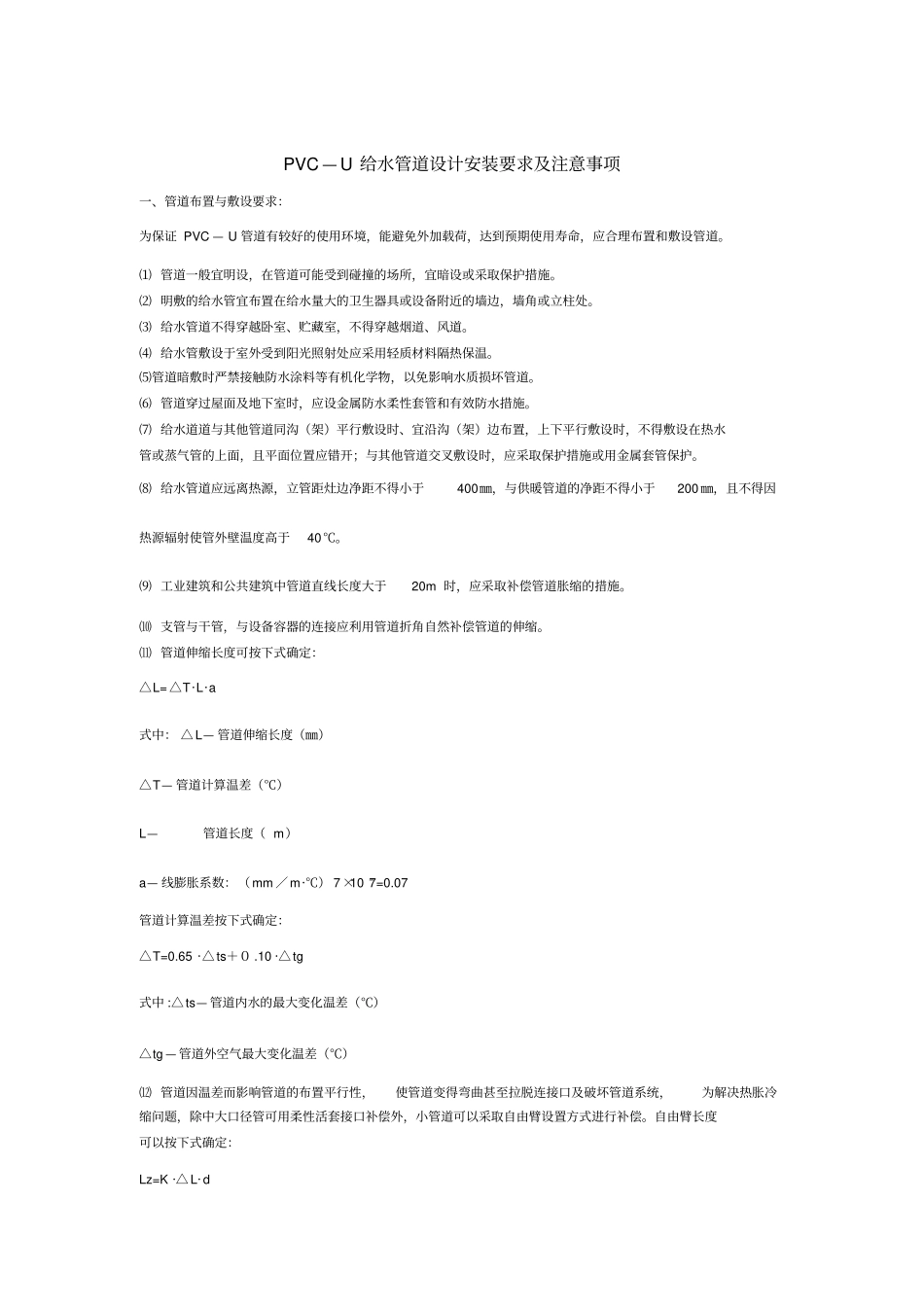

PVC—U给水管道设计安装要求及注意事项一、管道布置与敷设要求：为保证PVC—U管道有较好的使用环境，能避免外加载荷，达到预期使用寿命，应合理布置和敷设管道。⑴管道一般宜明设，在管道可能受到碰撞的场所，宜暗设或采取保护措施。⑵明敷的给水管宜布置在给水量大的卫生器具或设备附近的墙边，墙角或立柱处。⑶给水管道不得穿越卧室、贮藏室，不得穿越烟道、风道。⑷给水管敷设于室外受到阳光照射处应采用轻质材料隔热保温。⑸管道暗敷时严禁接触防水涂料等有机化学物，以免影响水质损坏管道。⑹管道穿过屋面及地下室时，应设金属防水柔性套管和有效防水措施。⑺给水道道与其他管道同沟（架）平行敷设时、宜沿沟（架）边布置，上下平行敷设时，不得敷设在热水管或蒸气管的上面，且平面位置应错开；与其他管道交叉敷设时，应采取保护措施或用金属套管保护。⑻给水管道应远离热源，立管距灶边净距不得小于400㎜，与供暖管道的净距不得小于200㎜，且不得因热源辐射使管外壁温度高于40℃。⑼工业建筑和公共建筑中管道直线长度大于20m时，应采取补偿管道胀缩的措施。⑽支管与干管，与设备容器的连接应利用管道折角自然补偿管道的伸缩。⑾管道伸缩长度可按下式确定：△L=△T·L·a式中：△L—管道伸缩长度（㎜）△T—管道计算温差（℃）L—管道长度（m）a—线膨胀系数：（mm／m·℃）7×10ˉ7=0.07管道计算温差按下式确定：△T=0.65·△ts＋０.10·△tg式中:△ts—管道内水的最大变化温差（℃）△tg—管道外空气最大变化温差（℃）⑿管道因温差而影响管道的布置平行性，使管道变得弯曲甚至拉脱连接口及破坏管道系统，为解决热胀冷缩问题，除中大口径管可用柔性活套接口补偿外，小管道可以采取自由臂设置方式进行补偿。自由臂长度可以按下式确定：Lz=K·△L·d式中：Lz—自由臂最小长度（MM）△L—管道伸缩长度（㎜）K—材料比例系数，取33d—管道外径（㎜）⒀建筑物内立管穿越楼板和层面处应设固定支点。二、管道设计：1、设计建筑给水PVC—U管道时，应考虑的主要因素有：给水流量、压力、环境温度流体温度，管道使用寿命。外力载荷及环境条件。2、管道设计的主要内容：（1）确定管径：根据建筑的给水流量要求，可以按下列确定管径：d=1·128·Q/V式中：d=引水管内径（㎜）Q=建筑给水流量（1／Ｓ）V=给水流速（m/S）生活给水取V=0.8~1.2m/S，最高：2m/S；对较大的给水系统，可按其竖向分区逐渐减少管径；同一楼层，由引入管向配水点，可逐渐少管径。（2）确定管道工作压力：按GB10002.1和CECS41:92的规定,PVC—U管道的给水输送温度不得高于45℃，给水压力不得大于0.6Mpa。考虑到PVC—U管道的工作温度，可以由它的公称压力确定其最大允许工作压力：Pmax=C·PO式中：Pmax=PVC—U管道的最大允许工作压力（Mpa）PO=PVC—U管道的公称压力（Mpa）C=压力修正值，一般取：0∠t≤25=1.035∠t≤45=0.6325∠t≤35=0.8(3)计算管道水头损失:在确定了流量、流速、管径、压力后，用水力计算图可以计算出管道的沿程阻力，即水头损失。对于管件处产生的局部水头损失，粗略的可按管道水头损失的25~30%计算。将管件的局部水头损失折算成等规格管的当量长度，合并计入管路总长度，再计算总的水头损失。管道的总水头损失确定后，请检验以下几点：A．整个管道的水头损失（压力降）必须低于管道的最大允许工作压力，否则应选取规格更大的管道。B．管道系统中有加压泵时，水泵压力应高于管道压力降，但不得高于管道的最大允许工作压力。C．管道终端配水点的静压力不应低于0.3Mpa。（4）外加载荷与工作环境：为保证PVC—U管道的使用寿命，应尽可能减少其外加载荷。大装有水泵的给水管道系统中，PVC—U管只能与泵阀间接连接，并应尽量消除泵的振颤，以免管道在外加交变载荷下加速疲劳和老化。三、PVC—U给水管道施工：1．施工工具：细齿手锯、割刀、电动砂轮机、干棉布、厚木板、活动板手、木槌、洗洁精、给水专用压力粘接剂、拉紧器、卷尺、色笔、铁试片。2．施工的一般规定：安装图纸文件齐全，施工工具能保证正常施工，安装人员必须熟悉PVC—U管的一般性能，掌握基本操作要点，严禁盲目施工。管道安装前应仔细...
