S9卫生器具给水配件安装VIP免费

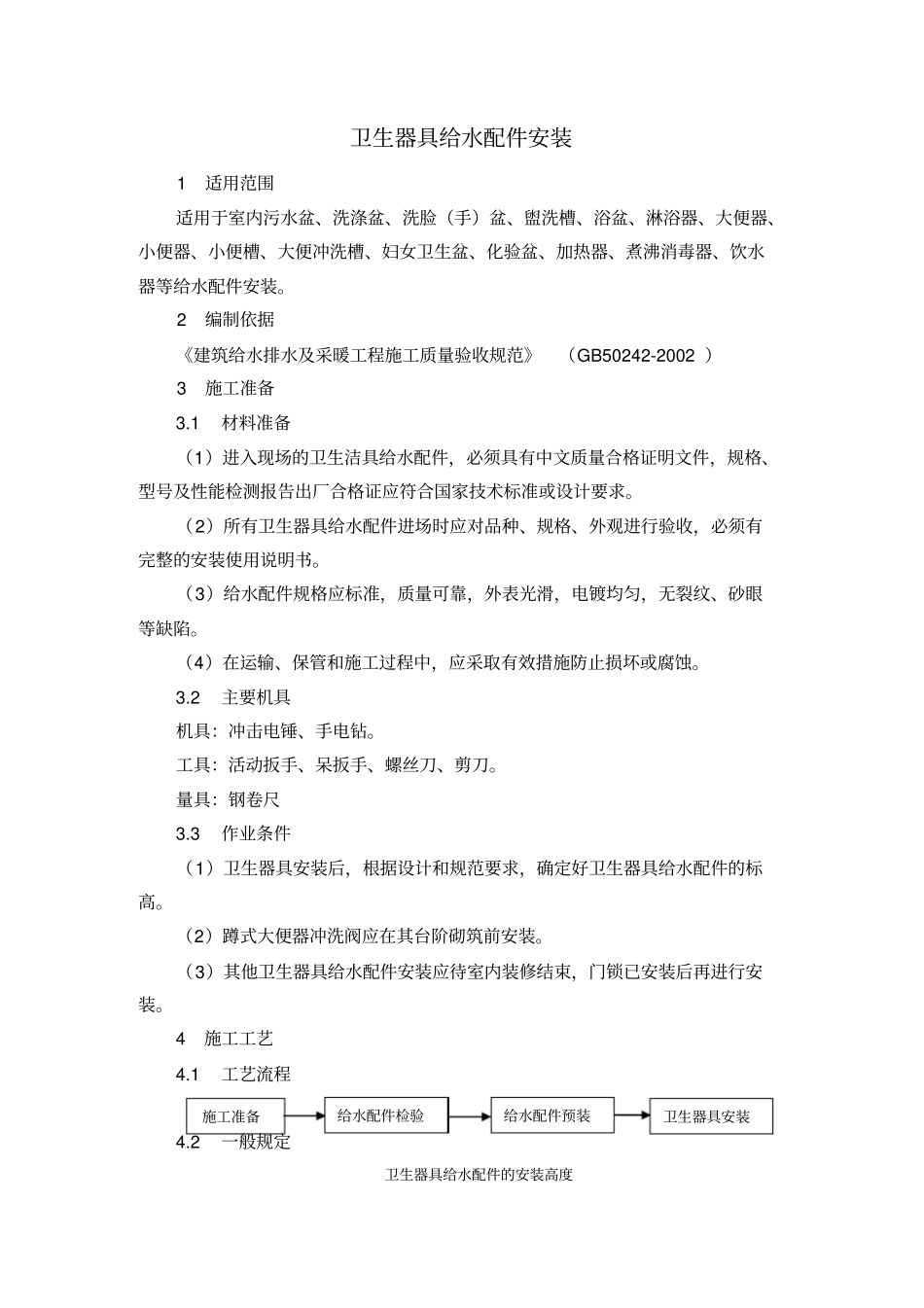

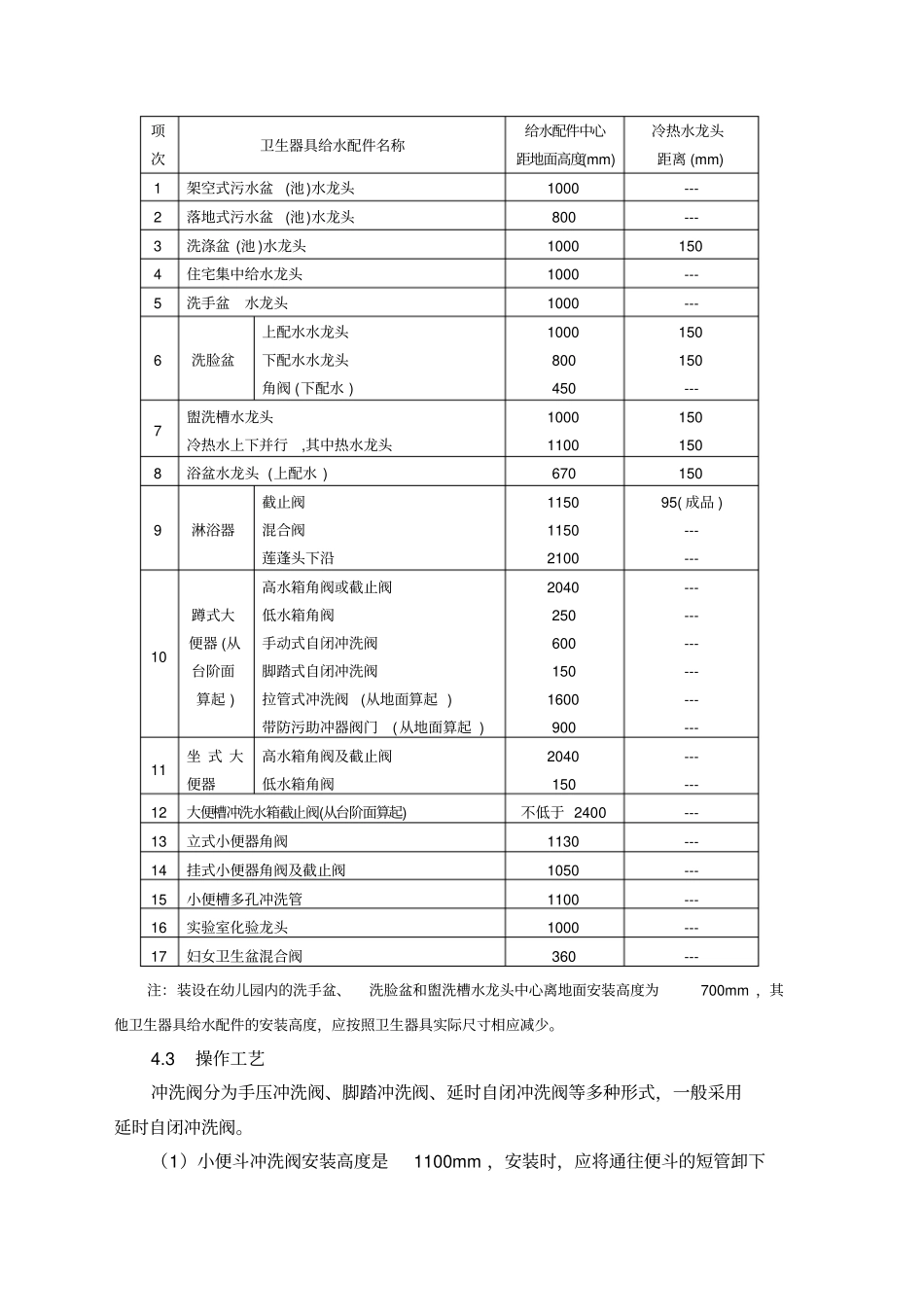

卫生器具给水配件安装1适用范围适用于室内污水盆、洗涤盆、洗脸（手）盆、盥洗槽、浴盆、淋浴器、大便器、小便器、小便槽、大便冲洗槽、妇女卫生盆、化验盆、加热器、煮沸消毒器、饮水器等给水配件安装。2编制依据《建筑给水排水及采暖工程施工质量验收规范》（GB50242-2002）3施工准备3.1材料准备（1）进入现场的卫生洁具给水配件，必须具有中文质量合格证明文件，规格、型号及性能检测报告出厂合格证应符合国家技术标准或设计要求。（2）所有卫生器具给水配件进场时应对品种、规格、外观进行验收，必须有完整的安装使用说明书。（3）给水配件规格应标准，质量可靠，外表光滑，电镀均匀，无裂纹、砂眼等缺陷。（4）在运输、保管和施工过程中，应采取有效措施防止损坏或腐蚀。3.2主要机具机具：冲击电锤、手电钻。工具：活动扳手、呆扳手、螺丝刀、剪刀。量具：钢卷尺3.3作业条件（1）卫生器具安装后，根据设计和规范要求，确定好卫生器具给水配件的标高。（2）蹲式大便器冲洗阀应在其台阶砌筑前安装。（3）其他卫生器具给水配件安装应待室内装修结束，门锁已安装后再进行安装。4施工工艺4.1工艺流程4.2一般规定卫生器具给水配件的安装高度施工准备卫生器具安装给水配件检验给水配件预装项次卫生器具给水配件名称给水配件中心距地面高度(mm)冷热水龙头距离(mm)1架空式污水盆(池)水龙头1000---2落地式污水盆(池)水龙头800---3洗涤盆(池)水龙头10001504住宅集中给水龙头1000---5洗手盆水龙头1000---6洗脸盆上配水水龙头下配水水龙头角阀(下配水)1000800450150150---7盥洗槽水龙头冷热水上下并行,其中热水龙头100011001501508浴盆水龙头(上配水)6701509淋浴器截止阀混合阀莲蓬头下沿11501150210095(成品)------10蹲式大便器(从台阶面算起)高水箱角阀或截止阀低水箱角阀手动式自闭冲洗阀脚踏式自闭冲洗阀拉管式冲洗阀(从地面算起)带防污助冲器阀门(从地面算起)20402506001501600900------------------11坐式大便器高水箱角阀及截止阀低水箱角阀2040150------12大便槽冲洗水箱截止阀(从台阶面算起)不低于2400---13立式小便器角阀1130---14挂式小便器角阀及截止阀1050---15小便槽多孔冲洗管1100---16实验室化验龙头1000---17妇女卫生盆混合阀360---注：装设在幼儿园内的洗手盆、洗脸盆和盥洗槽水龙头中心离地面安装高度为700mm，其他卫生器具给水配件的安装高度，应按照卫生器具实际尺寸相应减少。4.3操作工艺冲洗阀分为手压冲洗阀、脚踏冲洗阀、延时自闭冲洗阀等多种形式，一般采用延时自闭冲洗阀。（1）小便斗冲洗阀安装高度是1100mm，安装时，应将通往便斗的短管卸下来，连同压盖用油灰安装在便斗上端的进水口上，而后将冲洗阀用油麻缠好安装在做好的水口管道上，拧紧使其严密，对正便斗进水口中心，带上短管，找正找直压盖和短管，擦净多余的油灰，再将冲洗阀上的压盖拧靠在墙面上。（2）蹲便器冲洗阀安装前首先根据冲洗阀形式，按照设计和规范要求，确定冲洗阀安装高度，根据冲洗阀至胶皮碗的距离，断好90°弯的冲洗管，使两端合适，将冲洗阀锁母由胶圈卸下，分别套在冲洗管直线管段上，将弯管的下端插入胶皮碗内40～50mm，用喉箍卡牢。再将上端插入冲洗阀内，推上胶圈，调直找正，将锁母拧至松紧适度。4.2.2浴盆给水配件安装（1）先将冷、热水预留管口用短管找平找正，如暗装管道进墙较深者，应用内外丝接头将其接出。（2）将混合龙头的转向对丝，缠生料带，带好护口盘，用自制扳手插入转向对丝内，分别拧入冷、热水预留管口，校好尺寸，找平、找正。（3）将护口盘紧贴墙壁，然后将混合龙头对正转向对丝，加垫后拧紧锁母，用扳手拧至松紧适度。（4）有软管喷头的在距地1.8m处安装挂钩。4.2.3洗脸盆给水配件安装（1）将角阀丝牙缠生料带，拧入冷、热水预留管口，用扳手拧至松紧适度，保证角阀出水口向上。（2）再将水龙头根母、锁母卸下，加垫后将水龙头插入洗脸盆给水孔眼，加垫后带上根母，按住水龙头用扳手将锁母拧至松紧适度。（3）用金属软管或镀铬管连接角阀和水龙头，水龙头进水和给水预留管口一致为左热右冷。5质量标准5.1主控项目卫生器具给水配件应完好无损伤，接口严密，...
