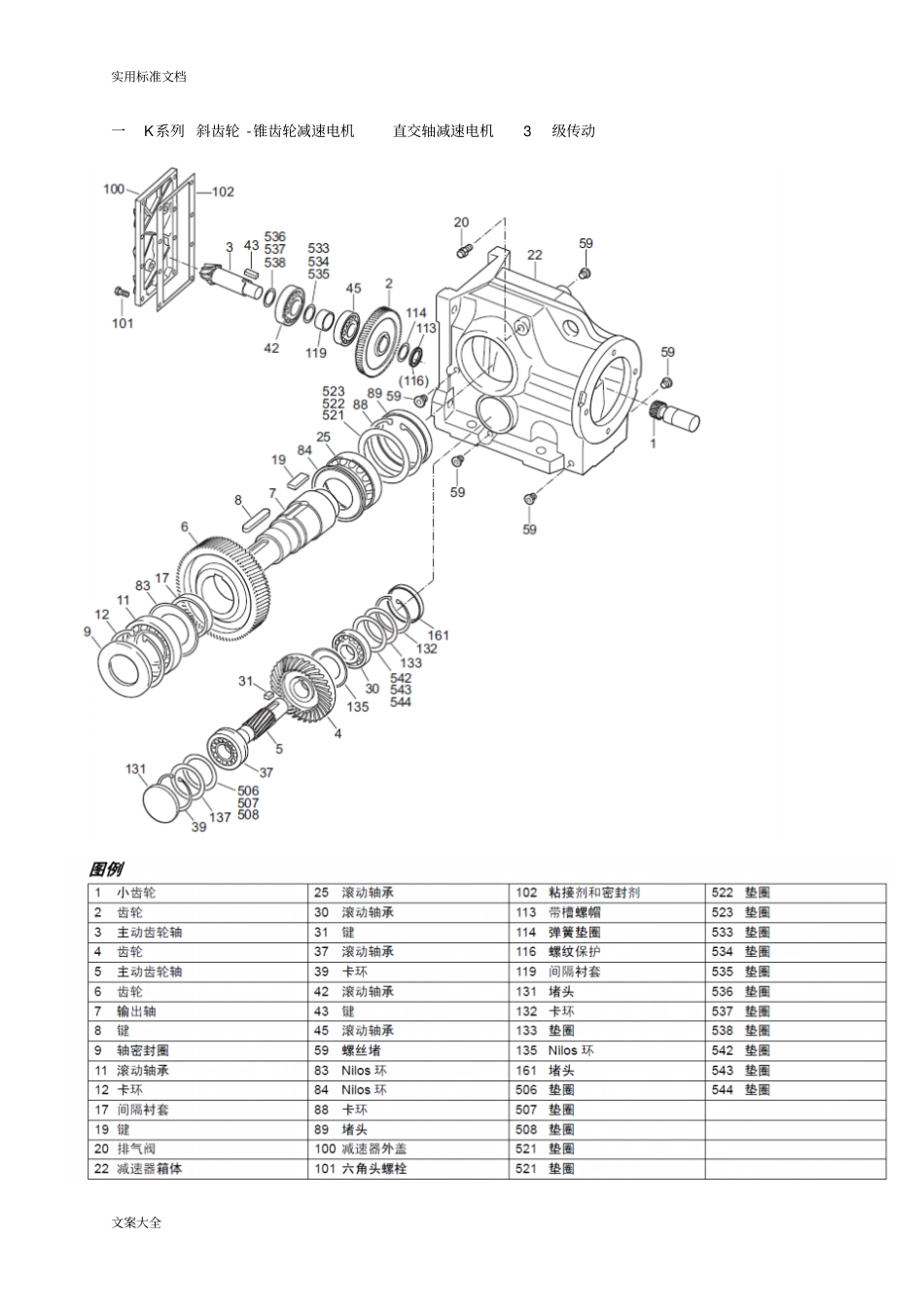

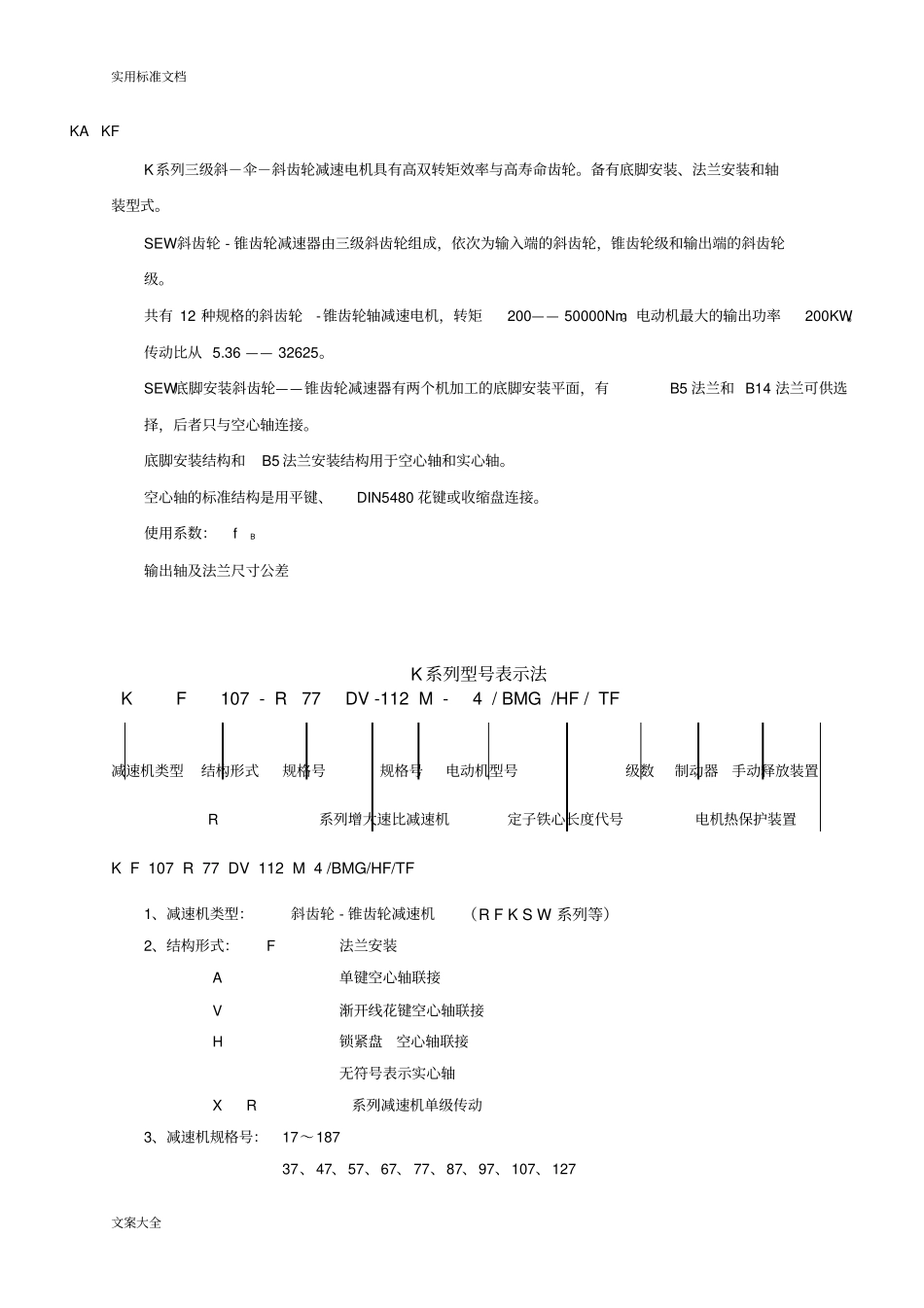

实用标准文档文案大全实用标准文档文案大全一K系列斜齿轮-锥齿轮减速电机直交轴减速电机3级传动实用标准文档文案大全KAKFK系列三级斜－伞－斜齿轮减速电机具有高双转矩效率与高寿命齿轮。备有底脚安装、法兰安装和轴装型式。SEW斜齿轮-锥齿轮减速器由三级斜齿轮组成，依次为输入端的斜齿轮，锥齿轮级和输出端的斜齿轮级。共有12种规格的斜齿轮-锥齿轮轴减速电机，转矩200——50000Nm。电动机最大的输出功率200KW。传动比从5.36——32625。SEW底脚安装斜齿轮——锥齿轮减速器有两个机加工的底脚安装平面，有B5法兰和B14法兰可供选择，后者只与空心轴连接。底脚安装结构和B5法兰安装结构用于空心轴和实心轴。空心轴的标准结构是用平键、DIN5480花键或收缩盘连接。使用系数：fB输出轴及法兰尺寸公差K系列型号表示法KF107-R77DV-112M-4/BMG/HF/TF减速机类型结构形式规格号规格号电动机型号级数制动器手动释放装置R系列增大速比减速机定子铁心长度代号电机热保护装置KF107R77DV112M4/BMG/HF/TF1、减速机类型：斜齿轮-锥齿轮减速机（RFKSW系列等）2、结构形式：F法兰安装A单键空心轴联接V渐开线花键空心轴联接H锁紧盘空心轴联接无符号表示实心轴XR系列减速机单级传动3、减速机规格号：17～18737、47、57、67、77、87、97、107、127实用标准文档文案大全4、电动机型号：机座号100及以上为DV，机座号100以下为DT5、定子铁心长度代号：D、K、N、S、M、ML、L6、电动机级数：2、4、6、812/2、8/2、6/2、4/2、8/4、6/47、制动器手动释放装置：HF带自锁HR不带自锁F与R系列为2级或3级传动；K系列全部为3级传动；S系列全部为2级传动；F/K/R/S系列选型表结构：1.对于标准输出转速，根据电机的额定功率Pm选型2.对于特殊低输出转速，通常采用多级减速电机，根据许用的最大输出扭矩Ma选型。W系列选型表结构：实用标准文档文案大全二S系列斜齿轮-蜗轮蜗杆减速电机直交轴减速电机2级传动SEW蜗轮蜗杆减速器采用卧式或法兰安装时，可以提供一个或两个输出轴，也可采用一个带或者不带法兰的轴装方式。空心轴上留有键槽，在空心轴安装的情况下，每个减速箱尺寸中允许有两个不同的孔径（SA37除外）。如需要的话，也可选择收缩盘连接的方式。在蜗轮蜗杆减速器输入端加装一个斜齿轮减速器，构成的多级减速器可获得非常低的输出速度。实用标准文档文案大全三R系列斜齿轮减速电机直出轴减速电机2级或3级SEW斜齿轮减速器可在任意位置卧式或法兰安装。但卧式或法兰组合安装方式不适合用单级减速器RX⋯，两个斜齿轮减速箱和电机组合起来（多级减速器）可获得特别低的输出速度。实用标准文档文案大全四F系列平行轴—斜齿轮减速电机直出轴减速电机2级或3级SEW平行轴斜齿轮减速器由2级或3级斜齿轮组成，与减速比有关，装在相同的箱体内。总共有10种规格的斜齿轮平行轴减速机，转距范围从200到18000Nm。电动机最大的输出功率200KW。底脚安装和B5法兰安装的减速器有空心轴和实心轴两种结构。空心轴的标准结构是用平键、DIN5480花键或收缩盘连接。实用标准文档文案大全实用标准文档文案大全实用标准文档文案大全实用标准文档文案大全实用标准文档文案大全实用标准文档文案大全实用标准文档文案大全实用标准文档文案大全实用标准文档文案大全实用标准文档文案大全实用标准文档文案大全
