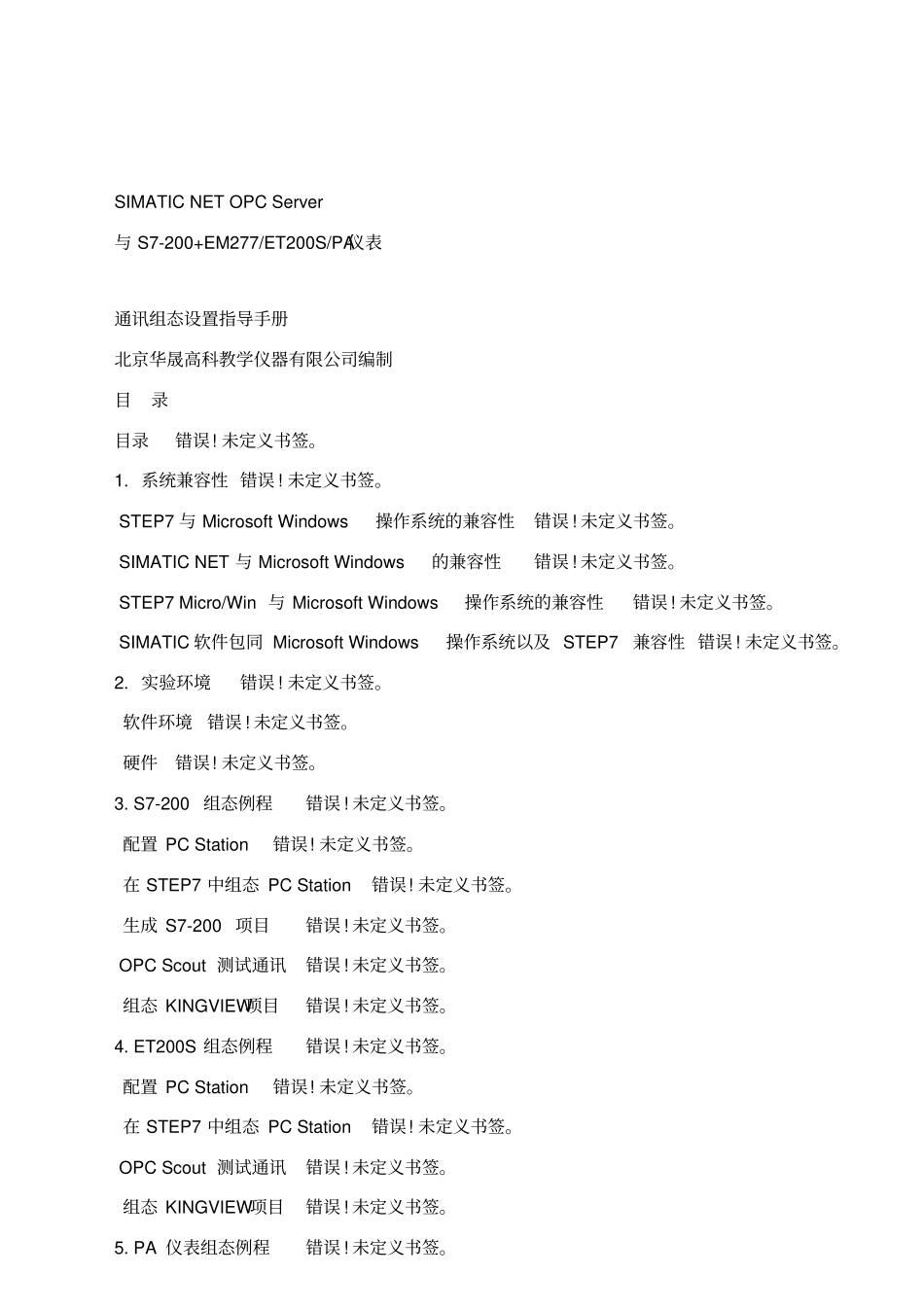

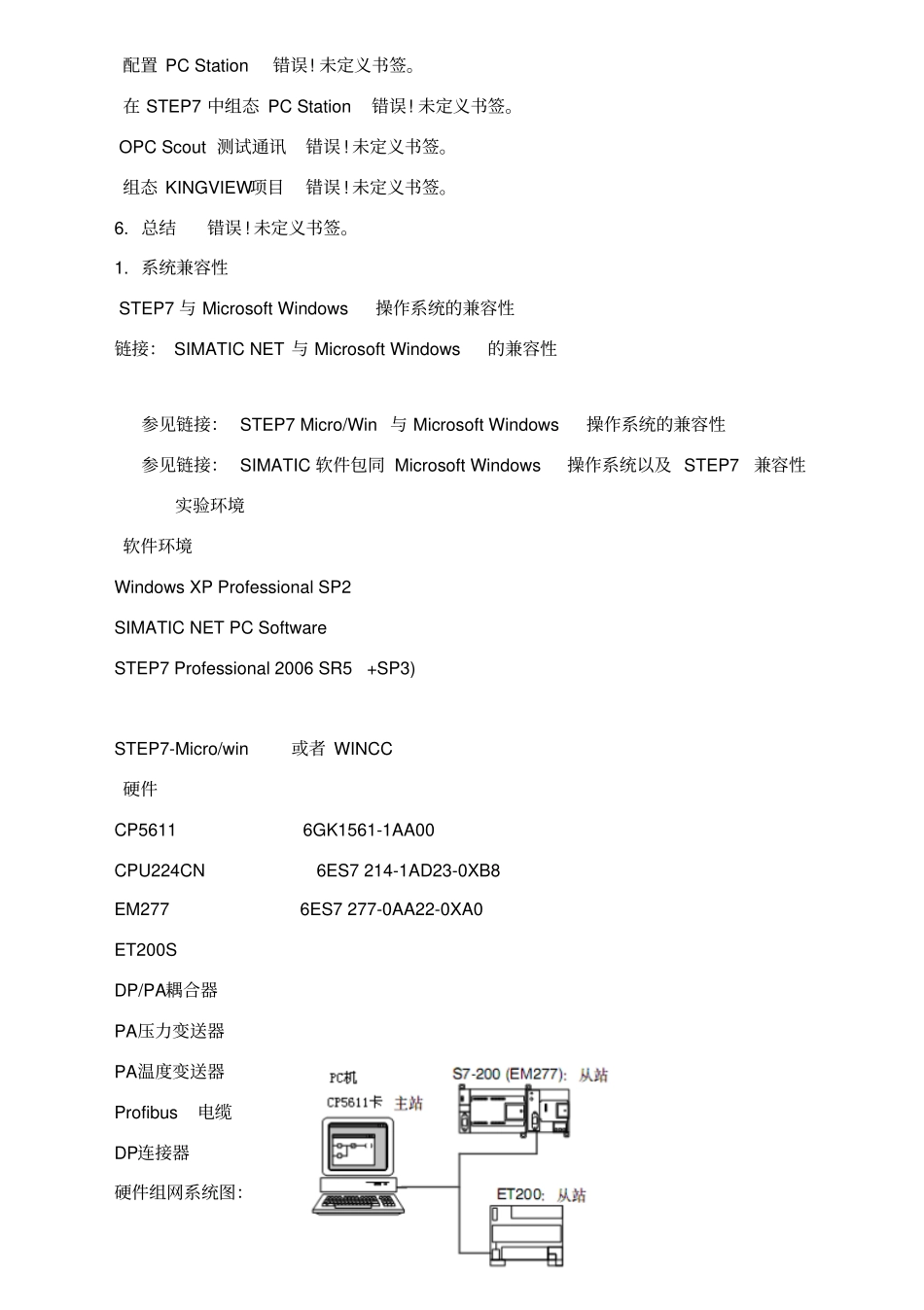

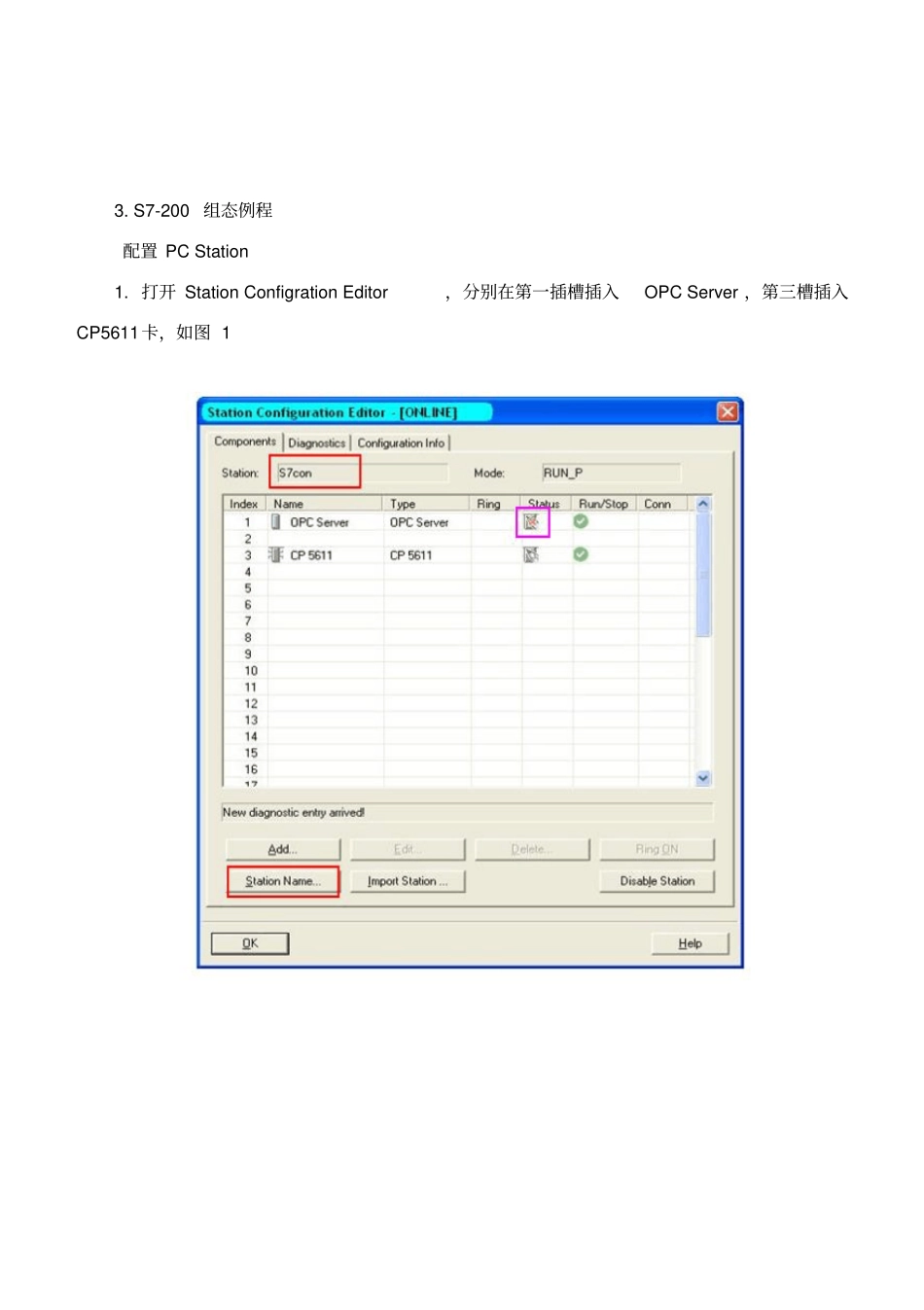

SIMATICNETOPCServer与S7-200+EM277/ET200S/PA仪表通讯组态设置指导手册北京华晟高科教学仪器有限公司编制目录目录错误!未定义书签。1.系统兼容性错误!未定义书签。STEP7与MicrosoftWindows操作系统的兼容性错误!未定义书签。SIMATICNET与MicrosoftWindows的兼容性错误!未定义书签。STEP7Micro/Win与MicrosoftWindows操作系统的兼容性错误!未定义书签。SIMATIC软件包同MicrosoftWindows操作系统以及STEP7兼容性错误!未定义书签。2.实验环境错误!未定义书签。软件环境错误!未定义书签。硬件错误!未定义书签。3.S7-200组态例程错误!未定义书签。配置PCStation错误!未定义书签。在STEP7中组态PCStation错误!未定义书签。生成S7-200项目错误!未定义书签。OPCScout测试通讯错误!未定义书签。组态KINGVIEW项目错误!未定义书签。4.ET200S组态例程错误!未定义书签。配置PCStation错误!未定义书签。在STEP7中组态PCStation错误!未定义书签。OPCScout测试通讯错误!未定义书签。组态KINGVIEW项目错误!未定义书签。5.PA仪表组态例程错误!未定义书签。配置PCStation错误!未定义书签。在STEP7中组态PCStation错误!未定义书签。OPCScout测试通讯错误!未定义书签。组态KINGVIEW项目错误!未定义书签。6.总结错误!未定义书签。1.系统兼容性STEP7与MicrosoftWindows操作系统的兼容性链接：SIMATICNET与MicrosoftWindows的兼容性参见链接：STEP7Micro/Win与MicrosoftWindows操作系统的兼容性参见链接：SIMATIC软件包同MicrosoftWindows操作系统以及STEP7兼容性实验环境软件环境WindowsXPProfessionalSP2SIMATICNETPCSoftwareSTEP7Professional2006SR5+SP3)STEP7-Micro/win或者WINCC硬件CP56116GK1561-1AA00CPU224CN6ES7214-1AD23-0XB8EM2776ES7277-0AA22-0XA0ET200SDP/PA耦合器PA压力变送器PA温度变送器Profibus电缆DP连接器硬件组网系统图：3.S7-200组态例程配置PCStation1.打开StationConfigrationEditor，分别在第一插槽插入OPCServer，第三槽插入CP5611卡，如图1图12.配置CP5611PROFIBUS参数，如图2图23.更改StationName，本例中取名为S7con，如图1。在STEP7中组态PCStation1.新建一个项目，通过Insert>Station>SimaticPCStation插入一个PC站，注意站名要更改成StationConfigurationEditor中所命名的StationName，即命名为“S7con”，如图3图32.打开硬件组态窗口，组态与所安装的SIMATICNET软件版本相一致的硬件，插槽结构与在StationConfigurationEditor组态的PC站一致，编译并保存，如图4图43.打开NetPro，在OPCServer的连接表的第一行右键选择“InsertNewConnection”或Insert>NewConnection插入个新的连接，如图5图54.为OPCServer定义新连接，连接伙伴选择“Unspecified”，连接类型选择“S7connection”，如图6图65.点击“Apply”编辑连接属性，“Partner”地址填写通讯方EM277的地址，如图7图7生成的连接名称可更改，地址详情如图8图8注意：Partner侧TSAP号不能更改，但EM277可在任意槽位6.点击“OK”退出至NetPro窗口，生成连接S7connection_1，点击“SaveandCompile”编译并保存，如图9图97.打开控制面板，打开“SetPG/PCInterface”窗口，选择“PCinternal(local)”,如图10图108.保存编译无误后，如图11所示的图标会有黄色箭头标识，将正确组态信息下载到PCStation中，如图12图11图129.下载完毕后，查看StationConfigurationEditor的正确状态，如图13，可以看到图1中紫色标识中的红色“X”已去除.图1310.打开“SetPG/PCInterface”窗口，此时也可选择“CP5611(PROFIBUS)”如图14，这两种接口参数分配方式都不影响OPCServer与S7-200的通讯功能。图1411.打开Start>Simatic>SimaticNet>Configuationconsole检查CP5611工作模式及插槽号，如图15所示图15生成S7-200项目1.打开STEP7-Micro/win软件，生成S7-200项目，双击“通讯”功能图标，配置Micro/win与S7-200CPU的连接，如图16图16双击“刷新”搜索200CPU节点地址，选中该节点，地址栏中的远程地址更改为EM277地址“4”，如图17，点击“OK”退出，通讯配置完成。图17OPCScout测试通讯1.打开Start>Simatic>SimaticNet>OPCScout，点击“，添加...
