火焰探测器安装使用说明书VIP免费

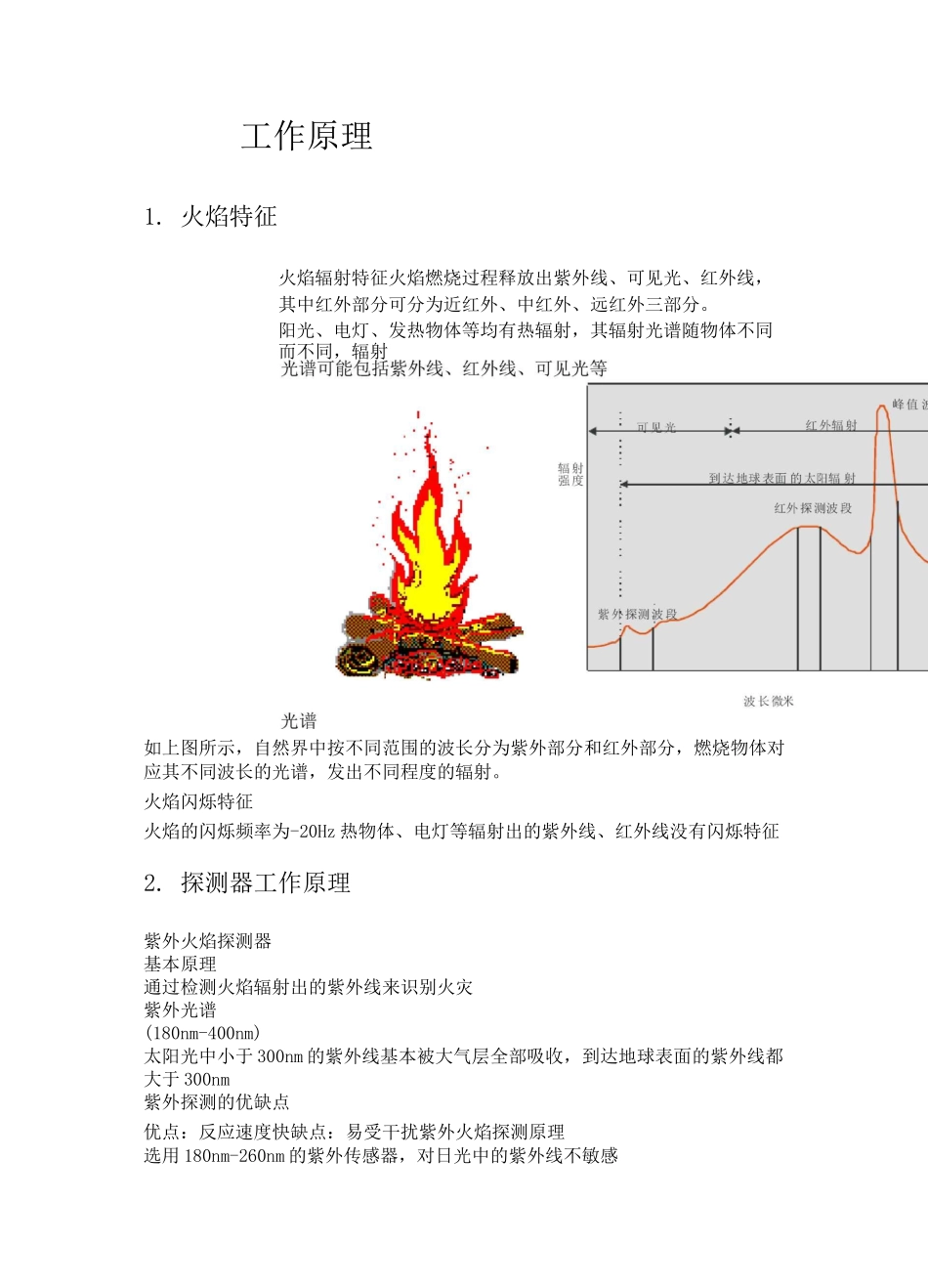

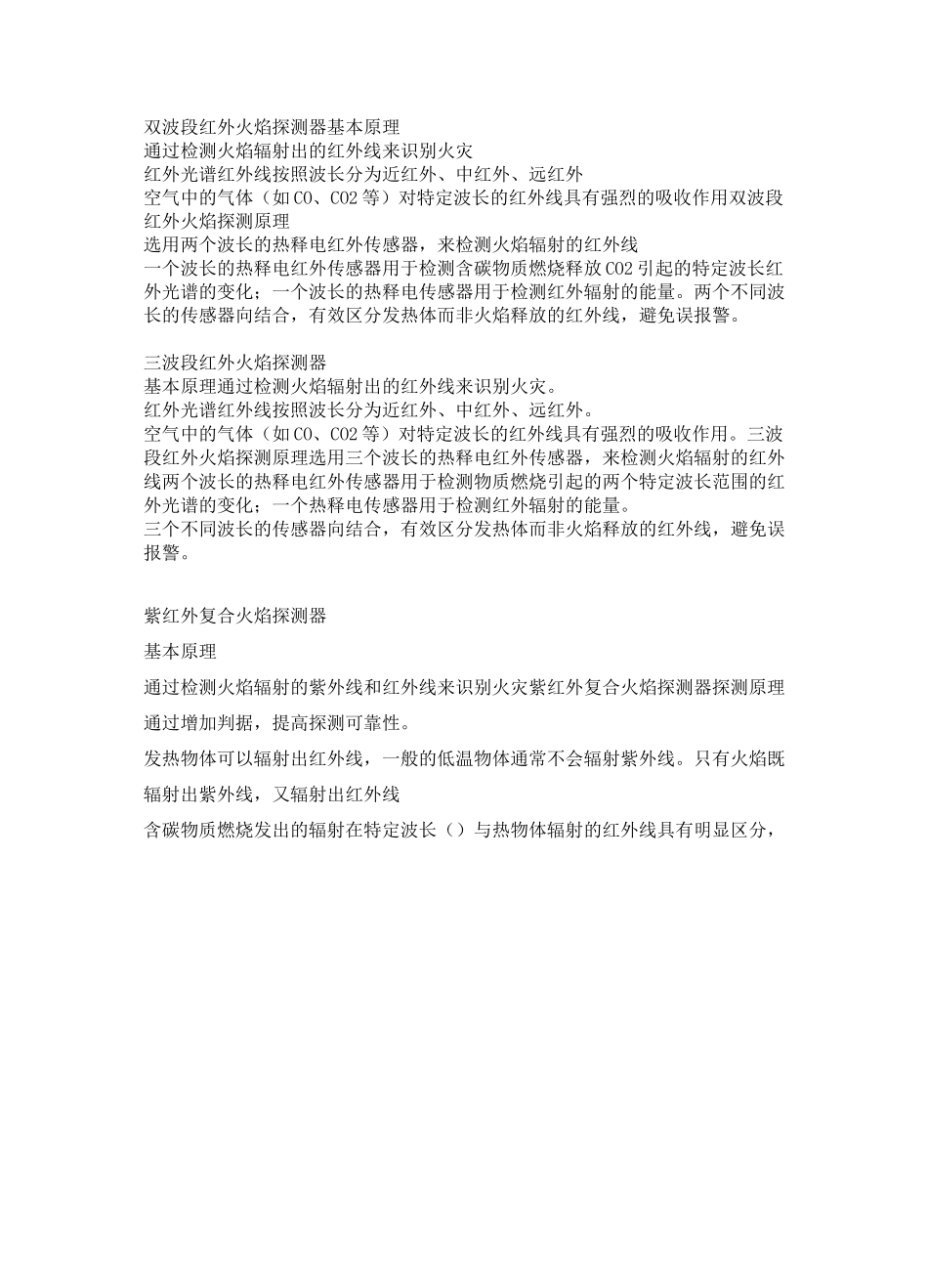

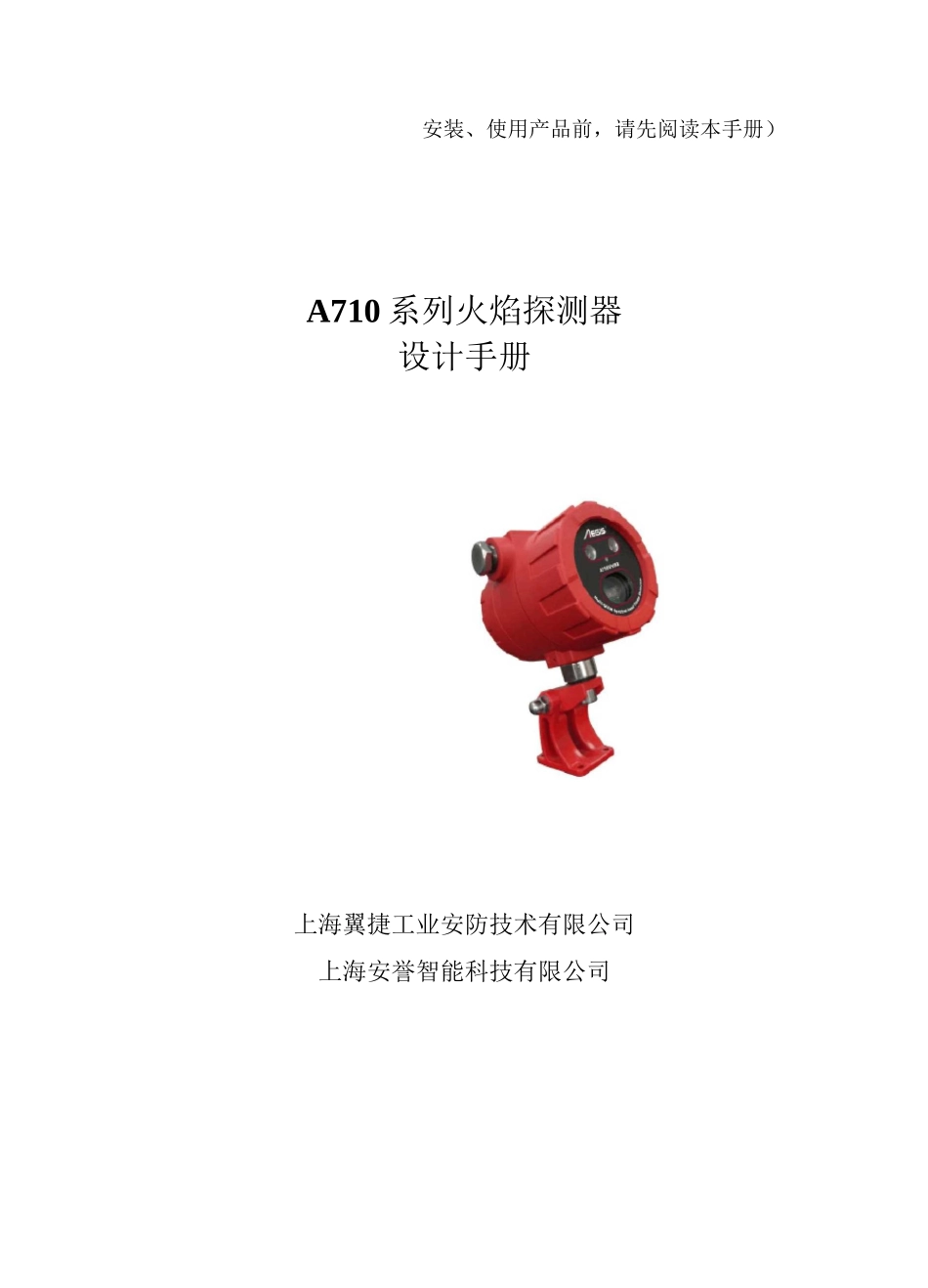

安装、使用产品前，请先阅读本手册）A710系列火焰探测器设计手册上海翼捷工业安防技术有限公司上海安誉智能科技有限公司工作原理1.火焰特征火焰辐射特征火焰燃烧过程释放出紫外线、可见光、红外线，其中红外部分可分为近红外、中红外、远红外三部分。阳光、电灯、发热物体等均有热辐射，其辐射光谱随物体不同而不同，辐射如上图所示，自然界中按不同范围的波长分为紫外部分和红外部分，燃烧物体对应其不同波长的光谱，发出不同程度的辐射。火焰闪烁特征火焰的闪烁频率为-20Hz热物体、电灯等辐射出的紫外线、红外线没有闪烁特征2.探测器工作原理紫外火焰探测器基本原理通过检测火焰辐射出的紫外线来识别火灾紫外光谱(180nm-400nm)太阳光中小于300nm的紫外线基本被大气层全部吸收，到达地球表面的紫外线都大于300nm紫外探测的优缺点优点：反应速度快缺点：易受干扰紫外火焰探测原理选用180nm-260nm的紫外传感器，对日光中的紫外线不敏感双波段红外火焰探测器基本原理通过检测火焰辐射出的红外线来识别火灾红外光谱红外线按照波长分为近红外、中红外、远红外空气中的气体（如CO、CO2等）对特定波长的红外线具有强烈的吸收作用双波段红外火焰探测原理选用两个波长的热释电红外传感器，来检测火焰辐射的红外线一个波长的热释电红外传感器用于检测含碳物质燃烧释放CO2引起的特定波长红外光谱的变化；一个波长的热释电传感器用于检测红外辐射的能量。两个不同波长的传感器向结合，有效区分发热体而非火焰释放的红外线，避免误报警。三波段红外火焰探测器基本原理通过检测火焰辐射出的红外线来识别火灾。红外光谱红外线按照波长分为近红外、中红外、远红外。空气中的气体（如CO、CO2等）对特定波长的红外线具有强烈的吸收作用。三波段红外火焰探测原理选用三个波长的热释电红外传感器，来检测火焰辐射的红外线两个波长的热释电红外传感器用于检测物质燃烧引起的两个特定波长范围的红外光谱的变化；一个热释电传感器用于检测红外辐射的能量。三个不同波长的传感器向结合，有效区分发热体而非火焰释放的红外线，避免误报警。紫红外复合火焰探测器基本原理通过检测火焰辐射的紫外线和红外线来识别火灾紫红外复合火焰探测器探测原理通过增加判据，提高探测可靠性。发热物体可以辐射出红外线，一般的低温物体通常不会辐射紫外线。只有火焰既辐射出紫外线，又辐射出红外线含碳物质燃烧发出的辐射在特定波长（）与热物体辐射的红外线具有明显区分，红外辐射根据次区分，双波长可提高红外探测的可靠性。增加紫外探测判据，更大幅度提高探测可靠性3.其他被动探测与污染检测如果没有外部辐射红/紫外线的物体存在，火焰探测器没有任何的响应。同理，如果火焰探测器没有设置主动红外辐射装置，火焰探测器就难以实现污染检测。探测距离随探测角度的变化而变化窄带滤光片敏感源上图可以看出，同一物体发出的红外辐射能量是相同的，但是若处于不同的辐射角度，到达红外传感敏感源的能量是不同的，其关系相当于几何上的余弦函数（COS）关系，例如当辐射角度为0度（垂直辐射）时若辐射能量为A,则辐射角度为60度（斜射）时辐射能量为cos60*A=A/2.这就是为什么所有的红外探测器的监视范围为什么为是抛物线锥体而不是等圆锥体的原因。窄带滤光片敏感源s8m1m55mi:■21探'J输出：性能特点、1.防误报能力强通过特定的传感器选型、火焰识别技术、软件算法，使得活火焰探测器对日光、电弧焊、人工光源、热辐射、电磁干扰等具有极强的防误报警能力。2.灵敏度高能够有效识别背景噪声，结合软件算法，对火焰辐射敏感。3.自适应、自检测功能可靠的故障自诊断,自动根据探测窗口污染情况调节探测灵敏度4.监视范围大轴线探测距离长（最长大60米）、监视角度大（120度），保护范围大。5.防护等级高防尘、防水、防爆，适用于各种恶劣环境。IP65EXdIICT6,DIPA20（粉尘防爆）6.安装使用方便火警、故障继电器输出，方便与各种报警系统配合使用灵活的视角调节方式7.维护成本低探测器在日常使用一段时间后，需进行清洗维护工作，一般可直接用水清洗，对存在油污等情况下可直接用酒精清洗外监视窗口，无需专人、专用工具。技术参数名...
