T1和E1基础知识资料VIP免费

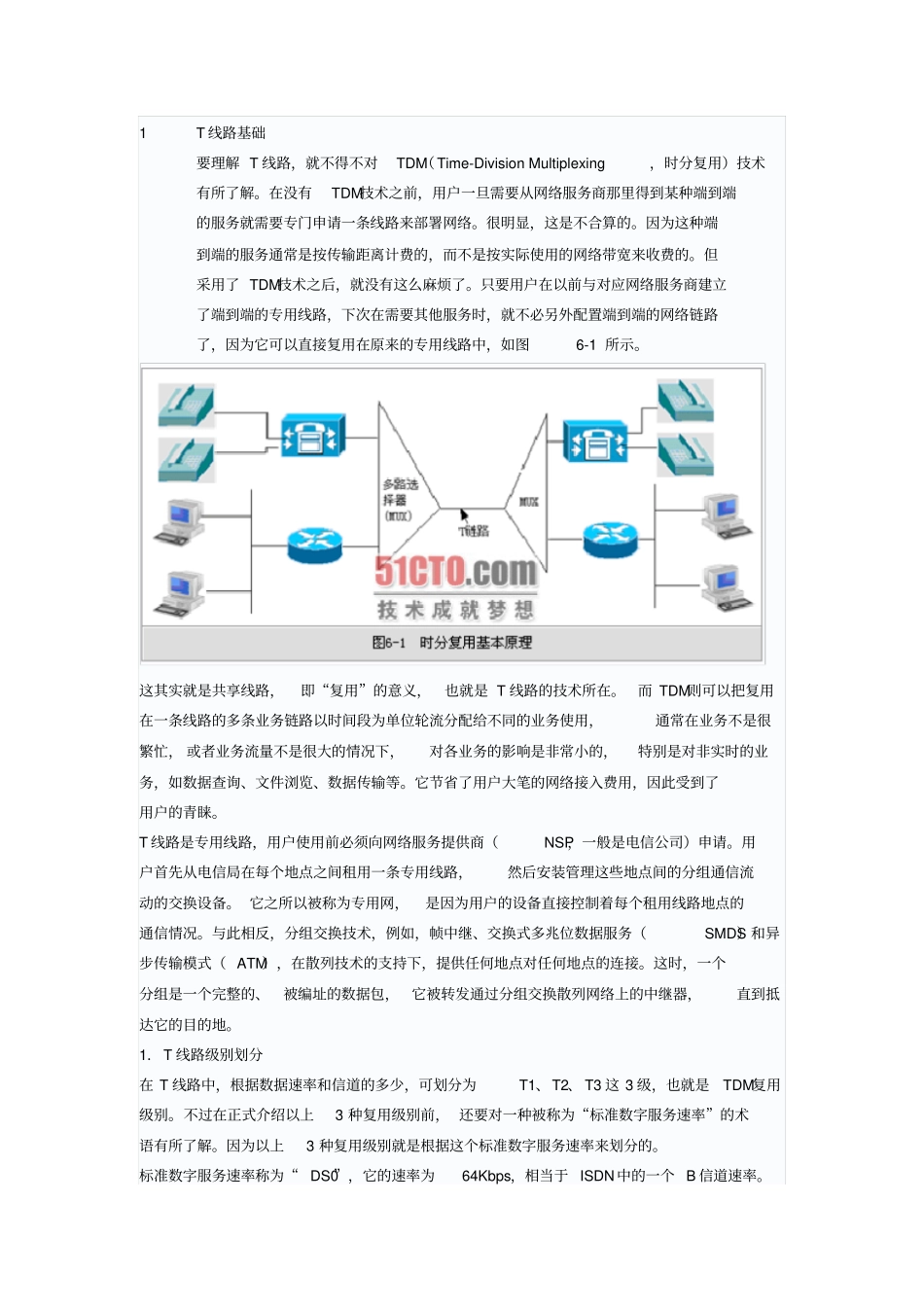

1T线路基础要理解T线路，就不得不对TDM（Time-DivisionMultiplexing，时分复用）技术有所了解。在没有TDM技术之前，用户一旦需要从网络服务商那里得到某种端到端的服务就需要专门申请一条线路来部署网络。很明显，这是不合算的。因为这种端到端的服务通常是按传输距离计费的，而不是按实际使用的网络带宽来收费的。但采用了TDM技术之后，就没有这么麻烦了。只要用户在以前与对应网络服务商建立了端到端的专用线路，下次在需要其他服务时，就不必另外配置端到端的网络链路了，因为它可以直接复用在原来的专用线路中，如图6-1所示。这其实就是共享线路，即“复用”的意义，也就是T线路的技术所在。而TDM则可以把复用在一条线路的多条业务链路以时间段为单位轮流分配给不同的业务使用，通常在业务不是很繁忙，或者业务流量不是很大的情况下，对各业务的影响是非常小的，特别是对非实时的业务，如数据查询、文件浏览、数据传输等。它节省了用户大笔的网络接入费用，因此受到了用户的青睐。T线路是专用线路，用户使用前必须向网络服务提供商（NSP，一般是电信公司）申请。用户首先从电信局在每个地点之间租用一条专用线路，然后安装管理这些地点间的分组通信流动的交换设备。它之所以被称为专用网，是因为用户的设备直接控制着每个租用线路地点的通信情况。与此相反，分组交换技术，例如，帧中继、交换式多兆位数据服务（SMDS）和异步传输模式（ATM），在散列技术的支持下，提供任何地点对任何地点的连接。这时，一个分组是一个完整的、被编址的数据包，它被转发通过分组交换散列网络上的中继器，直到抵达它的目的地。1．T线路级别划分在T线路中，根据数据速率和信道的多少，可划分为T1、T2、T3这3级，也就是TDM复用级别。不过在正式介绍以上3种复用级别前，还要对一种被称为“标准数字服务速率”的术语有所了解。因为以上3种复用级别就是根据这个标准数字服务速率来划分的。标准数字服务速率称为“DS0”，它的速率为64Kbps，相当于ISDN中的一个B信道速率。随后的速率名称分为DS1、DS2、DS3、DS4等，它们将分别与两种标准下的TDM复用级别有着一定的对应关系。表6-1标出了欧洲标准和国际标准中的TDM复用级别划分。注意两种标准划分的标准和级别标注都不一样。表6-1两种T级别速率比较欧洲标准国际标准速率名称对应T级别信道数（DS0）速率（Mbps）对应T级别信道数（DS0）速率（Mbps）DS1T1241.544E1302.048DS1CT1C483.152E21208.448DS2T2966.312E348034.368DS3T367244.736E41920139.264DS4T44032274.176E57680565.148以上列出的各级别线路所包含的DS0标准信道数仅指可用于数据传输的那部分，在实际的线路中，往往除了用于数据传输的信道外，还会有一些用于控制、同步之类的信道。如T1中除了24个DS0信道外，还有一个8Kbps同步道。而在E1中，除了可用于数据传输的30个DS0信道外，还有两个64Kbps的信道分别用于信令控制和同步。其他的线路也类似。在以上T级别中，最通用的T1数字租用电路服务，它提供的带宽为1.544Mbps。部分T1是一种允许用户不用全部租用T1线路的服务。它提供24个64Kbps带宽的信道，其中，用户可以根据自己的需要选择租用线路的数目。它可产生1.536Mbps的带宽。另外，需要8Kbps用作同步开销，所以总共是1.544Mbps。T2不对公众提供服务。它是一种内部载波描述，等价于4条T1线路（6.3Mbps）。T3等价于28条T1线路，可以提供44.736Mbps的总带宽。这种服务最早是用于微波站点间进行传输的。部分T3是一种允许用户不用全部租用T3线路的服务。他们可以根据自己的需要选择具体租用线路的数目。T4也不常用，它等于6倍T3线路速率，等于274.176Mbps。以上几个T级别的关系为：T2=4T1，T3=14T2，T4=6T3。T电信线路通常是以按月付费的原则进行租用的，并且包括初装费用。这些线路的距离决定了它们的费用，特别是它们跨越了LATA间的边界，并且包含了两家或多家电信局的情况。T1通常是每公里的价格加上每月的服务收费。用户可以利用分组交换服务建造虚拟网络，并可避免使用昂贵的长途T1线路。在多数连接到分组交换服务的情况仍然需要T1或其数字服务，但是这时干线的距离很短，并且用户可以从交...
