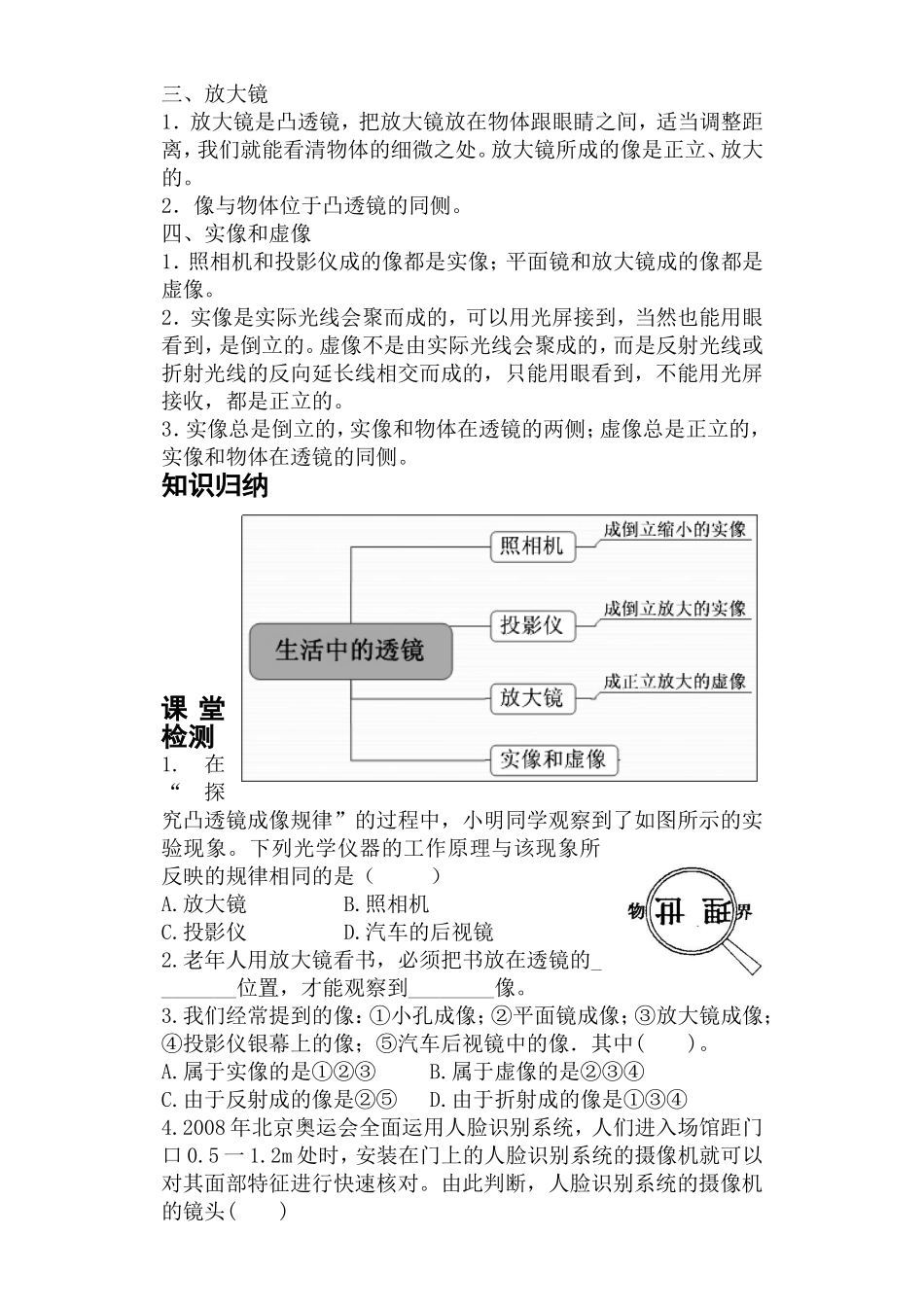

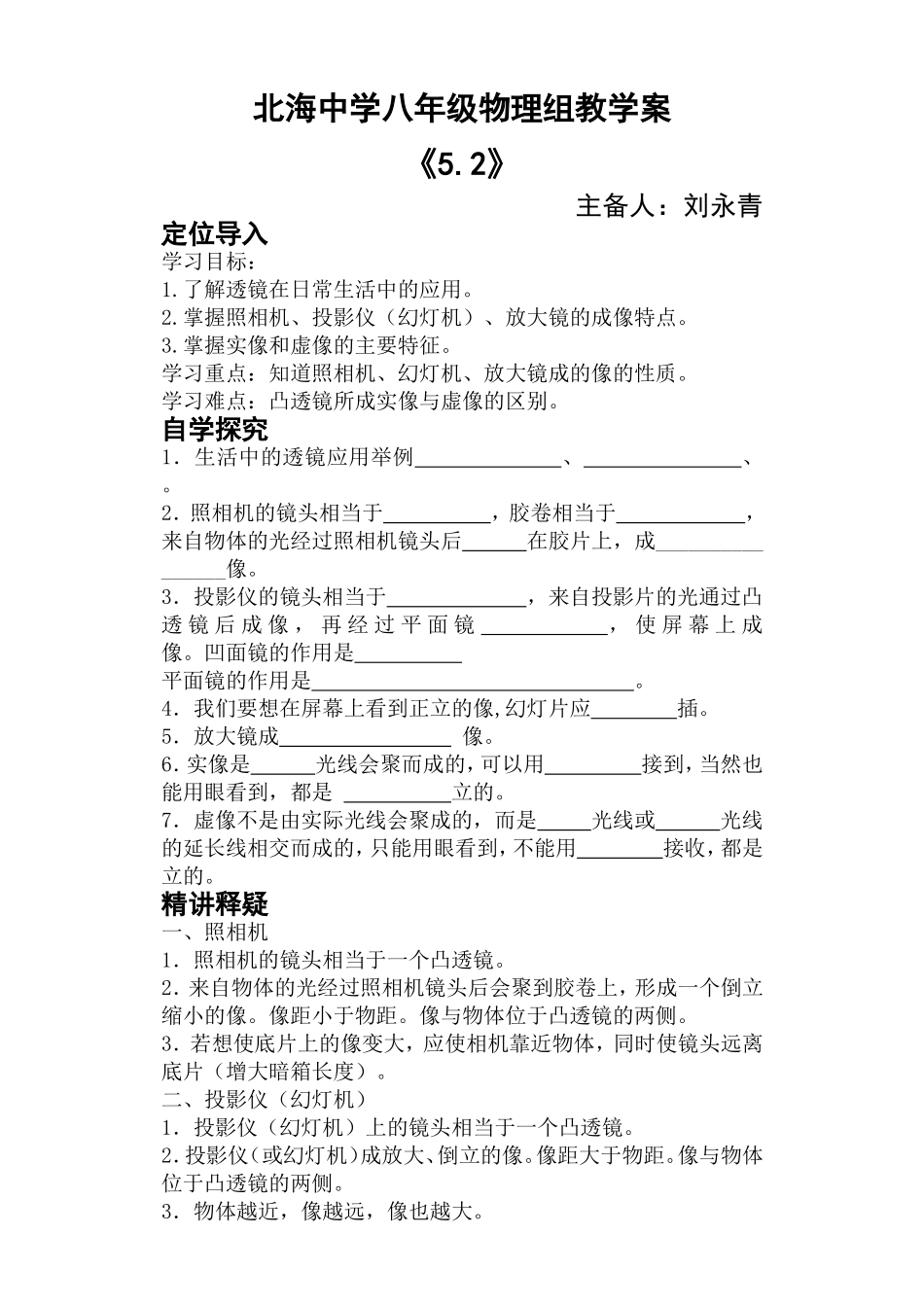

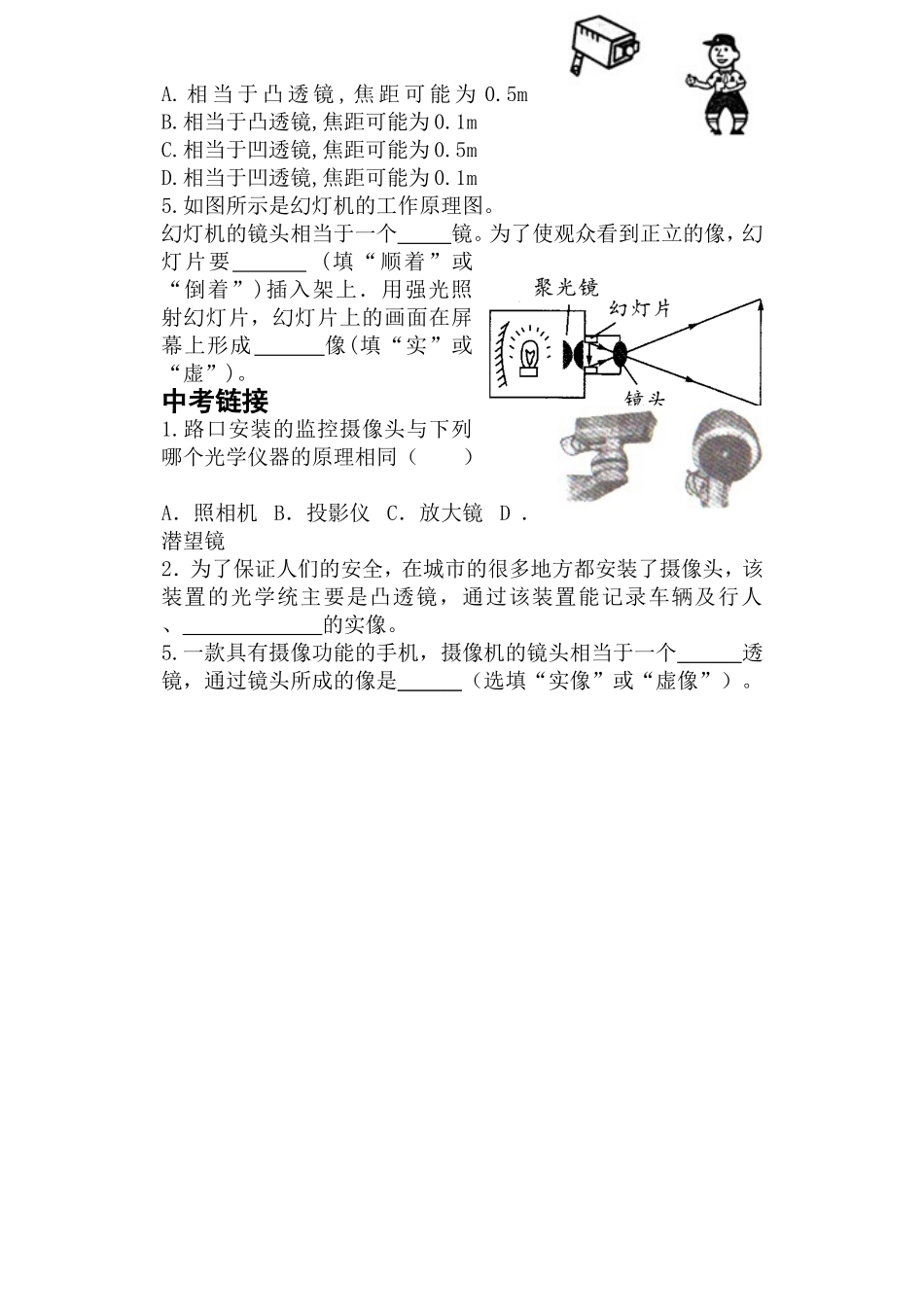

北海中学八年级物理组教学案《5.2》主备人：刘永青定位导入学习目标：1.了解透镜在日常生活中的应用。2.掌握照相机、投影仪（幻灯机）、放大镜的成像特点。3.掌握实像和虚像的主要特征。学习重点：知道照相机、幻灯机、放大镜成的像的性质。学习难点：凸透镜所成实像与虚像的区别。自学探究1．生活中的透镜应用举例、、。2．照相机的镜头相当于，胶卷相当于，来自物体的光经过照相机镜头后在胶片上，成________________像。3．投影仪的镜头相当于，来自投影片的光通过凸透镜后成像，再经过平面镜，使屏幕上成像。凹面镜的作用是平面镜的作用是。4．我们要想在屏幕上看到正立的像,幻灯片应插。5．放大镜成像。6．实像是光线会聚而成的，可以用接到，当然也能用眼看到，都是立的。7．虚像不是由实际光线会聚成的，而是光线或光线的延长线相交而成的，只能用眼看到，不能用接收，都是立的。精讲释疑一、照相机1．照相机的镜头相当于一个凸透镜。2．来自物体的光经过照相机镜头后会聚到胶卷上，形成一个倒立缩小的像。像距小于物距。像与物体位于凸透镜的两侧。3．若想使底片上的像变大，应使相机靠近物体，同时使镜头远离底片（增大暗箱长度）。二、投影仪（幻灯机）1．投影仪（幻灯机）上的镜头相当于一个凸透镜。2．投影仪（或幻灯机）成放大、倒立的像。像距大于物距。像与物体位于凸透镜的两侧。3．物体越近，像越远，像也越大。三、放大镜1．放大镜是凸透镜，把放大镜放在物体跟眼睛之间，适当调整距离，我们就能看清物体的细微之处。放大镜所成的像是正立、放大的。2．像与物体位于凸透镜的同侧。四、实像和虚像1．照相机和投影仪成的像都是实像；平面镜和放大镜成的像都是虚像。2．实像是实际光线会聚而成的，可以用光屏接到，当然也能用眼看到，是倒立的。虚像不是由实际光线会聚成的，而是反射光线或折射光线的反向延长线相交而成的，只能用眼看到，不能用光屏接收，都是正立的。3．实像总是倒立的，实像和物体在透镜的两侧；虚像总是正立的，实像和物体在透镜的同侧。知识归纳课堂检测1.在“探究凸透镜成像规律”的过程中，小明同学观察到了如图所示的实验现象。下列光学仪器的工作原理与该现象所反映的规律相同的是（）A.放大镜B.照相机C.投影仪D.汽车的后视镜2.老年人用放大镜看书，必须把书放在透镜的________位置，才能观察到________像。3.我们经常提到的像：①小孔成像；②平面镜成像；③放大镜成像；④投影仪银幕上的像；⑤汽车后视镜中的像．其中()。A.属于实像的是①②③B.属于虚像的是②③④C.由于反射成的像是②⑤D.由于折射成的像是①③④4.2008年北京奥运会全面运用人脸识别系统，人们进入场馆距门口0.5一1.2m处时，安装在门上的人脸识别系统的摄像机就可以对其面部特征进行快速核对。由此判断，人脸识别系统的摄像机的镜头()A.相当于凸透镜,焦距可能为0.5mB.相当于凸透镜,焦距可能为0.1mC.相当于凹透镜,焦距可能为0.5mD.相当于凹透镜,焦距可能为0.1m5.如图所示是幻灯机的工作原理图。幻灯机的镜头相当于一个镜。为了使观众看到正立的像，幻灯片要(填“顺着”或“倒着”)插入架上．用强光照射幻灯片，幻灯片上的画面在屏幕上形成像(填“实”或“虚”)。中考链接1.路口安装的监控摄像头与下列哪个光学仪器的原理相同（）A．照相机B．投影仪C．放大镜D．潜望镜2．为了保证人们的安全，在城市的很多地方都安装了摄像头，该装置的光学统主要是凸透镜，通过该装置能记录车辆及行人、的实像。5.一款具有摄像功能的手机，摄像机的镜头相当于一个______透镜，通过镜头所成的像是______（选填“实像”或“虚像”）。
