32.2《视图》第二课时VIP免费

32.2《视图》第二课时_第1页
1/26
32.2《视图》第二课时_第2页
2/26
32.2《视图》第二课时_第3页
3/26

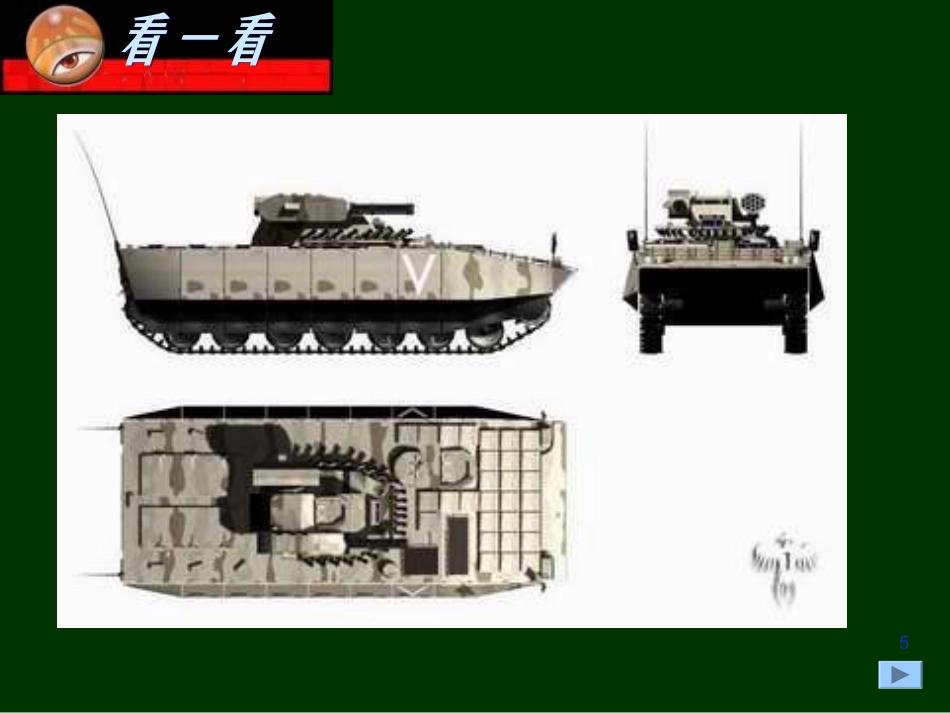

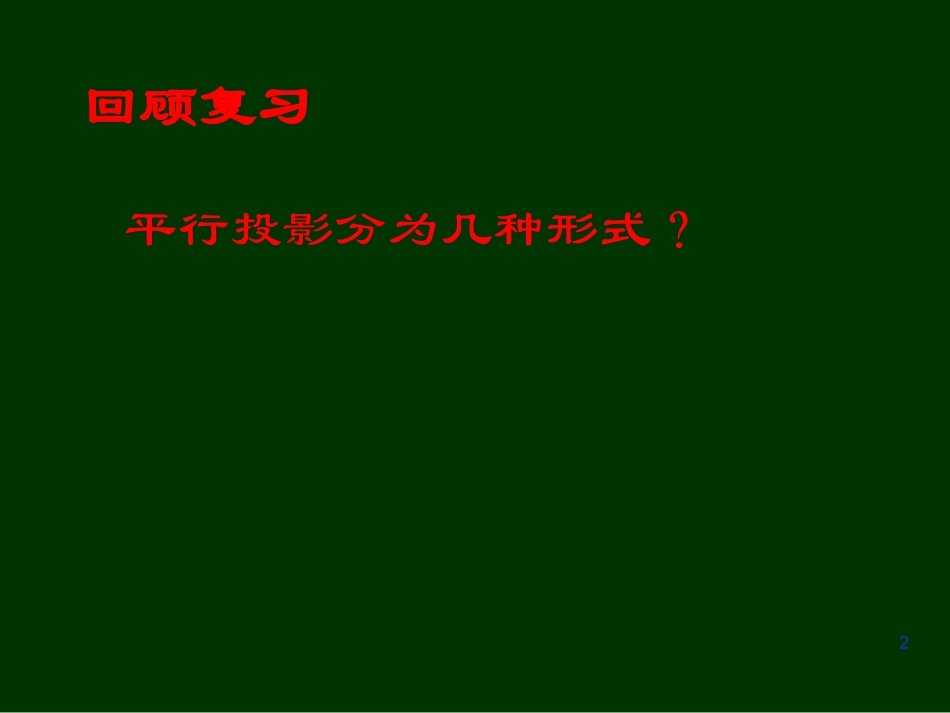

32.2三视图2回顾复习平行投影分为几种形式?5看一看看一看6在生活中我们应从不同角度,多方面地去看待一件事物,分析一件事情。这就是我们今天要学习的内容:三视图导入7自学思考下列问题:1.什么是视图?2.几何体的三视图指的是什么?3.如何画一个几何体的三视图?8主视图(正视图):光线自物体的前面向后投射所得的投影俯视图:自上向下左视图:自左向右三视图归纳9如图是同一本书的三个不同的视图.你能说出这三个视图分别是从哪个方向观察这本书时得到的吗?试一试试一试10画出图所示一些基本几何体的三视图.练一练11练一练:1.下面的四组图中,如图所示的圆柱体的三视图是()主视图左视图俯视图A主视图左视图俯视图B主视图左视图俯视图C主视图左视图俯视图D12主视图左视图俯视图2.画出这个物体的三视图,133、你能画出下图的三视图吗?主视图俯视图左视图14从上面看从左面看从正面看主视图左视图俯视图归纳15161、画出下列立体图形的三视图.2、指出左面三个平面图形是右面这个物体的三视图中的哪个视图.(((正视图)俯视图)左视图)挑战自我17(1)(2)18我相信你一定能画出这个复杂几何体的三视图!195.画出下面物体的三视图201、如右图是由几个小立方体所搭几何体的俯视图,小正方形中的数字表示在该位置小正方体的个数。探究你能摆出这个几何体吗?试画出这个几何体的主视图与左视图。主视图:左视图:1122211122主视图:左视图:思考方法先根据俯视图确定主视图有列,3再根据数字确定每列的方块有个,不用摆出这个几何体,你能画出这个几何体的主视图与左视图吗?主视图有列,第一列的方块有个,1第二列的方块有个,2第三列的方块有个,1左视图有列,2第一列的方块有个,2第二列的方块有个,2议一议22321由几个相同的小立方块搭成的几何体的俯视图如图所示.方格中的数字表示该位置的小方块的个数.请画出这个几何体的三视图.做一做23平面图形学到了什么?学到了什么?平面图看到了什么画什么从正面看从左面看从上面看实物图立体图平面图平面图三视图主视图左视图俯视图241.画出如图所示的三棱柱的三视图(这个三柱上下底面是正三角形).三棱柱主视图俯视图左视图当堂检测当堂检测252.画出半球和圆锥的三视图.半圆主视图俯视图左视图圆锥主视图俯视图左视图263.图中的立体图形可以看成由哪些基本几何体经过怎样的变化得到的?请你画出它的三视图。27主视图俯视图左视图4.画出下列几何体的三种试图:28横看成岭侧成峰,远近高低各不同。不识庐山真面目,只缘身在此山中。——苏轼
