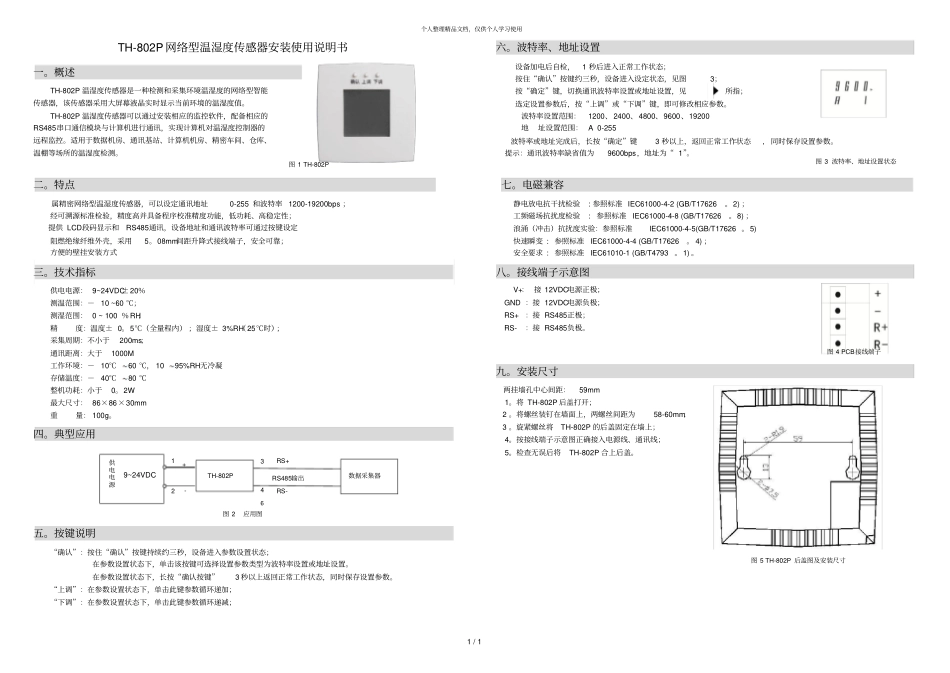

个人整理精品文档，仅供个人学习使用1/1TH-802P网络型温湿度传感器安装使用说明书一。概述TH-802P温湿度传感器是一种检测和采集环境温湿度的网络型智能传感器，该传感器采用大屏幕液晶实时显示当前环境的温湿度值。TH-802P温湿度传感器可以通过安装相应的监控软件，配备相应的RS485串口通信模块与计算机进行通讯，实现计算机对温湿度控制器的远程监控。适用于数据机房、通讯基站、计算机机房、精密车间、仓库、温棚等场所的温湿度检测。图1TH-802P二。特点属精密网络型温湿度传感器，可以设定通讯地址0-255和波特率1200-19200bps；经可溯源标准检验，精度高并具备程序校准精度功能，低功耗、高稳定性；提供LCD段码显示和RS485通讯，设备地址和通讯波特率可通过按键设定阻燃绝缘纤维外壳，采用5。08mm间距升降式接线端子，安全可靠；方便的壁挂安装方式三。技术指标供电电源：9~24VDC±20％测温范围：－10~60℃；测湿范围：0~100％RH；精度：温度±0。5℃（全量程内）；湿度±3%RH（25℃时）；采集周期：不小于200ms；通讯距离：大于1000M工作环境：－10℃60℃，1095%RH无冷凝存储温度：－40℃80℃整机功耗：小于0。2W最大尺寸：86×86×30mm重量：100g。四。典型应用图2应用图五。按键说明“确认”：按住“确认”按键持续约三秒，设备进入参数设置状态；在参数设置状态下，单击该按键可选择设置参数类型为波特率设置或地址设置。在参数设置状态下，长按“确认按键”3秒以上返回正常工作状态，同时保存设置参数。“上调”：在参数设置状态下，单击此键参数循环递加；“下调”：在参数设置状态下，单击此键参数循环递减；六。波特率、地址设置设备加电后自检，1秒后进入正常工作状态；按住“确认”按键约三秒，设备进入设定状态，见图3；按“确定”键，切换通讯波特率设置或地址设置，见所指；选定设置参数后，按“上调”或“下调”键，即可修改相应参数。波特率设置范围：1200、2400、4800、9600、19200地址设置范围：A0-255波特率或地址完成后，长按“确定”键3秒以上，返回正常工作状态,同时保存设置参数。提示：通讯波特率缺省值为9600bps，地址为“1”。七。电磁兼容静电放电抗干扰检验:参照标准IEC61000-4-2(GB/T17626。2)；工频磁场抗扰度检验:参照标准IEC61000-4-8(GB/T17626。8)；浪涌（冲击）抗扰度实验：参照标准IEC61000-4-5(GB/T17626。5)快速瞬变:参照标准IEC61000-4-4(GB/T17626。4)；安全要求:参照标准IEC61010-1(GB/T4793。1)。八。接线端子示意图V+：接12VDC电源正极；GND：接12VDC电源负极；RS+：接RS485正极；RS-：接RS485负极。图4PCB接线端子九。安装尺寸两挂墙孔中心间距：59mm1。将TH-802P后盖打开；2。将螺丝装钉在墙面上，两螺丝间距为58-60mm；3。旋紧螺丝将TH-802P的后盖固定在墙上；4。按接线端子示意图正确接入电源线、通讯线；5。检查无误后将TH-802P合上后盖。供电电源9~24VDCTH-802PRS485输出34612数据采集器+-RS-RS+图3波特率、地址设置状态图5TH-802P后盖图及安装尺寸
