《13.2-电路的组成和连接方式》同步练习1VIP专享VIP免费

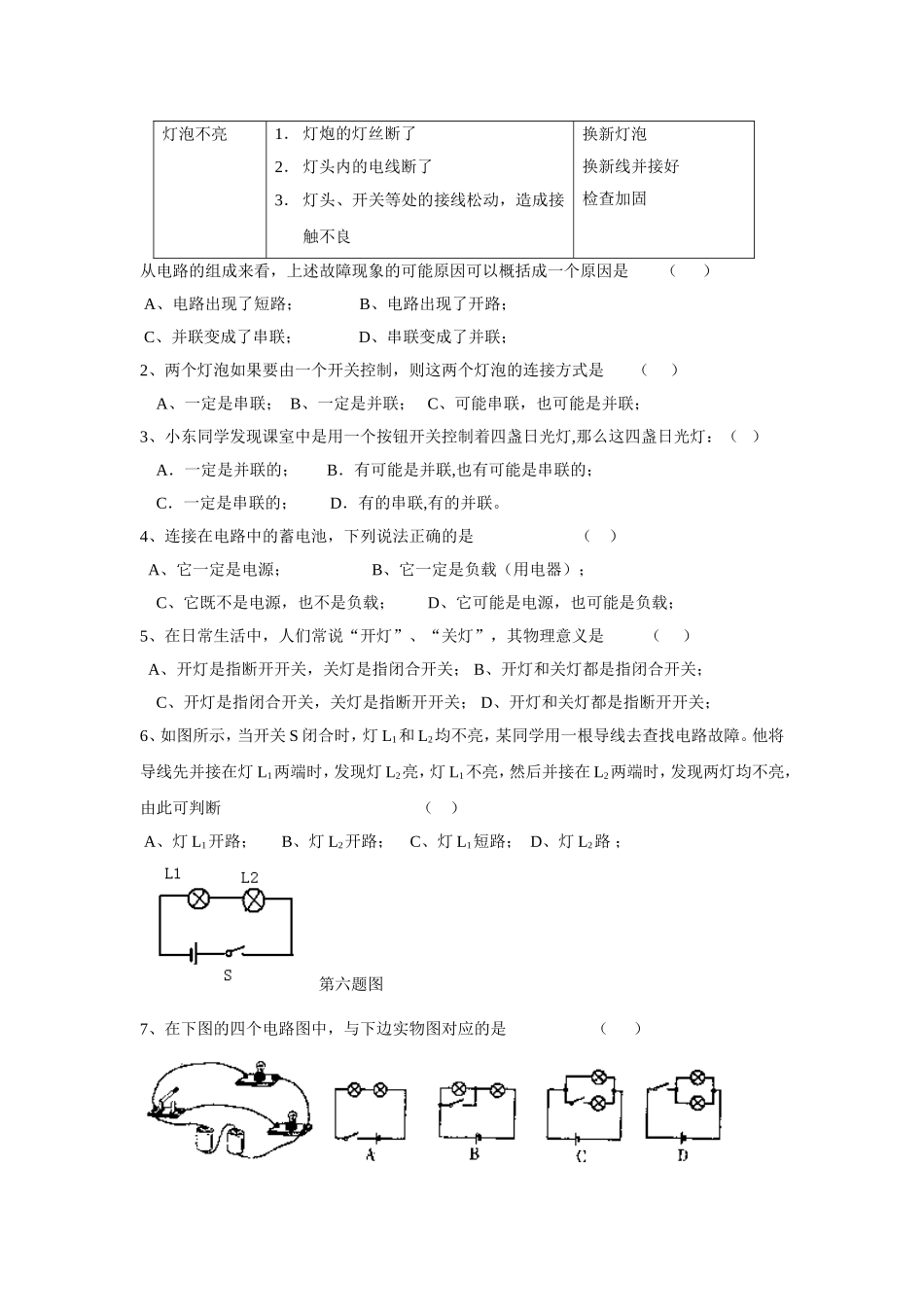

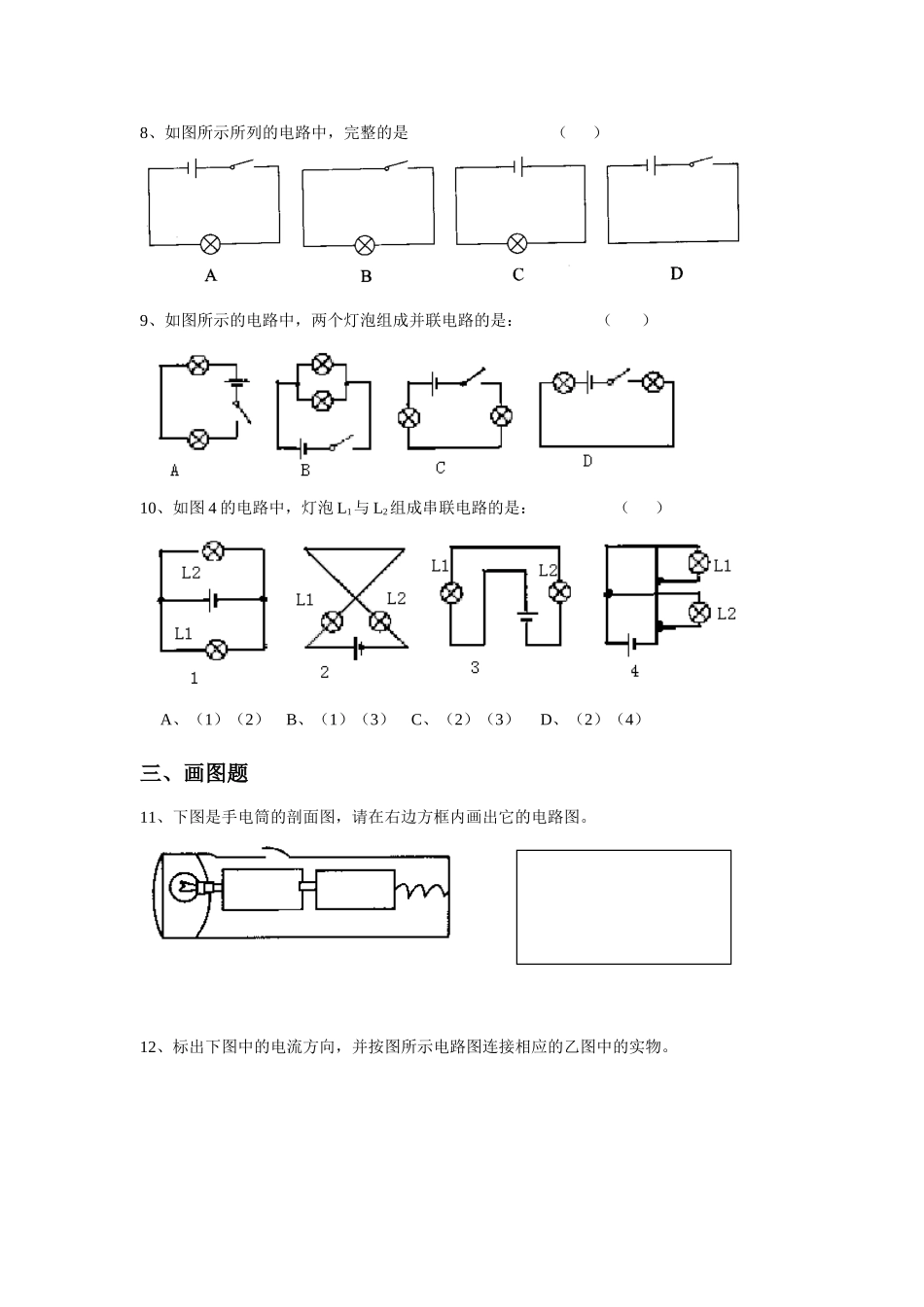

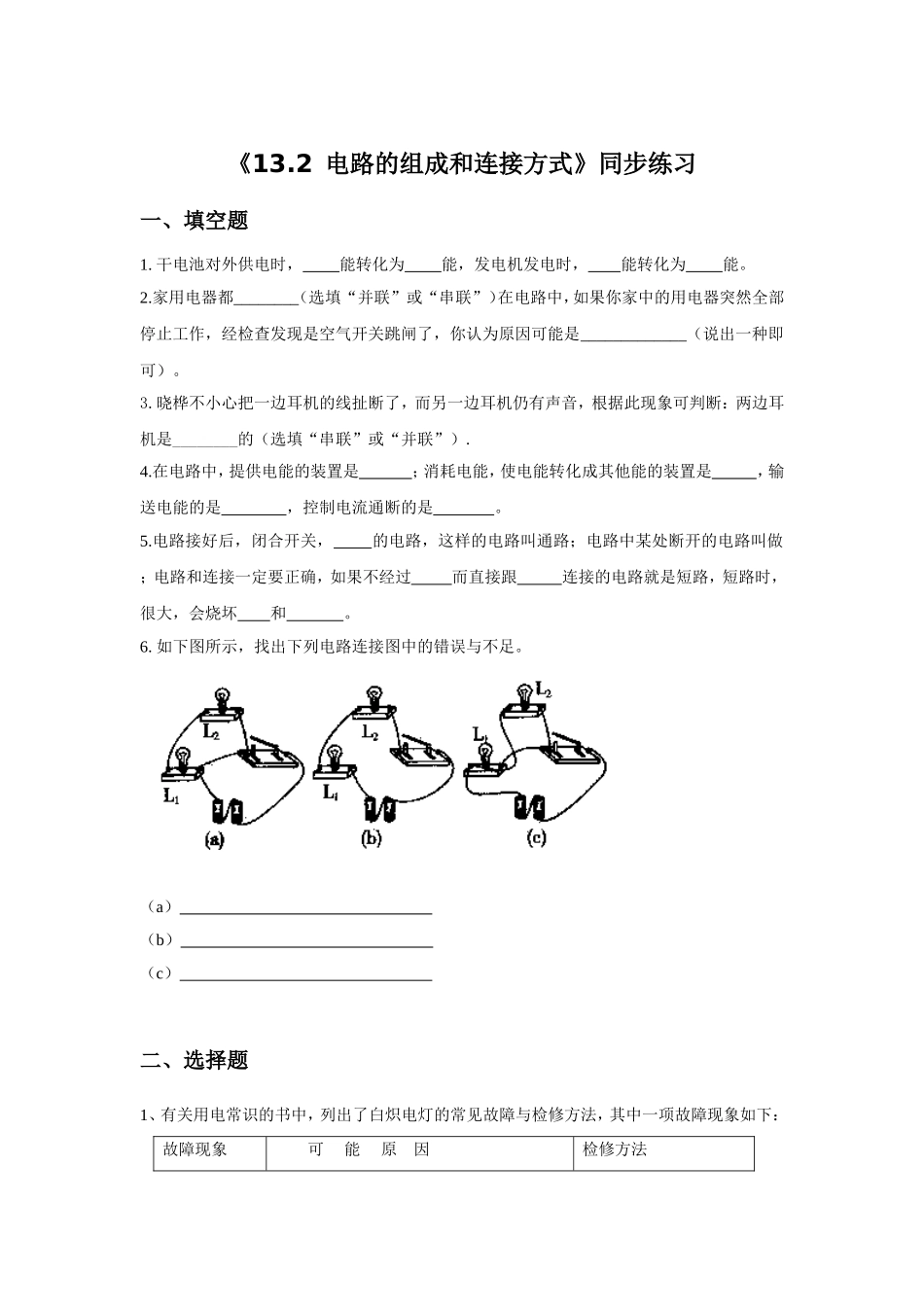

《13.2电路的组成和连接方式》同步练习一、填空题1.干电池对外供电时，能转化为能，发电机发电时，能转化为能。2.家用电器都________（选填“并联”或“串联”）在电路中，如果你家中的用电器突然全部停止工作，经检查发现是空气开关跳闸了，你认为原因可能是_____________（说出一种即可）。3.晓桦不小心把一边耳机的线扯断了，而另一边耳机仍有声音，根据此现象可判断：两边耳机是________的（选填“串联”或“并联”）.4.在电路中，提供电能的装置是；消耗电能，使电能转化成其他能的装置是，输送电能的是，控制电流通断的是。5.电路接好后，闭合开关，的电路，这样的电路叫通路；电路中某处断开的电路叫做；电路和连接一定要正确，如果不经过而直接跟连接的电路就是短路，短路时，很大，会烧坏和。6.如下图所示，找出下列电路连接图中的错误与不足。（a）（b）（c）二、选择题1、有关用电常识的书中，列出了白炽电灯的常见故障与检修方法，其中一项故障现象如下：故障现象可能原因检修方法灯泡不亮1．灯炮的灯丝断了2．灯头内的电线断了3．灯头、开关等处的接线松动，造成接触不良换新灯泡换新线并接好检查加固从电路的组成来看，上述故障现象的可能原因可以概括成一个原因是（）A、电路出现了短路；B、电路出现了开路；C、并联变成了串联；D、串联变成了并联；2、两个灯泡如果要由一个开关控制，则这两个灯泡的连接方式是（）A、一定是串联；B、一定是并联；C、可能串联，也可能是并联；3、小东同学发现课室中是用一个按钮开关控制着四盏日光灯,那么这四盏日光灯：（）A．一定是并联的；B．有可能是并联,也有可能是串联的；C．一定是串联的；D．有的串联,有的并联。4、连接在电路中的蓄电池，下列说法正确的是（）A、它一定是电源；B、它一定是负载（用电器）；C、它既不是电源，也不是负载；D、它可能是电源，也可能是负载；5、在日常生活中，人们常说“开灯”、“关灯”，其物理意义是（）A、开灯是指断开开关，关灯是指闭合开关；B、开灯和关灯都是指闭合开关；C、开灯是指闭合开关，关灯是指断开开关；D、开灯和关灯都是指断开开关；6、如图所示，当开关S闭合时，灯L1和L2均不亮，某同学用一根导线去查找电路故障。他将导线先并接在灯L1两端时，发现灯L2亮，灯L1不亮，然后并接在L2两端时，发现两灯均不亮，由此可判断（）A、灯L1开路；B、灯L2开路；C、灯L1短路；D、灯L2路；第六题图7、在下图的四个电路图中，与下边实物图对应的是（）8、如图所示所列的电路中，完整的是（）9、如图所示的电路中，两个灯泡组成并联电路的是：（）10、如图4的电路中，灯泡L1与L2组成串联电路的是：（）A、（1）（2）B、（1）（3）C、（2）（3）D、（2）（4）三、画图题11、下图是手电筒的剖面图，请在右边方框内画出它的电路图。12、标出下图中的电流方向，并按图所示电路图连接相应的乙图中的实物。13、一天晚上,小明邀请同学小华到家一起学习，当走到小明家楼梯口正准备上楼时,小明顺手按下开关，灯亮了；于是他们两人上到了楼上，小明按下楼梯口的开关，这时灯灭了。他们开始认真地学习，学习完毕，小明要送小华下楼回家，走到楼梯口，小明按下刚才关灯的开关，这时灯却奇怪的亮了，下到楼梯后，小明再次按下刚才上楼时的开关，这时灯却灭了。小华觉得不可思议，问小明楼上、楼下两个开关同时控制一个灯泡的道理。请你根据图所示电路图帮帮小明说说，为什么上楼时按下开关S1开灯,人上楼后,能用上面的开关S2关灯;当下楼时,能用S2开灯,S1关灯。S1、S2是两个单刀双掷开关，单刀双掷开关的掷刀可以绕轴转动,或者跟触点”2”接触或者跟触点”3”接触,说说S1、S2中的任何一个开关灯的道理。S22323S113题图参考答案一、填空题1、化学，电，机械，电；2、并联；短路；3、并联4、电源，用电器，导线，开关；5、处处相通，开路，用电器，电源两极，电流，电源，用电器；6、（a）开关闭合时，电源短路；（b）电源没有接好；（c）L2被短路；二、选择题1、B解析：灯炮灯丝断了，说明电路已在灯泡处断开了；灯头内的电线断了，也说明电路断开了；接线松动，接触不良，也说明电路断开。以上三种情况...
