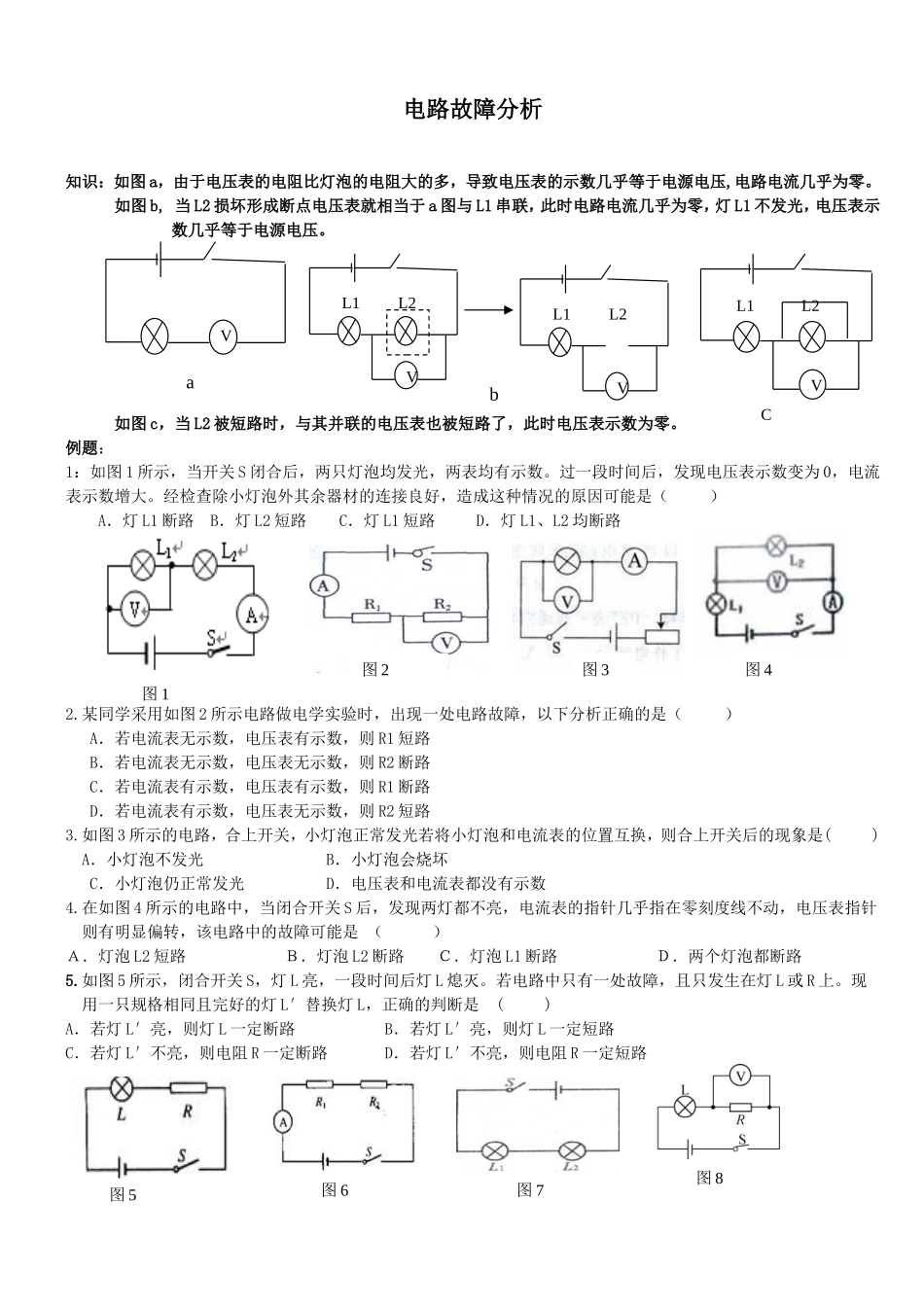

电路故障分析知识：如图a，由于电压表的电阻比灯泡的电阻大的多，导致电压表的示数几乎等于电源电压,电路电流几乎为零。如图b,当L2损坏形成断点电压表就相当于a图与L1串联，此时电路电流几乎为零，灯L1不发光，电压表示数几乎等于电源电压。如图c，当L2被短路时，与其并联的电压表也被短路了，此时电压表示数为零。例题：1：如图1所示，当开关S闭合后，两只灯泡均发光，两表均有示数。过一段时间后，发现电压表示数变为0，电流表示数增大。经检查除小灯泡外其余器材的连接良好，造成这种情况的原因可能是（）A．灯L1断路B．灯L2短路C．灯L1短路D．灯L1、L2均断路2.某同学采用如图2所示电路做电学实验时，出现一处电路故障，以下分析正确的是（）A．若电流表无示数，电压表有示数，则R1短路B．若电流表无示数，电压表无示数，则R2断路C．若电流表有示数，电压表有示数，则R1断路D．若电流表有示数，电压表无示数，则R2短路3.如图3所示的电路，合上开关，小灯泡正常发光若将小灯泡和电流表的位置互换，则合上开关后的现象是()A．小灯泡不发光B．小灯泡会烧坏C．小灯泡仍正常发光D．电压表和电流表都没有示数4.在如图4所示的电路中，当闭合开关S后，发现两灯都不亮，电流表的指针几乎指在零刻度线不动，电压表指针则有明显偏转，该电路中的故障可能是（）Ａ．灯泡L2短路Ｂ．灯泡L2断路Ｃ．灯泡L1断路Ｄ．两个灯泡都断路5.如图5所示，闭合开关S，灯L亮，一段时间后灯L熄灭。若电路中只有一处故障，且只发生在灯L或R上。现用一只规格相同且完好的灯L′替换灯L，正确的判断是()A．若灯L′亮，则灯L一定断路B．若灯L′亮，则灯L一定短路C．若灯L′不亮，则电阻R一定断路D．若灯L′不亮，则电阻R一定短路VabVL1L2VL1L2VL1L2C图1图2图3图4图5图6图7图86.在如图所示的电路中，电源电压保持不变。闭合电键S，电路正常工作。经过一段时间，电流表突然无示数。若电路中只有一处故障，且只发生在电阻R1或R2上。（1）该电路中存在的故障可能是__________________________；（2）为进一步确定故障，小强同学用一只完好的灯L替换电路中的电阻R1，闭合电键S，观察灯的亮暗情况。若灯L亮，说明故障___________________________；若灯L不亮，说明故障是______________________。7.小红在做“探究串联电路电压的规律”实验时，连好了如图7所示的电路，闭合开关S后发现L1正常发光，L2只能微弱发光，以下对于这一现象产生原因的分析中，合理的是（）A．灯泡L2发生了断路B．灯泡L2发生了短路C．由于灯泡L2的电阻较大，其实际功率较小D．由于灯泡L2的电阻较小，其实际功率较小8.如图8所示，闭合开关S，灯L不亮，电压表有示数。已知电路中各处均接触良好。(1)请写出发生上述现象的三个可能原因：________；________；________。(2)为进一步确定原因，小华同学将一个电流表正常串联在该电路中，闭合开关S，观察电流表的示数情况。若电流表有示数，说明上述现象产生的原因是________(写出一个可能原因)；若电流表无示数，说明上述现象产生的原因是________。(3)小明同学准备用一根导线并联接在电阻R两端，根据灯泡能否发光进一步确定原因。此操作方案是否可行，请说明理由：____________________________________________________________________。方法总结：1.首先根据电流表有无示数初步判断是短路或断路：若电流表有示数则为短路，无示数则电路为断路。然后根据电压表有无示数判断短路或断路的具体位置。总之断路电路不通，短路仍为通路。2.若题目没强调故障只出在用电器上，要考虑电表或开关接触不良，和电源电压太小等情况。动态电路分析类型一：开关的断开或闭合引起电路中电流、电压以及电阻的变化.例1.如图7所示电路，将开关S闭合，电流表的示数将；电压表的示数将.（选填“变大”、“变小“或”不变“）分析：先看好开关断开和闭合是分别是什么电路，最好画出等效电路，然后根据欧姆定律判断.针对练习：如图8所示电路中，当开关S断开时，电阻R1和R2是联，开关S闭合后，电压表的示数将（选填”变大“、”变小“或”不变“）.例2.如图9所示电路中，灯泡L1和L2是联，当开关S断开时，电压表的示数将，电流...
