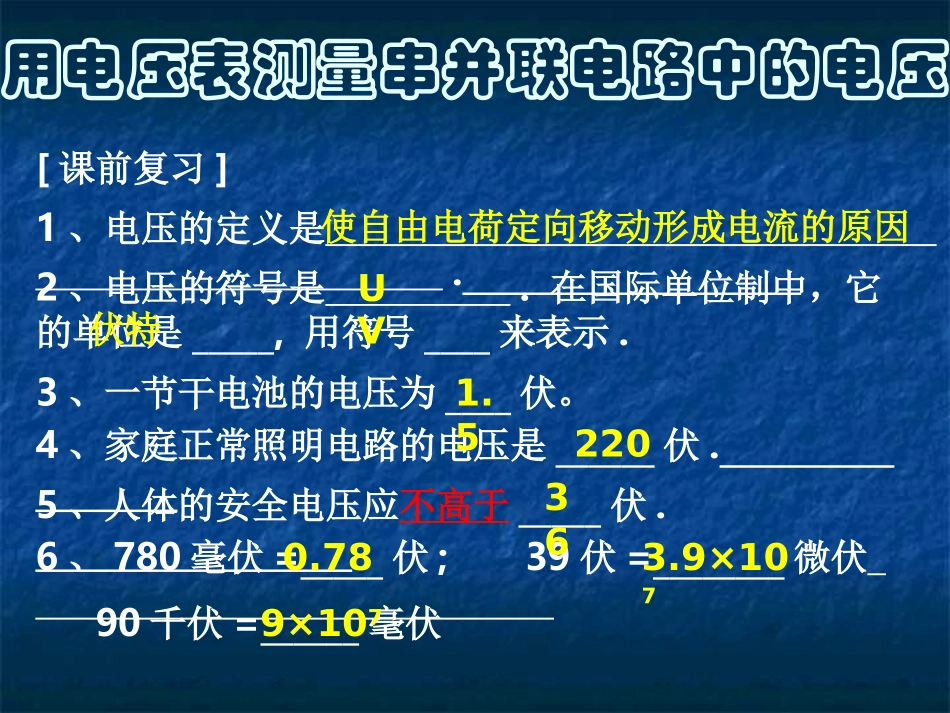

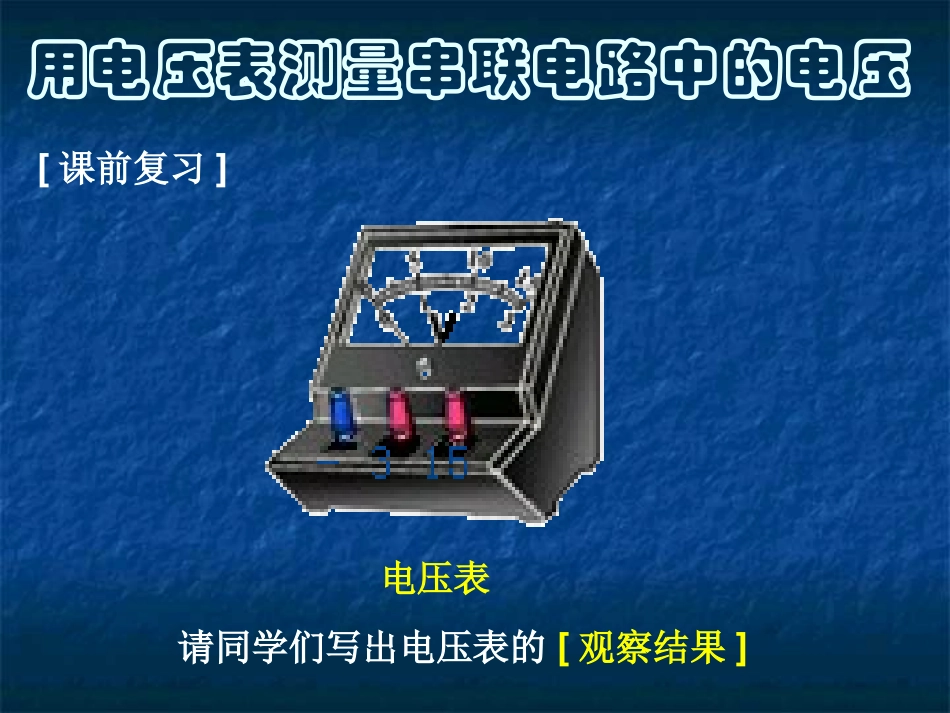

6.2探究串、并联电路电压的规律用电压表测量串并联电路中的电压[课前复习]1、电压的定义是.2、电压的符号是.在国际单位制中，它的单位是_____,用符号____来表示.3、一节干电池的电压为____伏。4、家庭正常照明电路的电压是______伏.5、人体的安全电压应不高于_____伏.90千伏=______毫伏6、780毫伏=_____伏;39伏=________微伏使自由电荷定向移动形成电流的原因U伏特V1.5220369×1070.783.9×107用电压表测量串联电路中的电压[课前复习]电压表请同学们写出电压表的[观察结果]用电压表测量串联电路中的电压[观察结果]1、这是一只电压表。2、（1）当导线接在“—”，“3”或“3”，“+”上时测量范围（量程）是0～3伏。最小刻度每一小格：0.1伏（2）当导线接在“—”，“15”或“15”，“+”上时测量范围（量程）是0～15伏。最小刻度每一小格：0.5伏用电压表测量串联电路中的电压[使用规则]1、电压表要并联在电路中。2、电流必须从电压表的“+”流入，“—”流出。3、要选择合适的量程：太小：电压表会烧坏太大：读数不精确4、可以直接接在电源的正、负两极间，所测的电压就是电源电压。用电压表测量串联电路中的电压[练习读数]153—8伏用电压表测量串联电路中的电压[练习读数]153—2.8伏用电压表测量串联电路中的电压[练习读数]153—4.5伏用电压表测量串联电路中的电压[练习读数]153—1.8伏用电压表测量串联电路中的电压[练习读数]153—1.8伏用电压表测量串联电路中的电压[目的]1、用电压表测量串联电路中的各部分电路两端的电压.2、研究串联电路两端的总电压和各部分电压的关系.[器材]小电珠(连灯座)2个，电压表，电源，导线，电键用电压表测量串联电路中的电压[步骤]2、按下图连接电路，使两个小电珠连接成串联电路。用电压表测量串联电路中的电压[步骤]1、按下图连接电路，测量小电珠EL1两端的电压U1。UL1UL1U1VUL2UL1SA用电压表测量串联电路中的电压[步骤]1、按下图连接电路，测量小电珠EL2两端的电压U2。UL1UL2U2VUL2UL1SA用电压表测量串联电路中的电压[步骤]1、按下图连接电路，测量小电珠EL1和EL2两端的总电压U。UL1UL2UUL2UL1VS1用电压表测量串联电路中的电压[结果]串联电路中电流U1=_______U2=_______U=_______实验表明串联电路两端的总电压等于各部分电路两端电压的和.串联电路U=U1+U2用电压表测量并联电路中的电压[目的]1、用电压表测量并联电路中各支路两端的电压.2、研究并联电路中各支路两端电压的关系.[器材]小电珠(连灯座)2个，电压表，电源，导线，电键用电压表测量并联电路中的电压[步骤]1、按下图连接电路，使两个小电珠并联。用电压表测量并联电路中的电压[步骤]1、按下图连接电路，测量小电珠EL1两端的电压U1。UL1UL2U1用电压表测量并联电路中的电压[步骤]1、按下图连接电路，测量小电珠EL2两端的电压U2。UL1UL2U2用电压表测量并联电路中的电压[步骤]1、按下图连接电路，测量并联电路两端的电压U。UL1UL2U用电压表测量并联电路中的电压[结果]并联电路中电流U1=_______U2=_______U=_______实验表明并联电路中，各支路两端的电压相等.并联电路U1=U2=U用电压表测量并联电路中的电压[总结]实验结束请同学们整理好器材
