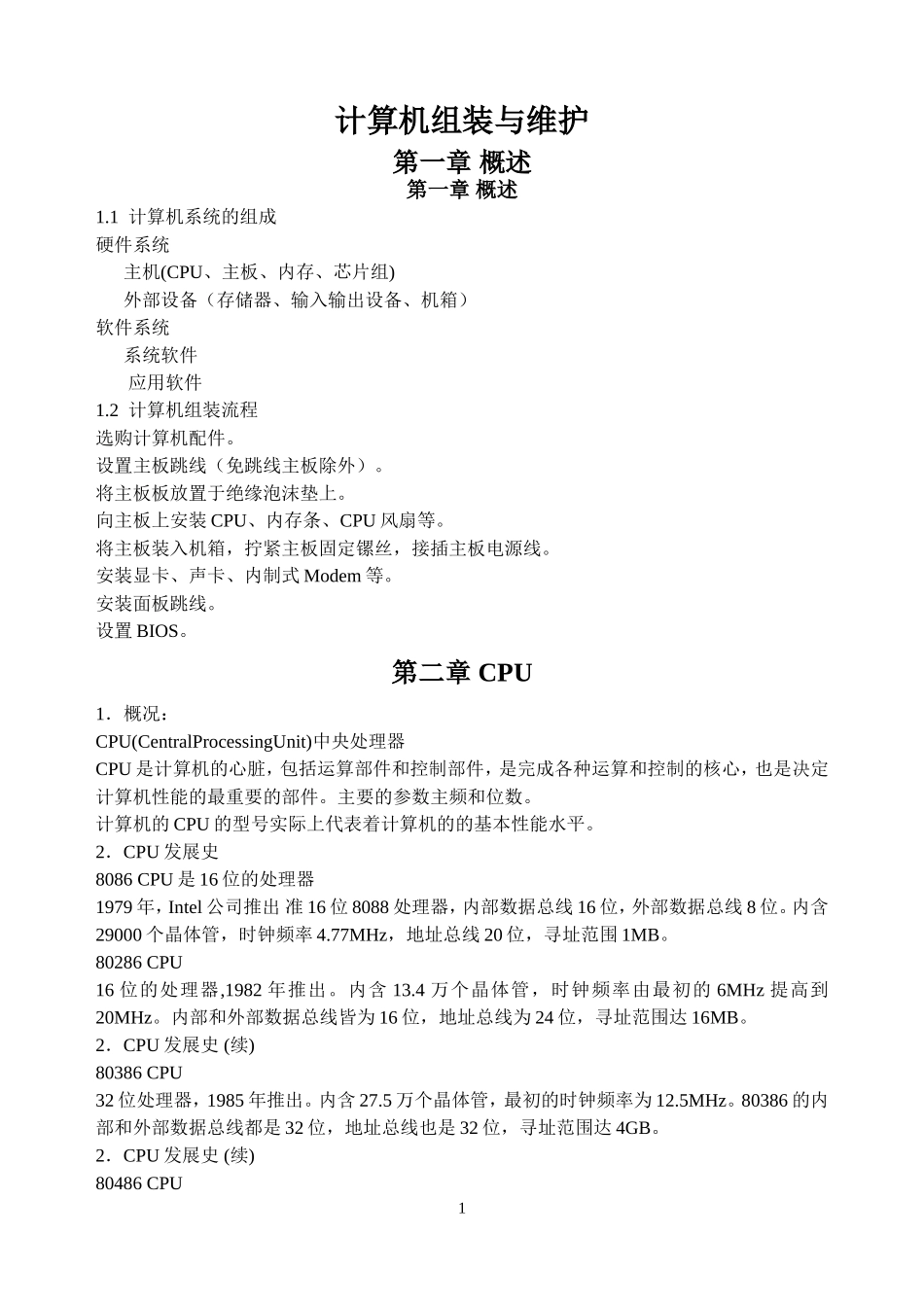

计算机组装与维护第一章概述第一章概述1.1计算机系统的组成硬件系统主机(CPU、主板、内存、芯片组)外部设备（存储器、输入输出设备、机箱）软件系统系统软件应用软件1.2计算机组装流程选购计算机配件。设置主板跳线（免跳线主板除外）。将主板板放置于绝缘泡沫垫上。向主板上安装CPU、内存条、CPU风扇等。将主板装入机箱，拧紧主板固定镙丝，接插主板电源线。安装显卡、声卡、内制式Modem等。安装面板跳线。设置BIOS。第二章CPU1．概况：CPU(CentralProcessingUnit)中央处理器CPU是计算机的心脏，包括运算部件和控制部件，是完成各种运算和控制的核心，也是决定计算机性能的最重要的部件。主要的参数主频和位数。计算机的CPU的型号实际上代表着计算机的的基本性能水平。2．CPU发展史8086CPU是16位的处理器1979年，Intel公司推出准16位8088处理器，内部数据总线16位，外部数据总线8位。内含29000个晶体管，时钟频率4.77MHz，地址总线20位，寻址范围1MB。80286CPU16位的处理器,1982年推出。内含13.4万个晶体管，时钟频率由最初的6MHz提高到20MHz。内部和外部数据总线皆为16位，地址总线为24位，寻址范围达16MB。2．CPU发展史(续)80386CPU32位处理器，1985年推出。内含27.5万个晶体管，最初的时钟频率为12.5MHz。80386的内部和外部数据总线都是32位，地址总线也是32位，寻址范围达4GB。2．CPU发展史(续)80486CPU11985年推出。集成了120万个晶体管，时钟频率从开始25MHz提高到33MHz、50MHz、66MHz。首次将数学协处理器和一个8KB的高速缓存集成到微处理器芯片内，并采用RISC技术，可以在一个时钟周期内执行一条指令。2．CPU发展史(续)Pentium1993年Intel公司推出Pentium处理器。内含310万个晶体管，时钟频率由最初的60MHz提高到200MHz。2．CPU发展史(续)PentiumPRO1996年Intel公司推出PentiumPRO处理器，内含550万个晶体管，内部时钟频率为133MHz。一级缓存为16KB，有一个256KB的二级缓存。2．CPU发展史(续)PentiumMMX1996年底Intel公司推出PentiumMMX，即内设多媒体扩展指令集（MultiMediaExtensions）。其一级缓存为32KB，含二级缓存。2．CPU发展史(续)PentiumⅡ1997年5月Intel公司推出PentiumⅡ，集成有750万个晶体管，主频有233、266、300、333MHz。2．CPU发展史(续)赛扬-celeron32位处理器，1998年推出高性价比CPU——Celeron。Celeron的二级缓存及相关电路被抽离，图形运算功能和运行速度受影响。2．CPU发展史(续)PentiumIII32位处理器，1999年初Intel公司推出PentiumIII，主频有450、500MHz。增加了SSE多媒体指令集。2．CPU发展史(续)P432位的处理器，2000年11月，Intel公司发布了P4，400MHz的前端总线(100x4),SSE2指令集，256KB～512KB的二级缓存，全新的超管线技术以及NetBurst架构，初始主频为1.3GHz。2．CPU发展史(续)64位处理器IntelPrescott(Prescott对AMD的Athlon64)2．CPU发展史(续)Prescott处理器核心Prescott使用0.09微米工艺制程，10×11mm芯片内包含3.3亿个晶体管，是P4的7倍，L2缓存达8MB。（头发丝的直径是60微米，90纳米工艺即其线径为0.09微米，这是头发丝直径2的1/666.67。65纳米是头发丝直径的1/920）。2．CPU发展史(续)Athlon64X2，双内核桌面处理器64位处理器，Athlon64X2采用了939针封装。双内核处理器，如可以在后台运行杀毒程序而丝毫不影响系统性能。2．CPU发展史(续)PentiumD处理器研制90纳米、4GHzPrescottCPU时，暴露出高功耗的危机。继续沿单CPU、高主频的道路研发极为困难。为此，Intel停止了4GHzCPU的开发，与AMD一道把目光放到双核心、以及多核心处理器的开发上。PentiumD的D有三层含义：Double(双核)、Desktop(桌面）、Fourth(第四，P4)。2005年第2季度，Intel公司推出第一款双内核PC机处理器PentiumD，取代Pentium4，处理器命名为Smithfield。PentiumD8系列采用90nm制程，LGA775封装，800MHzFSB，两个核心各配备有1M的L2,支持EM64T,Vanderpool，XDBit和EIST(EnhancedIntelSpeedstepTechnology,省电技术)。2．CPU发展史(续)PentiumD处理器核心代号为Smithfield的台式机处理器Intel的双核心构架像一个双CPU平台，PentiumD处理器沿用Prescott架构...
