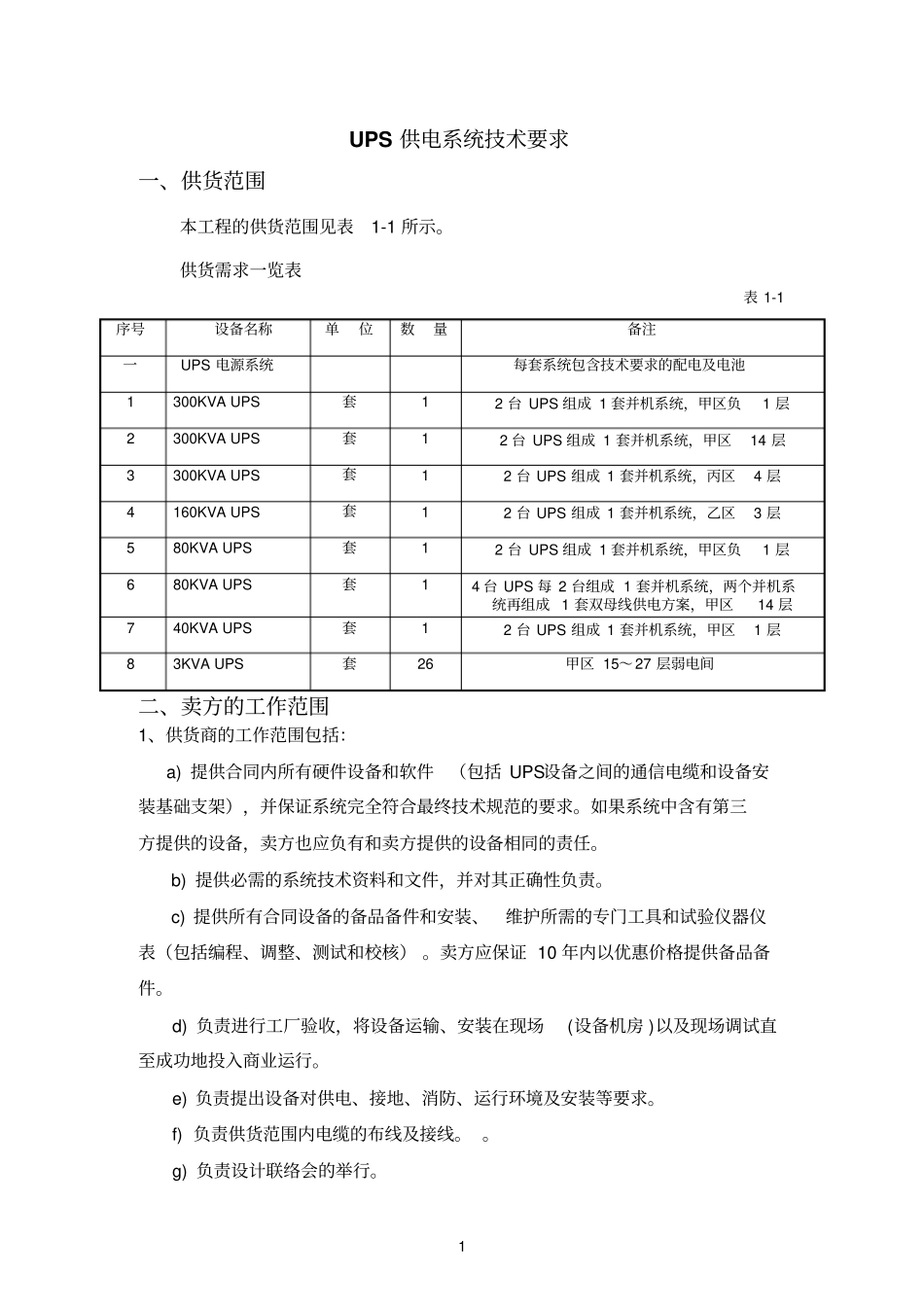

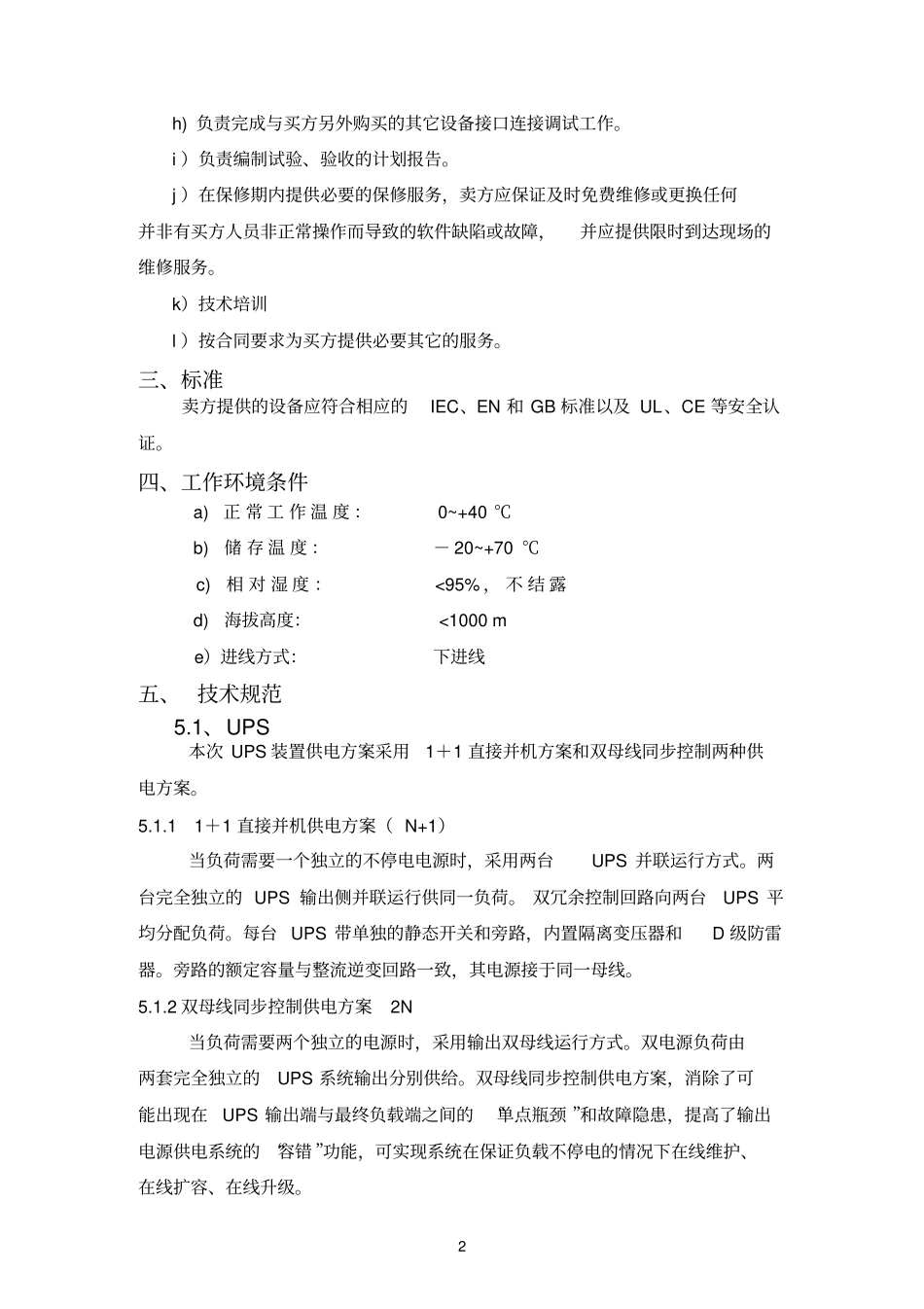

1UPS供电系统技术要求一、供货范围本工程的供货范围见表1-1所示。供货需求一览表表1-1序号设备名称单位数量备注一UPS电源系统每套系统包含技术要求的配电及电池1300KVAUPS套12台UPS组成1套并机系统，甲区负1层2300KVAUPS套12台UPS组成1套并机系统，甲区14层3300KVAUPS套12台UPS组成1套并机系统，丙区4层4160KVAUPS套12台UPS组成1套并机系统，乙区3层580KVAUPS套12台UPS组成1套并机系统，甲区负1层680KVAUPS套14台UPS每2台组成1套并机系统，两个并机系统再组成1套双母线供电方案，甲区14层740KVAUPS套12台UPS组成1套并机系统，甲区1层83KVAUPS套26甲区15～27层弱电间二、卖方的工作范围1、供货商的工作范围包括：a)提供合同内所有硬件设备和软件（包括UPS设备之间的通信电缆和设备安装基础支架），并保证系统完全符合最终技术规范的要求。如果系统中含有第三方提供的设备，卖方也应负有和卖方提供的设备相同的责任。b)提供必需的系统技术资料和文件，并对其正确性负责。c)提供所有合同设备的备品备件和安装、维护所需的专门工具和试验仪器仪表（包括编程、调整、测试和校核）。卖方应保证10年内以优惠价格提供备品备件。d)负责进行工厂验收，将设备运输、安装在现场(设备机房)以及现场调试直至成功地投入商业运行。e)负责提出设备对供电、接地、消防、运行环境及安装等要求。f)负责供货范围内电缆的布线及接线。。g)负责设计联络会的举行。2h)负责完成与买方另外购买的其它设备接口连接调试工作。i）负责编制试验、验收的计划报告。j）在保修期内提供必要的保修服务，卖方应保证及时免费维修或更换任何并非有买方人员非正常操作而导致的软件缺陷或故障，并应提供限时到达现场的维修服务。k）技术培训l）按合同要求为买方提供必要其它的服务。三、标准卖方提供的设备应符合相应的IEC、EN和GB标准以及UL、CE等安全认证。四、工作环境条件a)正常工作温度：0~+40℃b)储存温度：－20~+70℃c)相对湿度：<95%，不结露d)海拔高度：<1000me）进线方式：下进线五、技术规范5.1、UPS本次UPS装置供电方案采用1＋1直接并机方案和双母线同步控制两种供电方案。5.1.11＋1直接并机供电方案（N+1）当负荷需要一个独立的不停电电源时，采用两台UPS并联运行方式。两台完全独立的UPS输出侧并联运行供同一负荷。双冗余控制回路向两台UPS平均分配负荷。每台UPS带单独的静态开关和旁路，内置隔离变压器和D级防雷器。旁路的额定容量与整流逆变回路一致，其电源接于同一母线。5.1.2双母线同步控制供电方案2N当负荷需要两个独立的电源时，采用输出双母线运行方式。双电源负荷由两套完全独立的UPS系统输出分别供给。双母线同步控制供电方案，消除了可能出现在UPS输出端与最终负载端之间的“单点瓶颈”和故障隐患，提高了输出电源供电系统的“容错”功能，可实现系统在保证负载不停电的情况下在线维护、在线扩容、在线升级。3同步控制功能专门用来保证在UPS失去旁路或者电池放电时，使两套独立的UPS系统都可以处于输出同步的状态。双机输出方案中任意一套退出运行（含旁路）时，另一套UPS应能够保持全部负载正常供电。5.1.3UPS应采用全数字控制技术(无可调电位器控制)，具备高可靠性，数字主控电路板，风扇、电源板等关键部件应采用冗余设计，并且可以在线更换,无需停机。5.1.4UPS装置具备数据采集监视功能，并能够通过网络通信接口与机房监控系统通信，传送UPS设备运行信息以实现远程监控。此外，还应提供继电器干接点接口给机房监控系统用于重要的声光告警信号输出。监视内容应包括：－UPS电源系统内输入、旁路、输出主要参数－蓄电池组电流、电压、放电容量和剩余容量等参数5.1.5UPS装置应具有过载和短路限制保护功能以及自诊断功能。5.1.6UPS装置应具有电池智能管理功能，－电池后备供电时间自动检测，并可随负载变化自动修正。－定期电池自检即自动电池维护功能，定期对电池进行放电测试，并能够自动控制电池放电容量。－测试过程不影响正常供电。－检测不影响电池寿命。－电池测试过程中不关断整流器，整流器与电池组共同分担负载。测试过程中如果电池组故障，不影响负载供电。—电池充电直流回路需内置电...
