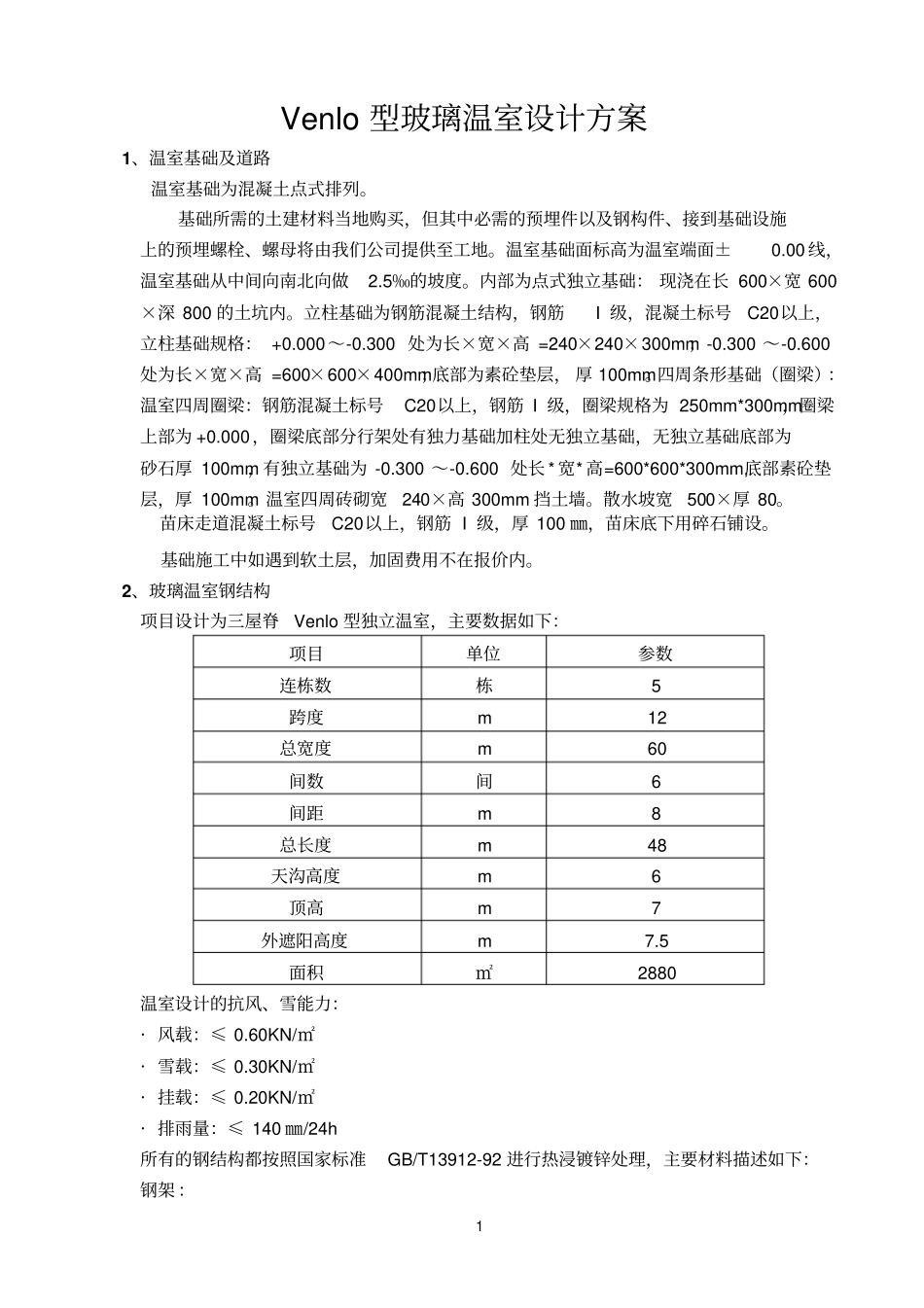

Venlo型玻璃温室设计方案_第1页
1/11

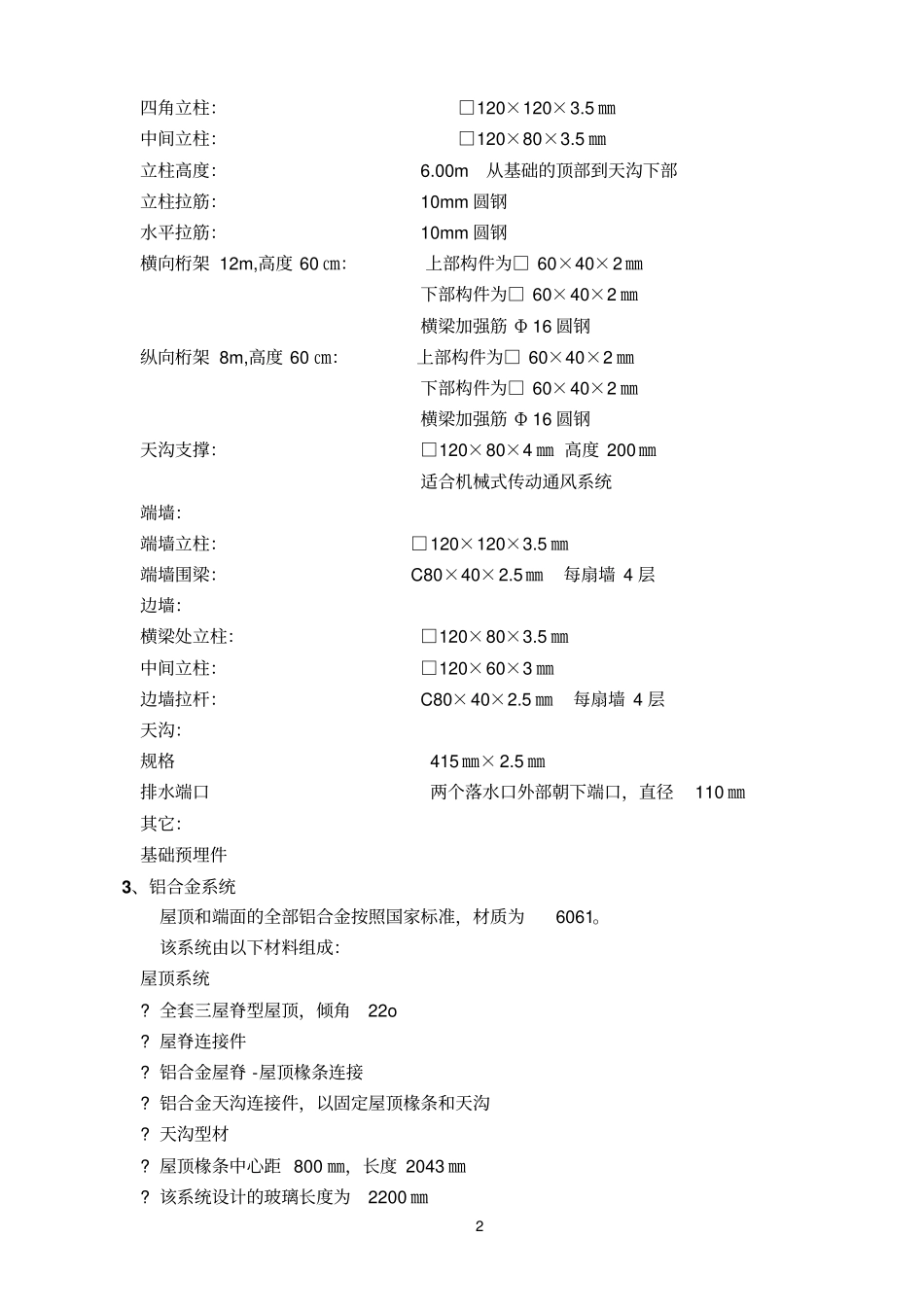

Venlo型玻璃温室设计方案_第2页
2/11

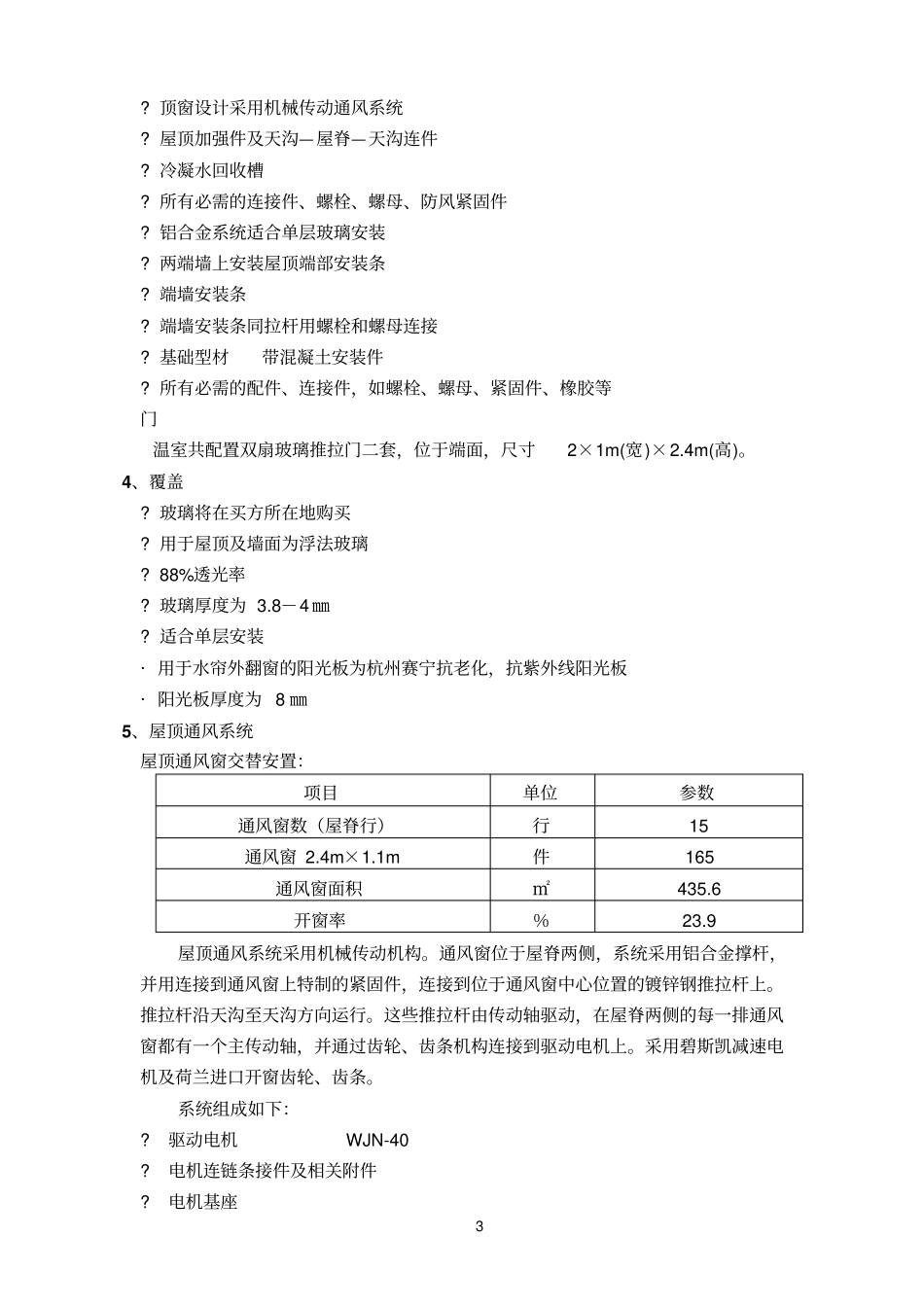

Venlo型玻璃温室设计方案_第3页
3/11
1Venlo型玻璃温室设计方案1、温室基础及道路温室基础为混凝土点式排列。基础所需的土建材料当地购买,但其中必需的预埋件以及钢构件、接到基础设施上的预埋螺栓、螺母将由我们公司提供至工地。温室基础面标高为温室端面±0.00线,温室基础从中间向南北向做2.5‰的坡度。内部为点式独立基础:现浇在长600×宽600×深800的土坑内。立柱基础为钢筋混凝土结构,钢筋I级,混凝土标号C20以上,立柱基础规格:+0.000~-0.300处为长×宽×高=240×240×300mm;-0.300~-0.600处为长×宽×高=600×600×400mm;底部为素砼垫层,厚100mm。四周条形基础(圈梁):温室四周圈梁:钢筋混凝土标号C20以上,钢筋I级,圈梁规格为250mm*300mm,圈梁上部为+0.000,圈梁底部分行架处有独力基础加柱处无独立基础,无独立基础底部为砂石厚100mm,有独立基础为-0.300~-0.600处长*宽*高=600*600*300mm,底部素砼垫层,厚100mm。温室四周砖砌宽240×高300mm挡土墙。散水坡宽500×厚80。苗床走道混凝土标号C20以上,钢筋I级,厚100㎜,苗床底下用碎石铺设。基础施工中如遇到软土层,加固费用不在报价内。2、玻璃温室钢结构项目设计为三屋脊Venlo型独立温室,主要数据如下:项目单位参数连栋数栋5跨度m12总宽度m60间数间6间距m8总长度m48天沟高度m6顶高m7外遮阳高度m7.5面积㎡2880温室设计的抗风、雪能力:·风载:≤0.60KN/㎡·雪载:≤0.30KN/㎡·挂载:≤0.20KN/㎡·排雨量:≤140㎜/24h所有的钢结构都按照国家标准GB/T13912-92进行热浸镀锌处理,主要材料描述如下:钢架:2四角立柱:□120×120×3.5㎜中间立柱:□120×80×3.5㎜立柱高度:6.00m从基础的顶部到天沟下部立柱拉筋:10mm圆钢水平拉筋:10mm圆钢横向桁架12m,高度60㎝:上部构件为□60×40×2㎜下部构件为□60×40×2㎜横梁加强筋Φ16圆钢纵向桁架8m,高度60㎝:上部构件为□60×40×2㎜下部构件为□60×40×2㎜横梁加强筋Φ16圆钢天沟支撑:□120×80×4㎜高度200㎜适合机械式传动通风系统端墙:端墙立柱:□120×120×3.5㎜端墙围梁:C80×40×2.5㎜每扇墙4层边墙:横梁处立柱:□120×80×3.5㎜中间立柱:□120×60×3㎜边墙拉杆:C80×40×2.5㎜每扇墙4层天沟:规格415㎜×2.5㎜排水端口两个落水口外部朝下端口,直径110㎜其它:基础预埋件3、铝合金系统屋顶和端面的全部铝合金按照国家标准,材质为6061。该系统由以下材料组成:屋顶系统?全套三屋脊型屋顶,倾角22o?屋脊连接件?铝合金屋脊-屋顶椽条连接?铝合金天沟连接件,以固定屋顶椽条和天沟?天沟型材?屋顶椽条中心距800㎜,长度2043㎜?该系统设计的玻璃长度为2200㎜3?顶窗设计采用机械传动通风系统?屋顶加强件及天沟—屋脊—天沟连件?冷凝水回收槽?所有必需的连接件、螺栓、螺母、防风紧固件?铝合金系统适合单层玻璃安装?两端墙上安装屋顶端部安装条?端墙安装条?端墙安装条同拉杆用螺栓和螺母连接?基础型材带混凝土安装件?所有必需的配件、连接件,如螺栓、螺母、紧固件、橡胶等门温室共配置双扇玻璃推拉门二套,位于端面,尺寸2×1m(宽)×2.4m(高)。4、覆盖?玻璃将在买方所在地购买?用于屋顶及墙面为浮法玻璃?88%透光率?玻璃厚度为3.8-4㎜?适合单层安装·用于水帘外翻窗的阳光板为杭州赛宁抗老化,抗紫外线阳光板·阳光板厚度为8㎜5、屋顶通风系统屋顶通风窗交替安置:项目单位参数通风窗数(屋脊行)行15通风窗2.4m×1.1m件165通风窗面积㎡435.6开窗率%23.9屋顶通风系统采用机械传动机构。通风窗位于屋脊两侧,系统采用铝合金撑杆,并用连接到通风窗上特制的紧固件,连接到位于通风窗中心位置的镀锌钢推拉杆上。推拉杆沿天沟至天沟方向运行。这些推拉杆由传动轴驱动,在屋脊两侧的每一排通风窗都有一个主传动轴,并通过齿轮、齿条机构连接到驱动电机上。采用碧斯凯减速电机及荷兰进口开窗齿轮、齿条。系统组成如下:?驱动电机WJN-40?电机连链条接件及相关附件?电机基座4?铝合金推杆Φ19×1.2㎜,?铝材管紧固件Φ32×30㎜连接主传动轴和推杆?推拉杆Φ32×2㎜?主轴Φ42×3㎜?所有必要的连接材料、螺栓、螺母等6、内部屋顶遮阴网系统屋顶遮阴网系统将安装在上部横梁的水平面上,系统...
