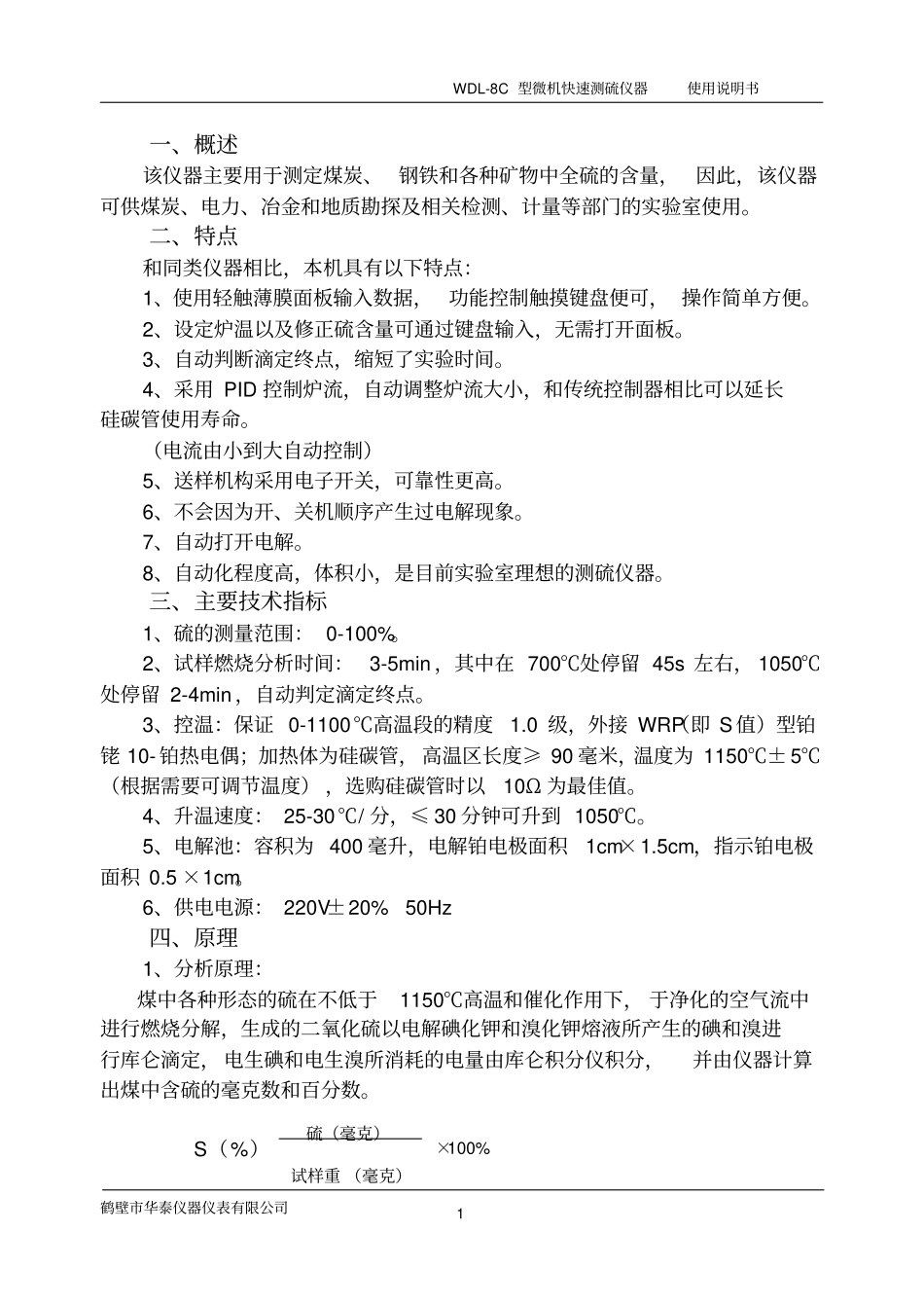

WDL-8C型微机快速测硫仪器使用说明书鹤壁市华泰仪器仪表有限公司1一、概述该仪器主要用于测定煤炭、钢铁和各种矿物中全硫的含量，因此，该仪器可供煤炭、电力、冶金和地质勘探及相关检测、计量等部门的实验室使用。二、特点和同类仪器相比，本机具有以下特点：1、使用轻触薄膜面板输入数据，功能控制触摸键盘便可，操作简单方便。2、设定炉温以及修正硫含量可通过键盘输入，无需打开面板。3、自动判断滴定终点，缩短了实验时间。4、采用PID控制炉流，自动调整炉流大小，和传统控制器相比可以延长硅碳管使用寿命。（电流由小到大自动控制）5、送样机构采用电子开关，可靠性更高。6、不会因为开、关机顺序产生过电解现象。7、自动打开电解。8、自动化程度高，体积小，是目前实验室理想的测硫仪器。三、主要技术指标1、硫的测量范围：0-100%。2、试样燃烧分析时间：3-5min，其中在700℃处停留45s左右，1050℃处停留2-4min，自动判定滴定终点。3、控温：保证0-1100℃高温段的精度1.0级，外接WRP（即S值）型铂铑10-铂热电偶；加热体为硅碳管，高温区长度≥90毫米，温度为1150℃±5℃（根据需要可调节温度），选购硅碳管时以10Ω为最佳值。4、升温速度：25-30℃/分，≤30分钟可升到1050℃。5、电解池：容积为400毫升，电解铂电极面积1cm×1.5cm，指示铂电极面积0.5×1cm。6、供电电源：220V±20%50Hz四、原理1、分析原理：煤中各种形态的硫在不低于1150℃高温和催化作用下，于净化的空气流中进行燃烧分解，生成的二氧化硫以电解碘化钾和溴化钾熔液所产生的碘和溴进行库仑滴定，电生碘和电生溴所消耗的电量由库仑积分仪积分，并由仪器计算出煤中含硫的毫克数和百分数。硫（毫克）试样重（毫克）×100%S（%）WDL-8C型微机快速测硫仪器使用说明书鹤壁市华泰仪器仪表有限公司22、程序控制原理：该仪器全过程采用微机自动控制，机器接通电源后，通过键盘键入日期和试样重量（3位数），按一下启动键，电机正转，带动试样送样棒向前推进，推进到700℃处时，送样机构自动将信号送入计算机，使用机停转，并延时45秒，然后，计算机发出信号，使电机正转带动送样棒继续向前推进，到1150℃处时送样机构又自动将该信号送入计算机，使电机停转；自动判断电解终点，然后发出信号，使电机反转，把送样棒拉回到原来位置，电机停转，测试的全过程结束，打印出测试数据。3、终点和电解电流控制器原理：当电解液处于终点，即电解液处于平衡状态时，指示电极间电位接近于零，电解电极的电解终止，当有SO2进入电解池后，破坏了电解液的电解平衡，指示电极间电位随之升高，电解开通，电解电极开始进行电解，以电生碘和电生溴氧化滴定SO2与水化合生成的亚硫酸和硫酸，电解电流的大小由指示电极的电位高低决定。当再次达到滴定终点时，指示电极间的电位重回到接近于零，电解电极上的电解电流立即为零，电解终止。五、结构该仪器由空气的预处理和输送，库仑积分、程序控制器和温度控制器、燃烧炉、电解池和搅拌器等部分组成。1、空气预处理和输送部分该部分由电磁泵、空气流量计（0-1000毫升/分）、干燥器等，系统示意图见图一（1）电磁泵：内部有两组相互独立的抽排系统，提供两组空气循环动力。（2）干燥器：主要是除去空气中酸性气体和水分等杂质，一组起保护流量计作用，一组与氢氧化钠一起给燃烧炉提供净化的载气。（3）流量计：玻璃管浮子流量计，配有针形阀，用以调节流速，指示上限不小于1000毫升/分。2、库仑积分和程控、温控器即主机部分该部分包括库仑积分器，程序控制器和温度控制器，三部分装于一机箱内。3、燃烧炉WDL-8C型微机快速测硫仪器使用说明书鹤壁市华泰仪器仪表有限公司3本仪器采用管式高温炉为燃烧炉，其加热元件为一端接线的双螺纹硅碳管，型号为Φ40/30×200，为保护硅碳管，在其外套一刚玉护管。然后再填充高铝和硅酸铝保温棉以达到良好的保温性能，燃烧管采用刚玉管，直接放入硅碳管内。4、电解池和搅拌器电解池用有机玻璃制成，容积约400毫升，在上盖固定有一对铂电解电极和一对铂指示电极，上盖与其壳体用橡胶密封圈密封，电解电极面积1cm×1.5cm，电解阴电极置于电解池的中心，电解阳...
