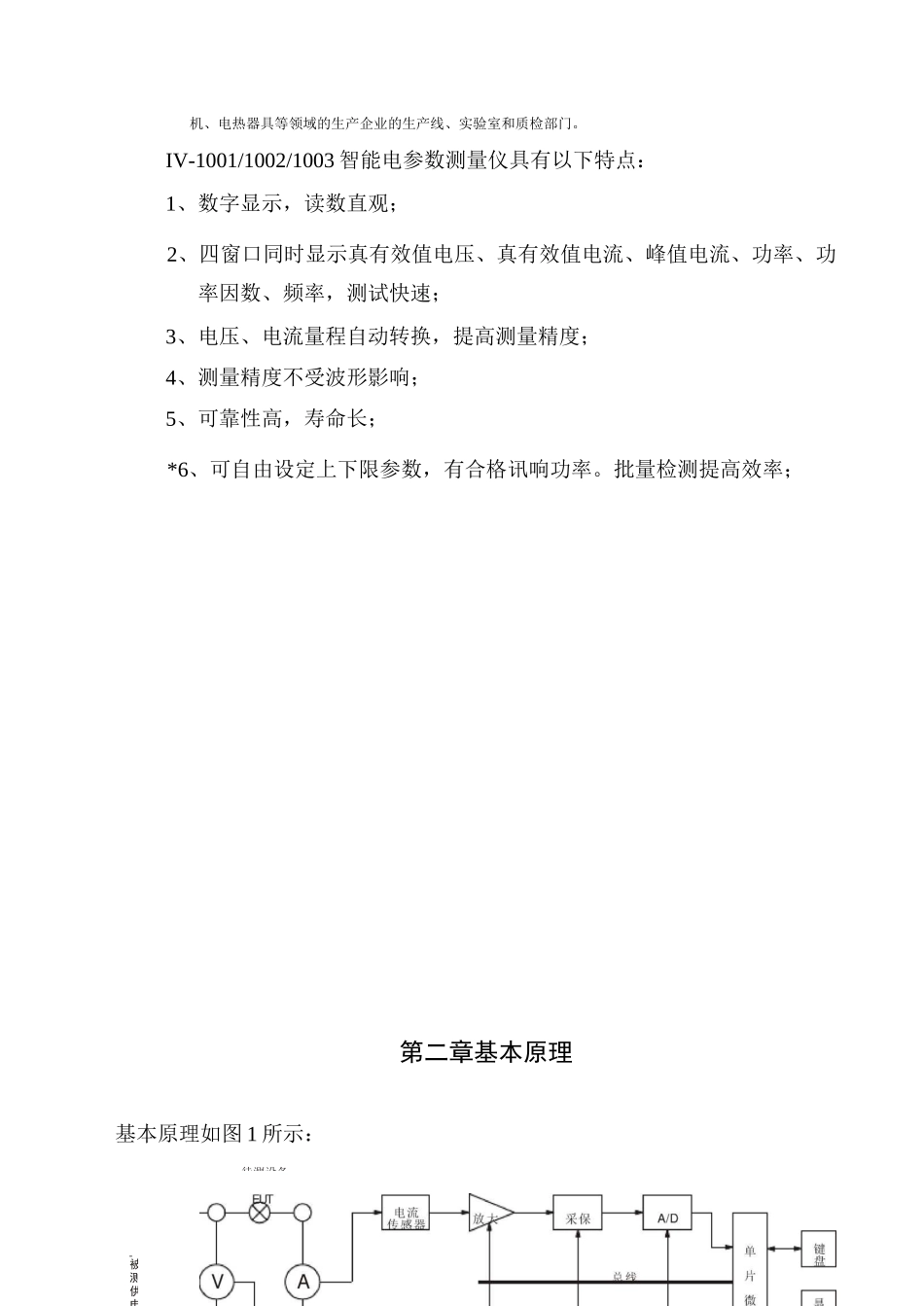

智能电参数测量仪IV-1001/1002/1003使用手册第一章概述IV-1001/1002/1003智能电参数测量仪是集电压测试、电流测试、功率测试、功率因数测试于一体的多功能测量仪。内部采用高速度处理器，是一种智能式电工仪表。广泛应用于照明电器、电动工具、家用电器、电被测供电机、电热器具等领域的生产企业的生产线、实验室和质检部门。IV-1001/1002/1003智能电参数测量仪具有以下特点：1、数字显示，读数直观；2、四窗口同时显示真有效值电压、真有效值电流、峰值电流、功率、功率因数、频率，测试快速；3、电压、电流量程自动转换，提高测量精度；4、测量精度不受波形影响；5、可靠性高，寿命长；*6、可自由设定上下限参数，有合格讯响功率。批量检测提高效率；第二章基本原理基本原理如图1所示：待测设备被测供电U='1艺（U.）2讯i=1I=;1-艺（IJ2RMS■■■■）Ni=1PF=PUXI图1基本原理框图如图1所示，仪器由模拟部分和数字部分组成。模拟部分主要由传感器、程控放大器、采样保持器和A/D等电路组成。数字部分包含微型计算机、数据存储器和显示部分组成。被测电压信号通过电压传感器后，信号降低为弱电压信号，根据信号大小，由微型计算机控制，进行程控放大，并通过采样保持器，由模拟/数字转换器A/D把电压转换成数字信号，并把数字信号传输至微型计算机，计算出电压真有效值（URMS）并把数值输出到显示器显示。被测电流信号通过电流传感器后，信号转换为弱电压信号，同被测电压一样，经过程控放大、采样保持、A/D转换，在微型计算机里计算出电流真有效值（IRMS）和电流峰值（Ip）后并显示。电压真有效值（URMS）、电流真有效值（IRMS）、有功功率（P）、功率因数（PF）峰值测量按如下公式计算：上式中N为以周期内采样的点数（周期取决于被测信号的频率），ui和Ii为某一采样时刻的数值。第三章技术指标一、测量范围和基本误差IV-1001型测量项目测量范围基本误差真有效值电压1.00V〜300.0V（自动量程）土（0.4%读数+0.1%量程+3字）真有效值电流0.1mA〜3000mA（自动量程）土（0.4%读数+0.1%量程+3字）峰值电流1mA〜3500mA（自动量程）土（0.4%读数+0.1%量程+3字）功率0.01W〜900W土（0.4%读数+0.1%量程+3字）功率因数0.000〜1.000土（0.004+0.001/读数+3字）频率16Hz-650Hz土0.5HzIV-1002型测量项目测量范围基本误差真有效值电压1.00V~300.0V（自动量程）土（0.4%读数+0.1%量程+3字）真有效值电流0.001A~10A（自动量程）土（0.4%读数+0.1%量程+3字）峰值电流0.001A~12A（自动量程）土（0.4%读数+0.1%量程+3字）功率0.01W~3000W土（0.4%读数+0.1%量程+3字）功率因数0.000~1.000土（0.004+0.001/读数+3字）频率16Hz-650Hz土0.5HzIV-1003型测量项目测量范围基本误差真有效值电压1.00V~300.0V（自动量程）土（0.4%读数+0.1%量程+3字）真有效值电流0.001A~10A（自动量程）土（0.4%读数+0.1%量程+3字）220V±10%45Hz〜65Hz峰值电流0.001A~12A（自动量程）±（0.4%读数+0.1%量程+3字）功率0.03W〜3000W±（0.4%读数+0.1%量程+3字）功率因数0.000~1.000±(0.004+0.001/读数+3字)频率16Hz-650Hz±0.5Hz二、仪器供电要求供电电压：电源频率：最大功率：三、外形尺寸：宽X高乂深=220mniX100mmX365mm(IV-1003:宽X高X深=220mm<100mmX300mm)仪表重量：约2.5千克(IV-1003约2.2千克)图2仪器外观图(1001,1002,1003)H36o■1图2仪器外观图(1001,1002,)图2仪器外观图(1003,)第四章操作说明、仪器前面板如图3所示:图3仪器前面板仪器后面板如图4所示:图4仪器后面板三、测量与接线方法测量接线见“图4仪器后面板”1.左边标有“ACSOURCE”的电源插座为被测物电源输入插座（被测负载所需的供电电源，比如被测负载为节能灯，该灯要求120V供电，则应由此输入120V电压）2.中间标有“LOAD”的白色万能插座为被测物的电源输出插座（被测负载所需的供电电源由此输出），在被测电压或电流有高频成分，或者测量大电流时，接线时应注意可能会产生相互干扰和噪音，影响测量精度。注意：在接线中应根据被测件的工作电流，选用足够粗的导线，以免导线电阻过大，产生附加测量误差，并可能使导线发热，发生危险。导线应尽量短，导线应尽...
