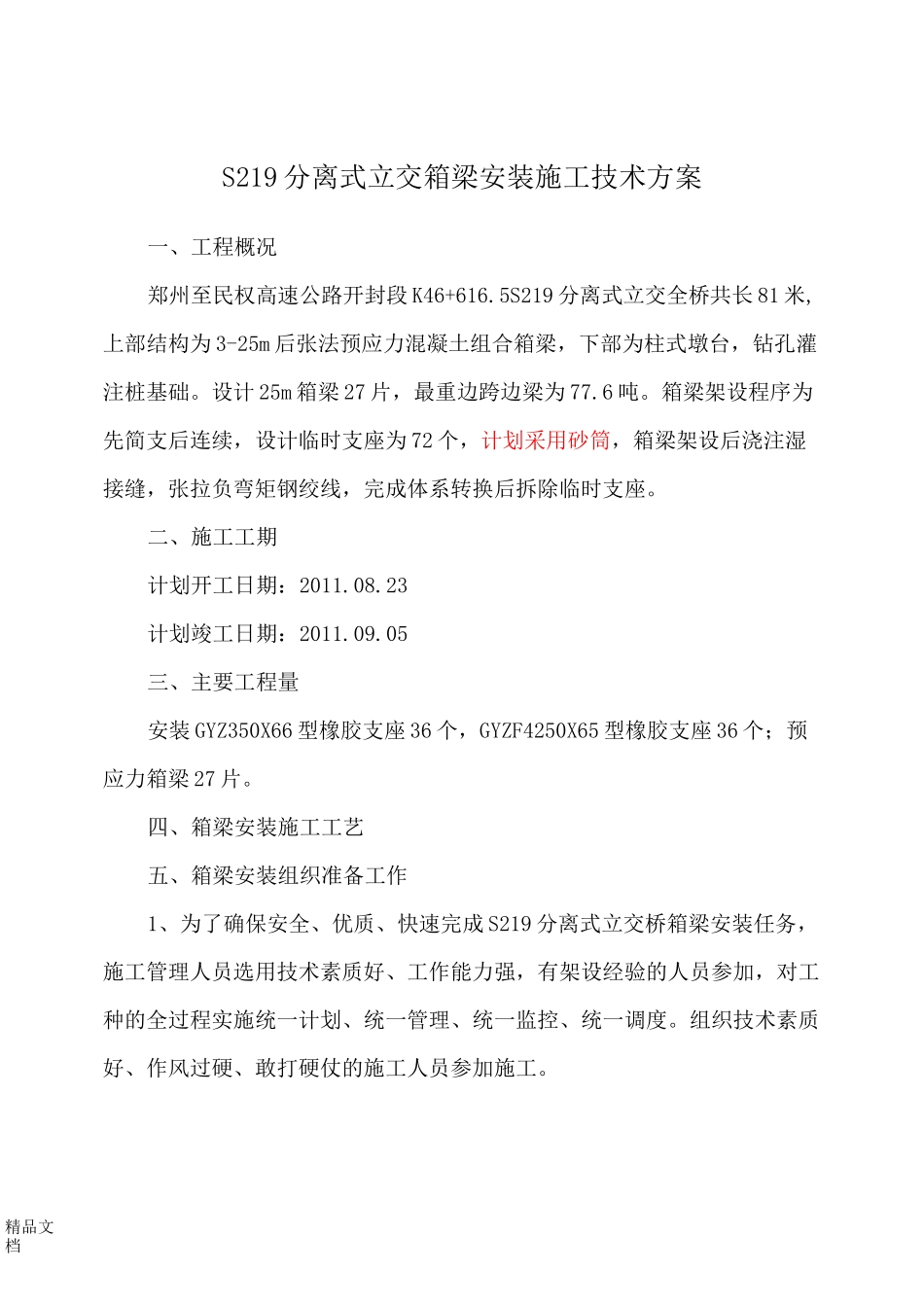

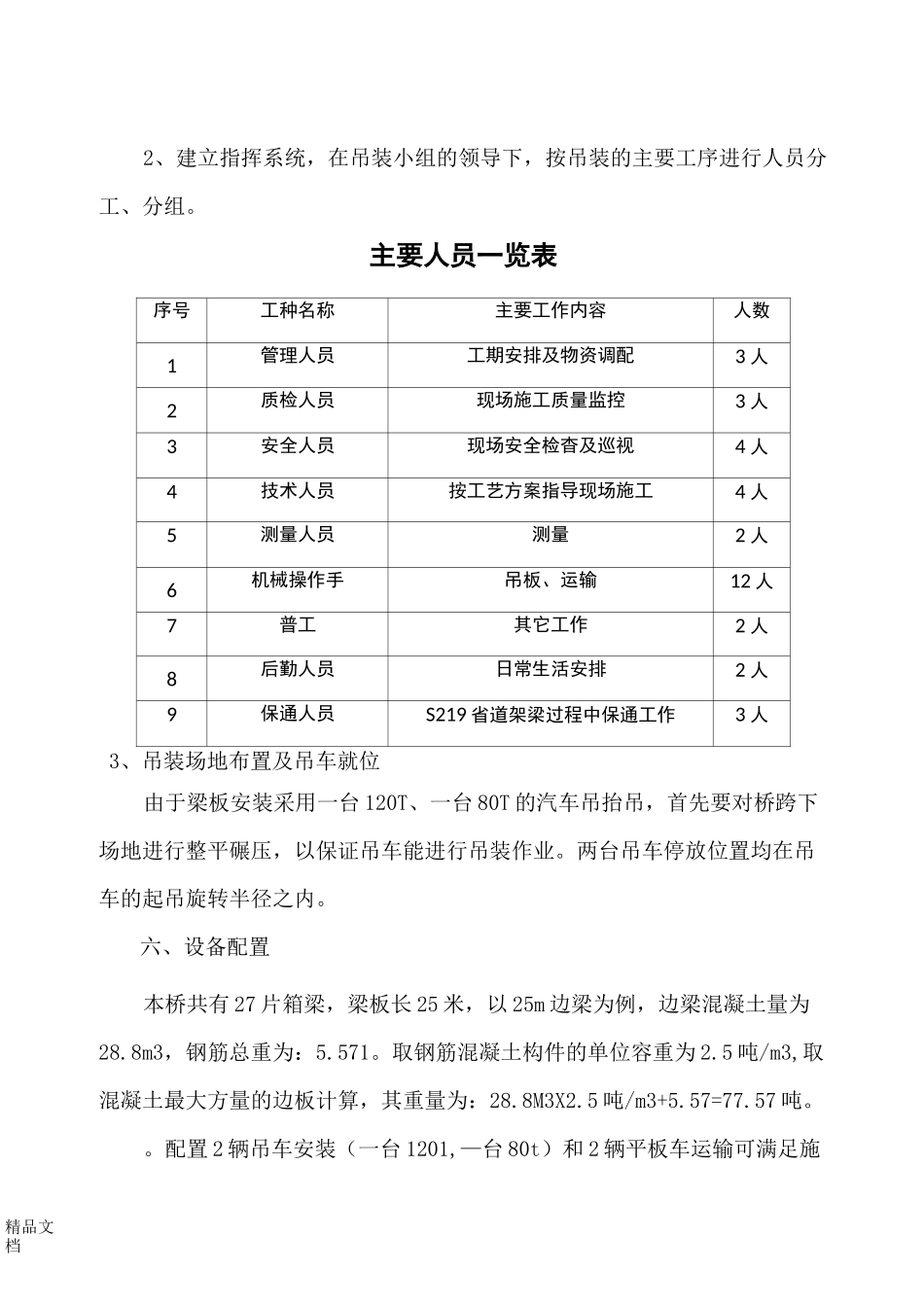

精品文档S219分离式立交箱梁安装施工技术方案一、工程概况郑州至民权高速公路开封段K46+616.5S219分离式立交全桥共长81米,上部结构为3-25m后张法预应力混凝土组合箱梁，下部为柱式墩台，钻孔灌注桩基础。设计25m箱梁27片，最重边跨边梁为77.6吨。箱梁架设程序为先简支后连续，设计临时支座为72个，计划采用砂筒，箱梁架设后浇注湿接缝，张拉负弯矩钢绞线，完成体系转换后拆除临时支座。二、施工工期计划开工日期：2011.08.23计划竣工日期：2011.09.05三、主要工程量安装GYZ350X66型橡胶支座36个，GYZF4250X65型橡胶支座36个；预应力箱梁27片。四、箱梁安装施工工艺五、箱梁安装组织准备工作1、为了确保安全、优质、快速完成S219分离式立交桥箱梁安装任务，施工管理人员选用技术素质好、工作能力强，有架设经验的人员参加，对工种的全过程实施统一计划、统一管理、统一监控、统一调度。组织技术素质好、作风过硬、敢打硬仗的施工人员参加施工。精品文档箱梁安装工艺流程框图V精品文档2、建立指挥系统，在吊装小组的领导下，按吊装的主要工序进行人员分工、分组。主要人员一览表序号工种名称主要工作内容人数1管理人员工期安排及物资调配3人2质检人员现场施工质量监控3人3安全人员现场安全检杳及巡视4人4技术人员按工艺方案指导现场施工4人5测量人员测量2人6机械操作手吊板、运输12人7普工其它工作2人8后勤人员日常生活安排2人9保通人员S219省道架梁过程中保通工作3人3、吊装场地布置及吊车就位由于梁板安装采用一台120T、一台80T的汽车吊抬吊，首先要对桥跨下场地进行整平碾压，以保证吊车能进行吊装作业。两台吊车停放位置均在吊车的起吊旋转半径之内。六、设备配置本桥共有27片箱梁，梁板长25米，以25m边梁为例，边梁混凝土量为28.8m3，钢筋总重为：5.571。取钢筋混凝土构件的单位容重为2.5吨/m3,取混凝土最大方量的边板计算，其重量为：28.8M3X2.5吨/m3+5.57=77.57吨。。配置2辆吊车安装（一台1201,—台80t）和2辆平板车运输可满足施精品文档工要求。吊车选用的验算1）起重高度的计算H$H1+H2+H3+H4=7+0.3+1.2+1.425=9.925mH——起重机的起重高度，停机面至钓钩的距离；H1——安装支座表面高度，停机面至安装支座表面的距离7m；H2——安装间隙，一般取0.2~0.3m；H3――绑扎点至箱梁起吊后底面的距离；取板厚1.2m；H4——索具高度，绑扎点至吊钩的距离，取最大板宽2.85/2=1.425m;2）双机台吊起重量计算K（Q主+Q畐I」）$Q1+Q2=77.6+0.2=77.8吨K——起重量降低系数，一般取0.8；Q主主机起重量Q副副机起重量Q1构件重量（取重量边板60吨）Q2——索具重量（0.2吨）3）选取吊车的工作性能：①吊装边板选取参数工作幅度：6米；起重臂长：17.6米；起重量：120吨、80吨。K(Q主+Q副)=0.8X(120+80)=160$Q1+Q2=77.8吨因此起重量满足要求。取停机点距起吊点水平距离为6m,可计算出起重机的起重高度H=16.55m上H1+H2+H3+H4=9.925m。精品文档因此起重高度满足要求。②吊装中板选取参数工作幅度：8米；起重臂长：17.6米；起重量：120吨、80吨。K(Q主+Q副)=0.8X(120+80)=160$Q1+Q2=77.8吨因此起重量满足要求。取停机点距起吊点水平距离为8m,可计算出起重机的起重高度H=15.7m上H1+H2+H3+H4=9.925m。因此起重高度满足要求。主要施工设备表序号机械名称规格型号及用途数量1汽车吊机吊装梁板2辆2平板车运输4辆七、梁板安装的主要施工方法与技术控制1、测量放样1.1平面轴线测量及弹线盖梁施工完毕后，测量队测设出盖梁顶纵横轴线，用钢钉或油漆作好标记，并用墨线弹出轴线。然后根据轴线位置，弹出临时支座线、固定支座线、板梁位置边线，并标示出各个临时支座、固定支座位置。板梁安装前，首先进行支座位置、板梁位置边线测量放样等工序交接验收。1.2高程测量高程放样可直接采用控制网中的控制点引至盖梁顶上，为盖梁支撑垫石建立高程控制线，以控制各墩帽支座垫石顶面标高及支座顶标高。2、临时支座安装精品文档临时支座采用工厂集中加工的沙筒，为圆柱状，分为砂桶和垫块两部分。内筒为①160X160mm壁厚为5mm的预制C30砼垫块、外筒为①200X200mm壁厚为10mm，底厚为5mm，制作时严格控制厚度及平整度，对临...
