音响放大器设计与制作.VIP免费

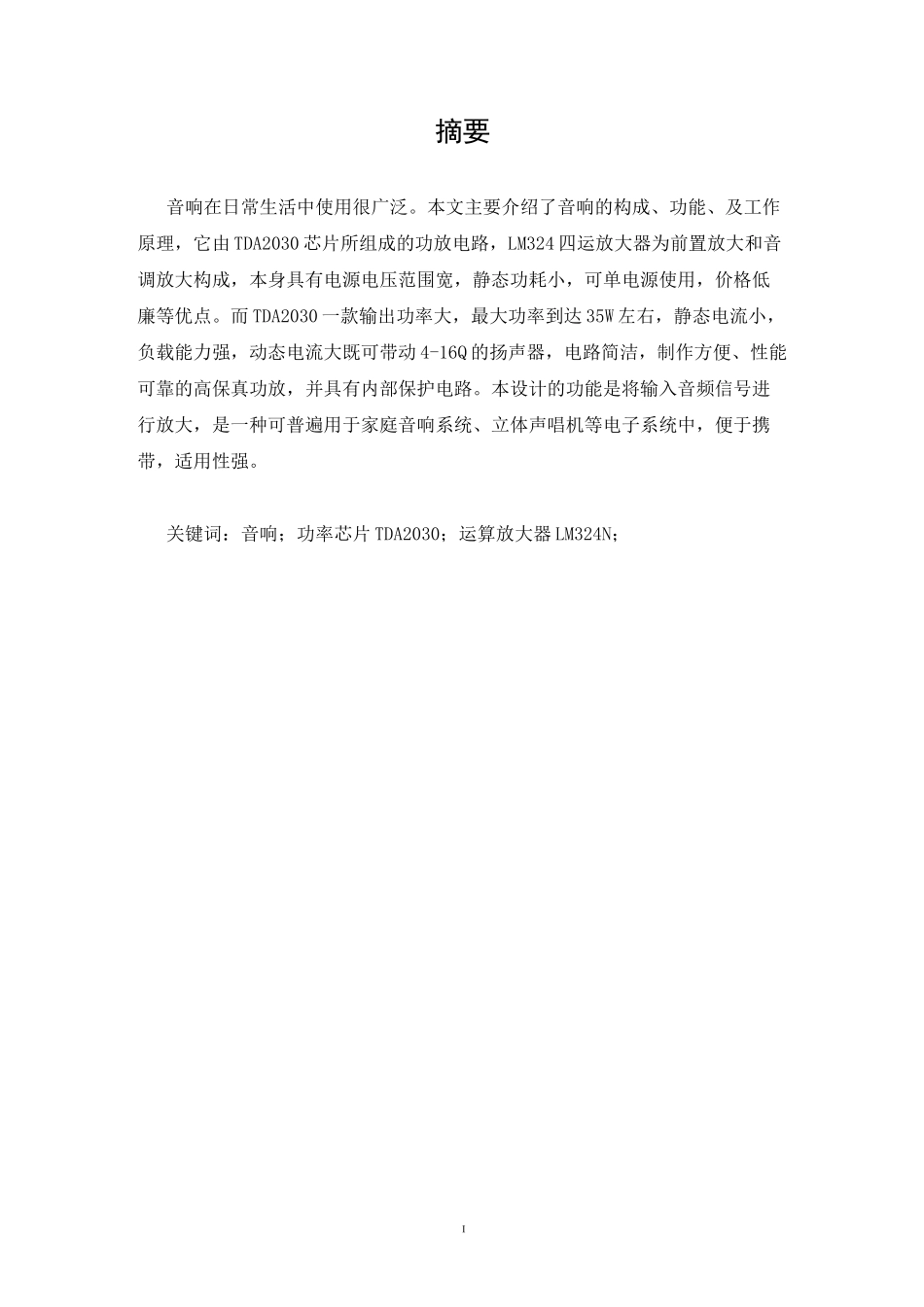

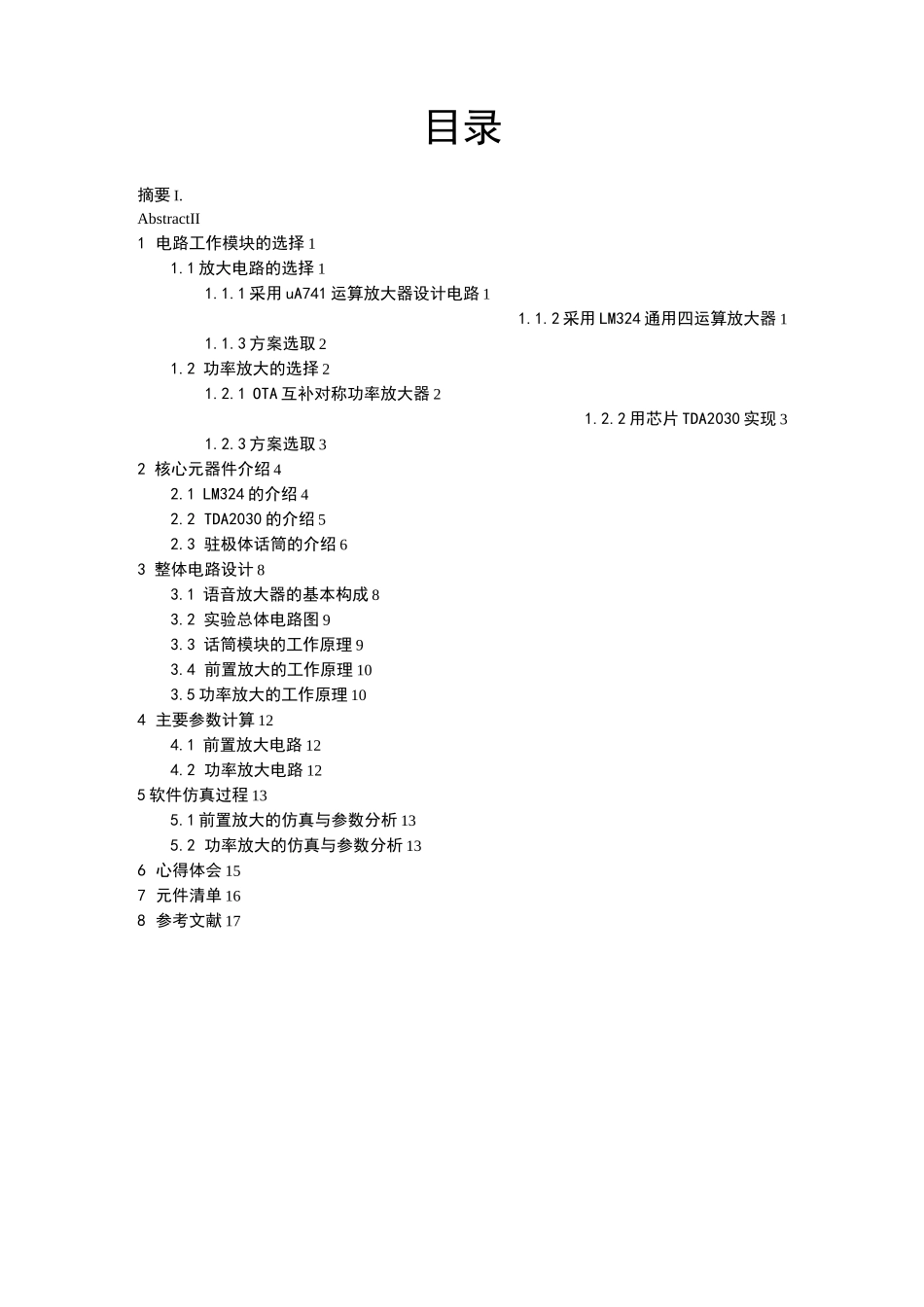

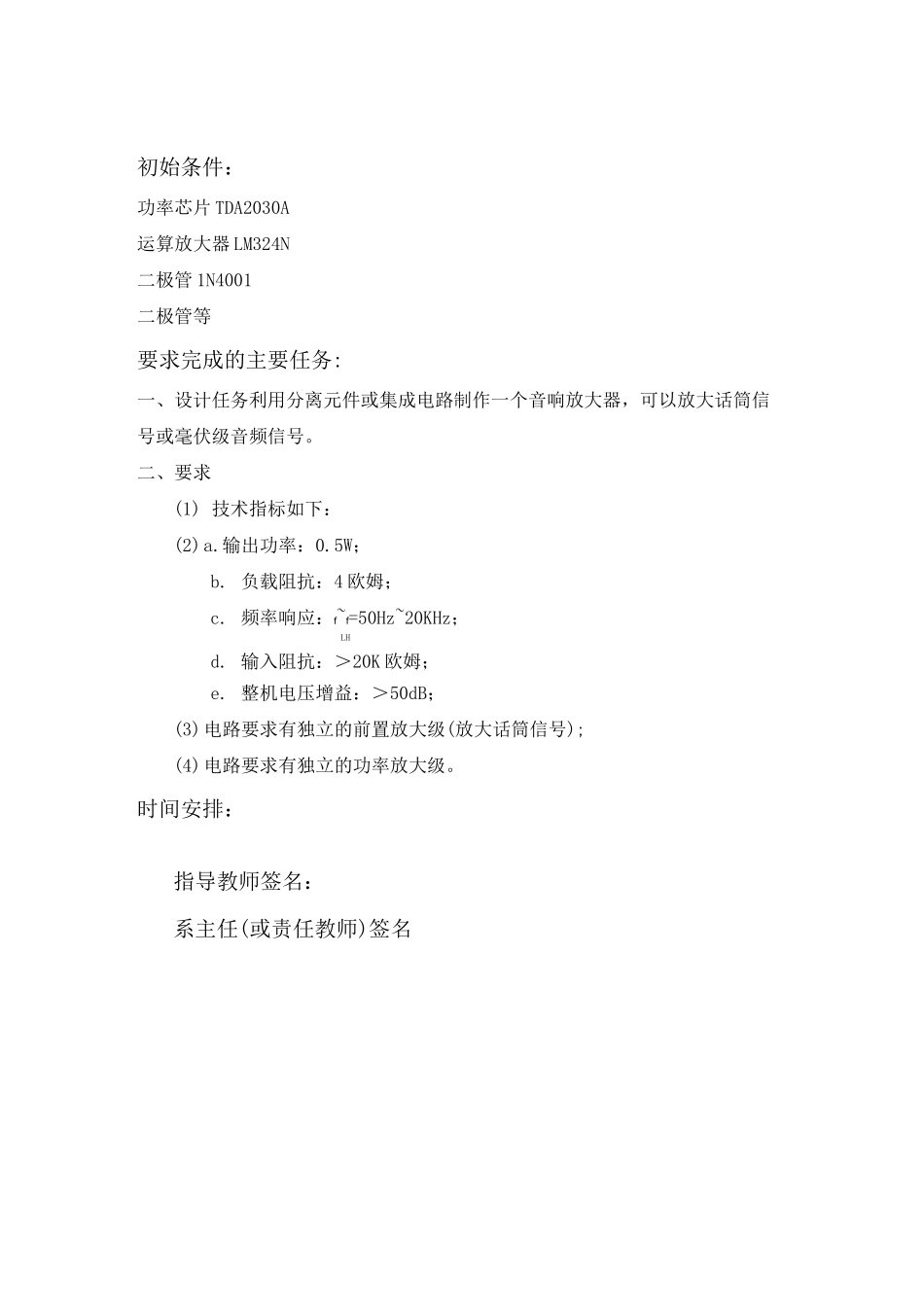

初始条件：功率芯片TDA2030A运算放大器LM324N二极管1N4001二极管等要求完成的主要任务:一、设计任务利用分离元件或集成电路制作一个音响放大器，可以放大话筒信号或毫伏级音频信号。二、要求(1)技术指标如下：(2)a.输出功率：0.5W；b.负载阻抗：4欧姆；c.频率响应：f~f=50Hz~20KHz；LHd.输入阻抗：＞20K欧姆；e.整机电压增益：＞50dB；(3)电路要求有独立的前置放大级(放大话筒信号);(4)电路要求有独立的功率放大级。时间安排：指导教师签名：系主任(或责任教师)签名目录摘要I.AbstractII1电路工作模块的选择11.1放大电路的选择11.1.1采用uA741运算放大器设计电路11.1.2采用LM324通用四运算放大器11.1.3方案选取21.2功率放大的选择21.2.1OTA互补对称功率放大器21.2.2用芯片TDA2030实现31.2.3方案选取32核心元器件介绍42.1LM324的介绍42.2TDA2030的介绍52.3驻极体话筒的介绍63整体电路设计83.1语音放大器的基本构成83.2实验总体电路图93.3话筒模块的工作原理93.4前置放大的工作原理103.5功率放大的工作原理104主要参数计算124.1前置放大电路124.2功率放大电路125软件仿真过程135.1前置放大的仿真与参数分析135.2功率放大的仿真与参数分析136心得体会157元件清单168参考文献17I摘要音响在日常生活中使用很广泛。本文主要介绍了音响的构成、功能、及工作原理，它由TDA2030芯片所组成的功放电路，LM324四运放大器为前置放大和音调放大构成，本身具有电源电压范围宽，静态功耗小，可单电源使用，价格低廉等优点。而TDA2030一款输出功率大，最大功率到达35W左右，静态电流小，负载能力强，动态电流大既可带动4-16Q的扬声器，电路简洁，制作方便、性能可靠的高保真功放，并具有内部保护电路。本设计的功能是将输入音频信号进行放大，是一种可普遍用于家庭音响系统、立体声唱机等电子系统中，便于携带，适用性强。关键词：音响；功率芯片TDA2030；运算放大器LM324N；2AbstractThesoundiswidelyusedinourlives.Thisarticledescribesthesoundofthecomposition,function,andprinciple,itisformedbytheTDA2030chippoweramplifiercircuit,LM324quadopampasthepreampandtonetoenlargeconstituteitselfwithsupplyvoltagerange,thestaticpowerconsumptioncanbeasinglepoweruseandlowcostadvantages.TheTDA2030ahighoutputpower,maximumpowerreaches35Worso,thestaticcurrent,loadcapacity,dynamiccurrentcandrivelarge4-16Qspeaker,circuitsimplicity,makingconvenientandreliablehigh-fidelitypoweramplifier,andaninternalprotectioncircuit.Thisdesignfeatureistheinputaudiosignalamplification,itisgenerallyavailableforhomeaudiosystems,stereoplayerandotherelectronicsystem,portableapplicability.Keywords:audio;powerchipTDA2030;operationalamplifierLM324N;1•-6V-•U41电路工作模块的选择1.1放大电路的选择1.1.1采用uA741运算放大器设计电路采用uA741运算放大器设计电路，uA741通用高增益运算通用放大器，早些年最常用的运放之一•应用非常广泛，双列直插8脚或圆筒8脚封装。工作电压土22V,差分电压±30V,输入电压±18V,允许功耗500mW。1.1.2采用LM324通用四运算放大器>R6R7：：—屁？IgdziokaC11U2A1■■](|■1OpF:：RS：—：150kD图1-1VCC2图1-2采用LM324通用四运算放大器，双列直插8脚封装，的内部包含四组形式完全相同的运算放大器，除电源共用外，四组运放相互独立。它有5个引出脚，其中“+”、“-”为两个信号输入端，“V+”、“V-”为正、负电源端，“Vo”为输出端。两个信号输入端中,Vi-（-）为反相输入端，表示运放，输出端Vo的信号与该输入端的位相反；Vi+（+）为同相输入端，表示运放输出端Vo的信号与该输入端的相位相同。1.1.3方案选取uA741是通用放大器，性能不是很好,满足一般需求，而LM324四运放大器具有电源电压范围宽，静态功耗小，可单电源使用，价格低廉等优点，本设计放大倍数不高，LM324能达到f=10KHz的频响要求，故选用LM324四运放大器。1.2功率放大的选择1.2.10TA互补对称功率放大器TiC]•」°——!耳图1-3OTL电路通常由两个对称的异型管构成，因此又称为互补...
