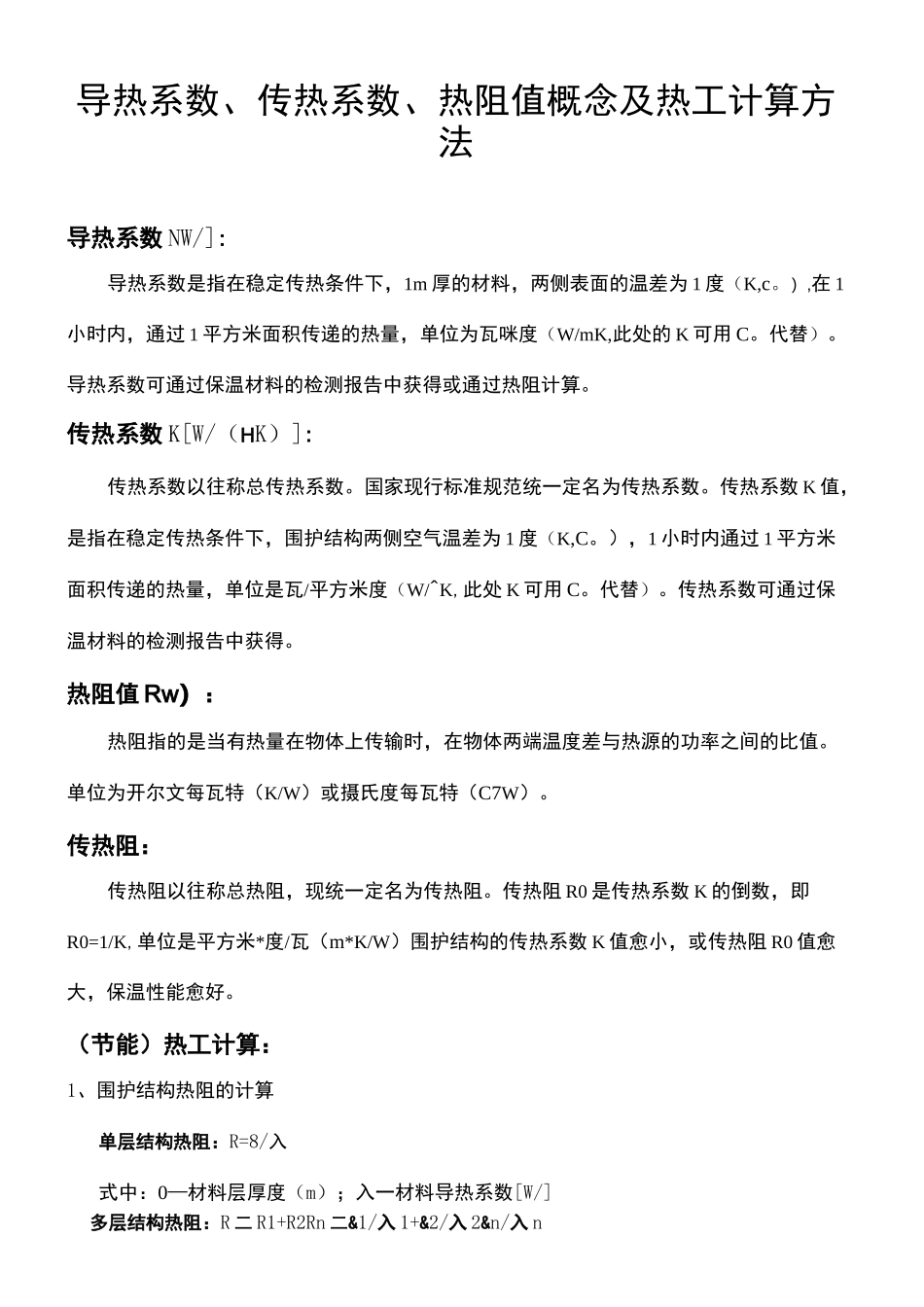

导热系数传热系数热阻值概念及热工计算方法简述实用版NewlycompiledonNovember23,2020导热系数、传热系数、热阻值概念及热工计算方法导热系数NW/]:导热系数是指在稳定传热条件下，1m厚的材料，两侧表面的温差为1度（K,c。）,在1小时内，通过1平方米面积传递的热量，单位为瓦咪度（W/mK,此处的K可用C。代替）。导热系数可通过保温材料的检测报告中获得或通过热阻计算。传热系数K[W/（HK）]:传热系数以往称总传热系数。国家现行标准规范统一定名为传热系数。传热系数K值，是指在稳定传热条件下，围护结构两侧空气温差为1度（K,C。），1小时内通过1平方米面积传递的热量，单位是瓦/平方米度（W/^K,此处K可用C。代替）。传热系数可通过保温材料的检测报告中获得。热阻值Rw）：热阻指的是当有热量在物体上传输时，在物体两端温度差与热源的功率之间的比值。单位为开尔文每瓦特（K/W）或摄氏度每瓦特（C7W）。传热阻：传热阻以往称总热阻，现统一定名为传热阻。传热阻R0是传热系数K的倒数，即R0=1/K,单位是平方米*度/瓦（m*K/W）围护结构的传热系数K值愈小，或传热阻R0值愈大，保温性能愈好。（节能）热工计算：1、围护结构热阻的计算单层结构热阻：R=8/入式中：0—材料层厚度（m）；入一材料导热系数[W/]多层结构热阻：R二R1+R2Rn二&1/入1+&2/入2&n/入n式中：Rl、R2、一-Rn—各层材料热阻w)01、02、---血一各层材料厚度(m)入1、入2、---入n—各层材料导热系数[W/]2、围护结构的传热阻R0=Ri+R+Re式中：Ri一内表面换热阻w)(—般取Re一外表面换热阻w)(—般取R一围护结构热阻w)3、围护结构传热系数计算K=1/R0式中：RO—围护结构传热阻外墙受周边热桥影响条件下，其平均传热系数的计算Km=(KpFp+Kb1Fb1+Kb2Fb2+Kb3Fb3)/(Fp+Fb1+Fb2+Fb3)式中:Km—外墙的平均传热系数[W/]Kp—外墙主体部位传热系数[W/]Kbl、Kb2、Kb3—外墙周边热桥部位的传热系数[W/]Fp—外墙主体部位的面积Fbl、Fb2、Fb3—外墙周边热桥部位的面积4、单—材料热工计算运算式①热阻值Rw)=1/传热系数K[W/(^K)]②导热系数入[W/]=厚度6(m)/热阻值Rw)③厚度6(m)=热阻值Rw)*导热系数入[W/]④厚度6(m)=导热系数入[W/]/传热系数K[W/(m?K)]5、围护结构设计厚度的计算厚度6(m)=热阻值Rw)*导热系数入[W/]*修正系数(见下表)R值和入值是用于衡量建筑材料或装配材料热学性能的两个指标。R值代表建筑材料阻止热量穿过的能力。R值越高，材料的阻热和隔热性能越高。反之入值越低，材料的阻热和隔热性能越高。节能建筑常用材料热物理性能参数表(试行)一、常用墙体材料序号类别\名称容重(Kg/ms)导热系数(W/m・K)蓄热系数W/(m2•K)备注1粘土多孔砖KP1-190/24014002粘土多孔砖KM1-190/24014003灰砂砖24019004炉渣砖24017005煤矸石烧结砖17006煤矸石多孔砖14007粉煤灰烧结砖16008粉煤灰蒸养砖16009混凝土双排孔砌块190130010混凝土单排孔砌块190120011混凝土多孔砖(240X115X90)150012混凝土多孔砖(240X190X90)150013混凝土砌块内填膨胀珍珠岩(单排孔)130014煤矸石砌块内填膨胀珍珠LJU130015ALC加气混凝土砌块500用于墙体修正系数；用于屋面修正系数；16粉煤灰加气混凝土砌块700用于墙体修正系数；用于屋面修正系数；17烧结淤泥普通砖1700修正系数18烧结淤泥多孔砖1300修正系数19页岩模数烧结砖1300修正系数二、常用保温材料序号类别\名称容重(Kg/ms)导热系数(W/m・K)蓄热系数W/(m2•K)备注20水泥基复合保温砂浆(W型)400用于屋面修正系数；用于墙体修正系数；21水泥基复合保温砂浆(L型)250用于屋面修正系数；用于墙体修正系数；22水泥基无机矿物轻集料保温砂浆450适用于内保温23粉刷石膏保温砂浆500适用于内保温24挤塑聚苯板(XPS)25〜35用于屋面修正系数；用于墙体修正系数；25模塑聚苯板(EPS)18〜22用于墙体修正系数；26聚氨酯(外墙外保温)30用于墙体修正系数；27聚氨酯(屋面保温)35〜50用于屋面修正系数；注：保温装饰板根据所选保温材料不同，选用相应的热工性能参数及修正系数。三、混凝土普通混凝土序号类别\名称容重(Kg/m3)导热系数(W/m•K)蓄热系数W/(m2•K)备注28钢筋混凝土2500修正系数；轻骨料混凝土序号类别\名称容重(Kg/m3)导热系数(W/m•K)...
