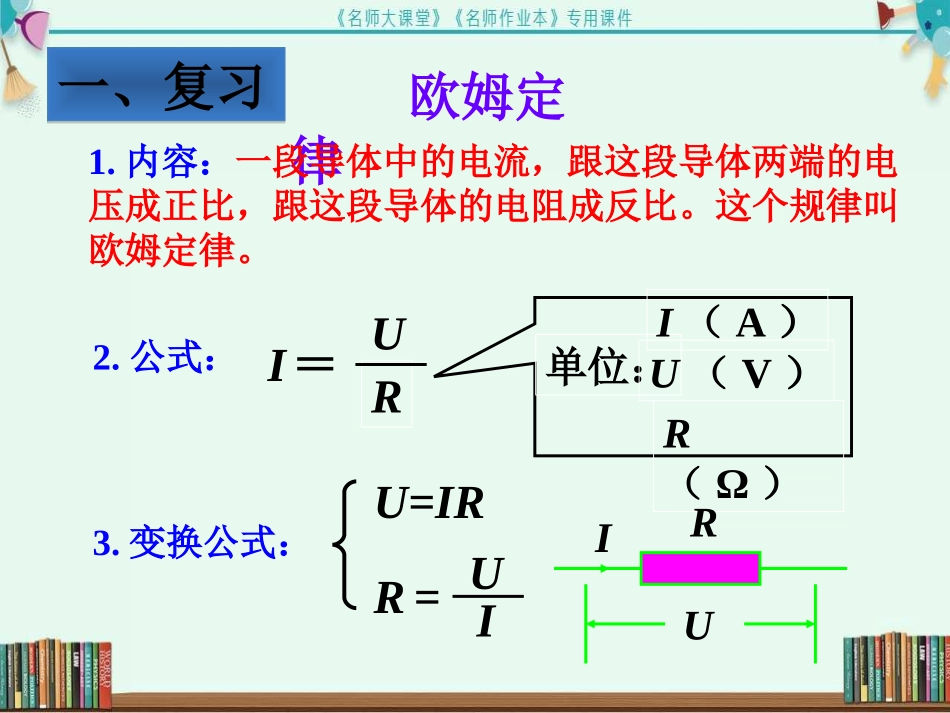

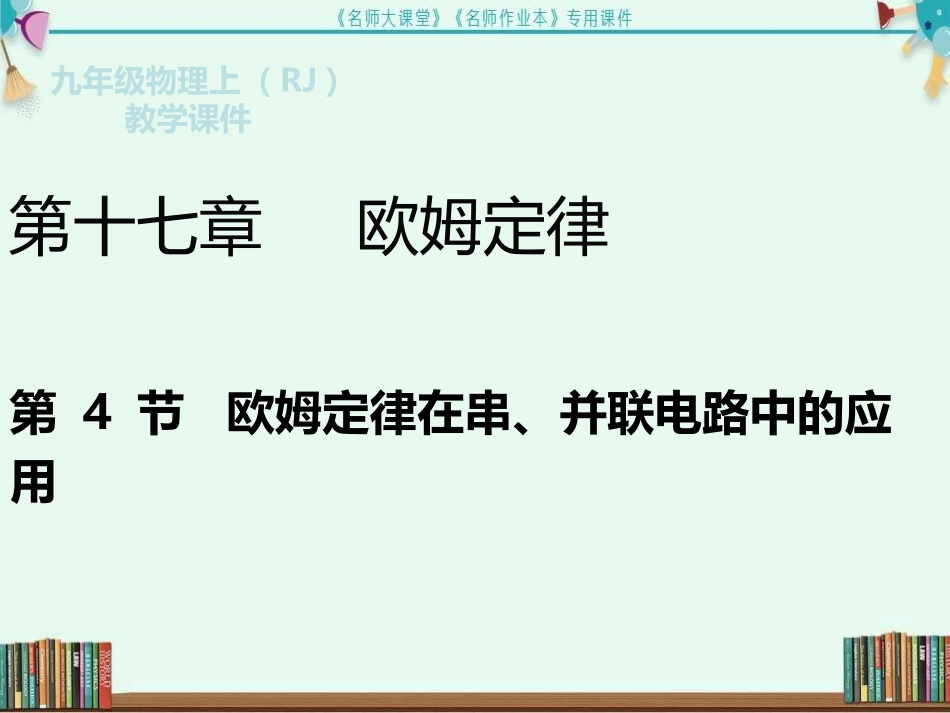

湖北海豚图书发行有限公司《名师大课堂》《名师作业本》系列丛书课件http://www.hbhrsj.com第4节欧姆定律在串、并联电路中的应用九年级物理上（RJ）教学课件第十七章欧姆定律欧姆定律1.内容：一段导体中的电流，跟这段导体两端的电压成正比，跟这段导体的电阻成反比。这个规律叫欧姆定律。2.公式：IRU＝3.变换公式：U=IRR=IUR（Ω）单位：I（A）U（V）RUI一、复习一、复习（1）串联电路中各处的电流是相等的；I=I1=I2=…=In（2）串联电路中的总电压等于各部分电路的电压之和。U=U1+U2+…+Un4．串联电路中的电流、电压规律：R2UIR1U1U2I2I1I1II2R2R1U（1）并联电路中干路电流等于各支路电流之和；I=I1+I2+…+In（2）并联电路中各支路两端电压相等。U=U1=U2=…=Un5．并联电路中的电流、电压规律：例1如图所示，已知I=4.5A，I2=0.9A，电源电压为36V，那么灯L1的电阻R1多大？解:L1灯和灯L2并联时L1的电流I1=I-I2=4.5A-0.9A=3.6A并联时L1的电压U1=U2=U=36VL2I2I36VL1I1R1===10ΩU1I136V3.6A例题分析二、利用欧姆定律解决问题电阻R1的阻值例2如图所示，R1=20Ω，滑动变阻器R2最大阻值为80Ω，电路接在电压为6V电路中，当滑片P由最左端滑到最右端时，电压表示数由6V变化为1.2V，则电流表示数变化范围是多少？当滑片P在最右端时串联电路的电阻多大？AVR1R2SP解：（1）滑片P在最左端U=6VR1=20ΩII===0.3AUR6V20ΩU1=U=6V（2）滑片P在最右端U=6VR1=20ΩI'R2=80ΩU1=1.2V答：（1）0.3A～0.06A（2）100Ω拓展知识：两个电阻串联：总电阻R=R1+R2。拓展知识：两个电阻串联：总电阻R=R1+R2。I'===0.06AU1R11.2V20ΩR===100ΩUI'6V0.06AR1=10ΩR2=10ΩAR=20ΩA电路中R1和R2串联与电路中只有R效果是等效的。1.电阻的串联推导串联电路的总电阻•电路图：•串联电路电流的特点：I=I1=I2•电压的特点：U=U1+U2IR2UASU2U1R1由欧姆定律可知：IRU111RIU222RIU21UUU2211RIRIIR21RRR串联电路的总电阻有什么特点？特点是：串联电路的总电阻比任何一个导体的电阻大。＋＝思考：若有n个电阻R1、R2、···、Rn串联，则它们的总电阻R等于多少？R总＝R1＋R2+···＋Ｒn•n个相同阻值的电阻串联，总电阻R总=nR学到了什么？电阻的串联即：R=R1+R2串联电路的总电阻，等于各串联电阻之和。解：（1）并联电路中，R1的阻值R1===20ΩUI112V0.6AI2===0.4AUR212V30Ω例3如图所示，R2=30Ω，电流表的示数为0.6A，电压表的示数为12V。求（1）R1的阻值；（2）并联电路总电流I；（3）并联电路总电阻R。（2）并联电路中，R2的电流12VR2R1AV拓展知识：两个电阻并联时，总电阻小于任一电阻。拓展知识：两个电阻并联时，总电阻小于任一电阻。R===12ΩUI12V1A并联电路的总电流I=I1+I2=0.6A+0.4A=1A（3）并联电路总电阻12VR2R1AV2.电阻的并联R1R2II1I2U=U1=U2I=I1+I22211并RURURU21R1R1R1并并联电路的总电阻的倒数,等于各并联电阻的倒数之和.实验研究结论：几个电阻并联后相当于增加了导体的横截面积,总电阻比其中任一个电阻的阻值都小。例4已知：R1＝20欧，R2＝60欧，求R1和R2并联时的总电阻是多大？解：由得代入数据得21111RRR2121RRRRR1560206020R电路图R0IxI0ARxA例5实验室中如果没有电压表，只有电流表。如何测量未知电阻？因为Rx和R0并联测量原理∴IxRx=I0R0Rx=I0IxR0实验步骤：（1）将电流表指针调零，按电路图连接电路；（2）闭合开关，记录电流表R0的电流为I0；（3）断开开关，将电流表接到Rx的支路并记录电流表的示数为Ix；（4）断开开关整理实验器材。R0IxI0ARxAR1一定例6变阻器的滑片P向右移动过程中，三个电表的示数如何变化？分析：＿＿＿＿；示数变大V2V1A示数变小＿＿＿＿；＿＿＿＿。R2↑→R↑→I↓=I1↓=I2U1↓U2↑U不变AR1R2SPV2V1示数变小1.如图所示电路，电源电压保持不变，若变阻器滑片P向左滑动时，则()A.V1表示数增大，A表示数减小B.V1表示数减小，A表示数减小C.V1表示数增大，A表示数增大D.V1表示数减小，A表示数增大AR1PR2V1课堂练习：c２．有两个电阻，R1=3Ω,R2=9Ω，把它们串联后接到电路中，它们的总电阻是，通过它们的电流比I1:I2=，它们两端的电压之比U1:U2=。12Ω1:11:3
