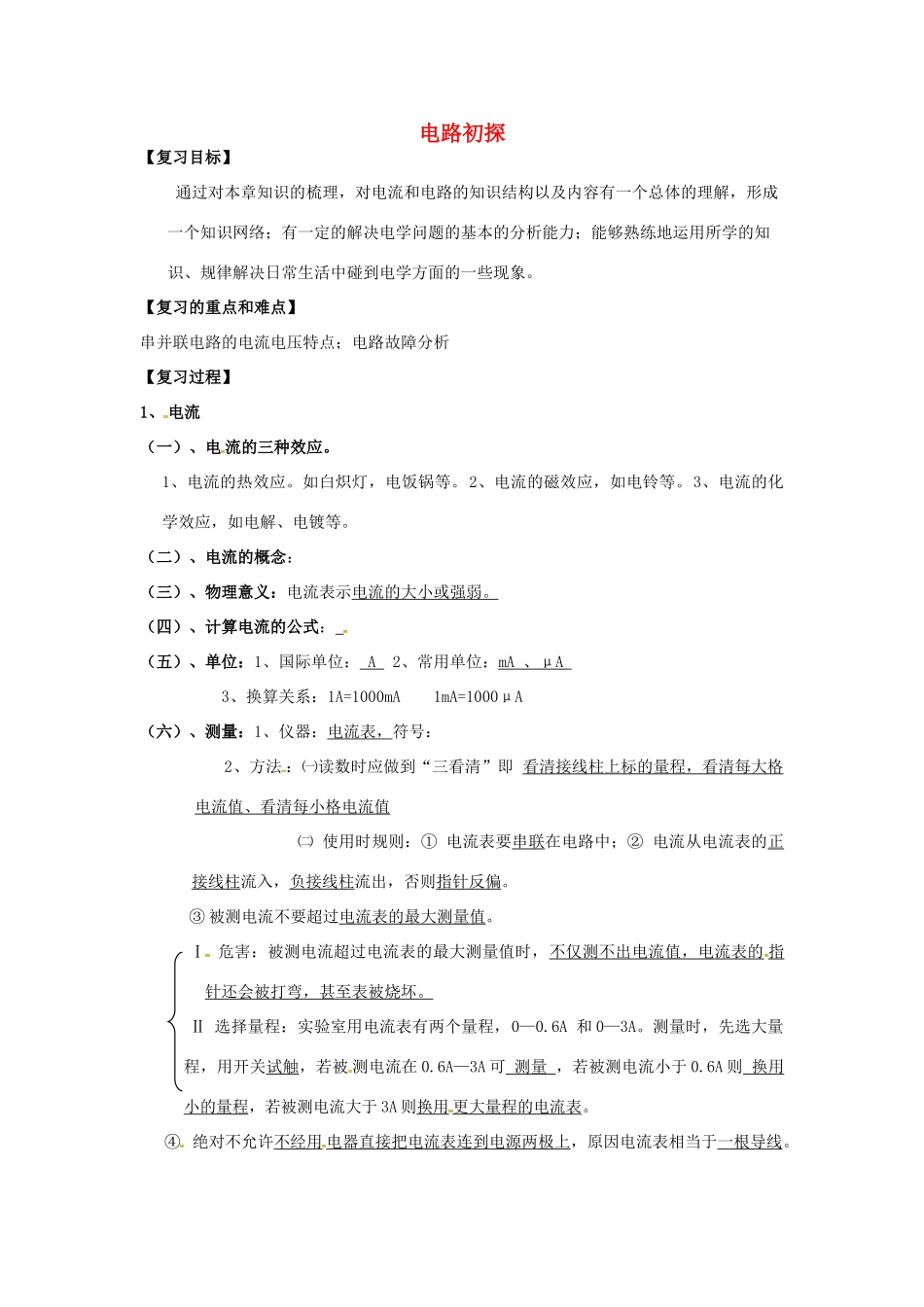

电路初探【复习目标】通过对本章知识的梳理，对电流和电路的知识结构以及内容有一个总体的理解，形成一个知识网络；有一定的解决电学问题的基本的分析能力；能够熟练地运用所学的知识、规律解决日常生活中碰到电学方面的一些现象。【复习的重点和难点】串并联电路的电流电压特点；电路故障分析【复习过程】1、电流（一）、电流的三种效应。1、电流的热效应。如白炽灯，电饭锅等。2、电流的磁效应，如电铃等。3、电流的化学效应，如电解、电镀等。（二）、电流的概念：（三）、物理意义：电流表示电流的大小或强弱。（四）、计算电流的公式：（五）、单位：1、国际单位：A2、常用单位：mA、μA3、换算关系：1A=1000mA1mA=1000μA（六）、测量：1、仪器：电流表，符号：2、方法：㈠读数时应做到“三看清”即看清接线柱上标的量程，看清每大格电流值、看清每小格电流值㈡使用时规则：①电流表要串联在电路中；②电流从电流表的正接线柱流入，负接线柱流出，否则指针反偏。③被测电流不要超过电流表的最大测量值。Ⅰ危害：被测电流超过电流表的最大测量值时，不仅测不出电流值，电流表的指针还会被打弯，甚至表被烧坏。Ⅱ选择量程：实验室用电流表有两个量程，0—0.6A和0—3A。测量时，先选大量程，用开关试触，若被测电流在0.6A—3A可测量，若被测电流小于0.6A则换用小的量程，若被测电流大于3A则换用更大量程的电流表。④绝对不允许不经用电器直接把电流表连到电源两极上，原因电流表相当于一根导线。2、电压（一）、电压的作用1、电压是形成电流的原因：电压使电路中的自由电荷定向移动形成了电流。电源是提供电压的装置。2、电路中获得持续电流的条件①电路中有电源（或电路两端有电压）②电路是连通的。注：说电压时，要说“xxx”两端的电压，说电流时，要说通过“xxx”的电流。（二）、电压的单位1、国际单位：V常用单位：kVmV、μV换算关系：1Kv＝1000V1V＝1000mV1mV＝1000μV2、记住一些电压值：一节干电池1.5V一节蓄电池2V家庭电压220V安全电压不高于36V（三）、电压测量：1、仪器：电压表，符号：2、读数时，看清接线柱上标的量程，每大格、每小格电压值3、使用规则：①电压表要并联在电路中。②电流从电压表的“正接线柱”流入，“负接线柱”流出。否则指针会反偏。③被测电压不要超过电压表的最大量程。Ⅰ危害：被测电压超过电压表的最大量程时，不仅测不出电压值，电压表的指针还会被打弯甚至烧坏电压表。Ⅱ选择量程：实验室用电压表有两个量程，0—3V和0—15V。测量时，先选大量程，用开关试触，若被测电压在3V—15V可测量，若被测电压小于3V则换用小的量程，若被测电压大于15V则换用更大量程的电压表。3、电流表、电压表的比较：电流表电压表异符号连接串联并联直接连接电源不能能量程0.6A3A3V15VVAV每大格0.2A1A1V5V每小格0.02A0.1A0.1V0.5V内阻很小，几乎为零相当于短路很大相当于开路同调零；读数时看清量程和每大（小）格；正接线柱流入，负接线柱流出；不能超过最大测量值。二、典型例题1、如图所示，闭合开关S时，灯泡L1、L2都不亮。用一段导线的两端接触a、b两点时，两灯都不亮；接触b、c两点时，两灯都不亮；接触C、d两点时，两灯都亮。则[]A.灯L1断路B.灯L2断路C.灯L2短路D.开关S断路2、所示电路中，当开关S闭合后，要使电阻R1、R2串联，甲、乙应该接入的是（）A．甲接电压表，乙接电流表B．甲接电流表，乙接电压表C．甲、乙都接电压表D．甲、乙都接电流表3、在如图5（a）所示电路中，当闭合开关后，两个电压表指针偏转均如图5（b）所示，则电阻R1和R2两端的电压分别为多少？三、串、并联电路中，电压、电流特点：1、电流特点：串联电路的电流关系：表述串联电路中各处的电流都相等公式：I＝I1=I2=I3=……并联电路的电流关系：表述：并联电路中干路中的电流等于各个支路电流之和。公式：I＝I1+I2+I3+……2、电压特点串联电路的电压关系：表述：串联电路两端的总电压等于各部分电路两端电压之和。公式：U＝U1+U2+U3+……并联电路的电压关系：表述：并联电路各支路两端的电压相等。公式：U＝U1=U2=U3=……串联电池组的电压等于：每节电池的电压之和。公式：U＝U1...
