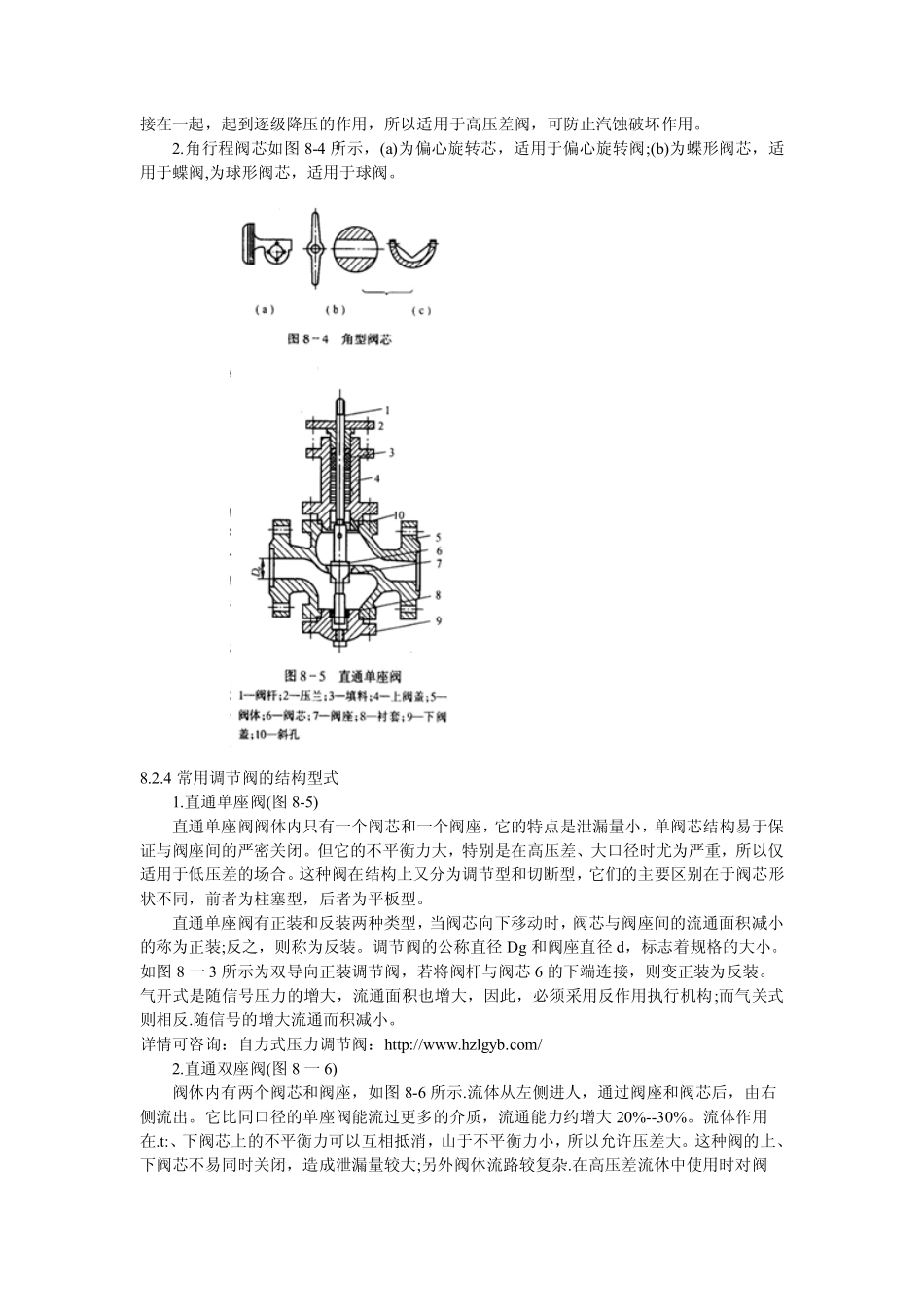

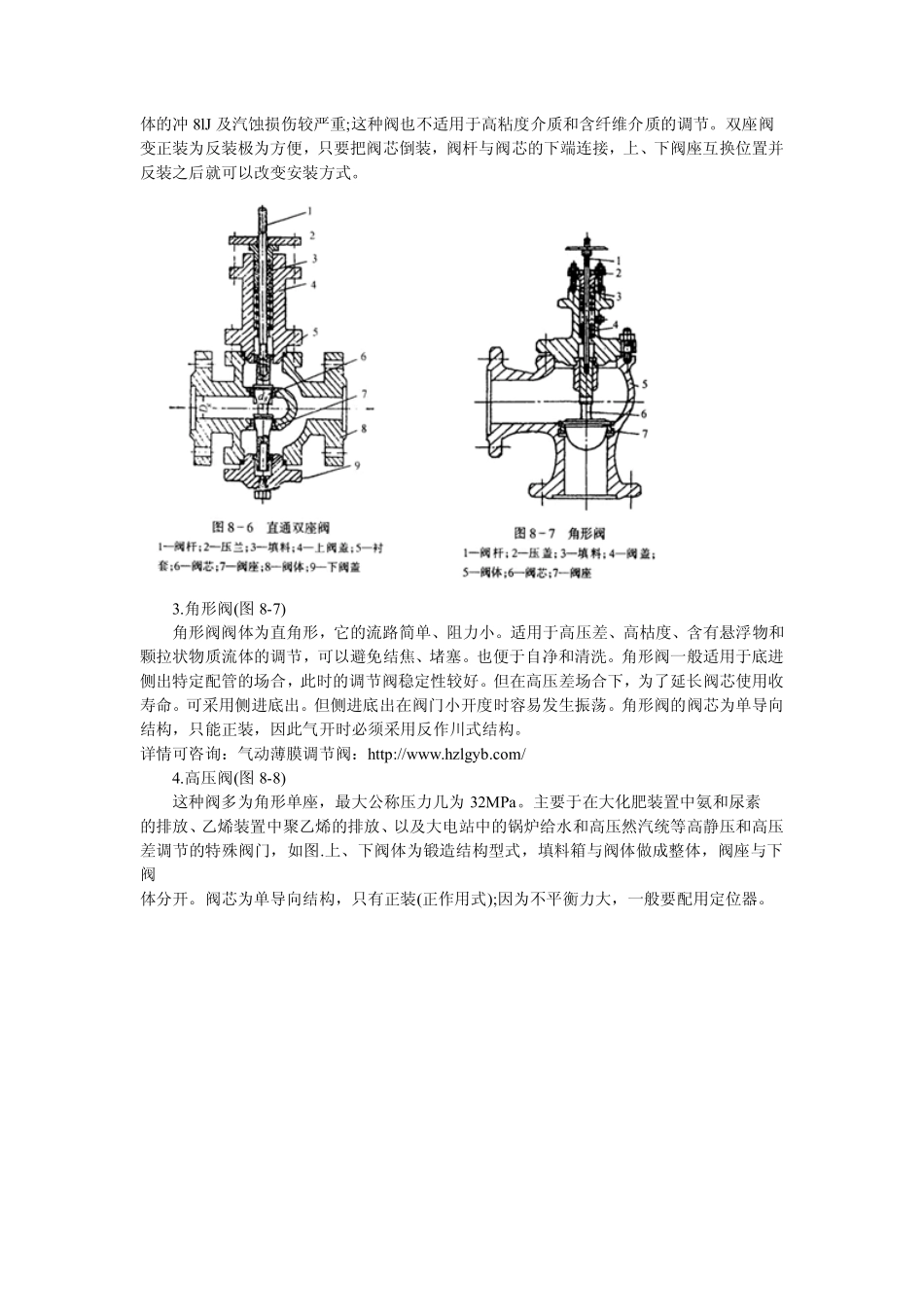

阀作为执行器的最主要的组成部分，在管路中，具有调节、截断、分配流体等功能。由于它直接在管路上工作，所以，应该满足工艺流体介质的压力、温度、腐蚀性等各方面的要求，也应符合配管以及自控方面的各种条件。调节阀与普通阀门一样，是一局部阻力可以改变的节流元件。由于阀芯在阀体内移动，改变了阀芯与阀座之间的流通面积，也就改变了阀的阻力系数，被控介质的流量也随着相应的改变，从而达到调节工艺参数的目的。根据阀内节流件的运动轨迹的不同，阀可分为直行程和角行程两大类。1.直行程阀:球形阀、角形阀、低噪声阀、高压阀、隔膜阀、分体阀、小流量阀等。1).角行程阀:偏心旋转阀、蝶阀、球阀、旋塞阀等。在自动控制系统中，作为比例式连续调节的执行器，直行程阀占使用的绝对多数，但角行程阀的发展很快，已有替代直行程阀的趋势。8.2.3调节阀阀芯型式根据调节阀的阀芯动作型式可分为直行程阀芯和角行程阀芯两大类。1.直行程阀芯(1)平板型如图8一3(a)。结构简单，具有快开特性，可作两位控制用。详情可参考：气动薄膜单座调节阀：http://www.hzlgyb.com/(2)柱塞型如图8一3(b,c,d)。其中(b)可上、下倒装，实现正、反调节;(c)适用于角型阀和高压阀;(d)适用于小流量阀。(3)窗口型如图8一3(e)。左边为合流型，右边为分流型，适用于三通调节阀。(4)多级阀芯如图8-3(f)。由于将几个阀芯串接在一起，起到逐级降压的作用，所以适用于高压差阀，可防止汽蚀破坏作用。2.角行程阀芯如图8-4所示，(a)为偏心旋转芯，适用于偏心旋转阀;(b)为蝶形阀芯，适用于蝶阀,为球形阀芯，适用于球阀。8.2.4常用调节阀的结构型式1.直通单座阀(图8-5)直通单座阀阀体内只有一个阀芯和一个阀座，它的特点是泄漏量小，单阀芯结构易于保证与阀座间的严密关闭。但它的不平衡力大，特别是在高压差、大口径时尤为严重，所以仅适用于低压差的场合。这种阀在结构上又分为调节型和切断型，它们的主要区别在于阀芯形状不同，前者为柱塞型，后者为平板型。直通单座阀有正装和反装两种类型，当阀芯向下移动时，阀芯与阀座间的流通面积减小的称为正装;反之，则称为反装。调节阀的公称直径Dg和阀座直径d，标志着规格的大小。如图8一3所示为双导向正装调节阀，若将阀杆与阀芯6的下端连接，则变正装为反装。气开式是随信号压力的增大，流通面积也增大，因此，必须采用反作用执行机构;而气关式则相反.随信号的增大流通而积减小。详情可咨询：自力式压力调节阀：http://www.hzlgyb.com/2.直通双座阀(图8一6)阀休内有两个阀芯和阀座，如图8-6所示.流体从左侧进人，通过阀座和阀芯后，由右侧流出。它比同口径的单座阀能流过更多的介质，流通能力约增大20%--30%。流体作用在.t:、下阀芯上的不平衡力可以互相抵消，山于不平衡力小，所以允许压差大。这种阀的上、下阀芯不易同时关闭，造成泄漏量较大;另外阀休流路较复杂.在高压差流休中使用时对阀体的冲8lJ及汽蚀损伤较严重;这种阀也不适用于高粘度介质和含纤维介质的调节。双座阀变正装为反装极为方便，只要把阀芯倒装，阀杆与阀芯的下端连接，上、下阀座互换位置并反装之后就可以改变安装方式。3.角形阀(图8-7)角形阀阀体为直角形，它的流路简单、阻力小。适用于高压差、高枯度、含有悬浮物和颗拉状物质流体的调节，可以避免结焦、堵塞。也便于自净和清洗。角形阀一般适用于底进侧出特定配管的场合，此时的调节阀稳定性较好。但在高压差场合下，为了延长阀芯使用收寿命。可采用侧进底出。但侧进底出在阀门小开度时容易发生振荡。角形阀的阀芯为单导向结构，只能正装，因此气开时必须采用反作川式结构。详情可咨询：气动薄膜调节阀：http://www.hzlgyb.com/4.高压阀(图8-8)这种阀多为角形单座，最大公称压力几为32MPa。主要于在大化肥装置中氨和尿素的排放、乙烯装置中聚乙烯的排放、以及大电站中的锅炉给水和高压然汽统等高静压和高压差调节的特殊阀门，如图.上、下阀体为锻造结构型式，填料箱与阀体做成整体，阀座与下阀体分开。阀芯为单导向结构，只有正装(正作用式);因为不平衡力大，一般要配用定位器。在高压差情况下，流体对材料的冲刷和汽蚀严重，为提高寿命，一般从结...
