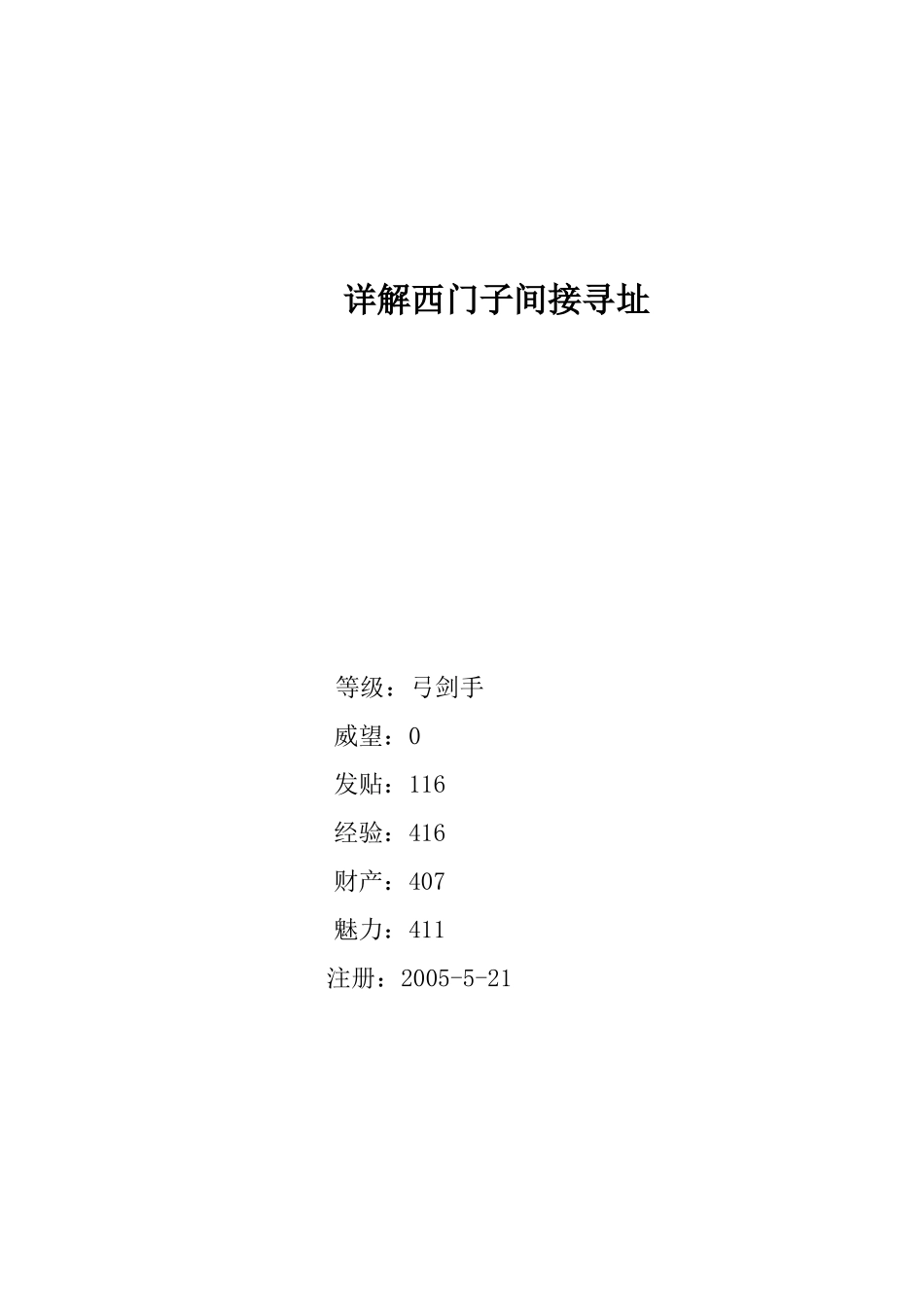

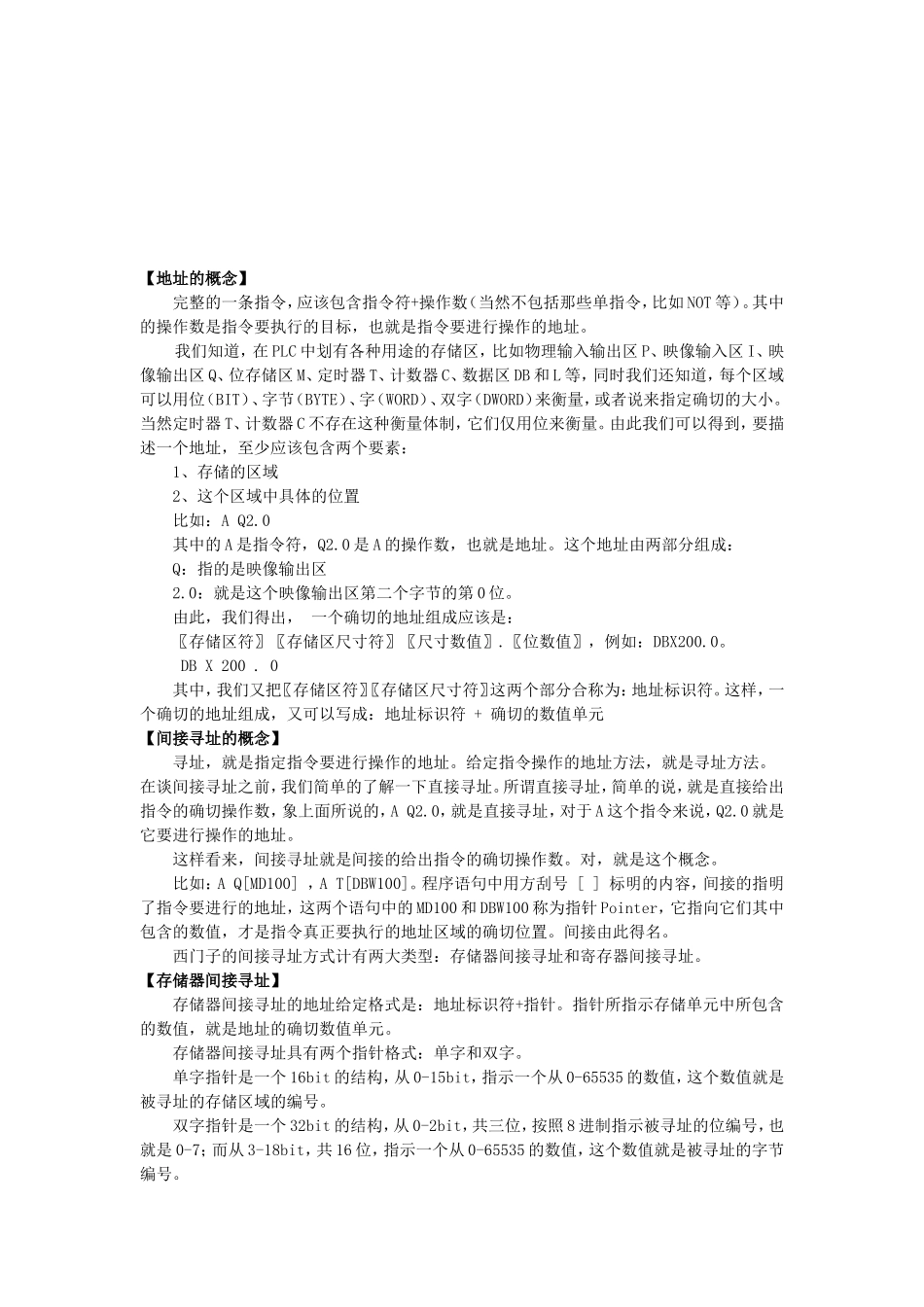

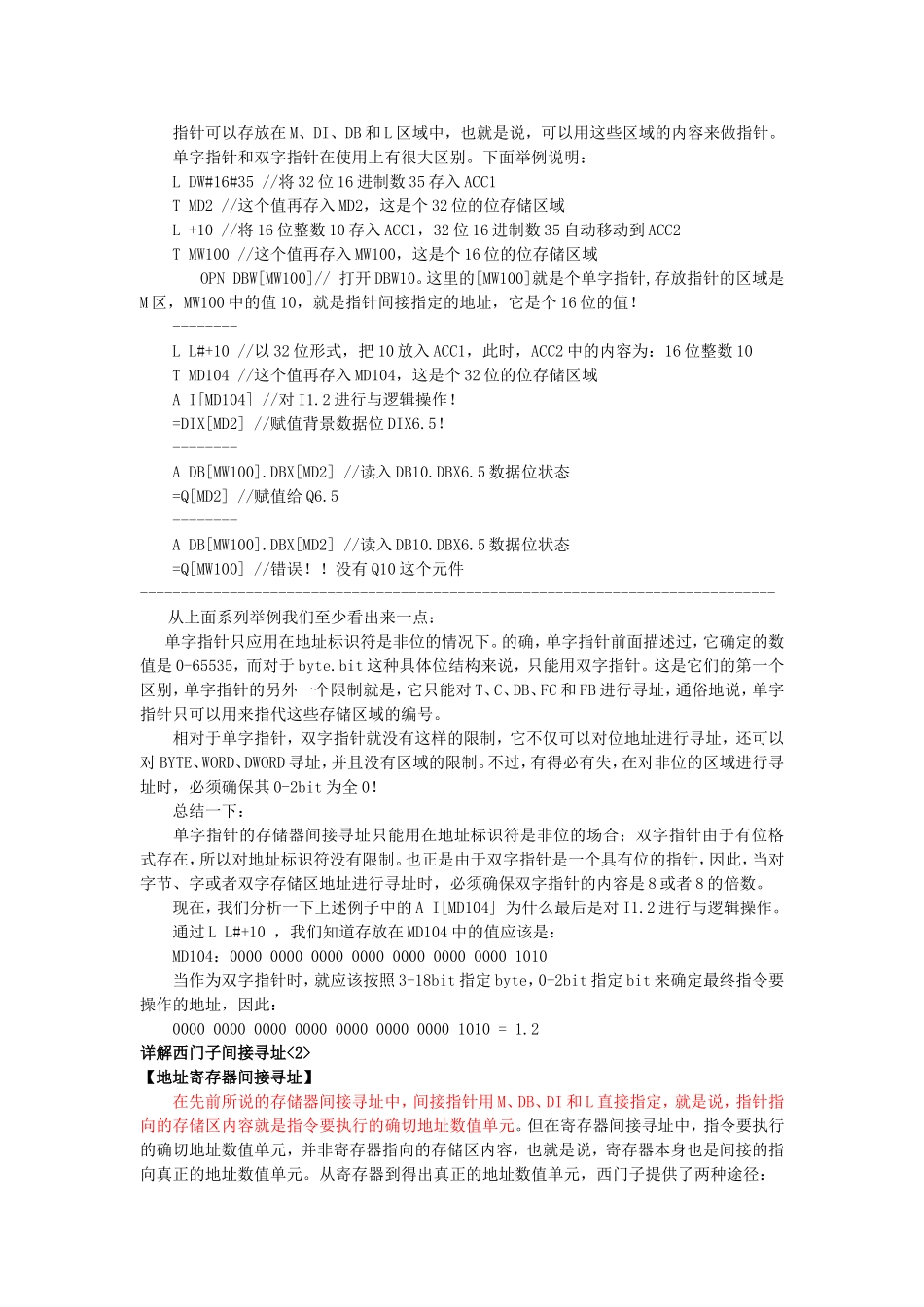

详解西门子间接寻址等级：弓剑手威望：0发贴：116经验：416财产：407魅力：411注册：2005-5-21【地址的概念】完整的一条指令，应该包含指令符+操作数（当然不包括那些单指令，比如NOT等）。其中的操作数是指令要执行的目标，也就是指令要进行操作的地址。我们知道，在PLC中划有各种用途的存储区，比如物理输入输出区P、映像输入区I、映像输出区Q、位存储区M、定时器T、计数器C、数据区DB和L等，同时我们还知道，每个区域可以用位（BIT）、字节（BYTE）、字（WORD）、双字（DWORD）来衡量，或者说来指定确切的大小。当然定时器T、计数器C不存在这种衡量体制，它们仅用位来衡量。由此我们可以得到，要描述一个地址，至少应该包含两个要素：1、存储的区域2、这个区域中具体的位置比如：AQ2.0其中的A是指令符，Q2.0是A的操作数，也就是地址。这个地址由两部分组成：Q：指的是映像输出区2.0：就是这个映像输出区第二个字节的第0位。由此，我们得出，一个确切的地址组成应该是：〖存储区符〗〖存储区尺寸符〗〖尺寸数值〗.〖位数值〗，例如：DBX200.0。DBX200.0其中，我们又把〖存储区符〗〖存储区尺寸符〗这两个部分合称为：地址标识符。这样，一个确切的地址组成，又可以写成：地址标识符+确切的数值单元【间接寻址的概念】寻址，就是指定指令要进行操作的地址。给定指令操作的地址方法，就是寻址方法。在谈间接寻址之前，我们简单的了解一下直接寻址。所谓直接寻址，简单的说，就是直接给出指令的确切操作数，象上面所说的，AQ2.0，就是直接寻址，对于A这个指令来说，Q2.0就是它要进行操作的地址。这样看来，间接寻址就是间接的给出指令的确切操作数。对，就是这个概念。比如：AQ[MD100]，AT[DBW100]。程序语句中用方刮号[]标明的内容，间接的指明了指令要进行的地址，这两个语句中的MD100和DBW100称为指针Pointer，它指向它们其中包含的数值，才是指令真正要执行的地址区域的确切位置。间接由此得名。西门子的间接寻址方式计有两大类型：存储器间接寻址和寄存器间接寻址。【存储器间接寻址】存储器间接寻址的地址给定格式是：地址标识符+指针。指针所指示存储单元中所包含的数值，就是地址的确切数值单元。存储器间接寻址具有两个指针格式：单字和双字。单字指针是一个16bit的结构，从0-15bit，指示一个从0-65535的数值，这个数值就是被寻址的存储区域的编号。双字指针是一个32bit的结构，从0-2bit，共三位，按照8进制指示被寻址的位编号，也就是0-7；而从3-18bit，共16位，指示一个从0-65535的数值，这个数值就是被寻址的字节编号。指针可以存放在M、DI、DB和L区域中，也就是说，可以用这些区域的内容来做指针。单字指针和双字指针在使用上有很大区别。下面举例说明：LDW#16#35//将32位16进制数35存入ACC1TMD2//这个值再存入MD2，这是个32位的位存储区域L+10//将16位整数10存入ACC1，32位16进制数35自动移动到ACC2TMW100//这个值再存入MW100，这是个16位的位存储区域OPNDBW[MW100]//打开DBW10。这里的[MW100]就是个单字指针,存放指针的区域是M区，MW100中的值10，就是指针间接指定的地址，它是个16位的值！--------LL#+10//以32位形式，把10放入ACC1，此时，ACC2中的内容为：16位整数10TMD104//这个值再存入MD104，这是个32位的位存储区域AI[MD104]//对I1.2进行与逻辑操作！=DIX[MD2]//赋值背景数据位DIX6.5！--------ADB[MW100].DBX[MD2]//读入DB10.DBX6.5数据位状态=Q[MD2]//赋值给Q6.5--------ADB[MW100].DBX[MD2]//读入DB10.DBX6.5数据位状态=Q[MW100]//错误！！没有Q10这个元件------------------------------------------------------------------------------从上面系列举例我们至少看出来一点：单字指针只应用在地址标识符是非位的情况下。的确，单字指针前面描述过，它确定的数值是0-65535，而对于byte.bit这种具体位结构来说，只能用双字指针。这是它们的第一个区别，单字指针的另外一个限制就是，它只能对T、C、DB、FC和FB进行寻址，通俗地说，单字指针只可以用来指代这些存储区域的编号。相对于单字指针，双字指针就没有这样的限制，它不仅可以对位地址进行寻址，还可以...
