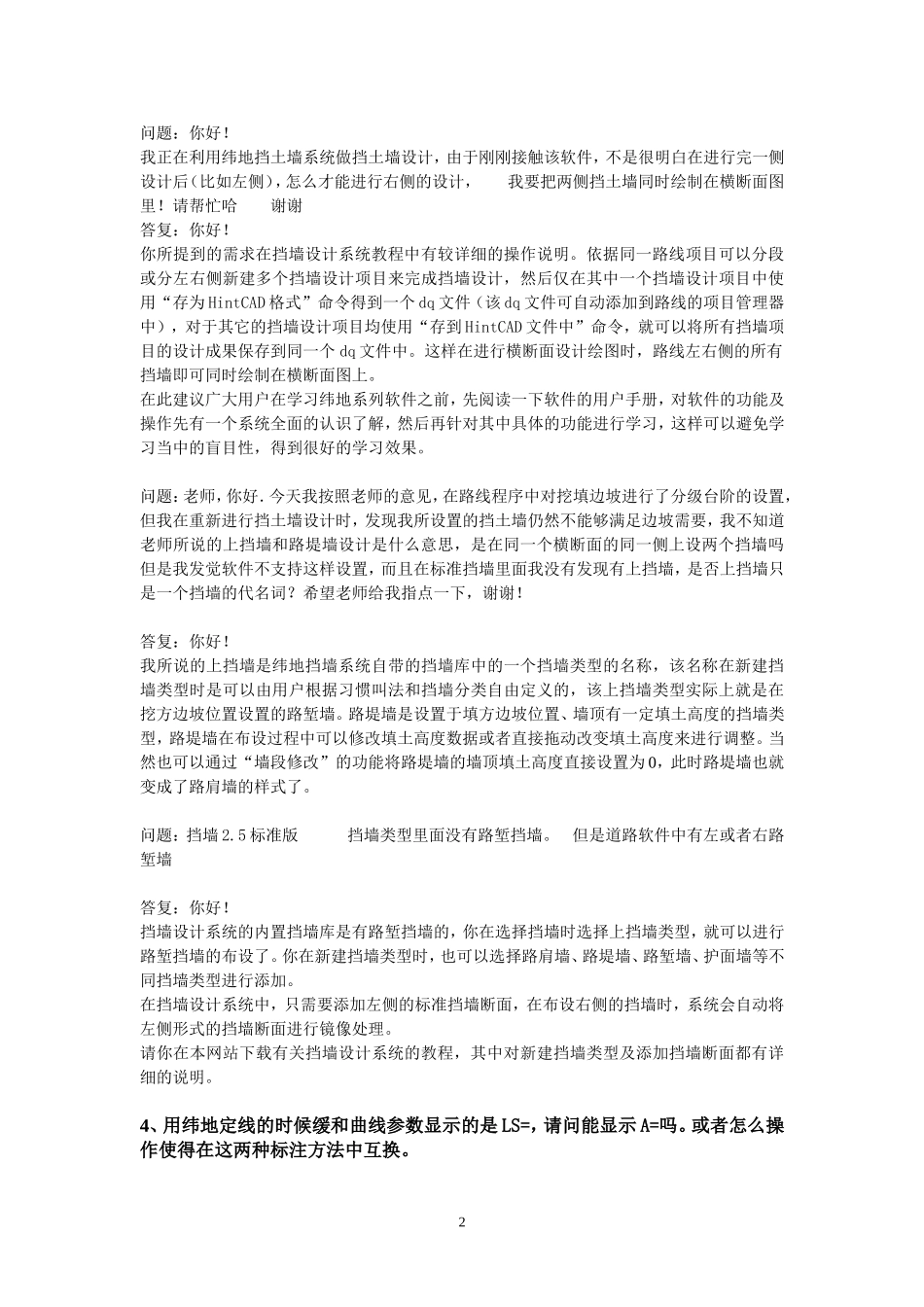

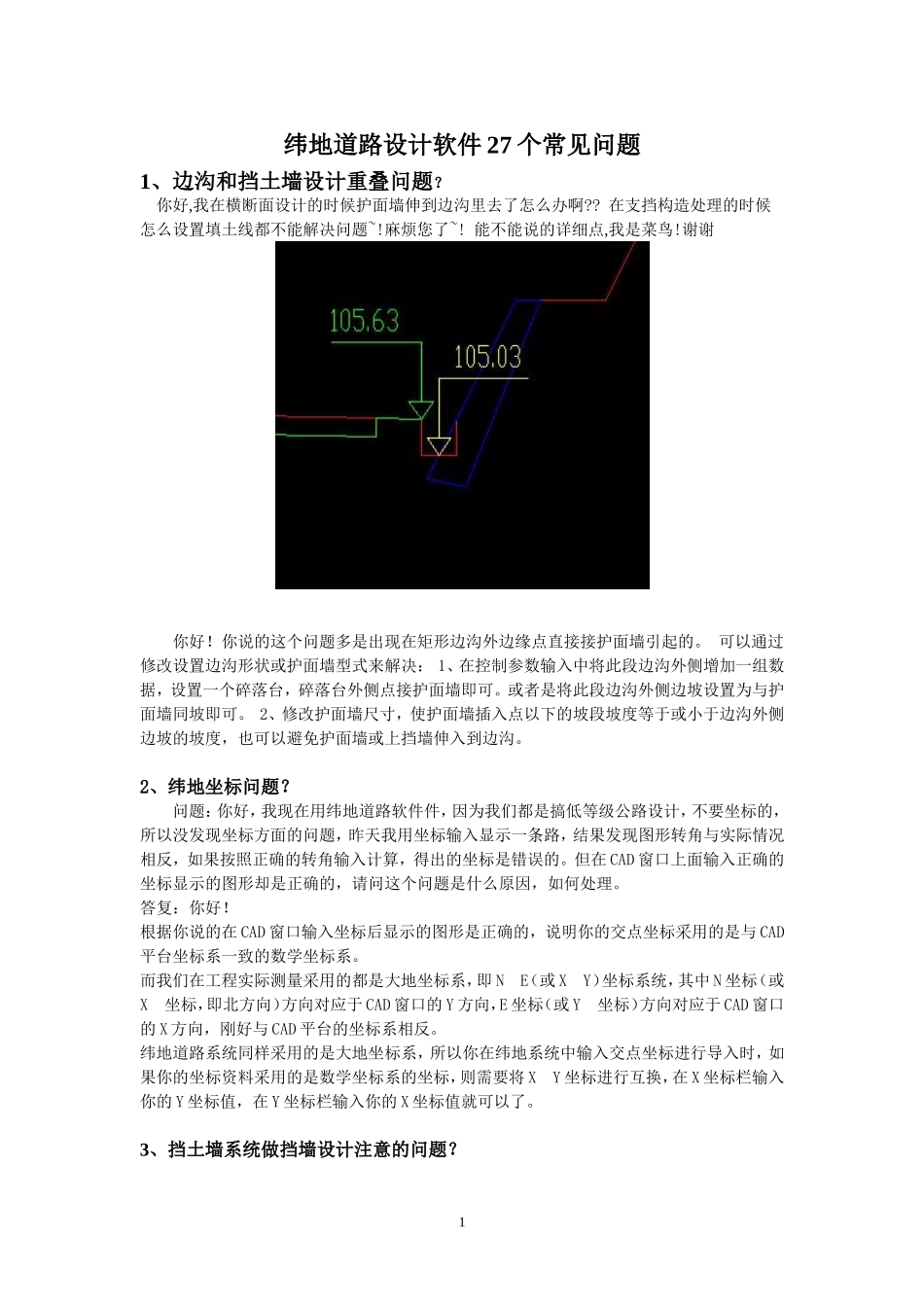

纬地道路设计软件27个常见问题1、边沟和挡土墙设计重叠问题？你好,我在横断面设计的时候护面墙伸到边沟里去了怎么办啊??在支挡构造处理的时候怎么设置填土线都不能解决问题~!麻烦您了~!能不能说的详细点,我是菜鸟!谢谢你好！你说的这个问题多是出现在矩形边沟外边缘点直接接护面墙引起的。可以通过修改设置边沟形状或护面墙型式来解决：1、在控制参数输入中将此段边沟外侧增加一组数据，设置一个碎落台，碎落台外侧点接护面墙即可。或者是将此段边沟外侧边坡设置为与护面墙同坡即可。2、修改护面墙尺寸，使护面墙插入点以下的坡段坡度等于或小于边沟外侧边坡的坡度，也可以避免护面墙或上挡墙伸入到边沟。2、纬地坐标问题？问题：你好，我现在用纬地道路软件件，因为我们都是搞低等级公路设计，不要坐标的，所以没发现坐标方面的问题，昨天我用坐标输入显示一条路，结果发现图形转角与实际情况相反，如果按照正确的转角输入计算，得出的坐标是错误的。但在CAD窗口上面输入正确的坐标显示的图形却是正确的，请问这个问题是什么原因，如何处理。答复：你好！根据你说的在CAD窗口输入坐标后显示的图形是正确的，说明你的交点坐标采用的是与CAD平台坐标系一致的数学坐标系。而我们在工程实际测量采用的都是大地坐标系，即NE（或XY）坐标系统，其中N坐标（或X坐标，即北方向）方向对应于CAD窗口的Y方向，E坐标（或Y坐标）方向对应于CAD窗口的X方向，刚好与CAD平台的坐标系相反。纬地道路系统同样采用的是大地坐标系，所以你在纬地系统中输入交点坐标进行导入时，如果你的坐标资料采用的是数学坐标系的坐标，则需要将XY坐标进行互换，在X坐标栏输入你的Y坐标值，在Y坐标栏输入你的X坐标值就可以了。3、挡土墙系统做挡墙设计注意的问题？1问题：你好！我正在利用纬地挡土墙系统做挡土墙设计，由于刚刚接触该软件，不是很明白在进行完一侧设计后（比如左侧），怎么才能进行右侧的设计，我要把两侧挡土墙同时绘制在横断面图里！请帮忙哈谢谢答复：你好！你所提到的需求在挡墙设计系统教程中有较详细的操作说明。依据同一路线项目可以分段或分左右侧新建多个挡墙设计项目来完成挡墙设计，然后仅在其中一个挡墙设计项目中使用“存为HintCAD格式”命令得到一个dq文件（该dq文件可自动添加到路线的项目管理器中），对于其它的挡墙设计项目均使用“存到HintCAD文件中”命令，就可以将所有挡墙项目的设计成果保存到同一个dq文件中。这样在进行横断面设计绘图时，路线左右侧的所有挡墙即可同时绘制在横断面图上。在此建议广大用户在学习纬地系列软件之前，先阅读一下软件的用户手册，对软件的功能及操作先有一个系统全面的认识了解，然后再针对其中具体的功能进行学习，这样可以避免学习当中的盲目性，得到很好的学习效果。问题：老师，你好．今天我按照老师的意见，在路线程序中对挖填边坡进行了分级台阶的设置，但我在重新进行挡土墙设计时，发现我所设置的挡土墙仍然不能够满足边坡需要，我不知道老师所说的上挡墙和路堤墙设计是什么意思，是在同一个横断面的同一侧上设两个挡墙吗但是我发觉软件不支持这样设置，而且在标准挡墙里面我没有发现有上挡墙，是否上挡墙只是一个挡墙的代名词？希望老师给我指点一下，谢谢！答复：你好！我所说的上挡墙是纬地挡墙系统自带的挡墙库中的一个挡墙类型的名称，该名称在新建挡墙类型时是可以由用户根据习惯叫法和挡墙分类自由定义的，该上挡墙类型实际上就是在挖方边坡位置设置的路堑墙。路堤墙是设置于填方边坡位置、墙顶有一定填土高度的挡墙类型，路堤墙在布设过程中可以修改填土高度数据或者直接拖动改变填土高度来进行调整。当然也可以通过“墙段修改”的功能将路堤墙的墙顶填土高度直接设置为0，此时路堤墙也就变成了路肩墙的样式了。问题：挡墙2.5标准版挡墙类型里面没有路堑挡墙。但是道路软件中有左或者右路堑墙答复：你好！挡墙设计系统的内置挡墙库是有路堑挡墙的，你在选择挡墙时选择上挡墙类型，就可以进行路堑挡墙的布设了。你在新建挡墙类型时，也可以选择路肩墙、路堤墙、路堑墙、护面墙等不同挡墙类型进行添加。在挡墙设计系统中，只需要...
