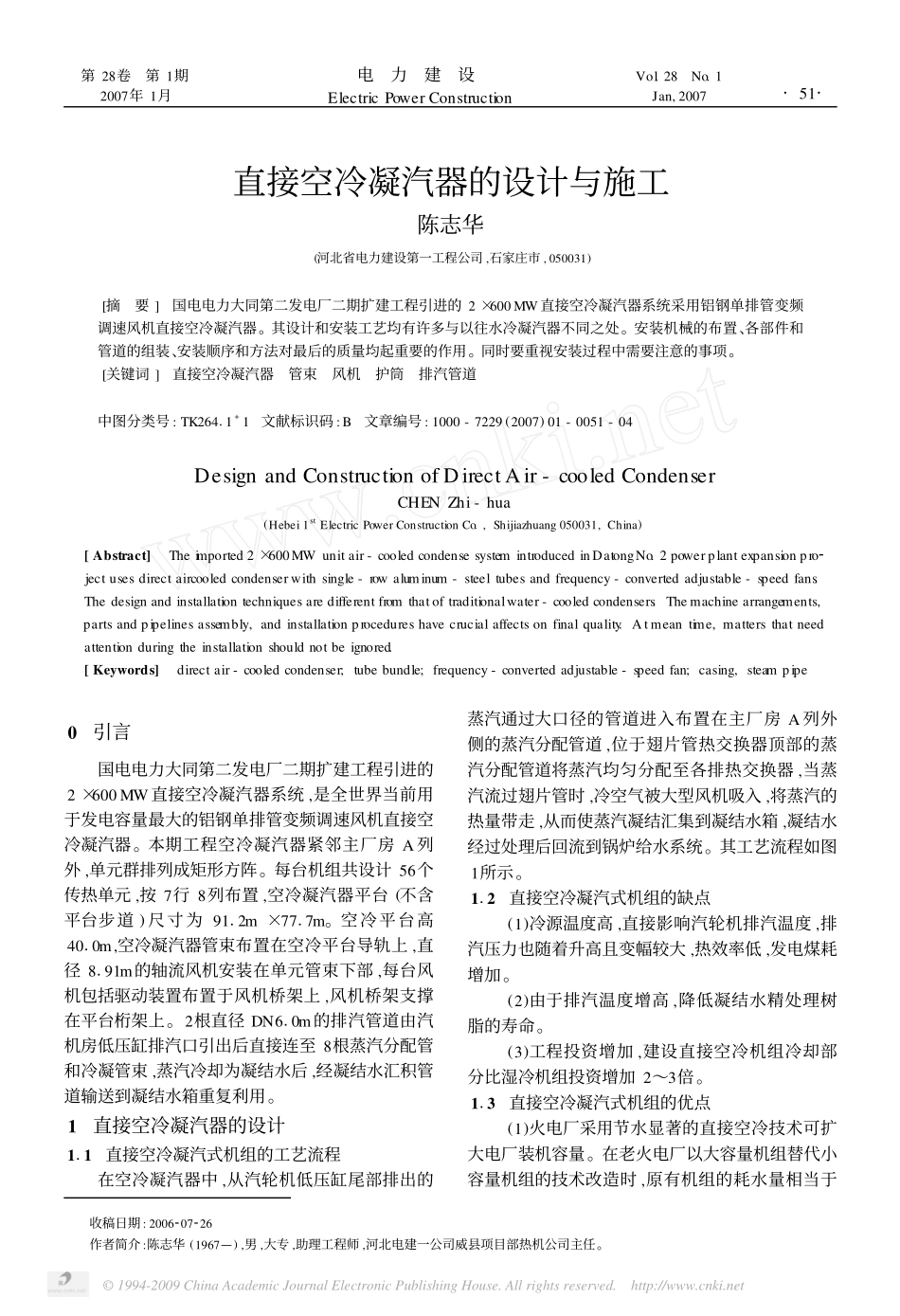

第28卷第1期2007年1月电力建设ElectricPowerConstructionVol.28No.1Jan,2007收稿日期:2006207226作者简介:陈志华(1967—),男,大专,助理工程师,河北电建一公司威县项目部热机公司主任。直接空冷凝汽器的设计与施工陈志华(河北省电力建设第一工程公司,石家庄市,050031)[摘要]国电电力大同第二发电厂二期扩建工程引进的2×600MW直接空冷凝汽器系统采用铝钢单排管变频调速风机直接空冷凝汽器。其设计和安装工艺均有许多与以往水冷凝汽器不同之处。安装机械的布置、各部件和管道的组装、安装顺序和方法对最后的质量均起重要的作用。同时要重视安装过程中需要注意的事项。[关键词]直接空冷凝汽器管束风机护筒排汽管道中图分类号:TK26411+1文献标识码:B文章编号:1000-7229(2007)01-0051-04DesignandConstructionofDirectAir-cooledCondenserCHENZhi-hua(Hebei1stElectricPowerConstructionCo.,Shijiazhuang050031,China)[Abstract]Theimported2×600MWunitair-cooledcondensesystemintroducedinDatongNo.2powerplantexpansionpro2jectusesdirectaircooledcondenserwithsingle-rowaluminum-steeltubesandfrequency-convertedadjustable-speedfans.Thedesignandinstallationtechniquesaredifferentfromthatoftraditionalwater-cooledcondensers.Themachinearrangements,partsandpipelinesassembly,andinstallationprocedureshavecrucialaffectsonfinalquality.Atmeantime,mattersthatneedattentionduringtheinstallationshouldnotbeignored.[Keywords]directair-cooledcondenser;tubebundle;frequency-convertedadjustable-speedfan;casing,steampipe0引言国电电力大同第二发电厂二期扩建工程引进的2×600MW直接空冷凝汽器系统,是全世界当前用于发电容量最大的铝钢单排管变频调速风机直接空冷凝汽器。本期工程空冷凝汽器紧邻主厂房A列外,单元群排列成矩形方阵。每台机组共设计56个传热单元,按7行8列布置,空冷凝汽器平台(不含平台步道)尺寸为9112m×7717m。空冷平台高4010m,空冷凝汽器管束布置在空冷平台导轨上,直径8191m的轴流风机安装在单元管束下部,每台风机包括驱动装置布置于风机桥架上,风机桥架支撑在平台桁架上。2根直径DN610m的排汽管道由汽机房低压缸排汽口引出后直接连至8根蒸汽分配管和冷凝管束,蒸汽冷却为凝结水后,经凝结水汇积管道输送到凝结水箱重复利用。1直接空冷凝汽器的设计111直接空冷凝汽式机组的工艺流程在空冷凝汽器中,从汽轮机低压缸尾部排出的蒸汽通过大口径的管道进入布置在主厂房A列外侧的蒸汽分配管道,位于翅片管热交换器顶部的蒸汽分配管道将蒸汽均匀分配至各排热交换器,当蒸汽流过翅片管时,冷空气被大型风机吸入,将蒸汽的热量带走,从而使蒸汽凝结汇集到凝结水箱,凝结水经过处理后回流到锅炉给水系统。其工艺流程如图1所示。112直接空冷凝汽式机组的缺点(1)冷源温度高,直接影响汽轮机排汽温度,排汽压力也随着升高且变幅较大,热效率低,发电煤耗增加。(2)由于排汽温度增高,降低凝结水精处理树脂的寿命。(3)工程投资增加,建设直接空冷机组冷却部分比湿冷机组投资增加2～3倍。113直接空冷凝汽式机组的优点(1)火电厂采用节水显著的直接空冷技术可扩大电厂装机容量。在老火电厂以大容量机组替代小容量机组的技术改造时,原有机组的耗水量相当于·15·©1994-2009ChinaAcademicJournalElectronicPublishingHouse.Allrightsreserved.http://www.cnki.net电力建设第28卷图1直接空冷凝汽机组的工艺流程新装直接空冷机组的耗水量,从而实现电厂扩大装机容量。电厂扩建时,新增水量用于新装直接空冷机组可扩容3倍。(2)直接空冷电厂可建在缺水富煤的煤矿坑口或靠近电力负荷中心处,避免以水源定厂址,扩大装机规模;可就地利用丰富的煤炭资源,燃用低价煤,大大降低煤炭成本和外运费用。(3)节水显著,可降低电厂水源地工程投资、或支付补充水水费和污水处理与限制排放的费用,避免与人畜饮用水、控制荒漠化等争水,防范可能过量开采地下水引发的地质灾害。(4)直接空冷没有冷却塔淋水噪声、水雾气团退出和严寒时地面结冰,不影响周围环境的能见度、湿度和道路交通。(5)直接空冷凝汽式机组不...
