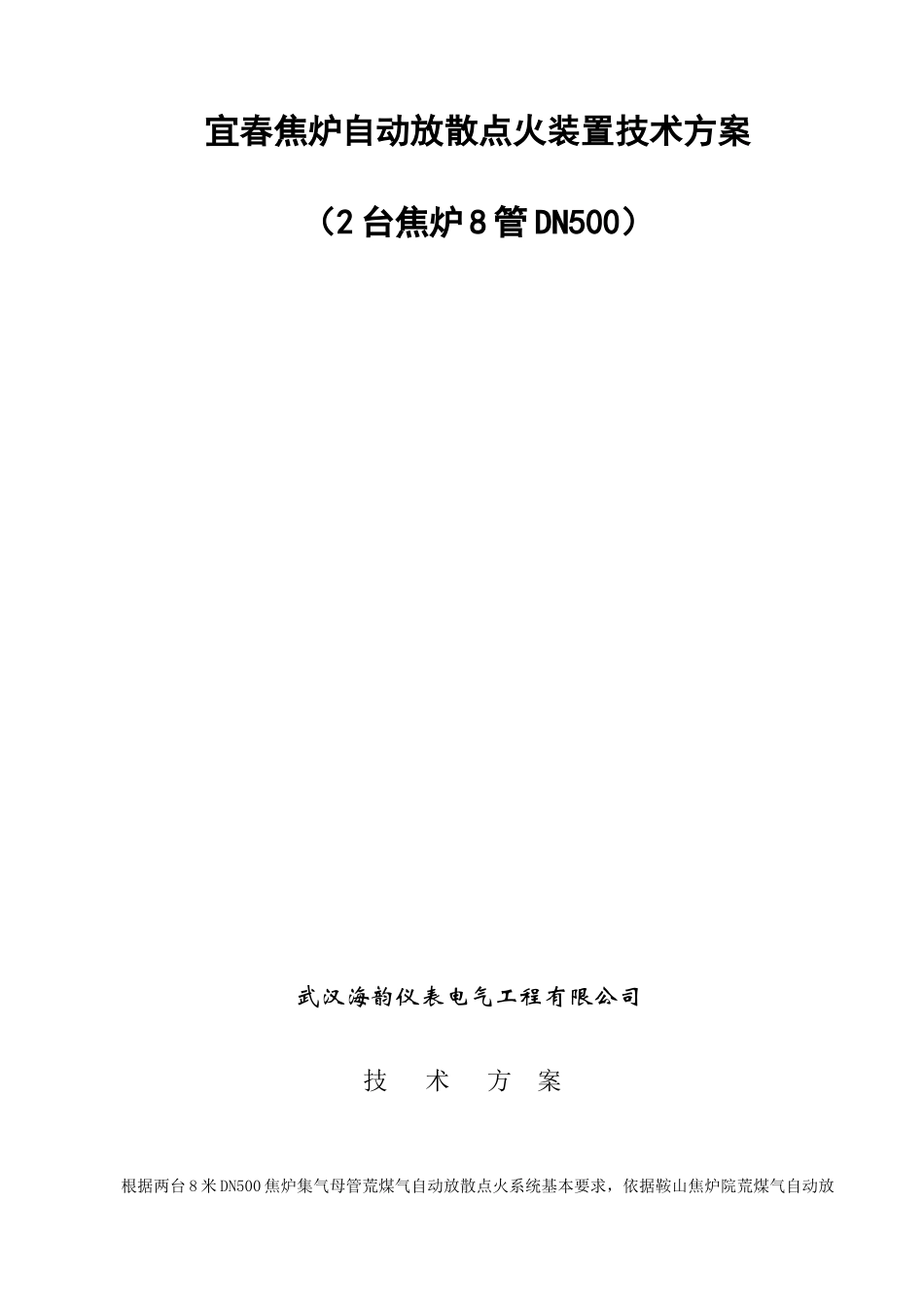

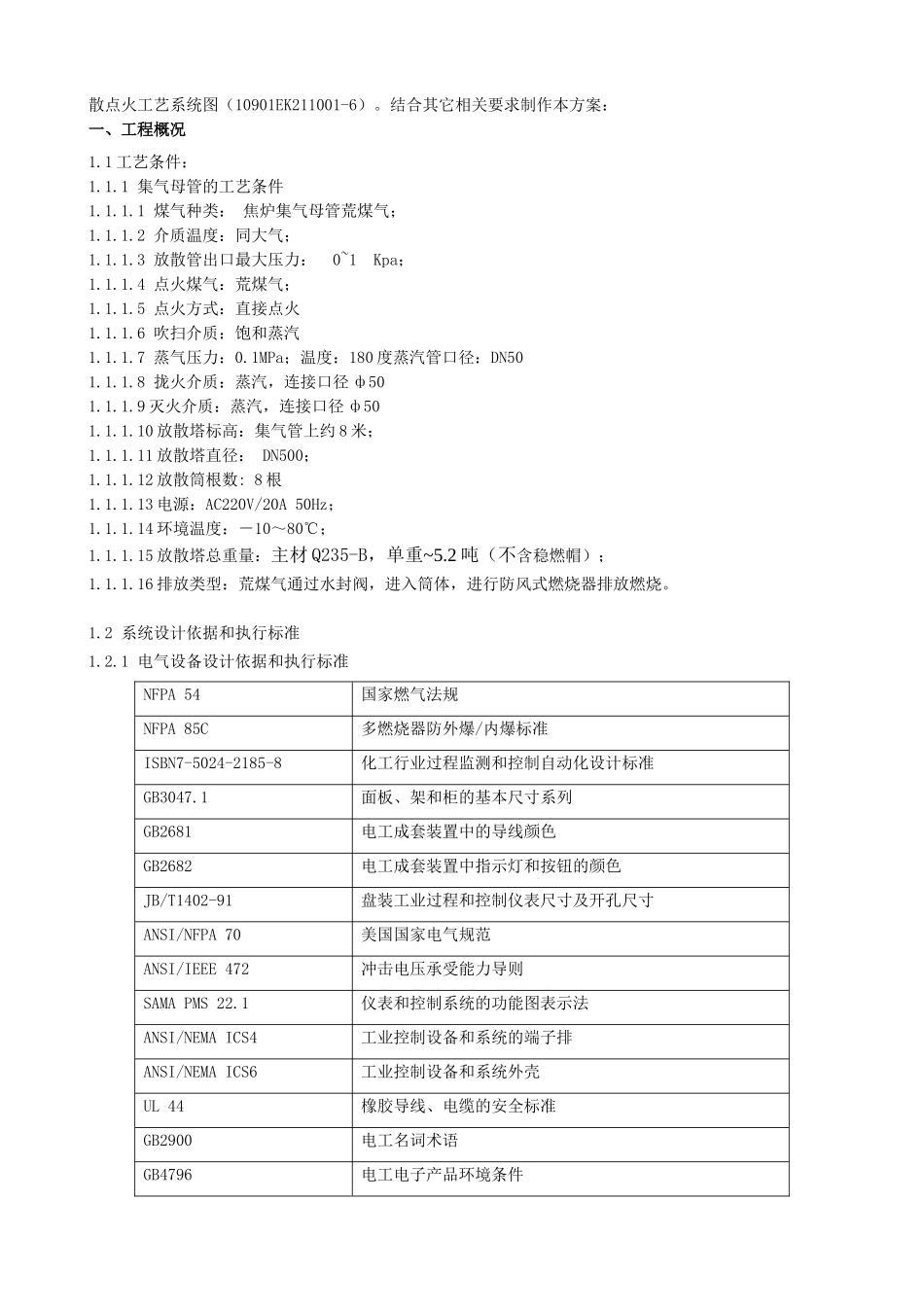

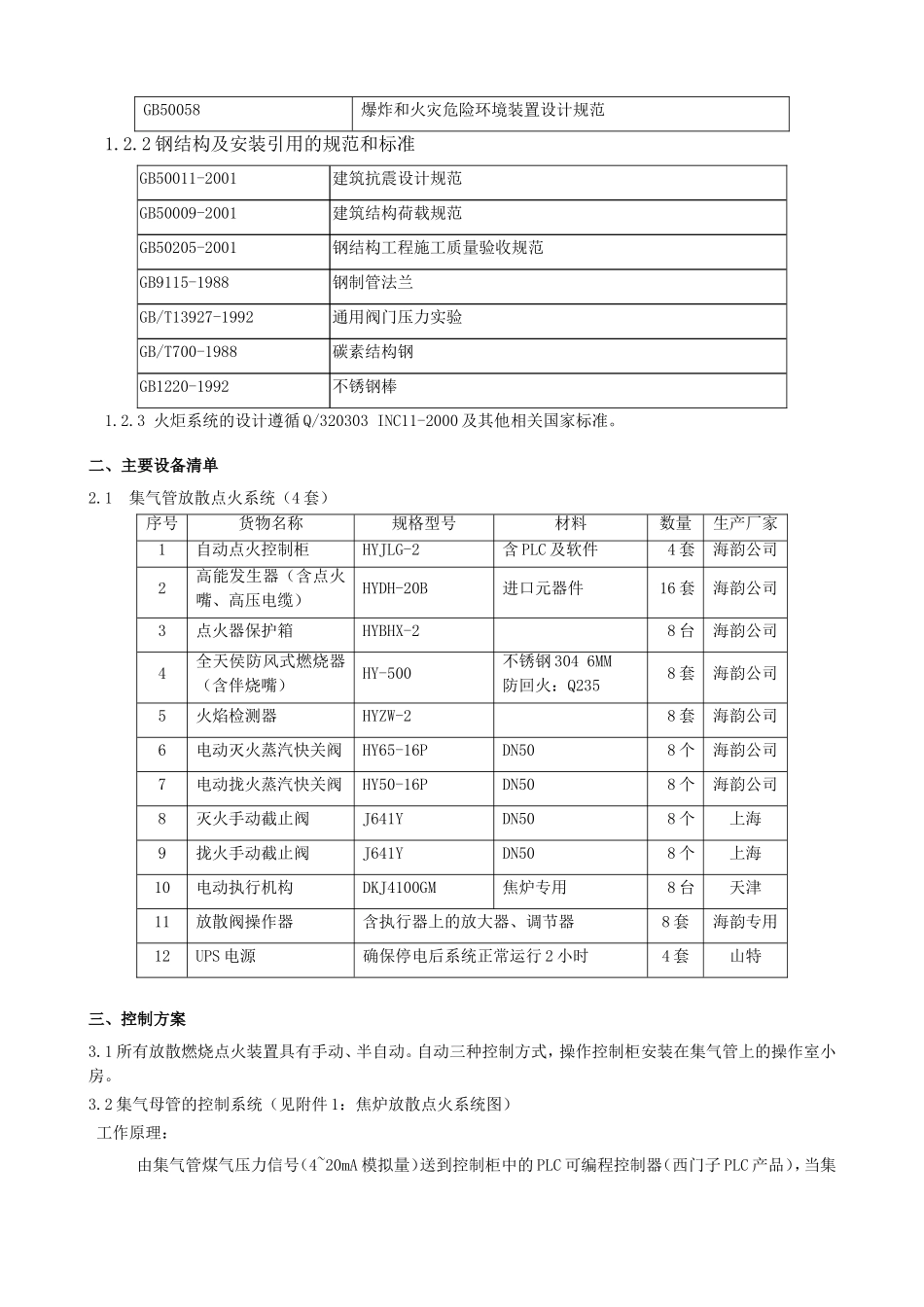

宜春焦炉自动放散点火装置技术方案（2台焦炉8管DN500）武汉海韵仪表电气工程有限公司技术方案根据两台8米DN500焦炉集气母管荒煤气自动放散点火系统基本要求，依据鞍山焦炉院荒煤气自动放散点火工艺系统图（10901EK211001-6）。结合其它相关要求制作本方案：一、工程概况1.1工艺条件：1.1.1集气母管的工艺条件1.1.1.1煤气种类：焦炉集气母管荒煤气；1.1.1.2介质温度：同大气；1.1.1.3放散管出口最大压力：0~1Kpa；1.1.1.4点火煤气：荒煤气；1.1.1.5点火方式：直接点火1.1.1.6吹扫介质：饱和蒸汽1.1.1.7蒸气压力：0.1MPa；温度：180度蒸汽管口径：DN501.1.1.8拢火介质：蒸汽，连接口径ф501.1.1.9灭火介质：蒸汽，连接口径ф501.1.1.10放散塔标高：集气管上约8米；1.1.1.11放散塔直径：DN500；1.1.1.12放散筒根数:8根1.1.1.13电源：AC220V/20A50Hz；1.1.1.14环境温度：－10～80℃；1.1.1.15放散塔总重量：主材Q235-B，单重~5.2吨（不含稳燃帽）；1.1.1.16排放类型：荒煤气通过水封阀，进入筒体，进行防风式燃烧器排放燃烧。1.2系统设计依据和执行标准1.2.1电气设备设计依据和执行标准NFPA54国家燃气法规NFPA85C多燃烧器防外爆/内爆标准ISBN7-5024-2185-8化工行业过程监测和控制自动化设计标准GB3047.1面板、架和柜的基本尺寸系列GB2681电工成套装置中的导线颜色GB2682电工成套装置中指示灯和按钮的颜色JB/T1402-91盘装工业过程和控制仪表尺寸及开孔尺寸ANSI/NFPA70美国国家电气规范ANSI/IEEE472冲击电压承受能力导则SAMAPMS22.1仪表和控制系统的功能图表示法ANSI/NEMAICS4工业控制设备和系统的端子排ANSI/NEMAICS6工业控制设备和系统外壳UL44橡胶导线、电缆的安全标准GB2900电工名词术语GB4796电工电子产品环境条件GB50058爆炸和火灾危险环境装置设计规范1.2.2钢结构及安装引用的规范和标准GB50011-2001建筑抗震设计规范GB50009-2001建筑结构荷载规范GB50205-2001钢结构工程施工质量验收规范GB9115-1988钢制管法兰GB/T13927-1992通用阀门压力实验GB/T700-1988碳素结构钢GB1220-1992不锈钢棒1.2.3火炬系统的设计遵循Q/320303INC11-2000及其他相关国家标准。二、主要设备清单2.1集气管放散点火系统（4套）序号货物名称规格型号材料数量生产厂家1自动点火控制柜HYJLG-2含PLC及软件4套海韵公司2高能发生器（含点火嘴、高压电缆）HYDH-20B进口元器件16套海韵公司3点火器保护箱HYBHX-28台海韵公司4全天侯防风式燃烧器（含伴烧嘴）HY-500不锈钢3046MM防回火：Q2358套海韵公司5火焰检测器HYZW-28套海韵公司6电动灭火蒸汽快关阀HY65-16PDN508个海韵公司7电动拢火蒸汽快关阀HY50-16PDN508个海韵公司8灭火手动截止阀J641YDN508个上海9拢火手动截止阀J641YDN508个上海10电动执行机构DKJ4100GM焦炉专用8台天津11放散阀操作器含执行器上的放大器、调节器8套海韵专用12UPS电源确保停电后系统正常运行2小时4套山特三、控制方案3.1所有放散燃烧点火装置具有手动、半自动。自动三种控制方式，操作控制柜安装在集气管上的操作室小房。3.2集气母管的控制系统（见附件1：焦炉放散点火系统图）工作原理：由集气管煤气压力信号（4~20mA模拟量）送到控制柜中的PLC可编程控制器（西门子PLC产品），当集气管煤气压力达到上限时（可设定调整），控制柜发出声光报警信号，持续5秒钟时间后如果压力继续上升达到上上限时，“压力上上限指示灯”亮，同时电笛发出声响。控制装置将进入点火状态。装置首先自动打开放散阀门30%，同时点火器开始点火，15秒后点火器停止点火，放散荒煤气通过燃烧器直接点燃，火焰检测器检测到火焰表示“点火成功”（如果点火没有成功，在自动状态下点火器将进行第二次点火）同时消烟蒸汽电动阀门打开；15秒钟后打开放散阀60%，再持续15秒钟后打开放散阀门90%，持续放散；如果集气管煤气压力持续上升时则打开第二根放散管（点火程序同理），当荒煤气压力下降时，PLC控制柜检测到压力下限值时，控制装置将自动关闭放散煤气阀和关闭拢火蒸汽电动阀，打开灭火蒸汽电动阀30秒后将自动关闭，放散过程结束(见附件4:电气原理图)。海韵公司建议：为了防止“煤气回火和煤气放炮”在煤气放散阀打开前...
