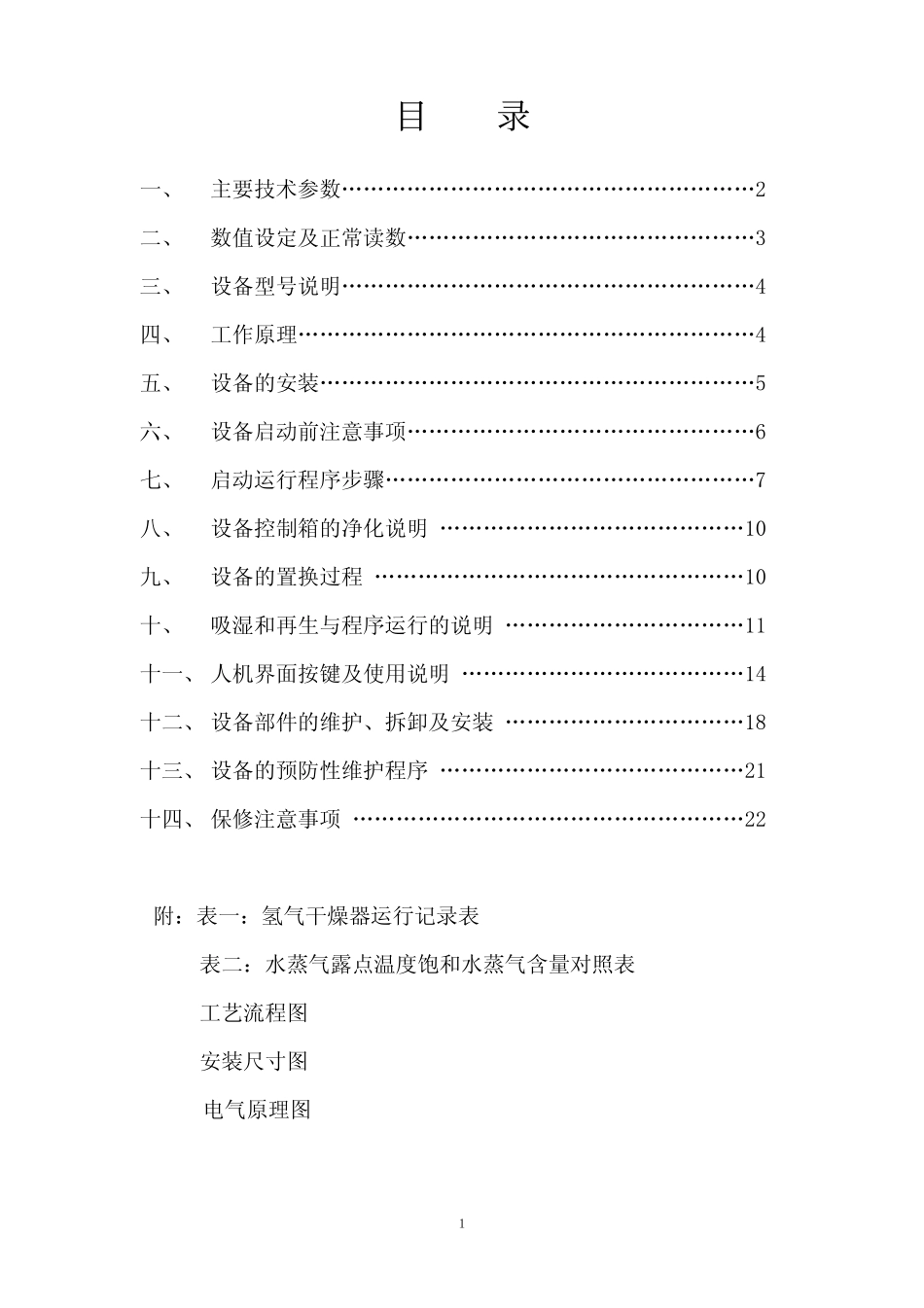

XFG-1F吸附式氢气干燥器使用说明书NorthPowerStationEquipment®牡丹江市北方电站设备有限公司MUDANJIANGNORTHPOWERSTATIONEQUIPMENTMANUFACTURER(CO.LTD)公司简介牡丹江市北方电站设备有限公司是一家高科技股份制公司，主要从事火电氢冷发电机组的氢气干燥设备及发电机水冷系统的产品开发、生产和销售。我公司在2000年就率先通过了ISO9002质量体系认证，2003年又通过ISO9001：2000质量体系换标认证。公司下设销售服务部、行政部、研发部、财务部、生产部等部门，各部门协调工作，贯彻执行现代企业管理制度，在员工中弘扬优质、高效、严实、创新的企业精神，重质量、重人才，突出人性化管理特点，增强企业的凝聚力，使我公司充满了生机与活力。目前，公司主导产品QLG系列干燥器已经行销全国各地。为进一步开拓市场，在广泛调研的基础上，吸取国外同类产品的先进经验，同哈尔滨工业大学、中国大电机研究所共同精心开发研制而成的XFG-1F吸附式氢气干燥器，此干燥器的研制成功标志着国产氢气干燥设备，已达到国际先进水平，此产品自投向市场以来深受多家电厂的好评和专家的认可。设备安装之前，为了更好的发挥本设备的干燥效果，希望您从头至尾仔细阅读本说明书的内容。欢迎您使用我公司产品。我们将以先进的设备，可靠的质量、完善的售后服务，竭诚地为您服务。目录一、主要技术参数⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯2二、数值设定及正常读数⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯3三、设备型号说明⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯4四、工作原理⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯4五、设备的安装⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯5六、设备启动前注意事项⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯6七、启动运行程序步骤⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯7八、设备控制箱的净化说明⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯10九、设备的置换过程⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯10十、吸湿和再生与程序运行的说明⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯11十一、人机界面按键及使用说明⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯14十二、设备部件的维护、拆卸及安装⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯18十三、设备的预防性维护程序⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯21十四、保修注意事项⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯22附：表一：氢气干燥器运行记录表表二：水蒸气露点温度饱和水蒸气含量对照表工艺流程图安装尺寸图电气原理图１一、主要技术参数1.被干燥气体氢气2.工作压力0.3—0.6Mpa3.入口温度47℃4.入口露点温度（工作压力）10℃5.出口露点温度（工作压力）-40℃6.氢气处理能力100Nm3/h7.加热器1064W/每个8.风机1/2HP9.干燥剂（氧化铝）23Kg/塔10.运行方式再生吸湿自动切换11.附件油分离器（VF-2）12.电源3-AC380V50Hz3KVA13.冷却水要求流量1T/H（29℃）压力0.1-0.4Mpa14.外型尺寸1250mm×850mm×1920mm（干燥器）1190mm×600mm×1920mm（油分离器）15.重量650Kg（干燥器）230Kg（油分离器）２二、数值设定及正常读数：工作时间设定人机界面加热时间4小时冷却时间4小时再生塔内温度TS-A和TS-B设定数值204℃正常读数163℃±28℃（加热2小时）再生塔出口蒸汽温度T-1正常读数82℃±11℃冷却后再生管路氢气温度T-2正常读数小于38℃控制气源压力数值气源压力设定数值0.5-0.8Mpa控制箱压力设定数值大于25Pa３三、设备型号说明XFG－1F使用于氢冷发电机设计序号干燥器干燥方式-吸附式四、工作原理XFG-1F型氢气干燥器是清除氢冷发电机氢冷系统氢气中水蒸气的专用设备。吸附式氢气干燥器对氢气进行干燥处理的原理是利用活性氧化铝对水分子具有吸引力特性。活性氧化铝是一种固态干燥剂，清除氢冷系统氢气中的水蒸气是将氢气通过添有一定量的活性氧化铝的吸收塔来实现的。高疏松度的活性氧化铝具有非常大的表面积和强吸湿能力，对绝大数气体和水蒸气来说，使用活性氧化铝作为干燥剂主要是利用它的化学惰性和无毒特性。当活性氧化铝吸收水分达到饱和后,再生-通过加热来清除干燥剂自身束缚的水分，从而恢复它的吸湿能力，并且活性氧化铝的性能和效率并不受重复再生的影响。在设备的干燥塔中，埋入式的高密电加热器加热...
