XX数据中心机房搬迁技术实施方案VIP专享VIP免费

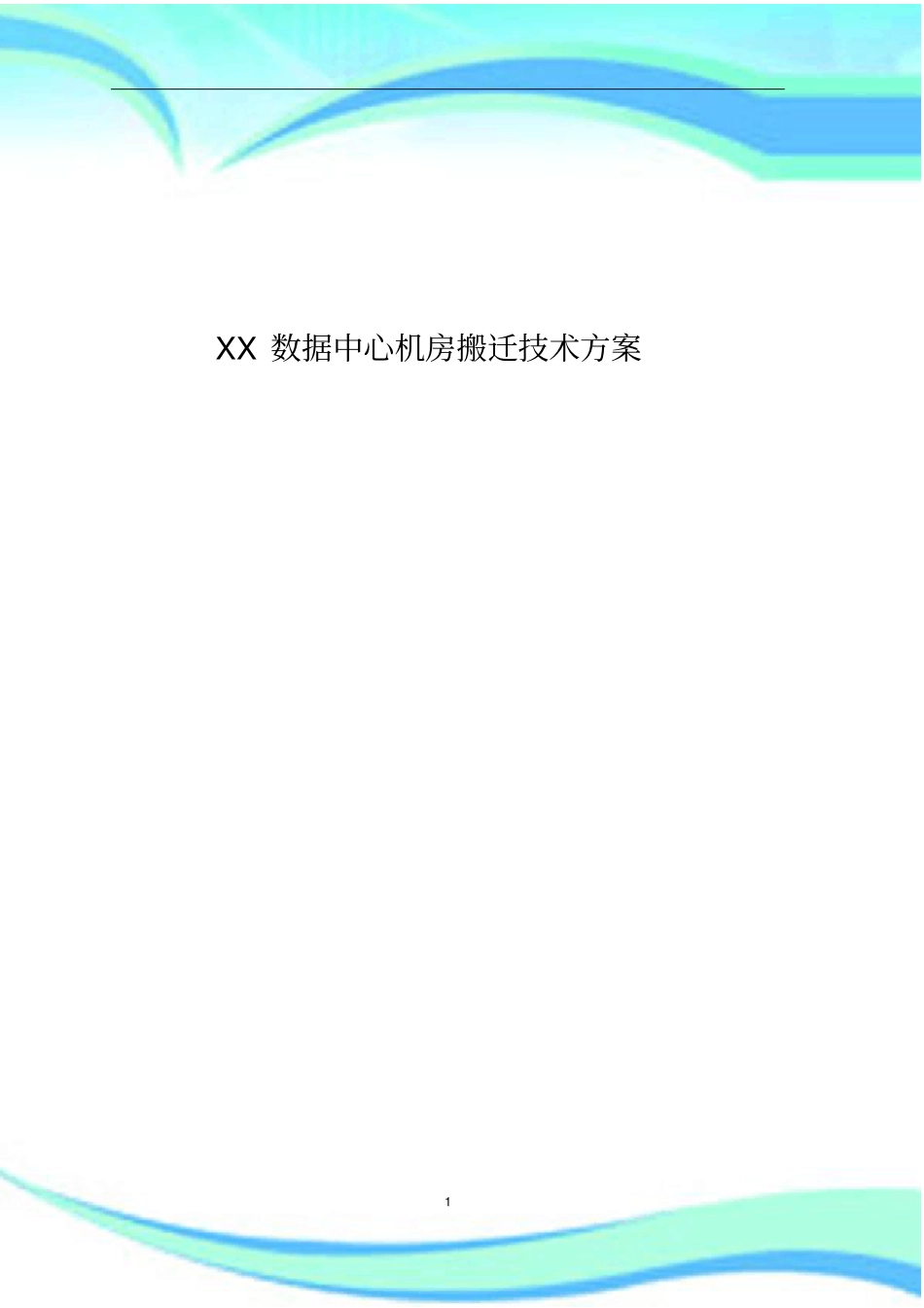

XX数据中心机房搬迁技术方案2————————————————————————————————作者：————————————————————————————————日期：1XX数据中心机房搬迁技术方案21.1机房搬迁......................................................................31.1.1机房搬迁概述......................................................31.1.2搬迁要求及规范...................................................91.1.3搬迁总体规划....................................................161.1.4搬迁实施方案....................................................211.1.5搬迁应急方案....................................................391.1.6搬迁工期保证措施.............................................431.1.7搬迁清单...........................................................4531.1机房搬迁1.1.1机房搬迁概述1.1.1.1项目概述XX市XX监管平台系统数据中心机房设在XX市XX大道广场A座5楼。此次搬迁将XX市XX大道2#广场A座5楼搬迁到XX市大厦大楼11楼。4由于很多关键应用系统的可用性要求是7X24小时不间断运行以及受硬件设施的限制，此次机房搬迁不能采用搬迁，但会尽可能考虑到关键应用的可用性，最大程度减少系统停机时间。1.1.1.2原机房现状1.1.1.2.1设备分布情况原机房地点为XX2号广场5楼，面积约300m2。机房划分为2个区域：主机房区（260平米，包含主机房以及机房操作室）和电源室（40平米）。机房已按照B级标准建设完成，配置有消防、电力、温控、防雷等基础设施。机房平面布置图如下：图:系统机房平面图本期需要将原建设数据机房中模块化机柜、机房消防系统、监控系统、机房展示系统搬迁到新建机房。1.1.1.2.2供电系统情况原机房采用双回路市电供电，市电通过UPS系统为IT设备供电，制冷设备直接使用市电供电。5目前机房UPS使用情况如下：序号设备名称数量实际容量配置UPS电源容量UPS后备时间UPS配置情况负荷等级1.1.1.2.3制冷系统情况以及UPS供电设备2台以及相关空调消防设备若干台。1.1.1.2.4网络及硬件支撑平台现状平台硬件网络分公共服务区网络和核心区网络两部分，两大网络区之间通过网闸进行安全隔离。公共服务区网络分别部署以下设备：1.负载均衡服务器，位于对外网络接口节点上，双路均衡分摊公共办公网络和互联网之间的数据传输业务；2.千兆安全防火墙，位于对外网络接口节点上，为公共服务区对外网络边界提供安全防护；3.上网行为管理服务器，部署在办公网络汇总主干道，管控日常使用互联网网络行为；64.日志审计系统，数据库审计系统，入侵检测系统，部署在公共网络核心层，对整个交易中心网络日常运转安全状况提供信息支持；5.WEB应用漏洞扫描系统，WEB应用安全防护系统，安全隔离网闸，病毒防护服务器，网页防篡改服务器部署在公共网络核心层，为网络日常信息业务提供安全保障；6.应用网站服务器，数据库服务器，时间服务器，核心交换机等业务承载设备。核心区网络和公共服务区网络架构相近，部署的设备也基本一致。核心区网络和公共服务区网络之间用安全网闸进行安全隔离，两大网络间安全独立。以上各系统设备均部署于XX中心机房，构成了交易平台整个网络的安全架构和业务承载架构，均是双机热备架构配置，相互之间可以自动无缝切换。XX市XX平台总体拓扑图如下：7图:XX市XX平台总体拓扑图1.1.1.3目标机房情况目前XX中心的数据屮心机房按照B级机房标准进行建设。机房综合布线采用两层结构（设备柜+列头柜），所有设备机柜的网络配线经列头柜汇聚到网络区的总配线区，存储光纤经列头柜汇聚到存储区。主机房面积160平方米，可容纳约72个设备机柜，整个主机房按数据中心三层体系架构划分为7个区域：应用服务器区：主要部署的设备类型有各类PC服务器、刀片服务器，主要功能：部著系统应用层软件及小型应用系统。数据库服务器区：8主要部署的设备类型有小型机、大型存储设备。主要功能：部署系统数椐库及部分大型存储。存储区：主要部署的设备类型有各类磁盘阵列等存储设备。主要功能：部署系统数；椐库文件、PC服务...
