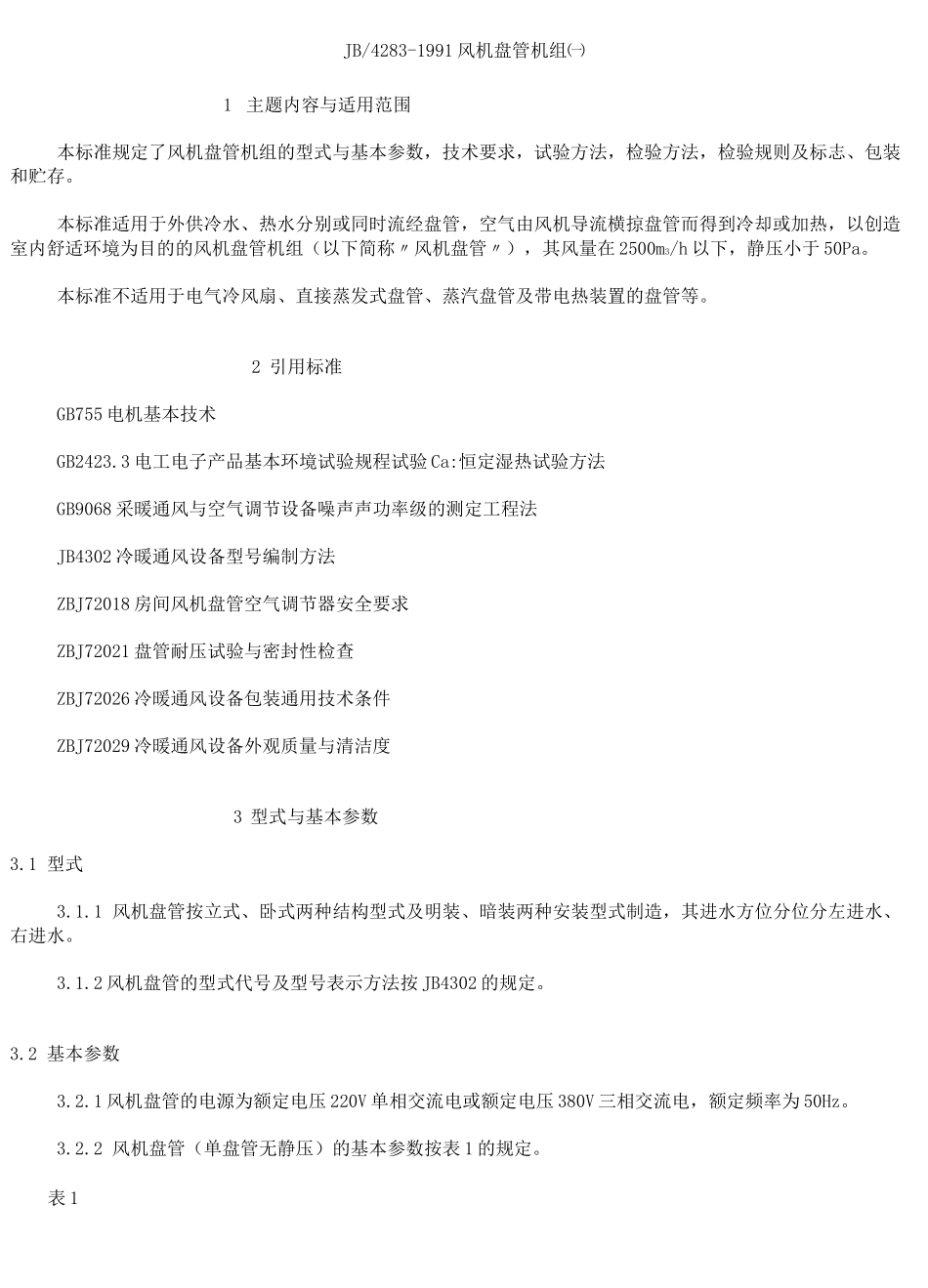

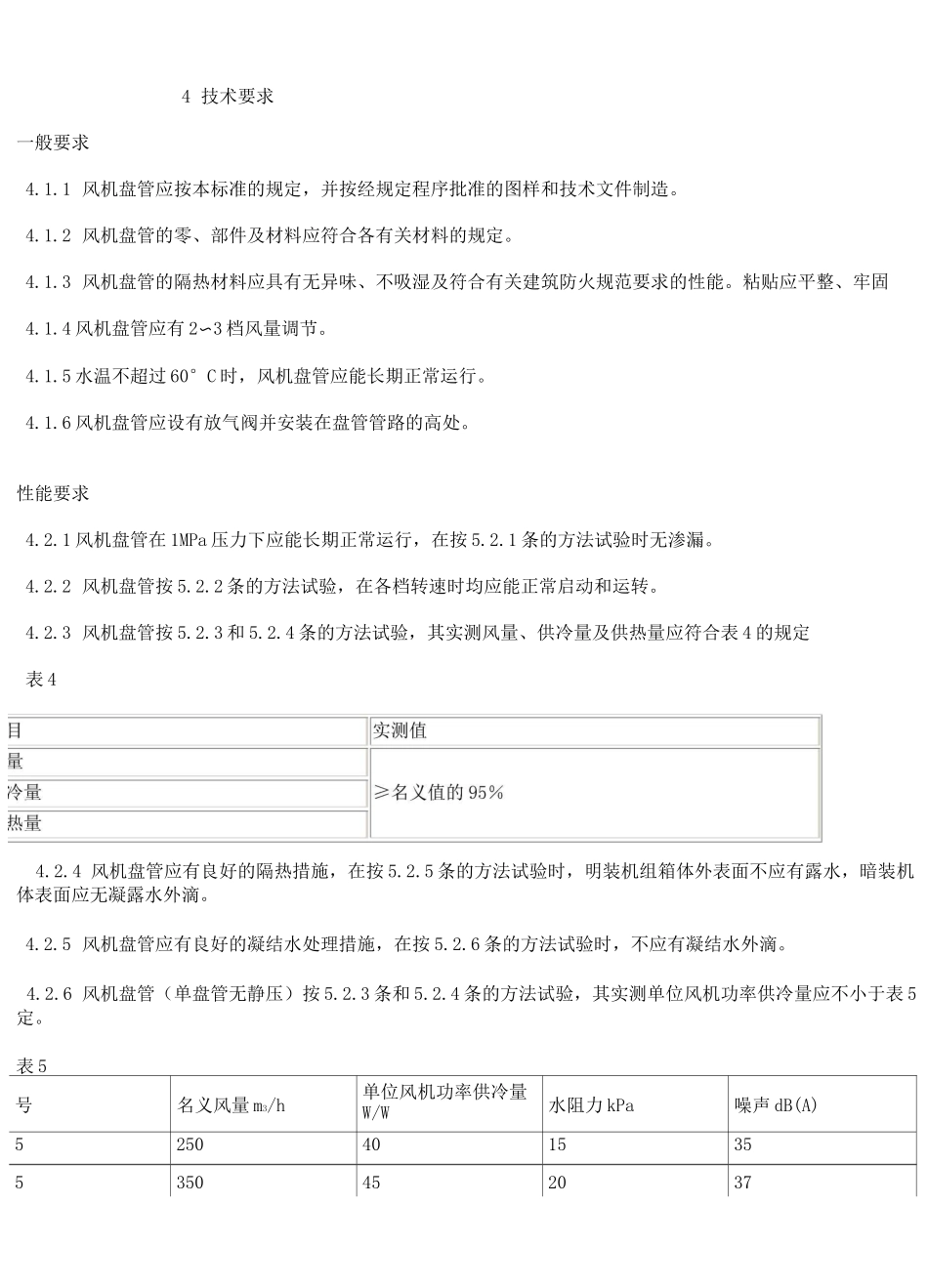

JB/4283-1991风机盘管机组㈠1主题内容与适用范围本标准规定了风机盘管机组的型式与基本参数，技术要求，试验方法，检验方法，检验规则及标志、包装和贮存。本标准适用于外供冷水、热水分别或同时流经盘管，空气由风机导流横掠盘管而得到冷却或加热，以创造室内舒适环境为目的的风机盘管机组（以下简称〃风机盘管〃），其风量在2500m3/h以下，静压小于50Pa。本标准不适用于电气冷风扇、直接蒸发式盘管、蒸汽盘管及带电热装置的盘管等。2引用标准GB755电机基本技术GB2423.3电工电子产品基本环境试验规程试验Ca:恒定湿热试验方法GB9068采暖通风与空气调节设备噪声声功率级的测定工程法JB4302冷暖通风设备型号编制方法ZBJ72018房间风机盘管空气调节器安全要求ZBJ72021盘管耐压试验与密封性检查ZBJ72026冷暖通风设备包装通用技术条件ZBJ72029冷暖通风设备外观质量与清洁度3型式与基本参数3.1型式3.1.1风机盘管按立式、卧式两种结构型式及明装、暗装两种安装型式制造，其进水方位分位分左进水、右进水。3.1.2风机盘管的型式代号及型号表示方法按JB4302的规定。3.2基本参数3.2.1风机盘管的电源为额定电压220V单相交流电或额定电压380V三相交流电，额定频率为50Hz。3.2.2风机盘管（单盘管无静压）的基本参数按表1的规定。表1代号2.53.556.37.181012.5141620253.2.3风机盘管名义风量的工况参数按表2规定。3.2.4风机盘管名义供冷量和名义供热量的工况参数按表3规定。表口空气干球温度14〜27水状况测风机盘管出口与测试室的无静压机气静压差卩&有静压机组不供水最高额定转速①0±2最高额定转速系指在额定电压及频率下达到名义风量值时的风机最高转速。表名义供冷工况27.019.57.0名义供热工况60.水机转测风机盘管出口与测试室的气静压差Pa无静压机0±有静压机静压值±与名义供冷工况相同最高额定转速名义风量是指标准状态（大气压力为1013hPa、温度20°C、密度为1.2kg/m3）时的风4技术要求一般要求4.1.1风机盘管应按本标准的规定，并按经规定程序批准的图样和技术文件制造。4.1.2风机盘管的零、部件及材料应符合各有关材料的规定。4.1.3风机盘管的隔热材料应具有无异味、不吸湿及符合有关建筑防火规范要求的性能。粘贴应平整、牢固4.1.4风机盘管应有2〜3档风量调节。4.1.5水温不超过60°C时，风机盘管应能长期正常运行。4.1.6风机盘管应设有放气阀并安装在盘管管路的高处。性能要求4.2.1风机盘管在1MPa压力下应能长期正常运行，在按5.2.1条的方法试验时无渗漏。4.2.2风机盘管按5.2.2条的方法试验，在各档转速时均应能正常启动和运转。4.2.3风机盘管按5.2.3和5.2.4条的方法试验，其实测风量、供冷量及供热量应符合表4的规定表44.2.4风机盘管应有良好的隔热措施，在按5.2.5条的方法试验时，明装机组箱体外表面不应有露水，暗装机体表面应无凝露水外滴。4.2.5风机盘管应有良好的凝结水处理措施，在按5.2.6条的方法试验时，不应有凝结水外滴。4.2.6风机盘管（单盘管无静压）按5.2.3条和5.2.4条的方法试验，其实测单位风机功率供冷量应不小于表5定。表5号名义风量m3/h单位风机功率供冷量W/W水阻力kPa噪声dB(A)525040153553504520375005024393630553040171052404280050444510004554475125047344614004538481600405020004050542500-4.2.7风机盘管按5.2.7条的方法试验，其实测水阻力值应不大于表5规定的值的110％。4.2.8风机盘管（无静压）按5.2.8条的方法试验，其实测噪声值（声压级）应不大于表5的规定（表中12.5以上机组的噪声值是指由两台电动机四只风扇组成的风机盘管）。安全要求4.3.1风机盘管的安全要求应符合ZBJ72-018的规定。4.3.2风机盘管电气线路的连接应整齐、牢固、电线穿通孔和接插头应采用绝缘管或其他适当的保护措施4.3.3风机盘管按5.2.9和5.2.10条的方法试验，其冷、热态对地绝缘电阻值应不小于2MQ。4.3.4风机盘管的电气强度按5.2.11条的方法试验，应无击穿或闪络。4.3.5风机盘管按5.2.12条的方法试验，电动机绕组的温升符合有关相应电动机标准的规定。4.3.6风机盘管按5.2.13条的方法试验，其外露金属部分和电源线间的泄漏电流值应不大于1.5mA。4.3.7风机盘管按5.2.14条的方法试验，其...
