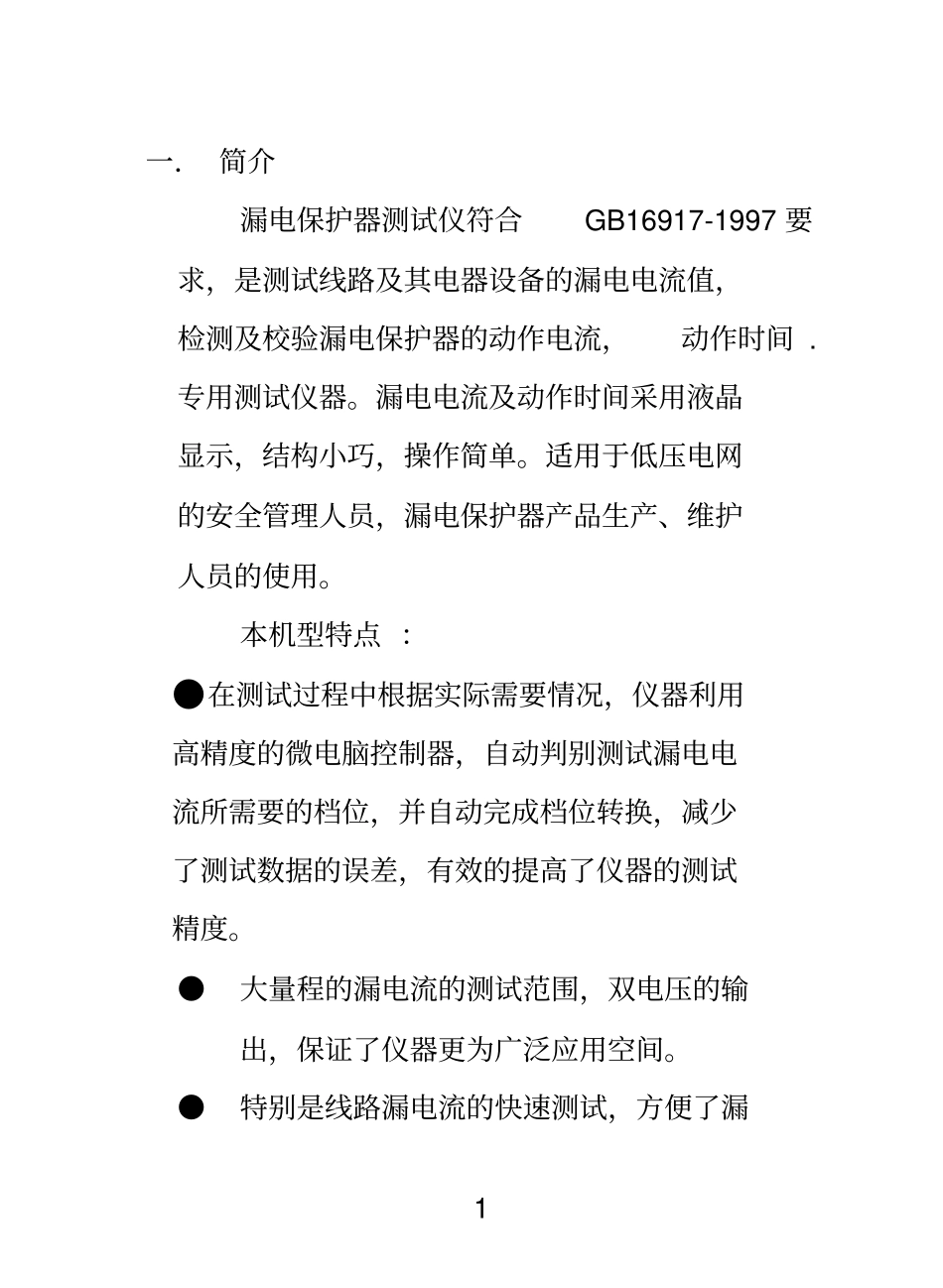

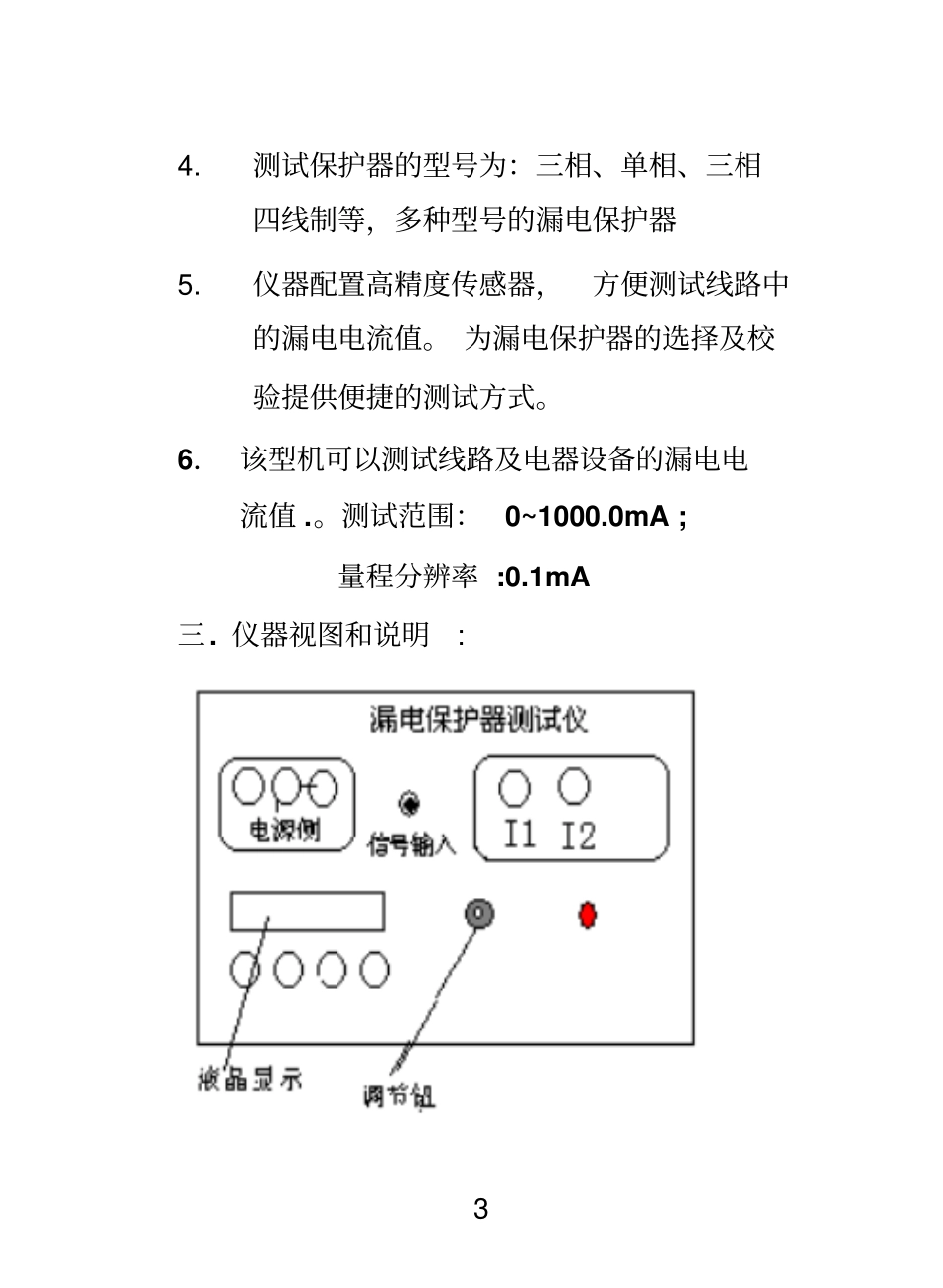

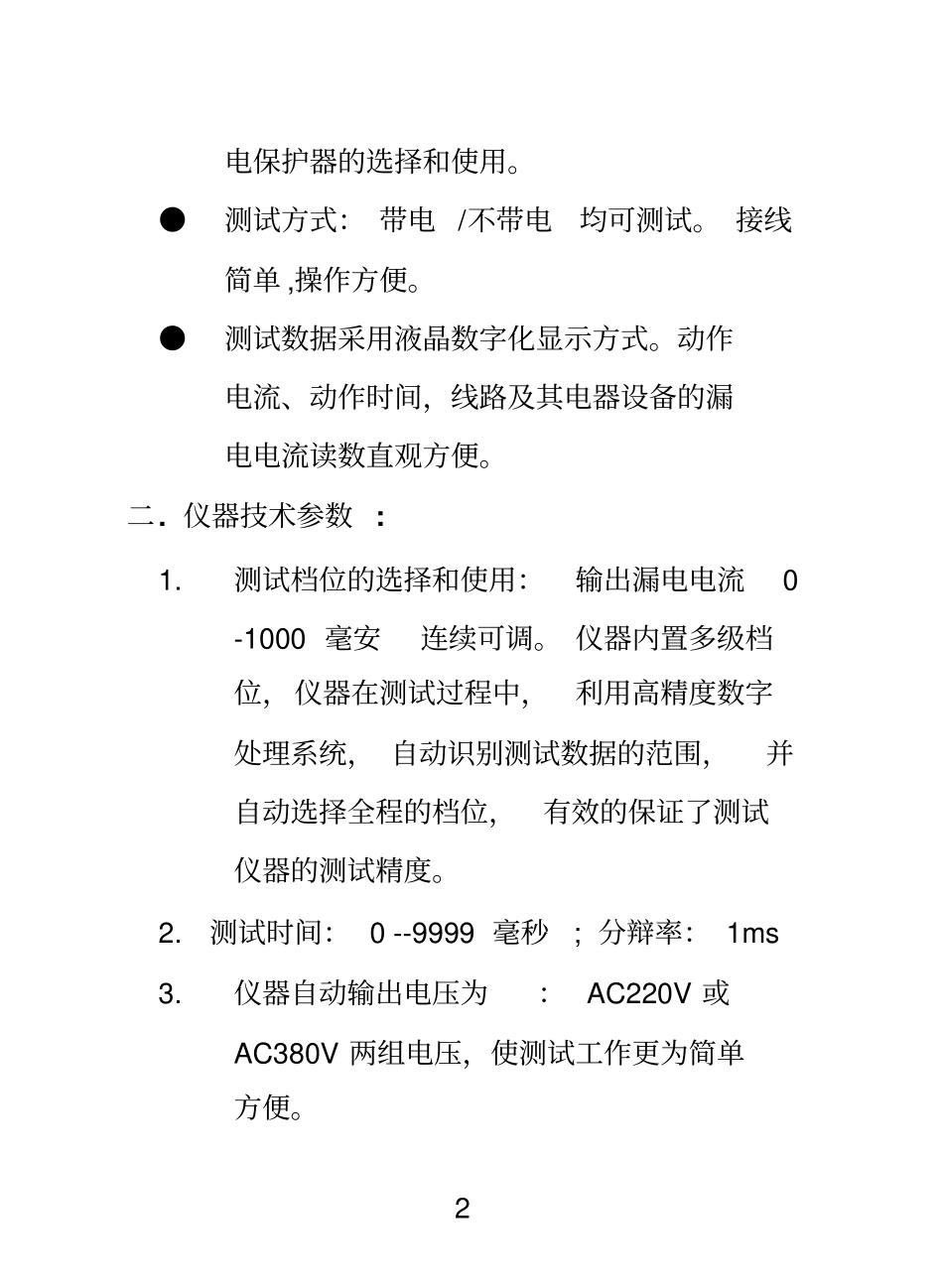

1一．简介漏电保护器测试仪符合GB16917-1997要求，是测试线路及其电器设备的漏电电流值，检测及校验漏电保护器的动作电流，动作时间.专用测试仪器。漏电电流及动作时间采用液晶显示，结构小巧，操作简单。适用于低压电网的安全管理人员，漏电保护器产品生产、维护人员的使用。本机型特点：●在测试过程中根据实际需要情况，仪器利用高精度的微电脑控制器，自动判别测试漏电电流所需要的档位，并自动完成档位转换，减少了测试数据的误差，有效的提高了仪器的测试精度。●大量程的漏电流的测试范围，双电压的输出，保证了仪器更为广泛应用空间。●特别是线路漏电流的快速测试，方便了漏2电保护器的选择和使用。●测试方式：带电/不带电均可测试。接线简单,操作方便。●测试数据采用液晶数字化显示方式。动作电流、动作时间，线路及其电器设备的漏电电流读数直观方便。二.仪器技术参数:1.测试档位的选择和使用：输出漏电电流0-1000毫安连续可调。仪器内置多级档位，仪器在测试过程中，利用高精度数字处理系统，自动识别测试数据的范围，并自动选择全程的档位，有效的保证了测试仪器的测试精度。2.测试时间：0--9999毫秒;分辩率：1ms3.仪器自动输出电压为：AC220V或AC380V两组电压，使测试工作更为简单方便。34.测试保护器的型号为：三相、单相、三相四线制等，多种型号的漏电保护器5.仪器配置高精度传感器，方便测试线路中的漏电电流值。为漏电保护器的选择及校验提供便捷的测试方式。6．该型机可以测试线路及电器设备的漏电电流值.。测试范围：0~1000.0mA;量程分辨率:0.1mA三.仪器视图和说明:4(面板示意图1)（复位键）仪器测试过程中进行复位使仪器置于开机的初始状态。（设置键）设置漏电保护器的漏电流位。（动作时间键）当电流值设置结束后，对漏电保护器的动作时间进行测试时的操作键。（触发键）对漏电保护器的最小动作电流值进行测量。※※操作步骤※※※四．动作时间的测量仪器界面显示：ON—漏电保护器闭合OFF—漏电保护器断开(接线图2)附注：不带电测试接线参照图(带电测试接线图3)附注：带电测试接线参照图5仪器开机显示闪烁setk表示是否进行电流校验，如果校验长按动作电流键。（具体见校验方法）否则1分钟进入测试界面则表示仪器正常。（i=0000mA是测量漏电流。T=0000ms表示测试动作时间）可以开始测试工作。按下设置键根据漏电流大小，调节可调旋钮使电流达到要求值。按下动作时间键，漏电保护器断，开蜂鸣器鸣响提示测量结束。仪器所显示的时间，即为漏电保护器的动作时间。例如：仪器测试漏电保护器在30毫安时的动作时间，参照图示方法接线后，按设置键，缓慢调节可调旋钮电流值到达30毫安，按下时间测量键，待漏电保护器动作，蜂鸣器响提示测试结束。仪器所显示的：T=0040毫秒即为所测动作时间值：40毫秒。6仪器测试漏电保护器在300毫安时的动作时间，参照图示方法接线后，按一下设置键，缓慢调节可调旋钮电流值到达300毫安（当电流大于200毫安时仪器自动换档。有效的保证了测试数值的精度），按下时间测量键，待漏电保护器动作，蜂鸣器响提示测试结束。仪器所显示的T=0050毫秒即为所测动作时间50毫秒。五．动作电流的测量按参照图正确接线后,把保护器置于闭合状态。仪器开机正常工作，按触发键，缓慢调节可调旋钮，直到保护器动作，蜂鸣器鸣响提示测试结束,仪器所显示的值，即为仪器动作电流值.六:线路电流的测试在仪器面板信号输入孔，插入仪器测试钳的输入接口，在另一端的卡钳的孔径中穿过需要测试漏电流的线路，仪器开机，仪器自动测试出该7线路的漏电电流(i=****mA)。接线图参照如下：附注：对于测试电器设备的漏电流时，卡钳卡一根接地线即可测试。附注：在测试供电回路时，卡钳需卡两根线进行漏电流测试七．注意事项:1.本仪器在使用和携带过程中,要注意防潮以免内部元器件受潮损坏.仪器面板上带有AC220V/380电源输出,使用时应注意安全.避免操作不当出现触电事故.2.漏电电流和时间显示应进行定期检验.3.仪器要注意防水防潮.七.运输和售后服务包装好的测试仪在避免雨、雪、猛力撞击等直接条件影响下，可用任何交通工具运输，注意不得长时间震动。售后服务：若...
