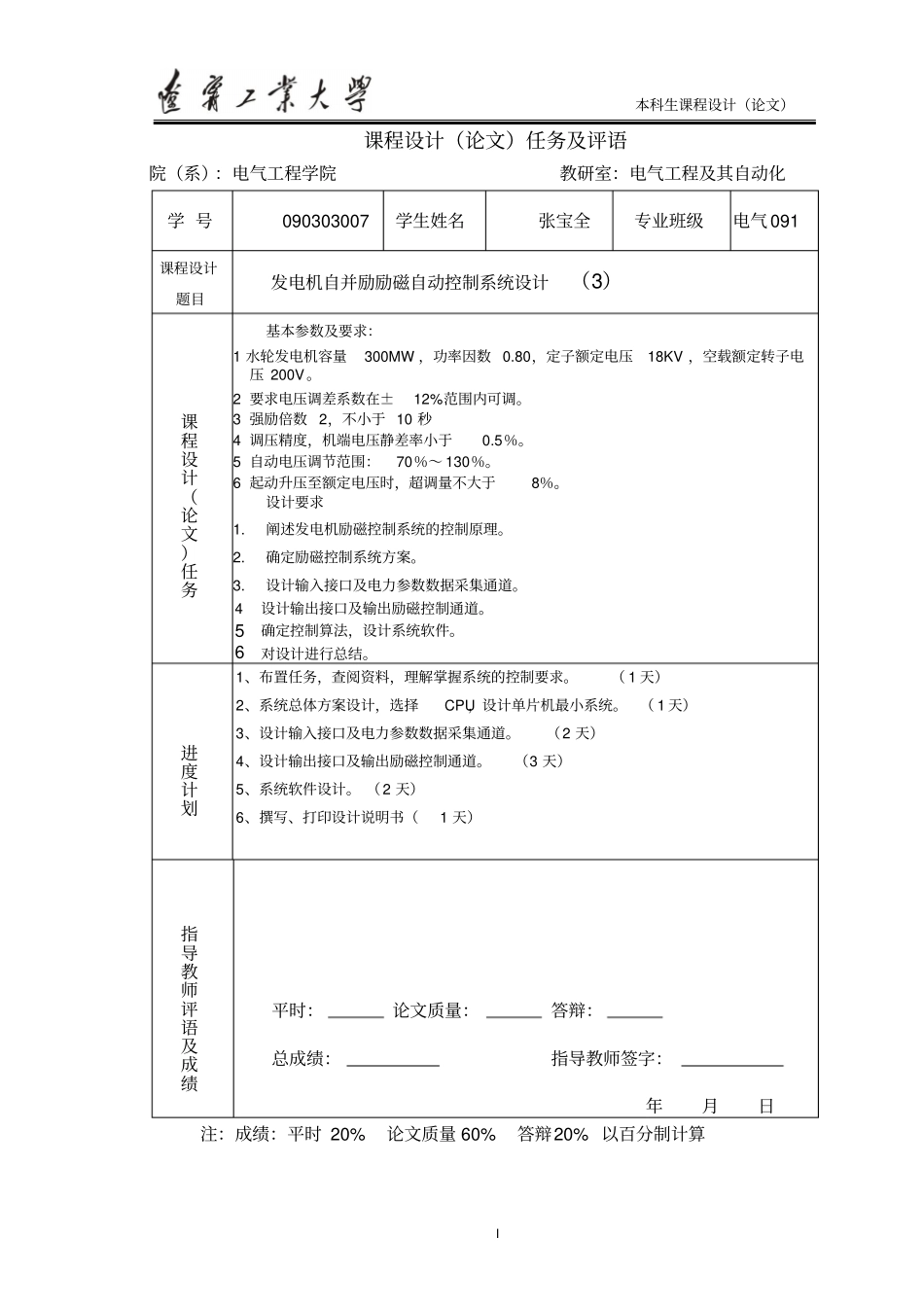

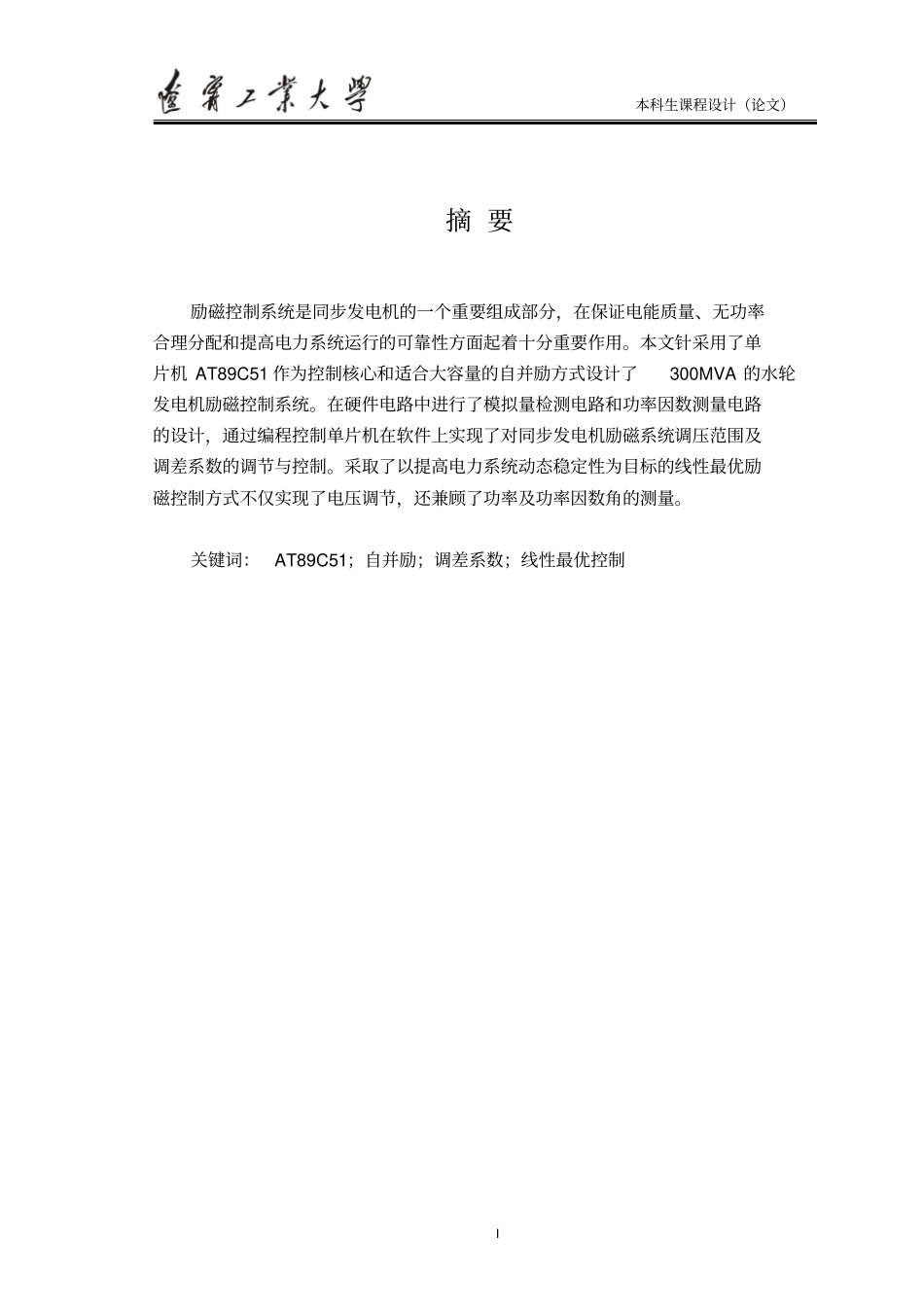

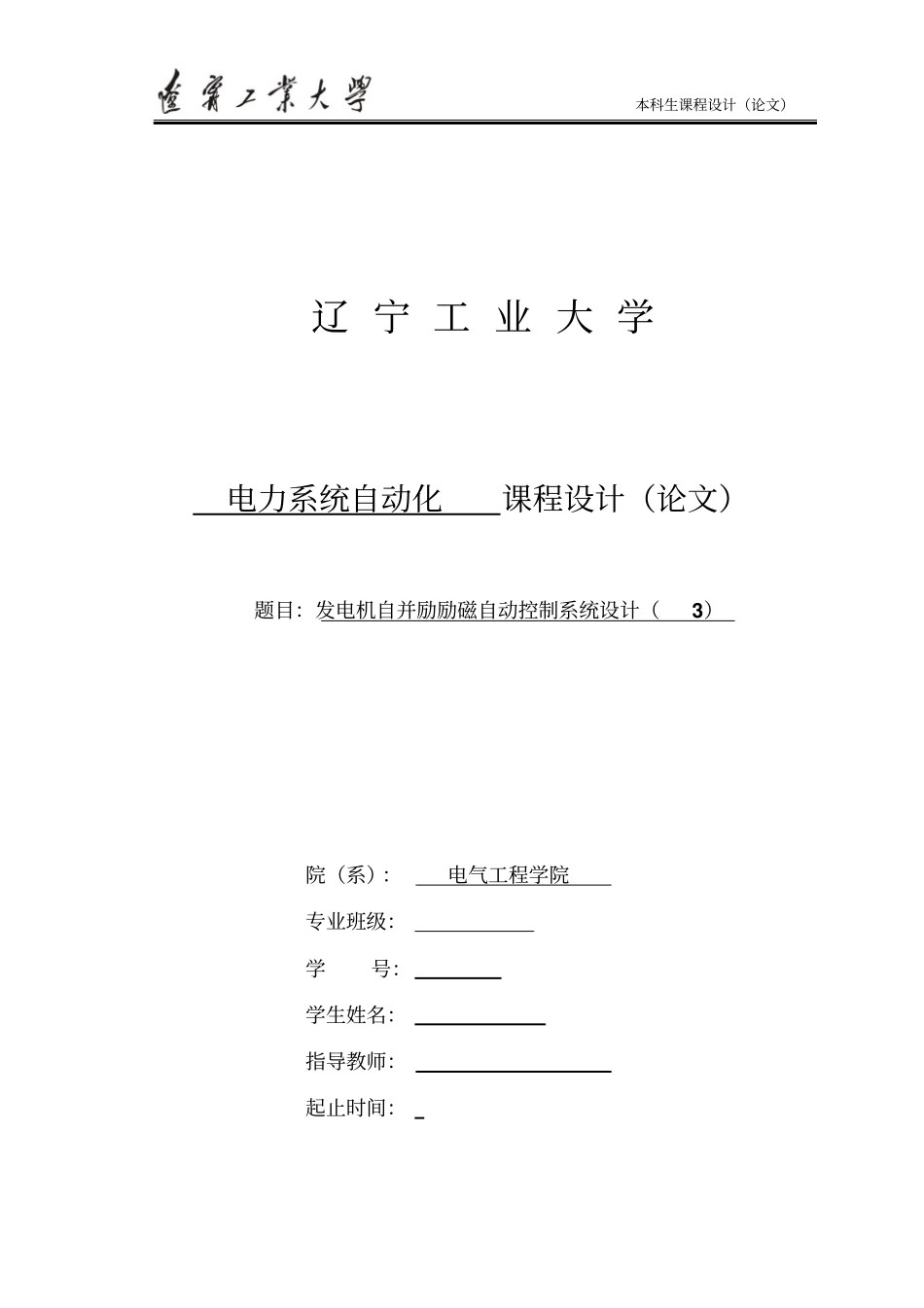

本科生课程设计(论文)辽宁工业大学电力系统自动化课程设计(论文)题目:发电机自并励励磁自动控制系统设计(3)院(系):电气工程学院专业班级:学号:学生姓名:指导教师:起止时间:本科生课程设计(论文)I课程设计(论文)任务及评语院(系):电气工程学院教研室:电气工程及其自动化注:成绩:平时20%论文质量60%答辩20%以百分制计算学号090303007学生姓名张宝全专业班级电气091课程设计题目发电机自并励励磁自动控制系统设计(3)课程设计(论文)任务基本参数及要求:1水轮发电机容量300MW,功率因数0.80,定子额定电压18KV,空载额定转子电压200V。2要求电压调差系数在±12%范围内可调。3强励倍数2,不小于10秒4调压精度,机端电压静差率小于0.5%。5自动电压调节范围:70%~130%。6起动升压至额定电压时,超调量不大于8%。设计要求1.阐述发电机励磁控制系统的控制原理。2.确定励磁控制系统方案。3.设计输入接口及电力参数数据采集通道。4设计输出接口及输出励磁控制通道。5确定控制算法,设计系统软件。6对设计进行总结。进度计划1、布置任务,查阅资料,理解掌握系统的控制要求。(1天)2、系统总体方案设计,选择CPU,设计单片机最小系统。(1天)3、设计输入接口及电力参数数据采集通道。(2天)4、设计输出接口及输出励磁控制通道。(3天)5、系统软件设计。(2天)6、撰写、打印设计说明书(1天)指导教师评语及成绩平时:论文质量:答辩:总成绩:指导教师签字:年月日本科生课程设计(论文)I摘要励磁控制系统是同步发电机的一个重要组成部分,在保证电能质量、无功率合理分配和提高电力系统运行的可靠性方面起着十分重要作用。本文针采用了单片机AT89C51作为控制核心和适合大容量的自并励方式设计了300MVA的水轮发电机励磁控制系统。在硬件电路中进行了模拟量检测电路和功率因数测量电路的设计,通过编程控制单片机在软件上实现了对同步发电机励磁系统调压范围及调差系数的调节与控制。采取了以提高电力系统动态稳定性为目标的线性最优励磁控制方式不仅实现了电压调节,还兼顾了功率及功率因数角的测量。关键词:AT89C51;自并励;调差系数;线性最优控制本科生课程设计(论文)II目录第1章绪论..........................................................11.1励磁控制系统概况.............................................11.2本文主要内容.................................................1第2章发电机自并励励磁自动控制系统硬件设计..........................32.1发电机自并励励磁自动控制系统总体设计方案.....................32.2单片机最小系统设计..........................错误!未定义书签。2.3发电机自并励励磁自动控制系统模拟量检测电路设计...............72.4直流稳压电源电路设计.........................................8第3章自并励励磁控制系统软件设计...................................113.1软件实现功能综述............................................113.2流程图设计..................................................113.2.1主程序流程图设计......................................113.2.2模拟量检测流程图设计..................................123.3程序清单....................................................13第4章系统仿真与分析...............................错误!未定义书签。4.1系统仿真模型建立............................错误!未定义书签。4.2系统仿真模型的设计..........................错误!未定义书签。第5章课程设计总结.................................................15参考文献............................................................15本科生课程设计(论文)1第1章绪论1.1励磁控制系统概况励磁控制系统是同步发电机的一个重要组成部分,在保证电能质量、无功率合理分配和提高电力系统运行的可靠性方面起着十分重要作用。励磁系统主要作用是为同步发电机励磁绕组提供直流电流,并且励磁调节器通过控制励磁电压及励磁电流,担负着对电力系统稳定运行的控制和保护功...
