探究串联和并联电路电流特点课件VIP免费

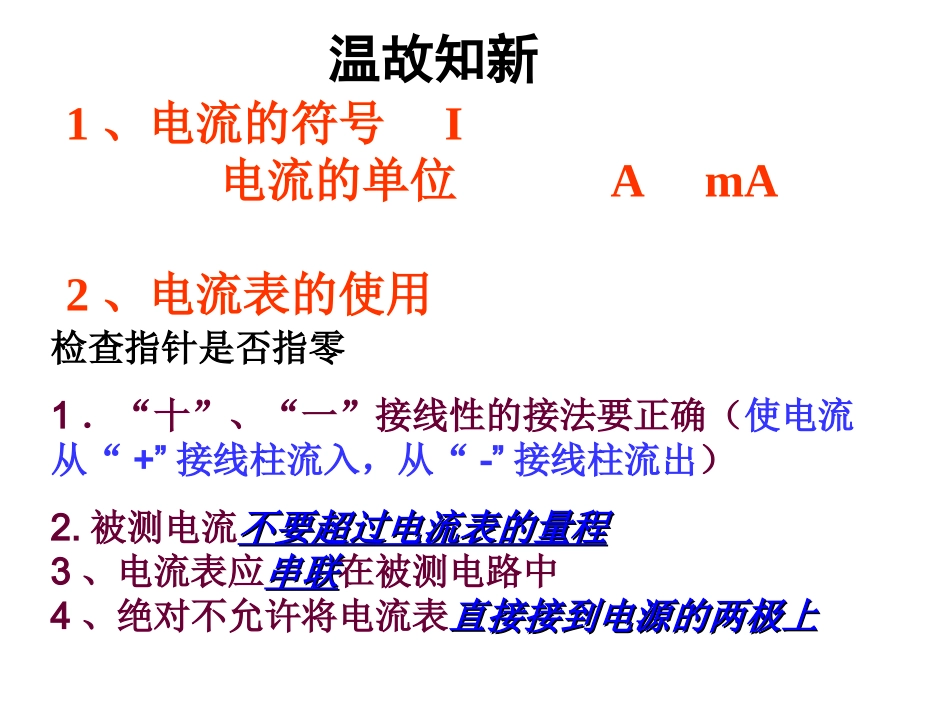

探究串联和并联电路电流特点课件_第1页
1/27

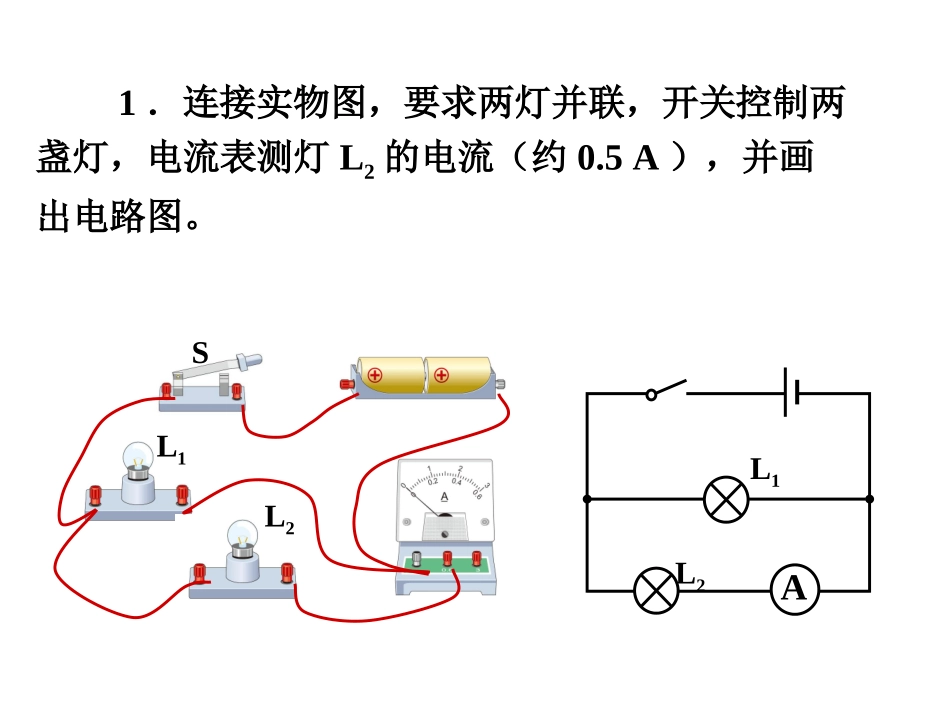

探究串联和并联电路电流特点课件_第2页
2/27

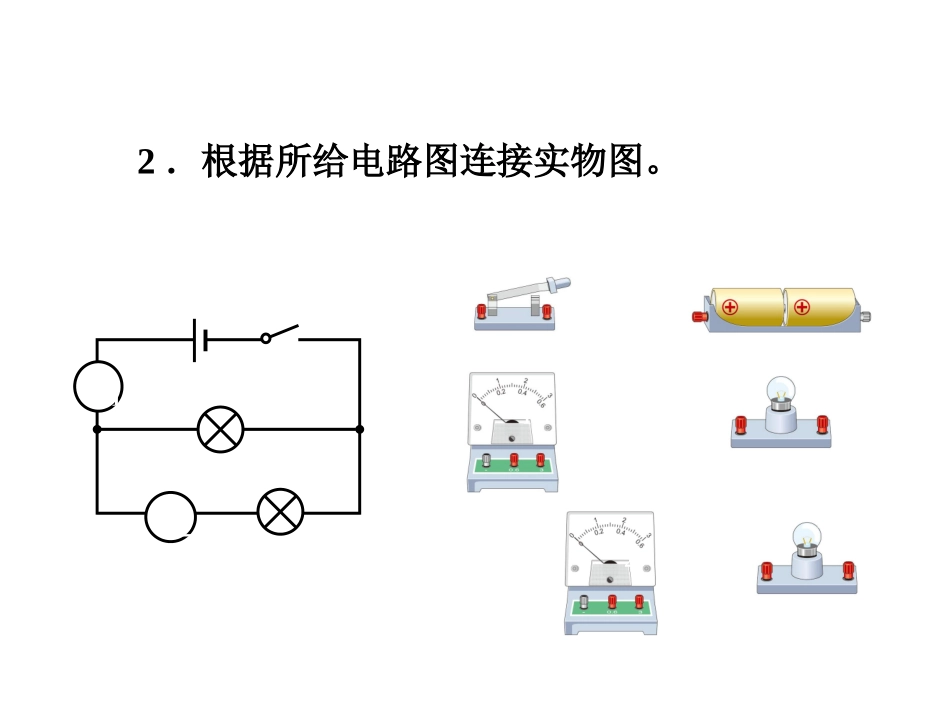

探究串联和并联电路电流特点课件_第3页
3/27
1、电流的符号I电流的单位AmA2、电流表的使用检查指针是否指零1.“十”、“一”接线性的接法要正确(使电流从“+”接线柱流入,从“-”接线柱流出)2.被测电流不要超过电流表的量程不要超过电流表的量程3、电流表应串联串联在被测电路中4、绝对不允许将电流表直接接到电源的两极上直接接到电源的两极上温故知新1.连接实物图,要求两灯并联,开关控制两盏灯,电流表测灯L2的电流(约0.5A),并画出电路图。L2L1SL2L1A2.根据所给电路图连接实物图。L2L1L2L1A1A2A2A1如图电路猜一猜:闭合开关后,通过电路中a、b、c三点的电流Ia、Ib、Ic间有什么关系?实验:探究串联电路中的电流规律L1L2aabbccL2L11、把电流表串联在a处,测出a处的电流Ia。2、把电流表串联在b处,测出b处的电流Ib。L1L23、把电流表串联在C处,测出C处的电流IC。L1L2电流电流Ia/A电流Ib/A电流Ic/A12L1L2IaIbIc次数结论:串联电路中各处的电流是______的。即:Ia=Ib=Ic=I相等L1L2aabbcc1、有一串节日彩灯,连接着20只小灯泡。如果电源插头处的电流为200mA,那么,通过每只小灯泡的电流是________。练习:200mAL1L2A1A22、如图所示的电路中当闭合开关后,电流表A1的示数为0.25A。通过灯L1的电流为____A,电流表A2的示数为____A,通过灯L2的电流为____A。0.250.250.25猜一猜:并联电路干路中的电流IA和各支路中的电流IB、IC有什么关系?S1L1L2IBICIA活动:探究并联电路中的电流S1L1L2IBICIA1、把电流表联在B、C处,测出支路电流IB、IC,再测出干路电流IA.把数据填入表格中。2、换上不同的灯泡,再做一次实验(排除偶然性)。电流电流IA/A(干路电流)电流IB/A(支路电流)电流IC/A(支路电流)12次数L1L2把电流表串联在L1处,测出L1的电流I1。L1L2把电流表串联在L2处,测出L2的电流I2。L1L2把电流表连在干路,测出干路电流I。结论:并联电路干路中的电流等于各并联支路中的电流之和。即:I=I1+I2S1L1L2AAA1.串联电路的电流:处处相等总结:串联电路和并联电路的电流规律I=I1=I2=I3=….2.并联电路的电流:干路上的电流等于各个支路上的电流之和I=I1+I2+I3+….1、两只灯泡L1、L2连接在同一电路中,分析下列判断:(1)L1的电流为0.3A,L2的电流也是0.3A,则两灯的连接方式一定是串联。(2)L1的电流为1.3A,L2的电流也是0.8A,则两灯的连接方式一定是并联。2、某同学家中有一台电视机、一台洗衣机、两盏照明灯。工作时的电流分别为200mA、1A、300mA、和250mA。如果干路中的电流不许超过3A,这些用电器是否可以同时使用?ASAL1L2A1A23、如图所示,A1的示数0.9A,A2的示数为0.5A,通过灯L1和L2的电流各是____A和____A。0.40.54.如图所示电路中灯泡L1和L2是以联方式联入电路的,电流表测量的是中的电流.L1并联5.甲、乙、丙三位同学在做“用电流表测电流”的分组实验中,闭合开关前,他们的电流表指针均指在零刻度处.当闭合开关试触时,发现电流表指针摆动分别出现了如图甲、乙、丙所示的三种情况.请分析他们在电流表的使用上分别存在什么问题,并写出来。6.如图(a)所示,当开关S闭合时,两只电流表的示数分别由(b),(c)两图读得,则电灯L1中的电流是()A.0.8AB.0.16AC.0.52AD.1.28AD7.在做“用电流表测电流”的实验中,为了测量并联电路流过灯泡L1的电流,可采用的电路图是()BDCBA8.如图所示电路,闭合开关后,比较a、b、c、d四处电流的大小,其中不正确的是()A.Ia=IdB.Ia>IdC.Ia>IbD.Id>IcB9.在下图甲中,闭合开关后,通过灯泡Ll的电流为0.5A,通过灯泡L2的电流为0.4A.试根据图甲将图乙中的实物用铅笔线表示导线连接起来.
