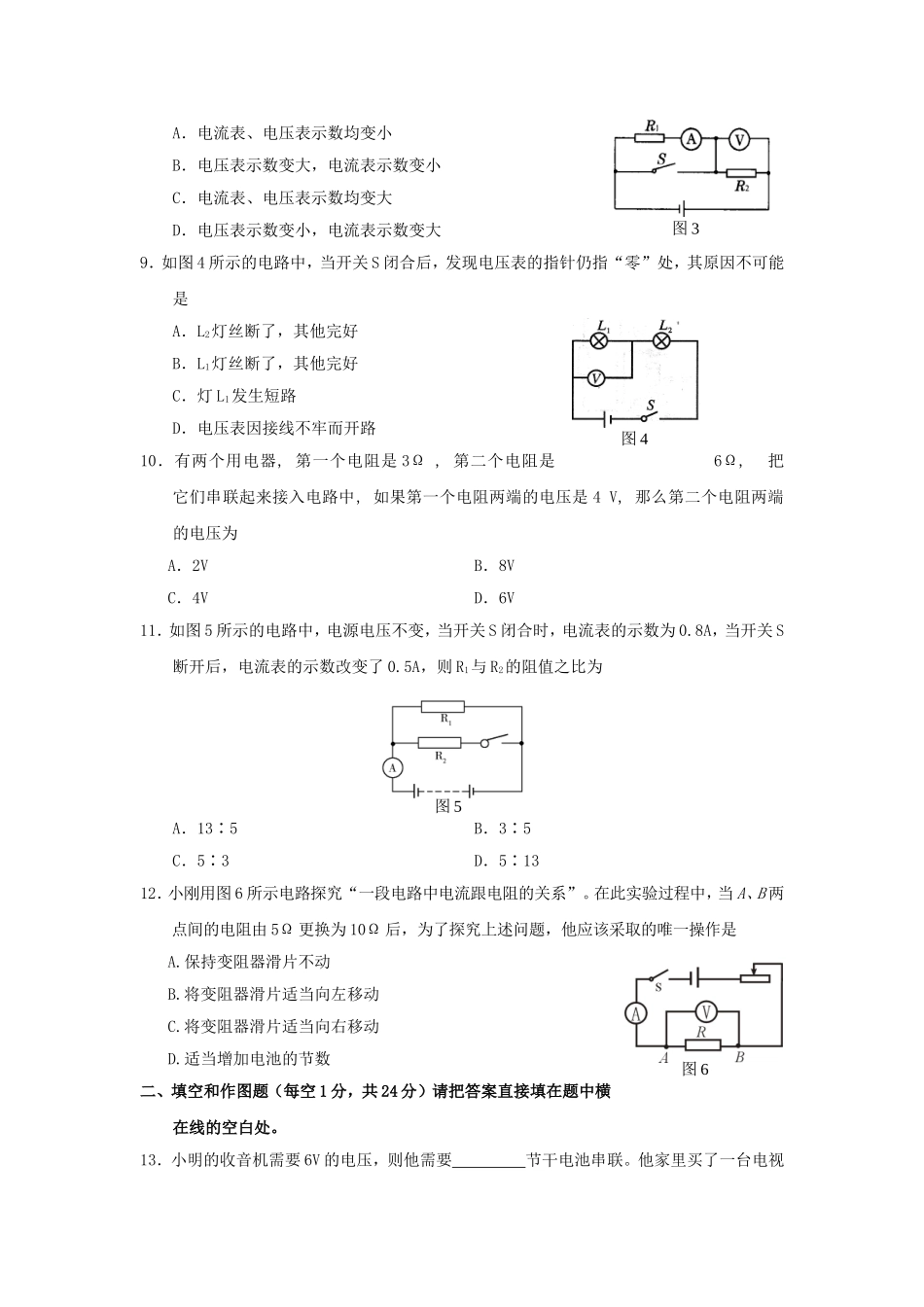

欧姆定律测试题一、单项选择题（每小题3分，共36分）每小题只有一个正确的选项，请把正确选项前面的字母代号写在下表内。1．同一电路中的两盏不同的电灯，分别用电压表测其两端的电压，发现两电压表的示数相同，则两灯泡A．一定是串联的B．一定是并联的C．可以是串联也可以是并联D．串并联都不能实现2.白炽灯泡的灯丝断开后，可把断头搭接起来继续使用，这时灯丝的A．电阻变大，电流减小B．电阻变小，电流增大C．电阻和电流都增大D．电阻和电流都减小3．滑动变阻器是通过改变自身连入电路中的阻值从而实现改变电路中电流的，滑动变阻器是依靠改变什么因素来改变自身连入电路中的电阻的A．电阻丝的横截面积B．电阻丝的长度C．电阻丝的材料D．电阻丝的温度4.比较电流表和电压表的使用方法，下列说法错误的是A．接入电路前要估计测量值的范围，来选定量程B．接入电路时都要使电流从正接线柱流入，从负接线柱流出C．接入电路时都严禁将表的两个接线柱直接接到电源的两极上D．使用前都要检查指针是否对准零刻度线5.如图1所示，电源电压不变，滑动变阻器的滑片P从a端滑到b端的过程中A．电流表、电压表的示数都减小B．电流表、电压表的示数都增大C．电流表示数减小，电压表示数增大D．电流表示数增大，电压表示数减小6．在进行家庭电路的装修时，如果不小心使白炽电灯灯座的两根电线相接触，闭合开关接通电源，会出现下列哪种情况A．电灯的灯丝被烧断B.电灯正常发光C.电灯发出暗淡的光D.保险丝熔断7．张燕同学连接的电路如图2所示，她使用的电源是12V的蓄电池，当她闭合开关后，电压表的示数为4V，关于电动机两端的电压，下列说法中正确的是A．4VB．8VC．12VD．16V8.如图3所示，电源电压不变，开关S闭合时，电表的示数变化情况是图2图1baR2AVR1A．电流表、电压表示数均变小B．电压表示数变大，电流表示数变小C．电流表、电压表示数均变大D．电压表示数变小，电流表示数变大9．如图4所示的电路中，当开关S闭合后，发现电压表的指针仍指“零”处，其原因不可能是A．L2灯丝断了，其他完好B．L1灯丝断了，其他完好C．灯L1发生短路D．电压表因接线不牢而开路10．有两个用电器,第一个电阻是3Ω,第二个电阻是6Ω,把它们串联起来接入电路中,如果第一个电阻两端的电压是4V,那么第二个电阻两端的电压为A．2VB．8VC．4VD．6V11．如图5所示的电路中，电源电压不变，当开关S闭合时，电流表的示数为0.8A，当开关S断开后，电流表的示数改变了0.5A，则R1与R2的阻值之比为A．13∶5B．3∶5C．5∶3D．5∶1312．小刚用图6所示电路探究“一段电路中电流跟电阻的关系”。在此实验过程中，当A、B两点间的电阻由5Ω更换为10Ω后，为了探究上述问题，他应该采取的唯一操作是A.保持变阻器滑片不动B.将变阻器滑片适当向左移动C.将变阻器滑片适当向右移动D.适当增加电池的节数二、填空和作图题（每空1分，共24分）请把答案直接填在题中横在线的空白处。13．小明的收音机需要6V的电压，则他需要节干电池串联。他家里买了一台电视图3图5图4图6机，则此电视机需要接在Ｖ的电压下才能工作。14．两根铜丝的长度相同，粗细不同，则铜丝的电阻大。一根铜丝和一根铁丝长度相同，要使它们的电阻相等，则丝要粗些。15.一批小彩灯正常工作电压是4V，应将只彩灯联在家庭电路中，才能正常工作。16．如图7所示是生活中的一些雷电现象，雷电是一种剧烈的放电现象，放电时巨大的热量和空气的使得树木、建筑物等受到严重损坏，为了防止雷电对一些高大建筑物造成损坏，要在这些建筑物上装。17．某导体两端的电压为5V时，通过它的电流是0.5A，该导体的电阻是Ω；如果导体两端电压突然变为零，导体的电阻是Ω。18．有两个电阻R1和R2串联在电路中，它们的阻值之比是5：3；则通过它们的电流之比是，它们两端的电压之比是。19．如图8所示，若要使滑动变阻器的滑片P向C端滑动时小灯泡变亮，应将滑动变阻器的或两接线柱接在电路的M、N两端。20.如图9，将连在电压表上的铜片和锌片插入烧杯的盐水中，就制成了一个电池，观察电压表指针的偏转以及接线情况可知，该电池的电压是V，片是它的正极。21．如图10所示电路中，闭合开关后电压表V1的示数为7V...
