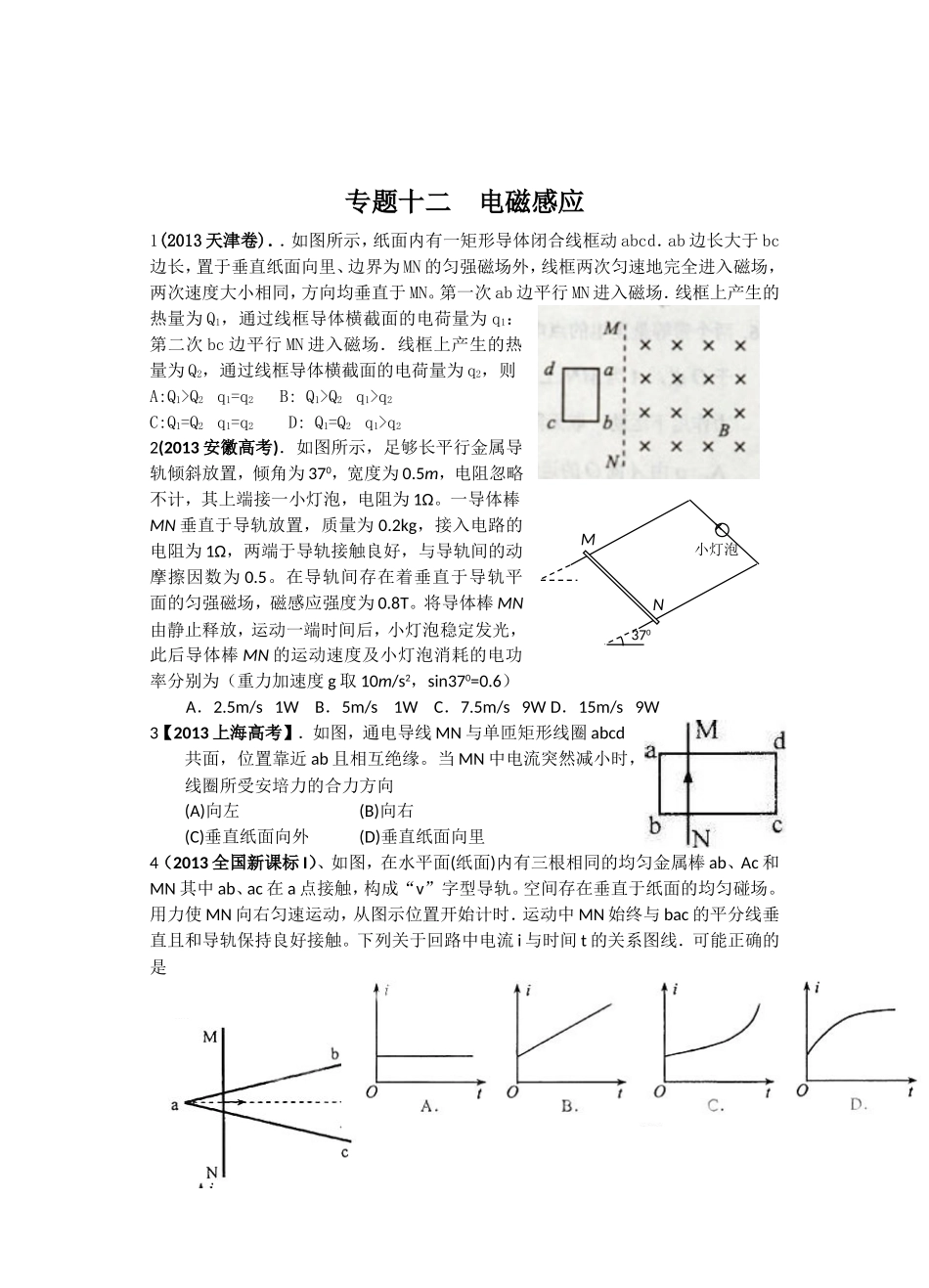

专题十二电磁感应1(2013天津卷)．．如图所示，纸面内有一矩形导体闭合线框动abcd．ab边长大于bc边长，置于垂直纸面向里、边界为MN的匀强磁场外，线框两次匀速地完全进入磁场，两次速度大小相同，方向均垂直于MN。第一次ab边平行MN进入磁场．线框上产生的热量为Q1，通过线框导体横截面的电荷量为q1：第二次bc边平行MN进入磁场．线框上产生的热量为Q2，通过线框导体横截面的电荷量为q2，则A:Q1>Q2q1=q2B:Q1>Q2q1>q2C:Q1=Q2q1=q2D:Q1=Q2q1>q22(2013安徽高考)．如图所示，足够长平行金属导轨倾斜放置，倾角为370，宽度为0.5m，电阻忽略不计，其上端接一小灯泡，电阻为1Ω。一导体棒MN垂直于导轨放置，质量为0.2kg，接入电路的电阻为1Ω，两端于导轨接触良好，与导轨间的动摩擦因数为0.5。在导轨间存在着垂直于导轨平面的匀强磁场，磁感应强度为0.8T。将导体棒MN由静止释放，运动一端时间后，小灯泡稳定发光，此后导体棒MN的运动速度及小灯泡消耗的电功率分别为（重力加速度g取10m/s2，sin370=0.6）A．2.5m/s1WB．5m/s1WC．7.5m/s9WD．15m/s9W3【2013上海高考】．如图，通电导线MN与单匝矩形线圈abcd共面，位置靠近ab且相互绝缘。当MN中电流突然减小时，线圈所受安培力的合力方向(A)向左(B)向右(C)垂直纸面向外(D)垂直纸面向里4（2013全国新课标I）、如图，在水平面(纸面)内有三根相同的均匀金属棒ab、Ac和MN其中ab、ac在a点接触，构成“v”字型导轨。空间存在垂直于纸面的均匀碰场。用力使MN向右匀速运动，从图示位置开始计时．运动中MN始终与bac的平分线垂直且和导轨保持良好接触。下列关于回路中电流i与时间t的关系图线．可能正确的是370N×M小灯泡5.（2013山东理综）.将一段导线绕成图甲所示的闭合电路，并固定在水平面（纸面）内，回路的ab边置于垂直纸面向里的匀强磁场Ⅰ中。回路的圆形区域内有垂直纸面的磁场Ⅱ，以向里为磁场Ⅱ的正方向，其磁感应强度B随时间t变化的图像如图乙所示。用F表示ab边受到的安培力，以水平向右为F的正方向，能正确反映F随时间t变化的图像是6.(2013北京高考)如图，在磁感应强度为B、方向垂直纸面向里的匀强磁场中，金属杆MN在平行金属导轨上以速度V向右匀速滑动,MN中产生的感应电动势为El;若磁感应强度增为2B,其他条件不变，MN中产生的感应电动势变为E2。则通过电阻R的电流方向及E1与E2之比El:E2分别为c→a，2：1a→c，2：1a→c，1：2c→a，1：27(2013全国卷大纲版)．纸面内两个半径均为R的圆相切于O点，两圆形区域内分别存在垂直于纸面的匀强磁场，磁感应强度大小相等、方向相反，且不随时间变化。一长为2R的导体杆OA绕过O点且垂直于纸面的轴顺时针转动，角速度为ω。t=0时，OA恰好位于两圆的公切线上，如图所示，若选取从O指向A的电动势为正，下列描述导体杆中感应电动势随时间变化的图像可能正确的是（）8(2013海南卷)．如图，水平桌面上固定有一半径为R的金属细圆环，环面水平，圆环每单位长度的电阻为r，空间有一匀强磁场，磁感应强度大小为B，方向竖直向下；一长度为2R、电阻可忽略的导体棒置于圆环左侧并与环相切，切点为棒的中点。棒在拉力的作用下以恒定加速度a从静止开始向右运动，运动过程中棒与圆环接触良好。下列说法正确的是A．拉力的大小在运动过程中保持不变B．棒通过整个圆环所用的时间为C．棒经过环心时流过棒的电流为D．棒经过环心时所受安培力的大小为9(2013海南卷)．如图，在水平光滑桌面上，两相同的矩形刚性小线圈分别叠放在固定的绝缘矩形金属框的左右两边上，且每个小线圈都各有一半面积在金属框内，在金属框接通逆时针方向电流的瞬间A．两小线圈会有相互靠拢的趋势B．两小线圈会有相互远离的趋势C．两小线圈中感应电流都沿顺时针方向D．左边小线圈中感应电流沿顺时针方向，右边小线圈中感应电流沿逆时针方向10(2013四川卷)．如图所示，边长为L、不可形变的正方形导线框内有半径为r的圆形磁场区域，其磁感应强度B随时间t的变化关系为B=kt(常量k>0)。回路中滑动变阻器R的最大阻值为R。，滑动片P位于滑动变阻器中央，定值电阻R1=R。、R2=。闭合开关S，电压表的示数为U，不考虑虚线MN右侧导体的感应电动势，则A．R2两端的电压为B...
