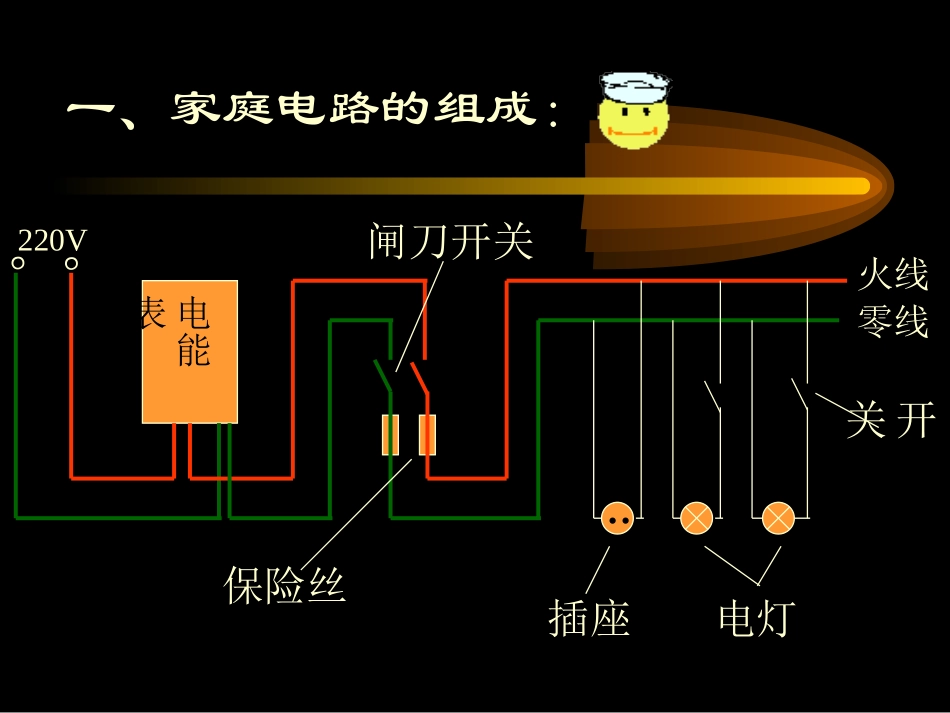

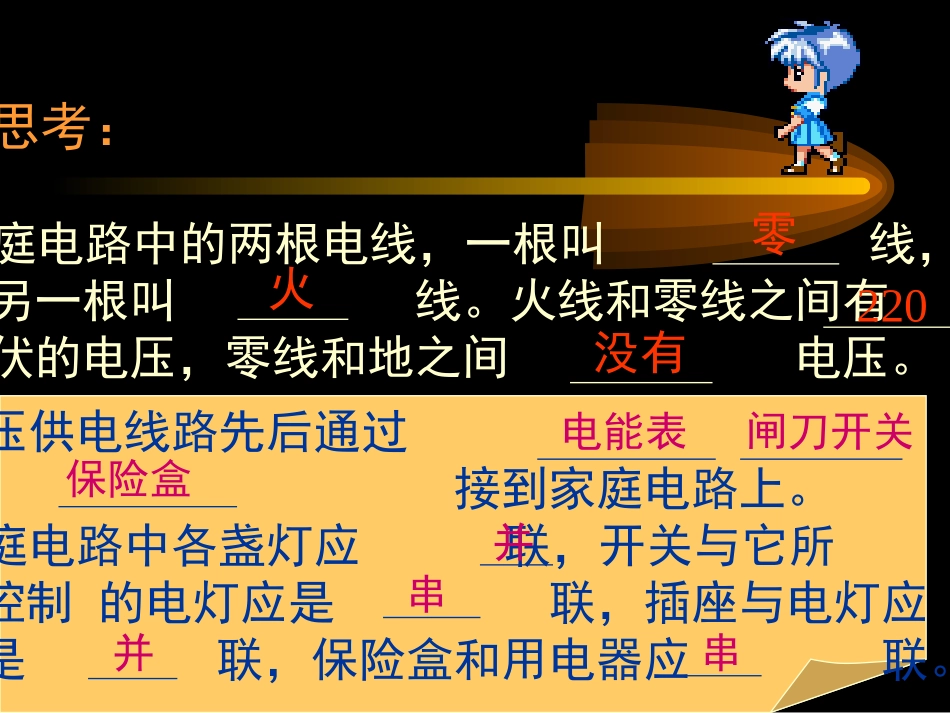

复习：家庭电路及安全用电家庭电路安全用电家庭电路的组成电能表保险丝（重点）插座测电笔一、家庭电路的组成：..。。220V火线零线电能表保险丝闸刀开关插座电灯开关思考：家庭电路中的两根电线，一根叫线，另一根叫线。火线和零线之间有伏的电压，零线和地之间电压。零火220没有220V低压供电电源接地火线零线用户电能表低压供电线路先后通过接到家庭电路上。家庭电路中各盏灯应联，开关与它所控制的电灯应是联，插座与电灯应是联，保险盒和用电器应联。闸刀开关保险盒并串并串二、电能表思考：一标有“220V5A”的电能表能否容纳一个“220V1000W”的电炉使用？还可以接入一盏200W的电灯吗？答：可以。因为P大=UI=220V×5A=1100W1100W>1000W，所以可以接入。不可以。因为P总=1000W+200W=1200W1200W>1100W,所以超出电能表的最大功率，会把电能表烧坏。大低热量熔点熔断三、保险丝思考：家用保险丝是由电阻率较，熔点较的铅锑合金制成的。当有过大的电流通过时，保险丝产生较多的，使它的温度达到，保险丝，自动切断电路，起到保险作用。保险丝应安装在路上。干???某同学家里由于用电不当，经常烧保险丝，一气之下，他找了一根铁丝代替保险丝接上结果这“保险丝”真的没有烧坏，你觉得他这样做妥当吗？为什么？不行，因为铁丝、铜丝在电流过大时不熔断，起不到保险的作用。（该行为千万不能试）四、插座固定插座可移动的插座两孔插座三孔插座接零线接火线接地火零线线火零线线五、测电笔火零金属体火测电笔是用来辨别线和线的，手应该接触笔尾的，笔尖接触一根电线，如果氖管发光，表示接触的是线,否则是线。零小结：家庭电路由哪些部分组成？电能表是测什么的呢？“220V5A”表示什么？保险丝的材料和作用？三孔插座的第三个孔是接什么的？测电笔是用来测什么的？怎样使用？什么叫触电？触电的形式有哪几种？用电的原则是什么？一标有“220V5A”的电能表能否容纳一个“220V1000W”的电炉使用？还可以接入一盏200W的电灯吗？某同学家里由于用电不当，经常烧保险丝，一气之下，他找了一根铁丝代替保险丝接上结果这“保险丝”真的没有烧坏，你觉得他这样做妥当吗？为什么？家庭电路中各盏灯应联，开关与它所控制的电灯应是联，插座与电灯应是联，保险盒和用电器应联。家庭电路中的两根电线，一根叫线，另一根叫线。火线和零线之间有伏的电压，零线和地之间电压。小新家新添了空调，但他家保险丝经常熔断，你认为原因可能是（）A．保险丝太粗不合规格B．所有用电器同时工作C．一定是由于短路现象造成的D．一定是电路中的总电流超过了保险丝的熔断电流，可能是短路，也可能是用电器过载小新家里各用电器工作时的电流值如下：一台电脑：1A，所有电灯:总0.8A,空调:7A冰箱:0.5A,电视机:0.5A,请你帮我选择保险丝()A、额定电流是40A的保险丝B、额定电流是1.5A的保险丝C、额定电流是10A的保险丝D、额定电流越大越好的保险丝问题：不同粗细的熔丝，允许通过的电流是不同的，一座教学楼共有教室11间，每间教室里装有“220V40W”的日光灯11只。请你判断这座教学楼的电路中，电路中的最大正常工作时的电流是多大？应选择什么规格的熔丝（即直径为多大的熔丝）？直径D/mm1.832.032.342.652.953.26额定电流/A131518222630熔断电流/A192227323744附：部分规格（铅锑合金）熔丝的额定电流与熔断电流值7、在生活中，我们会遇到这些情况：(1)插座中的两个线头相碰；(2)开关中的两个线头相碰；(3)电路中增加了大功率用电器；(4)户外输电线绝缘皮损坏、可能引起家中保险丝熔断的是（）A、只有(1)(2)B、只有(2)(3)C、只有(2)(4)D、只有(1)(3)10、如右图所示，火线和零线均完好，但S闭合后灯不亮，用测电笔测试图中a、b、c、d、e、f各点，结果只有a点能使测电笔氖管发光，则故障是()A、ab间电线断路B、cd间电线断路C、ef间电线断路D、灯泡的灯丝断了11、如右上图所示,表示两盏白炽灯的两只插座的安装电路图,其中一项安装错误的是（）A、插座CB、插座DC、A灯及开关D、B灯及开关13、小丽同学发现家庭原来室内电灯正常发光。在热得快的开关闭合的情况下，把热得快插头插...
