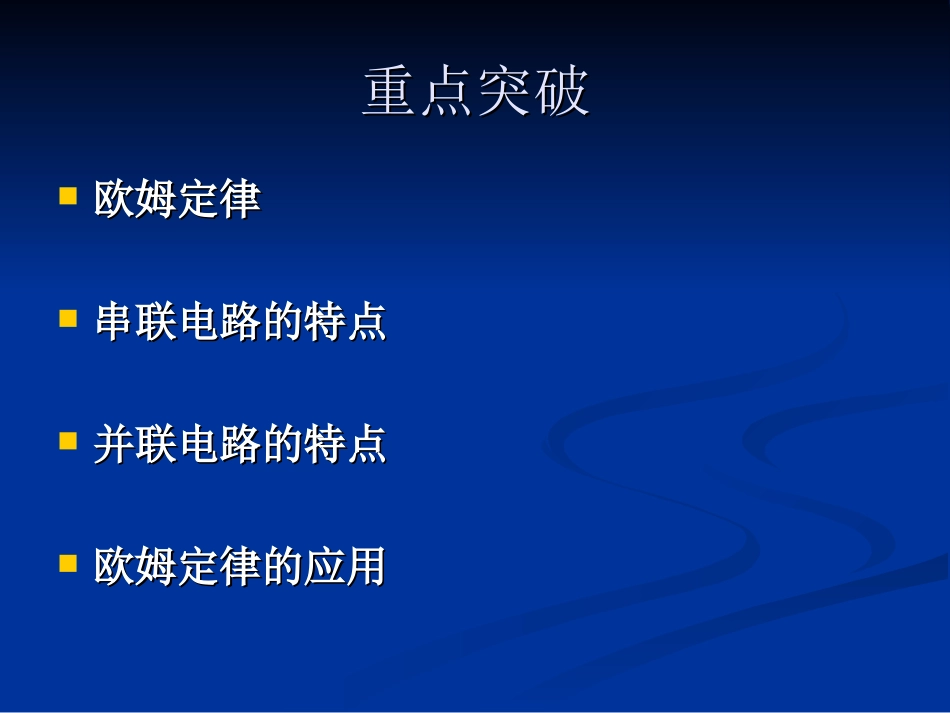

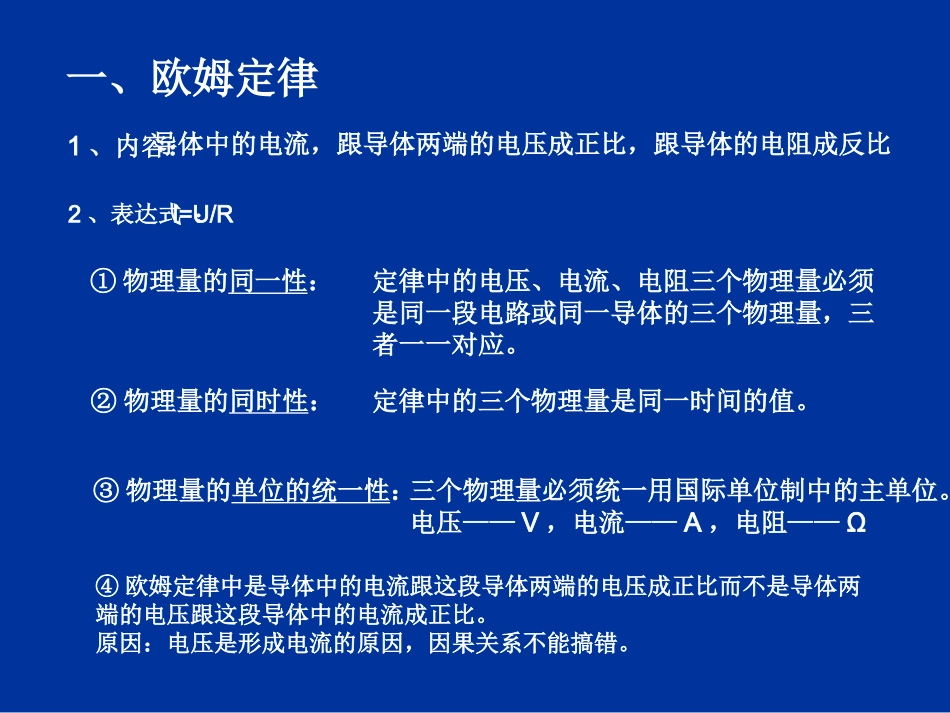

专题复习：欧姆定律专题复习：欧姆定律漳江中学刘媛媛漳江中学刘媛媛重点突破重点突破欧姆定律欧姆定律串联电路的特点串联电路的特点并联电路的特点并联电路的特点欧姆定律的应用欧姆定律的应用2、表达式：1、内容：一、欧姆定律导体中的电流，跟导体两端的电压成正比，跟导体的电阻成反比I=U/R④欧姆定律中是导体中的电流跟这段导体两端的电压成正比而不是导体两端的电压跟这段导体中的电流成正比。原因：电压是形成电流的原因，因果关系不能搞错。①物理量的同一性：定律中的电压、电流、电阻三个物理量必须是同一段电路或同一导体的三个物理量，三者一一对应。②物理量的同时性：定律中的三个物理量是同一时间的值。③物理量的单位的统一性：三个物理量必须统一用国际单位制中的主单位。电压——V，电流——A，电阻——Ω3、由I=U/R变形得U=IR，R=U/IR=U/I是电阻的计算式，它表示导体的电阻在数值上等于导体两端的电压与通过导体的电流的比值。而不能说：“导体的电阻与电压成正比，与电流成反比”电阻是导体本身的一种属性，电阻的大小只决定于导体自身的材料、长度、横截面积及温度，而与电压、电流的大小无关。理解R=U/I：专题练习：根据欧姆定律公式I=U/R，可变形得到R=U/I。对此，下列说法中正确的是（）A.导体电阻的大小跟导体两端的电压成正比B.导体电阻的大小跟导体中的电流强度成反比C.当导体两端的电压为零时，导体的电阻也为零D.导体电阻的大小跟导体两端的电压和通过导体的电流强度无关D1、电流的特点：二、串联电路的特点：串联电路中电流处处相等。即：I=I1=I2串联电路两端的总电压等于各部分电压之和。即：U=U1=U2串联电路的总电阻等于各个串联电阻之和。即：R=R1+R2导体串联相当于增加了导体的长度，其等效电阻比串联的每一个导体的电阻都大。4、串联的分压原理R1R2II1I2UU1U22、电压的特点：3、电阻的特点：由欧姆定律变形U=IR可知：R1两端电压U1=IR1R2两端电压U2=IR2因此有：U1/U2=R1/R2结论：在串联电路中，电压的分配跟电阻成正比，电阻越大分得的电压就越多，反之就越少。1、三只小灯泡L1、L2、L3串联在电路中，L1最亮，L3最暗，通过他们的电流是：（）A、灯L1最大，B、灯L2最大，C、灯L3最大，D、它们一样大。2．如图所示的电路中，电源电压保持不变，R1=30Ω，R2=20Ω，电流表的示数为0.2A。（1）则R1、R2串联后的总电阻（2）电源电压（3）R1两端分得的电压专题练习：解析：串联电路中电流处处相等解析：（1）串联电路中R=R1+R2=30Ω+20Ω=50Ω（2）U=IR=0.2Ax50Ω=10V（3）串联电路中I=I1=I2U1=I1R1=0.2x30Ω=6VD3.电阻R1=7Ω,R2=5Ω,串联后接在12V电源两端.（1）求电路总电阻,（2）通过R1的电流（3）R2两端的电压4．如图所示的电路中，A、B两端的电压是6V，灯L1的电阻是8Ω，通过的电流是0.2A，求：(1)通过灯L2的电流；(2)灯L1两端的电压；(3)灯L2两端的电压和灯L2的电阻。三、并联电路的特点：并联电路干路中的电流等于各支路电流之和。即：I=I1+I2并联电路各支路两端电压相等。即：U=U1=U2并联电路总电阻的倒数，等于各支路电阻的倒数之和。即：1/R=1/R1+1/R2导体的并联，相当于增加了导体的横截面积，其等效电阻比并联的每一个电阻都小。在并联电路中U1=U2即：I1R1=I2R2I1/I2=R2/R1结论：在并联电路中，电流的分配与电阻成反比，电阻越大分得的电流就越少，反之就越多。R1IUR2I1I2U1U21、电流特点：2、电压特点：3、电阻特点：4、并联分流原理：1、学校照明电路的总电阻,当（）A.全校电灯开关都闭合时最大B.全校电灯开关都闭合时最小C.全校电灯开关都断开时最小2、把R1=15Ω和R2=5Ω的两电阻并联后接在电源上,通过R1的电流是0.4A,求：（1）R2两端的电压。（2）干路中的总电流。学校照明电路连接方式为并联；其等效电阻比并联的每一个电阻都小。所以选BR1R2（1）并联电路中各支路两端的电压相等：U2=U1=R1I1=15Ωx0.4A=6V专题练习：解析：解析:（2）并联电路中的电流规律I=I1+I2I2=U/R2=6V/5Ω=1.5AI=I1+I2=0.4A+1.5A=1.9AB3、如图所示的电路中，电流表示数为0.3A，电阻R1=40Ω，R2=60Ω，求：干路电流I4、如图所示的电路中R1=5Ω，当开关S闭合时，I=0.6A，I1=0.4A，求：R2的电阻值5、将一个100Ω的电阻和一个1Ω的电阻并联后的总电阻，下列法中正确的是（）A、等于101ΩB、大于1Ω小于100ΩC、小于1ΩD、大于100Ω
