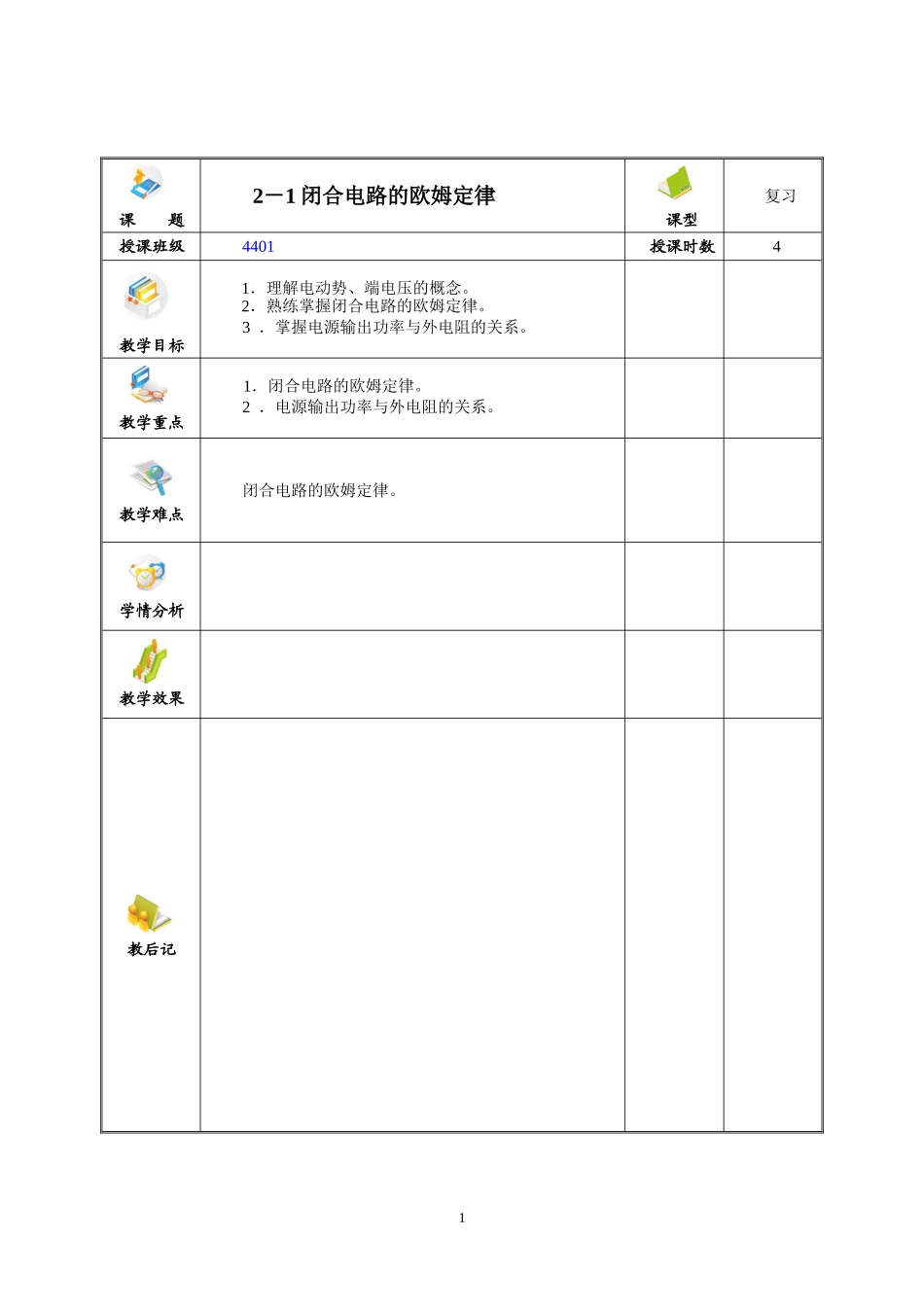

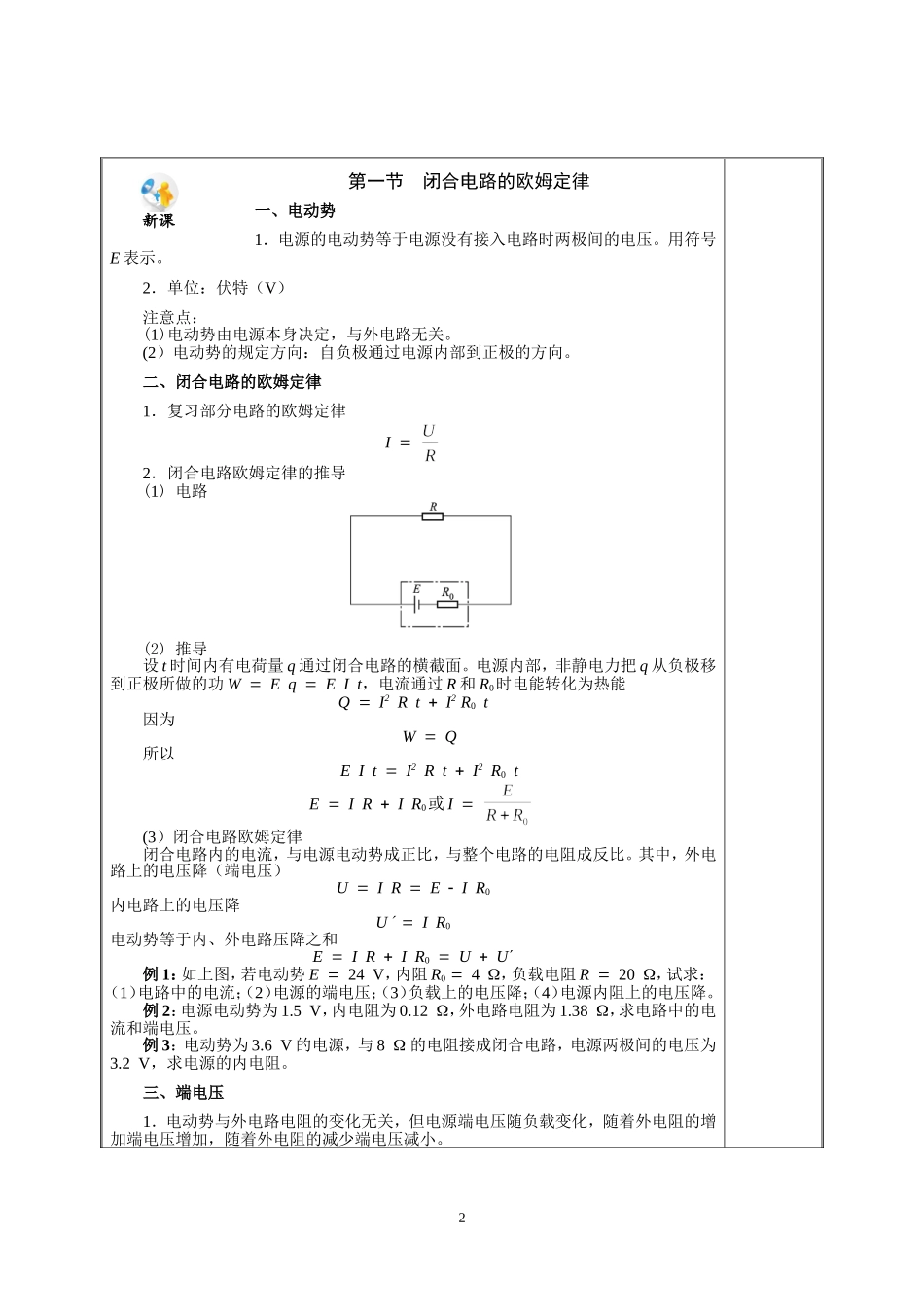

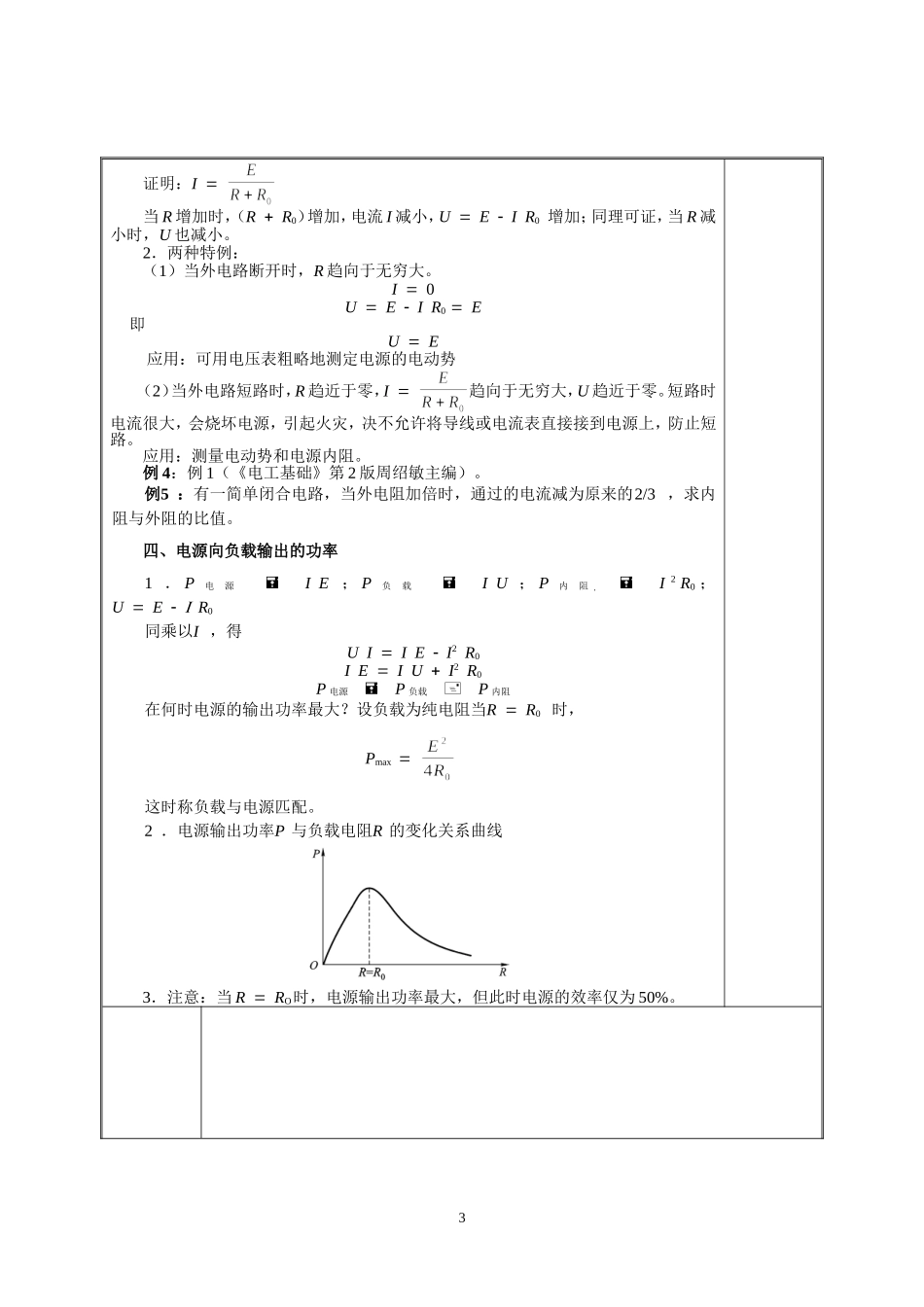

课题2－1闭合电路的欧姆定律课型复习授课班级4401授课时数4教学目标1．理解电动势、端电压的概念。2．熟练掌握闭合电路的欧姆定律。3．掌握电源输出功率与外电阻的关系。教学重点1．闭合电路的欧姆定律。2．电源输出功率与外电阻的关系。教学难点闭合电路的欧姆定律。学情分析教学效果教后记1新课第一节闭合电路的欧姆定律一、电动势1．电源的电动势等于电源没有接入电路时两极间的电压。用符号E表示。2．单位：伏特（V）注意点：(1)电动势由电源本身决定，与外电路无关。(2）电动势的规定方向：自负极通过电源内部到正极的方向。二、闭合电路的欧姆定律1．复习部分电路的欧姆定律I2．闭合电路欧姆定律的推导(1)电路(2)推导设t时间内有电荷量q通过闭合电路的横截面。电源内部，非静电力把q从负极移到正极所做的功WEqEIt，电流通过R和R0时电能转化为热能QI2RtI2R0t因为WQ所以EItI2RtI2R0tEIRIR0或I(3）闭合电路欧姆定律闭合电路内的电流，与电源电动势成正比，与整个电路的电阻成反比。其中，外电路上的电压降（端电压）UIREIR0内电路上的电压降UIR0电动势等于内、外电路压降之和EIRIR0UU例1：如上图，若电动势E24V，内阻R04，负载电阻R20，试求：（1）电路中的电流；（2）电源的端电压；（3）负载上的电压降；（4）电源内阻上的电压降。例2：电源电动势为1.5V，内电阻为0.12，外电路电阻为1.38，求电路中的电流和端电压。例3：电动势为3.6V的电源，与8的电阻接成闭合电路，电源两极间的电压为3.2V，求电源的内电阻。三、端电压1．电动势与外电路电阻的变化无关，但电源端电压随负载变化，随着外电阻的增加端电压增加，随着外电阻的减少端电压减小。2证明：I当R增加时，（RR0）增加，电流I减小，UEIR0增加；同理可证，当R减小时，U也减小。2．两种特例：（1）当外电路断开时，R趋向于无穷大。I0UEIR0E即UE应用：可用电压表粗略地测定电源的电动势（2）当外电路短路时，R趋近于零，I趋向于无穷大，U趋近于零。短路时电流很大，会烧坏电源，引起火灾，决不允许将导线或电流表直接接到电源上，防止短路。应用：测量电动势和电源内阻。例4：例1（《电工基础》第2版周绍敏主编）。例5：有一简单闭合电路，当外电阻加倍时，通过的电流减为原来的2/3，求内阻与外阻的比值。四、电源向负载输出的功率1．P电源IE；P负载IU；P内阻I2R0；UER0同乘以I，得UIIEI2R0IEIUI2R0P电源P负载P内阻在何时电源的输出功率最大？设负载为纯电阻当RR0时，Pmax这时称负载与电源匹配。2．电源输出功率P与负载电阻R的变化关系曲线3．注意：当RRO时，电源输出功率最大，但此时电源的效率仅为50%。3练习习题（《电工基础》第2版周绍敏主编）1．是非题(1)、(2)。2．选择题(1)、(2)。小结1．电源电动势的大小和方向。2．闭合电路的欧姆定律的内容和表达式。3．端电压的概念；外电阻增大和减小时，端电压的变化。4．电源输出功率最大的条件，这时的输出效率。布置作业习题（《电工基础》第2版周绍敏主编）3．填充题（1）、（2）。4．问答与计算题（1）、（2）。4回顾课题2－2电池组课型复习授课班级4401授课时数1教学目标掌握串、并联电池组的特点。教学重点串、并联电池组电动势、内阻的计算。教学难点混联电池组的计算。教学效果教后记课前复习：1．闭合电路欧姆定律的内容和表达式。2．端电压随外电阻的变化规律。3．电源输出最大功率的条件。第二节电池组一个电池所能提供的电压不会超过它的电动势，输出的电流有一个最大限度，超出这个极限，电源就要损坏。对于要求较高电压或较大电流的场合，就要用到多个电池的串联和并联及混联。一、电池的串联1．当负载需要较高电压时，可使用串联电池组供电。设串联电...
