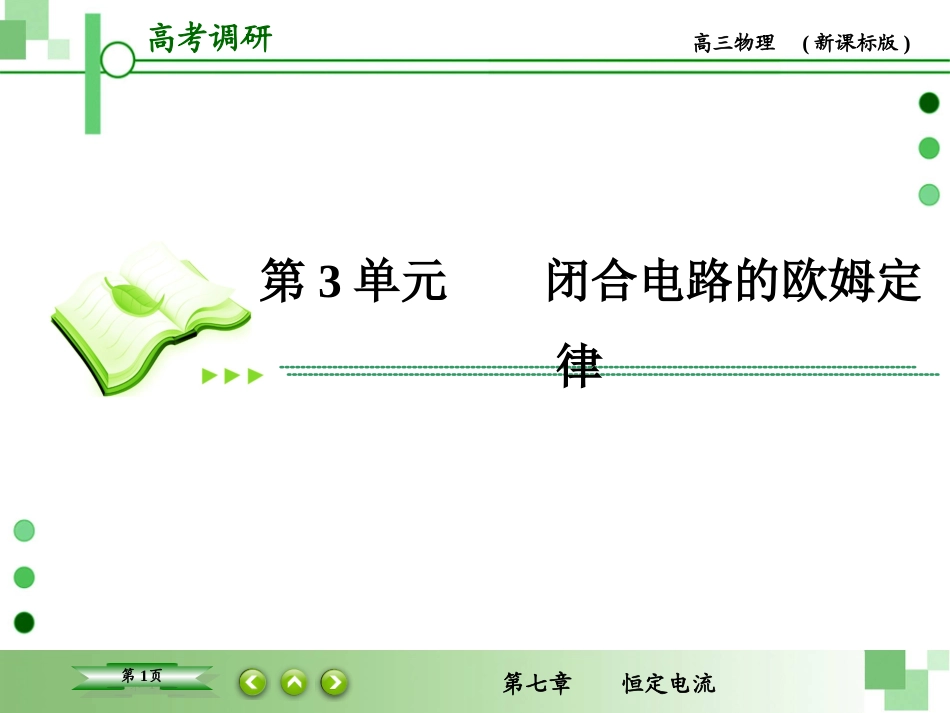

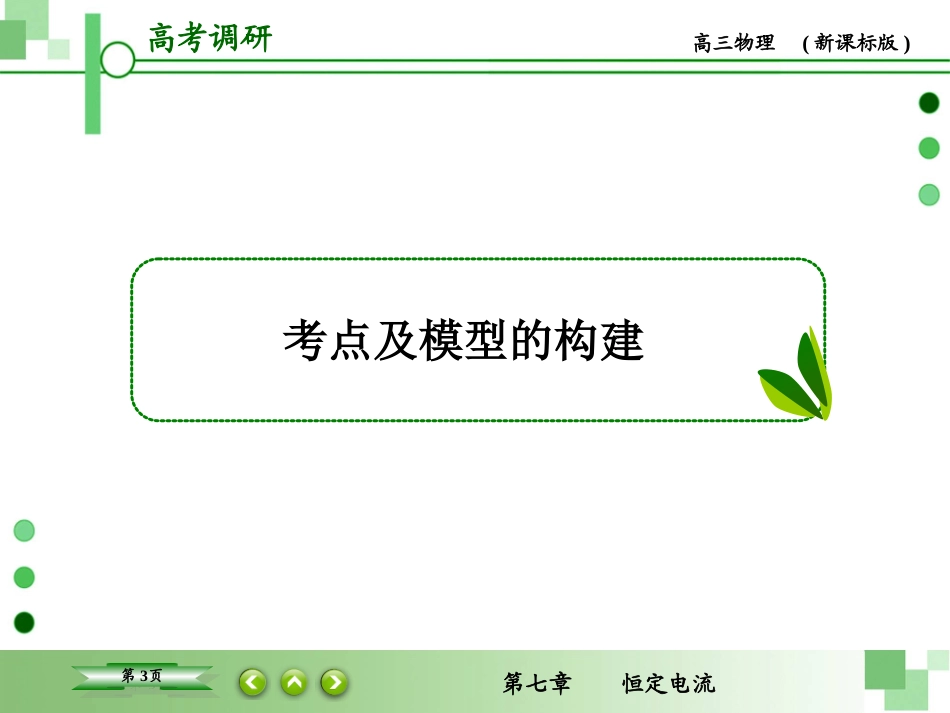

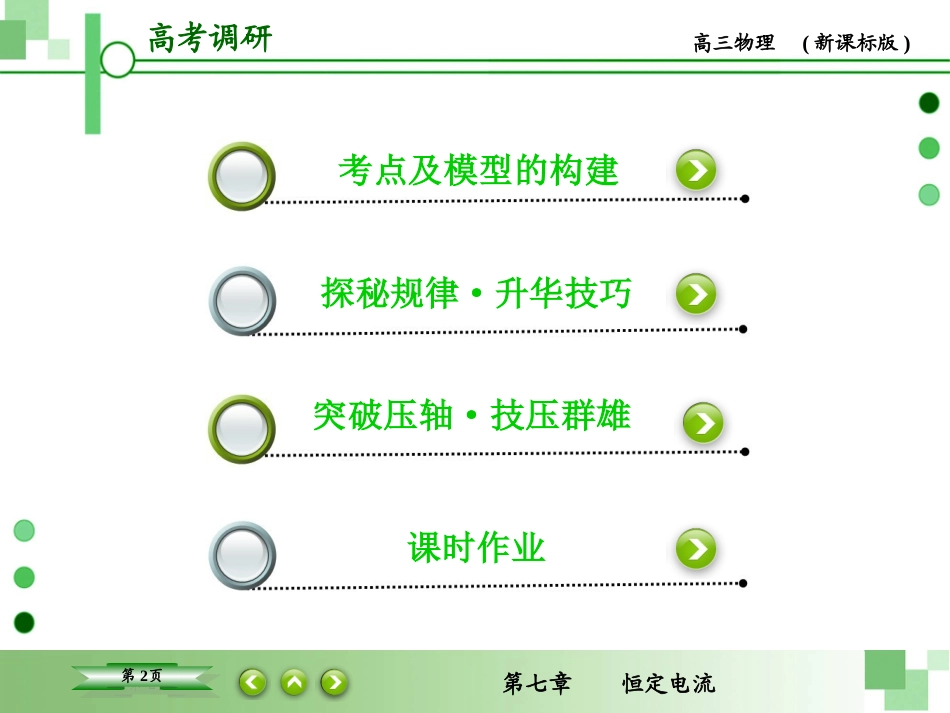

高考调研第七章恒定电流高三物理(新课标版)第1页第1页第3单元闭合电路的欧姆定律高考调研第七章恒定电流高三物理(新课标版)第2页第2页考点及模型的构建探秘规律·升华技巧突破压轴·技压群雄课时作业高考调研第七章恒定电流高三物理(新课标版)第3页第3页考点及模型的构建高考调研第七章恒定电流高三物理(新课标版)第4页第4页一、电源电动势1．定义：电源是把其他形式的能转化成电能的装置．即非静电力在电源内部，将正电荷从电源负极移到正极所做的功W与被移送的电荷量q的比值，叫做电源的电动势E＝Wq.2．说明：(1)比值E与q、W无关，由电源本身决定，它描述电源内非静电力做功本领的大小．高考调研第七章恒定电流高三物理(新课标版)第5页第5页(2)电动势是标量，但为了说明问题方便，常说的“电动势的方向”是指电源内部正电荷的运动方向即从负极通过电源内部指向正极，即电势升高的方向．【名师点拨】①电动势只是由电源本身的性质(材料结构、工作方式)决定的．它是表征电源特征的量，与电路特征无关．一个电源的电动势具有确定的数值．高考调研第七章恒定电流高三物理(新课标版)第6页第6页②电动势表征的就是电源把其他形式的能转化成为电能的本领，例如干电池的电动势是1.5V，表明在干电池内部，把化学能转化为电能时，可以使每1C电量具有1.5J电能，铅蓄电池电动势是2V，表明在蓄电池内部，把化学能转化为电能时可以使每1C电量具有2J电能，可见不同电源把其他形式的能转化为电能的本领不同．③它的大小等于电源没有接入电路时，两极间的电压，在闭合电路里，它等于内、外电路上的电压之和．高考调研第七章恒定电流高三物理(新课标版)第7页第7页【例1】下面对电源电动势概念的认识正确的是()A．电源电动势等于电源两极间的电压B．在闭合电路中电动势等于内、外电压之和C．电源电动势表征了电源把其他形式的能转化为电能的本领，电源把其他形式的能转化为电能越多，电动势就越大D．电动势、电压和电势差虽名称不同，但物理意义相同，所以单位也相同高考调研第七章恒定电流高三物理(新课标版)第8页第8页【解析】电源电动势等于电源开路时正、负极间的电压，若电路闭合时由于存在内电压，此时电源两极间的电压小于电源电动势，故A项错；电源电动势是描述电源把其他形式的能转化为电能本领的物理量，即在电路中通过1C电量时电源提供的电能越多，电动势就越大，并不是电源把其他形式能转化为电能越多，电动势就越大，因为转化的能量与电动势有关外，还与所经历的时间、用电情况有关，故C项错；高考调研第七章恒定电流高三物理(新课标版)第9页第9页电动势和电势差意义不同，电动势是表示电源把其他形式能转化为电能的本领的量，而电势差是表示电能转化为其他形式能的本领的量，显然它们对应的是不同的能量转化的“方向”，故D项错．【答案】B高考调研第七章恒定电流高三物理(新课标版)第10页第10页二、内电压和外电压【例2】如图所示，是研究内、外电压的实验装置，“＋”、“－”是电池的两极，A、B是位于两极内侧的探针，电压表V、V′分别接在电池的两极和两探针上，R是滑动变阻器，P是它的滑动触头，下述中错误的是()高考调研第七章恒定电流高三物理(新课标版)第11页第11页A．P向右滑动时V的示数增大B．P向右滑动时V′示数减小C．电压表V′跟A端相连的接线柱应是“＋”接线柱D．电压表V′跟B端相连的接线柱应是“＋”接线柱【解析】P向右滑时，变阻器有效电阻变大，总电流变小，内电压U′＝Ir变小，路端电压U变大，故A、B项正确；在内电路中电流是从B经电解液流向A，φB＞φA，电压表V′跟B相连的接线柱是“＋”，跟A端相连的接线柱是“－”，故D项对，C项错．高考调研第七章恒定电流高三物理(新课标版)第12页第12页【答案】C【名师点拨】电源电动势等于内、外电压之和，E＝U＋U′，电压表接在电源两极间测得的电压U，是指路端电压，不是电源电动势，也不是内电压，所以有U＜E.当电源没有接入电路时，因无电流通过内阻，所以U′＝0，故此时U＝E，即电源电动势在数值上等于电源没有接入电路时的路端电压，由于电压表电阻很大，因此可以用电压表直接接在电源两端粗略测出电源电动势E＝U...
