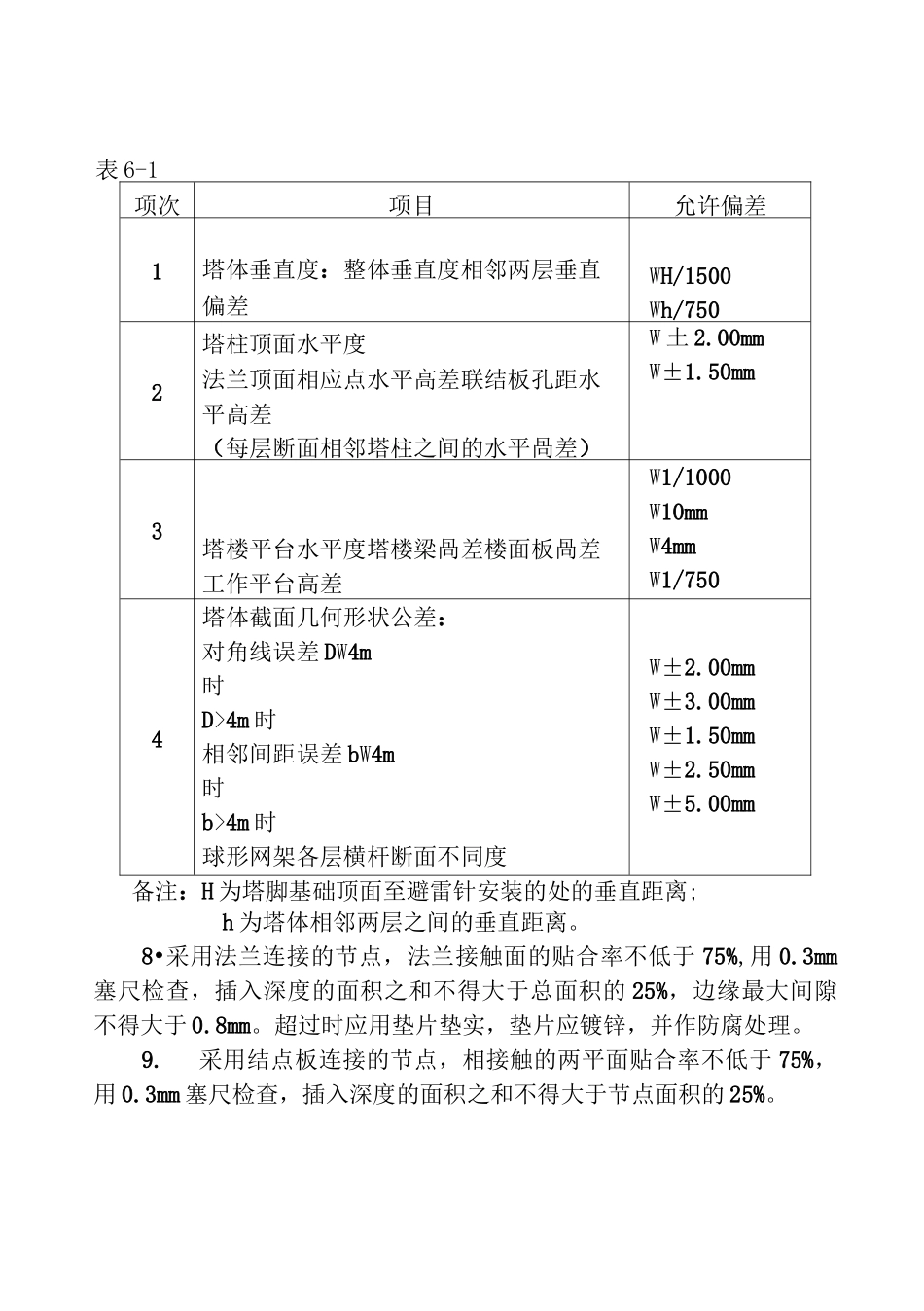

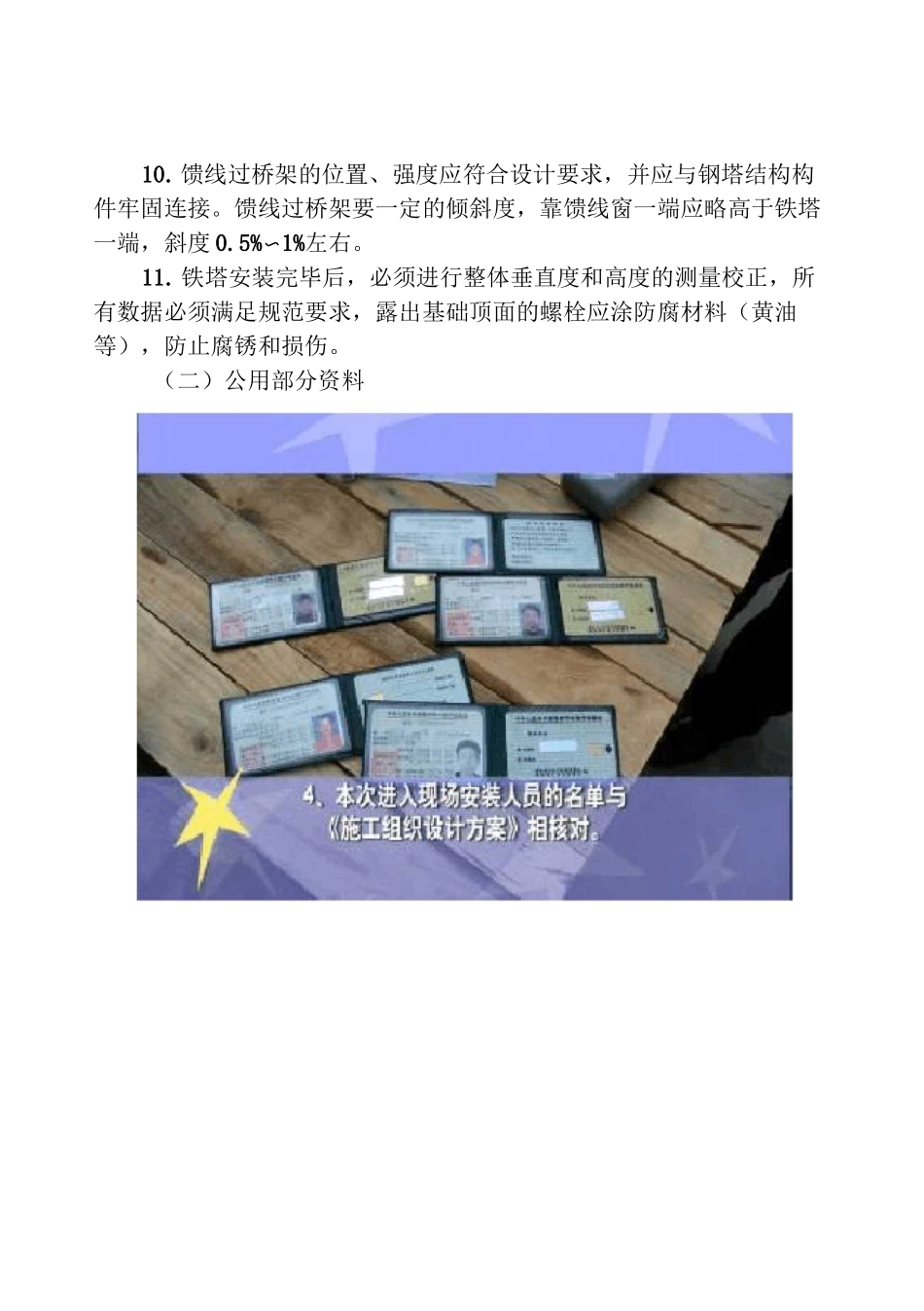

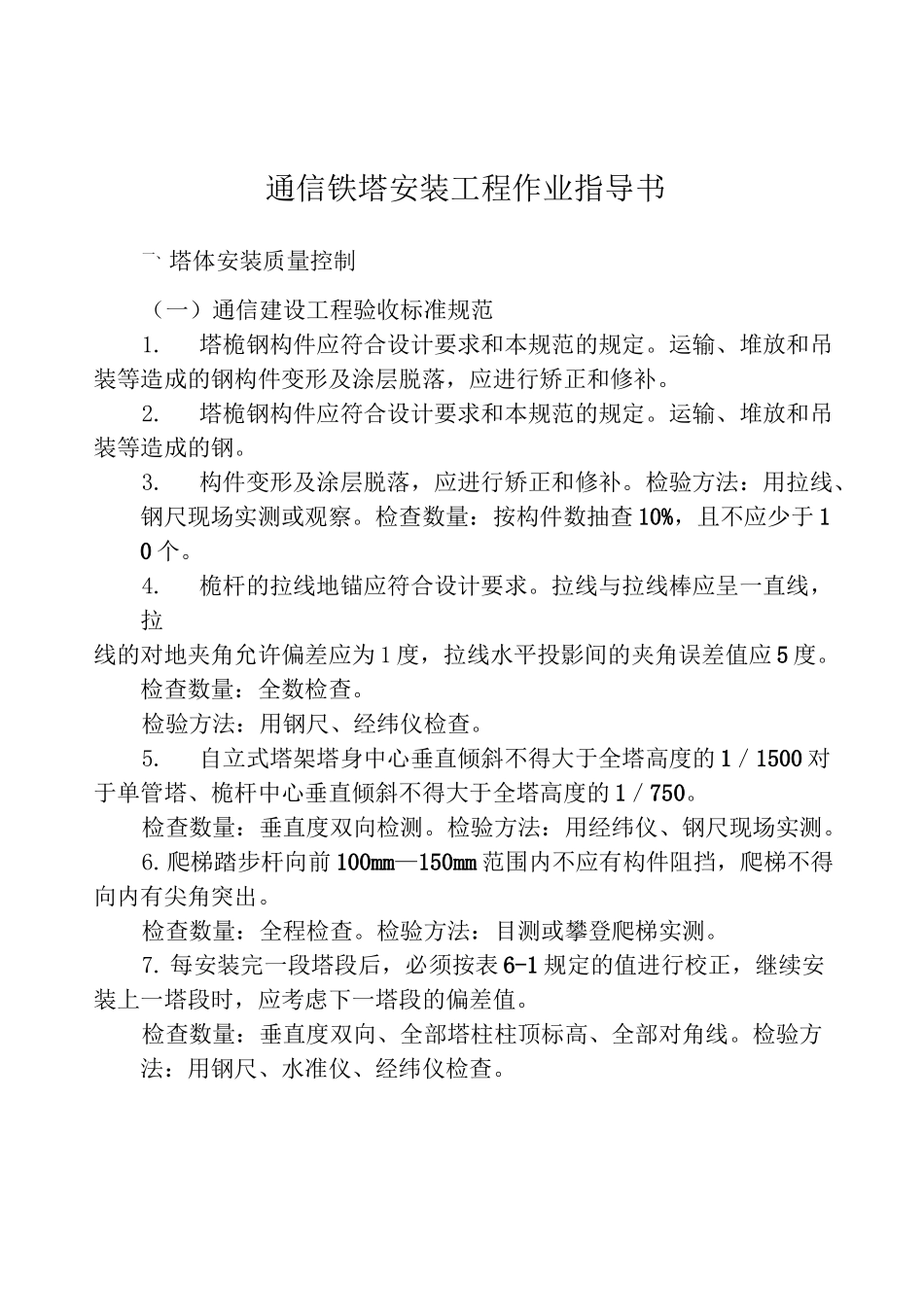

通信铁塔安装工程作业指导书一、塔体安装质量控制（一）通信建设工程验收标准规范1.塔桅钢构件应符合设计要求和本规范的规定。运输、堆放和吊装等造成的钢构件变形及涂层脱落，应进行矫正和修补。2.塔桅钢构件应符合设计要求和本规范的规定。运输、堆放和吊装等造成的钢。3.构件变形及涂层脱落，应进行矫正和修补。检验方法：用拉线、钢尺现场实测或观察。检查数量：按构件数抽查10%，且不应少于10个。4.桅杆的拉线地锚应符合设计要求。拉线与拉线棒应呈一直线，拉线的对地夹角允许偏差应为1度，拉线水平投影间的夹角误差值应5度。检查数量：全数检查。检验方法：用钢尺、经纬仪检查。5.自立式塔架塔身中心垂直倾斜不得大于全塔高度的1／1500对于单管塔、桅杆中心垂直倾斜不得大于全塔高度的1／750。检查数量：垂直度双向检测。检验方法：用经纬仪、钢尺现场实测。6.爬梯踏步杆向前100mm—150mm范围内不应有构件阻挡，爬梯不得向内有尖角突出。检查数量：全程检查。检验方法：目测或攀登爬梯实测。7.每安装完一段塔段后，必须按表6-1规定的值进行校正，继续安装上一塔段时，应考虑下一塔段的偏差值。检查数量：垂直度双向、全部塔柱柱顶标高、全部对角线。检验方法：用钢尺、水准仪、经纬仪检查。表6-1项次项目允许偏差1塔体垂直度：整体垂直度相邻两层垂直偏差WH/1500Wh/7502塔柱顶面水平度法兰顶面相应点水平高差联结板孔距水平高差（每层断面相邻塔柱之间的水平咼差）W土2.00mmW±1.50mm3塔楼平台水平度塔楼梁咼差楼面板咼差工作平台高差W1/1000W10mmW4mmW1/7504塔体截面几何形状公差：对角线误差DW4m时D>4m时相邻间距误差bW4m时b>4m时球形网架各层横杆断面不同度W±2.00mmW±3.00mmW±1.50mmW±2.50mmW±5.00mm备注：H为塔脚基础顶面至避雷针安装的处的垂直距离;h为塔体相邻两层之间的垂直距离。8•采用法兰连接的节点，法兰接触面的贴合率不低于75%,用0.3mm塞尺检查，插入深度的面积之和不得大于总面积的25%，边缘最大间隙不得大于0.8mm。超过时应用垫片垫实，垫片应镀锌，并作防腐处理。9.采用结点板连接的节点，相接触的两平面贴合率不低于75%，用0.3mm塞尺检查，插入深度的面积之和不得大于节点面积的25%。10.馈线过桥架的位置、强度应符合设计要求，并应与钢塔结构构件牢固连接。馈线过桥架要一定的倾斜度，靠馈线窗一端应略高于铁塔一端，斜度0.5%〜1%左右。11.铁塔安装完毕后，必须进行整体垂直度和高度的测量校正，所有数据必须满足规范要求，露出基础顶面的螺栓应涂防腐材料（黄油等），防止腐锈和损伤。（二）公用部分资料（三）单管塔安装（有条件的地方用吊车安装）检验单管塔外镀锌厚度是否符合设计要求1.监理在施工现场检验单管塔外镀锌厚度是否符合设计要求2.监理在安装前回弹承台砼强度是否达到设计要求3.塔靴的安装位置应符合施工图设计要求，塔靴与基础顶面应密切贴合，允许间隙3mm,但面积不超过25%，塔靴螺栓孔与基础顶面预埋螺栓中心轴线偏差＜1.5mm,各个塔靴中心间距应相等，允许偏差W2.5mm,四边形塔的对角线应相等，偏差W3mm,各个塔靴高度偏差W1.5mm,每个塔靴调好水平后应采取临时加固措施，使其承担一个或几个结构单元负载，第一个结构单元安装完毕后，应用经纬仪检验结构安装的准确性和垂直度，符合要求后用钢结构做永久性支撑或在塔靴钢板下填充水泥砂浆。4.施工队第一节必须调整预埋件螺栓螺母和垫片的水平度，监理测试。第一节铁塔安装完毕后，用经纬仪检验结构安装的准确性和垂直度,符合要求后在进行第二节安装.5•安装过程中，应随时核实其垂直度，按国家规范单管塔垂直度1/750。6•监理工程师必须按照设计要求对铁塔的高度、平台，天线支柱高度和方位等进行检查，以确保符合要求，同时，监理工程师还要对铁塔的防雷接地地进行检验，指标应符合设计要求。基础根开尺寸复测要符合设计要求4.施工单位对四脚塔基础水平度检查，监理复（四）四脚角钢塔1.安装前施工单位提供资料，安装工具同上。2.监理配备检查工具同上。3•施工单位对基础根开尺寸复测是否符合设计要求。接地扁铁焊到（五）铁塔的避雷措施铁塔安装完成后，安装队必须把每个塔脚上的接...
