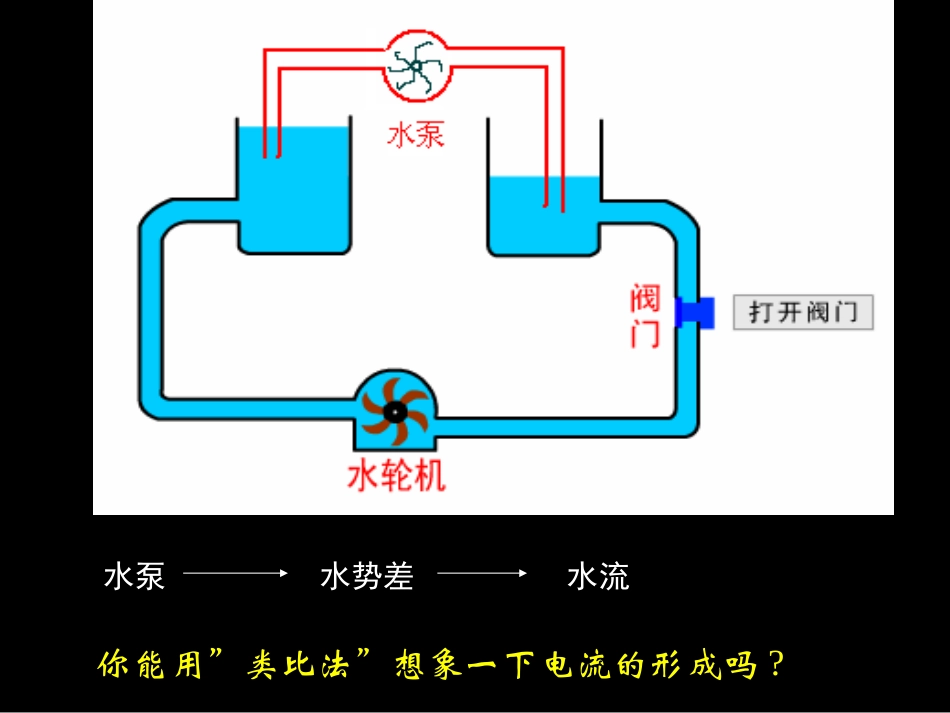

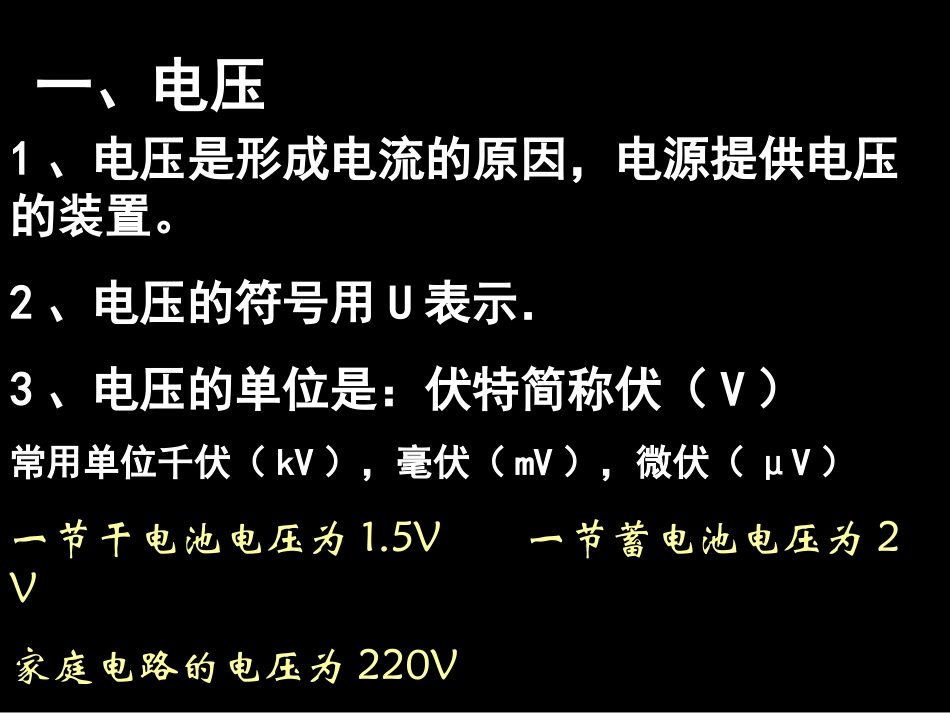

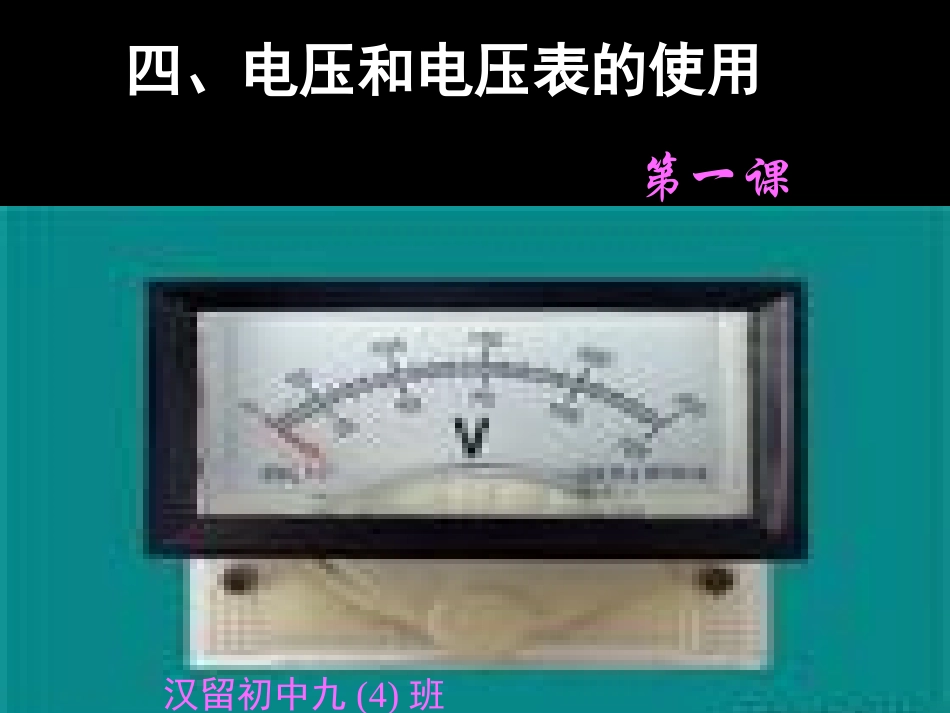

四、电压和电压表的使用第一课时汉留初中九(4)班执教吴晓水势差水流水泵水势差水流你能用”类比法”想象一下电流的形成吗?1、电压是形成电流的原因，电源提供电压的装置。2、电压的符号用U表示．3、电压的单位是：伏特简称伏（V）常用单位千伏（kV），毫伏（mV），微伏（μV）一节干电池电压为1.5V一节蓄电池电压为2V家庭电路的电压为220V对人体安全电压不高于36V一、电压二.电压的测量——电压表电压表的使用方法：校零：检查电压表的指针是否对准零刻度线，如有偏差，进行较正并联：电压表必须并联在电路中，使电流从标有“3”或“15”接线柱流入电流表，从“－”接线柱流出电压表。电压表可以直接测电源两端电压(相当于绝缘体)使被测电压不超出电压表量程：在已知电路中电压大小时，直接选择合适的量程；若不能判断，则先试用大量程，然后进行试触法选择。连连看综合活动1.比较一下电流表和电压表的使用异同.2.测量电池和电池组的电压,完成p69的表格(1).串联电池组的电压与每个电池的电压有什么关系?(2).在生活和实验中,往往把电池串联起来使用,为什么?3.水果电池(1).怎样判断水果电池的两个极?(2).水果电池的正负极与选择的材料有关吗?(3).你还想知道什么?插入水果的深度对电压有影响吗插入点的距离对电压有影响吗1、串联电池组的电压等于各节电池的电压之和．2、串联电路的总电压等于各部分电路两端的电压之和．3、并联电路两端的总电压跟各支路两端的电压都相等．串并联电路电压的规律：1.下列说法中正确是（）A.电路两端有电压，电路中就一定有持续的电流B.导体中有大量的自由电荷，只要构成通路，导体中就会有电流C.电压是电路中形成电流的原因D.电路中有电流不一定有电压2.在图所示电路中，开关闭合后，会出现的后果是（）A.电流表与电压表被烧坏B.电流表与电压表都不会被烧坏C.只有电压表会被烧坏D.只有电流表会被烧坏3.如图所示，要使电压表测灯L2两端的电压，正确的电路图是（）4.如图电路，当S1、S2都接通后，电压表所测量的是（）A．L1两端的电压B．L2两端的电压C．电源电压D．无法确定5.下图是某同学用电压表测量串联电路中的L1的电压连接情况,你认为他连接的电路是否存在错误,请指出来.怎样调整才符合要求?6.如图所示电路中，电源电压为4.5v，当接通开关S后，如果L1两端的电压为2v，L2两端的电压为2.5v，则电压表的读数为（）A．2vB．2.5vC．4.5vD．无法确定7.如图所示的电路中，已知电池组有3节铅蓄电池串联组成，合上开关，电压表V1的示数是4V。V2的示数是____V，灯L1两端的电压是_____V.V2L1L2V1v1v28.如图所示电路中，当接通开关S后，发现电流表指针偏转，电压表指针不动，则故障可能是（）A．L1的灯丝断了B．L2的灯丝断了C．L1的接线短路D．L2的接线短路9.如图示，已知两只灯泡L1和L2是串联的，则在①、②和③三个电表中（电流表或电压表）判断正确的是()A.①是电流表，②和③是电压表；B.①和③是电压表，②是电流表；C.①和②是电流表，③是电压表；D.①②和③都是电流表L2L1321
