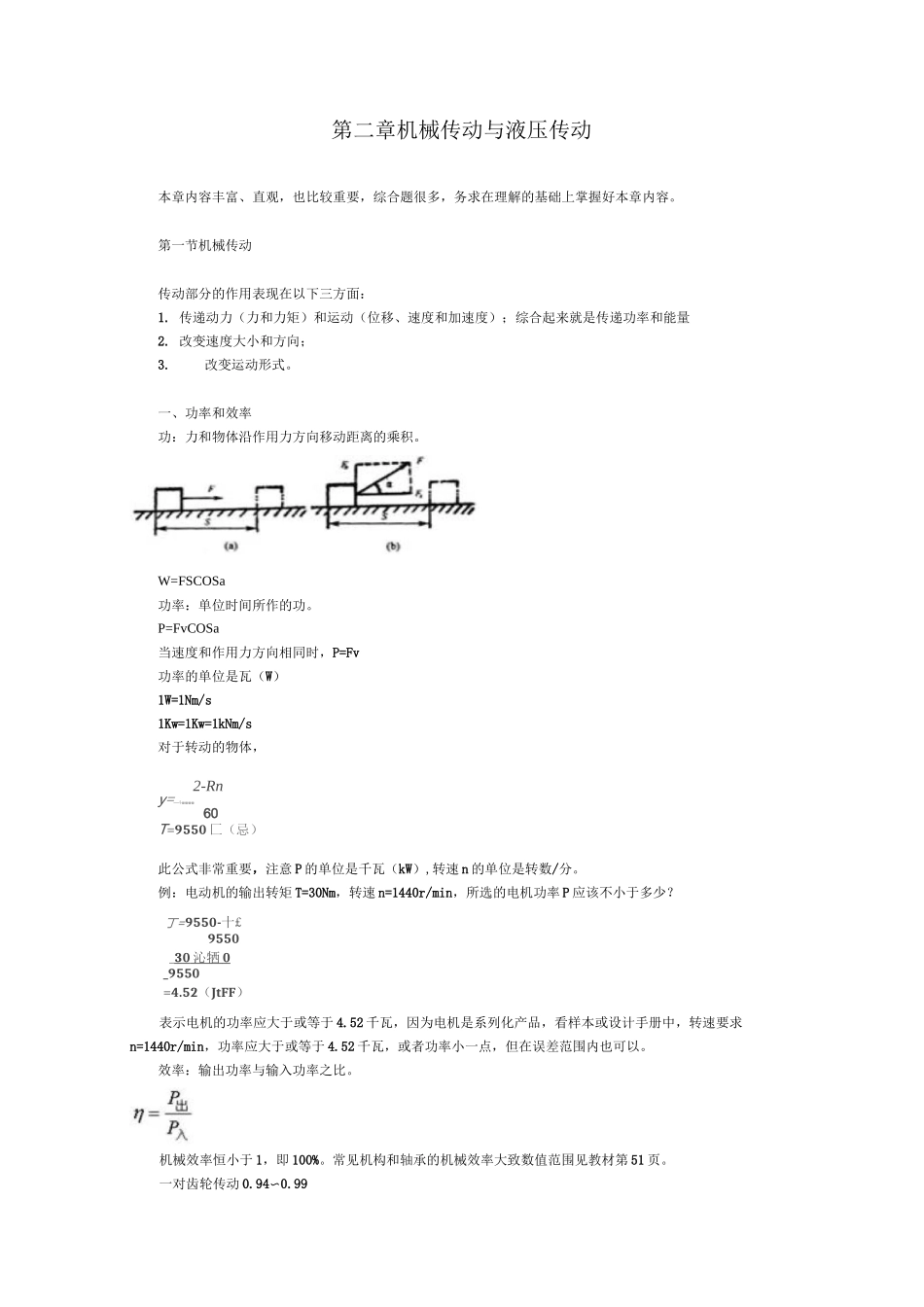

第二章机械传动与液压传动本章内容丰富、直观，也比较重要，综合题很多，务求在理解的基础上掌握好本章内容。第一节机械传动传动部分的作用表现在以下三方面：1.传递动力（力和力矩）和运动（位移、速度和加速度）；综合起来就是传递功率和能量2.改变速度大小和方向；3.改变运动形式。一、功率和效率功：力和物体沿作用力方向移动距离的乘积。W=FSCOSa功率：单位时间所作的功。P=FvCOSa当速度和作用力方向相同时，P=Fv功率的单位是瓦（W）1W=1Nm/s1Kw=1Kw=1kNm/s对于转动的物体，2-Rny=—1■■■■60T=9550匚（忌）此公式非常重要，注意P的单位是千瓦（kW）,转速n的单位是转数/分。例：电动机的输出转矩T=30Nm，转速n=1440r/min，所选的电机功率P应该不小于多少？丁=9550-十£9550_30沁牺0_9550=4.52（JtFF）表示电机的功率应大于或等于4.52千瓦，因为电机是系列化产品，看样本或设计手册中，转速要求n=1440r/min，功率应大于或等于4.52千瓦，或者功率小一点，但在误差范围内也可以。效率：输出功率与输入功率之比。机械效率恒小于1，即100%。常见机构和轴承的机械效率大致数值范围见教材第51页。一对齿轮传动0.94〜0.99平型胶带传动0.92〜0.98（包括轴承摩擦损失）三角带传动0.90〜0.94（包括轴承摩擦损失）一对滑动轴承0.94〜0.98一对滚动轴承0.99滑动丝杠0.30〜0.60二、常用传动机构及其传动关系（一）螺旋传动：依靠牙齿之间的啮合，将回转运动变为轴线方向的直线运动螺纹由螺旋线缠在圆柱体上得到。螺纹按照牙型剖面形状可以分为三角形、矩形、梯形和锯齿形。SJ-2螺故怫境向和*4戟（|）右険-甲捕厲、老:Sf*忍覘
