汽车电路图识读方法VIP免费

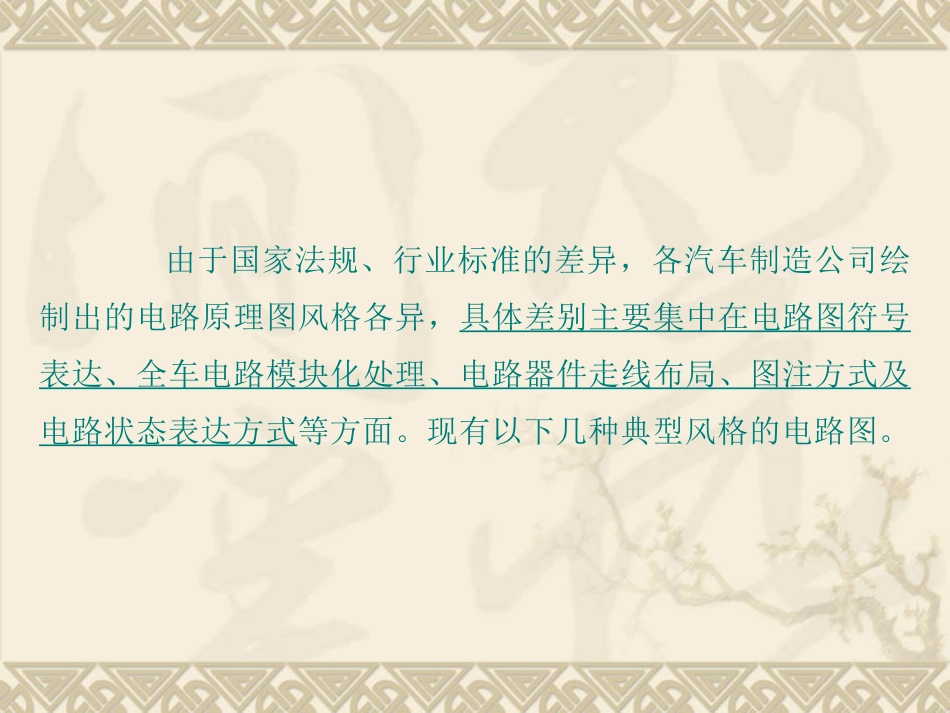

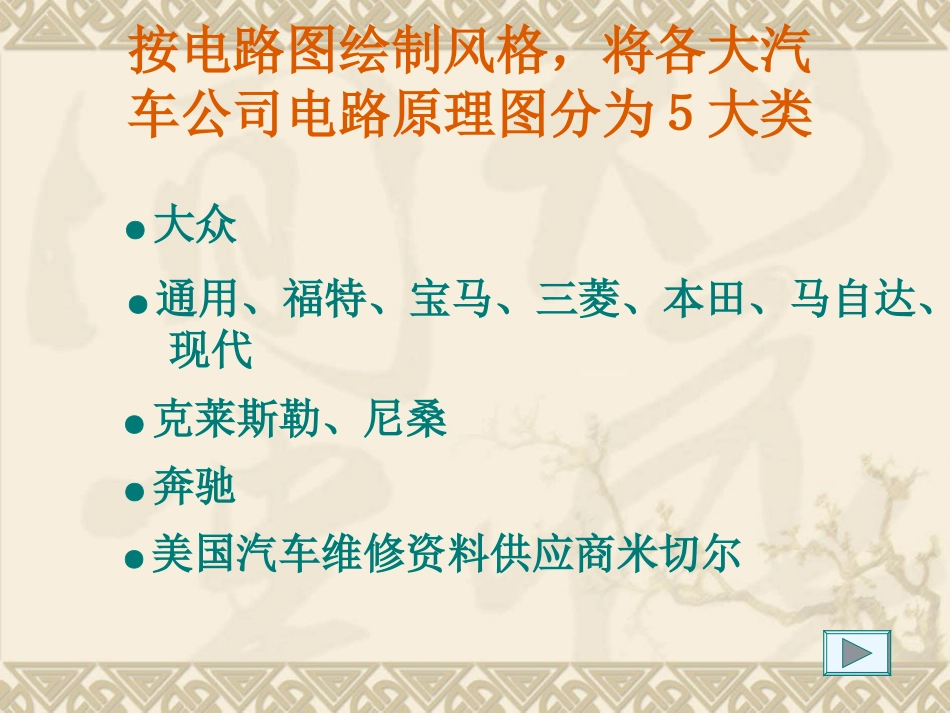

汽车电路图识读按电路图绘制风格，将各大汽车公司电路原理图分为５大类●大众●通用、福特、宝马、三菱、本田、马自达、现代●克莱斯勒、尼桑●奔驰●美国汽车维修资料供应商米切尔由于国家法规、行业标准的差异，各汽车制造公司绘制出的电路原理图风格各异，具体差别主要集中在电路图符号表达、全车电路模块化处理、电路器件走线布局、图注方式及电路状态表达方式等方面。现有以下几种典型风格的电路图。1.横坐标式电路图。主要以德国大众车系为主，该模式的电路图在最下端通过编号坐标来标注图中各线路的位置，各线路纵向平行排列，每条线路对准下框线上的一个编号。图中一般不允许横向交叉跨度较大的走线，横向连接的走线采用“断口标注方式”表示，即线路断口处标注为与之相连的另一段线路所在图中的位置编号。除大众车系外，奇瑞车系亦采用该方式的电路图。2.横纵坐标式电路图。该模式的电路图采用横纵坐标来确定电器在电路图中的位置，如奔驰汽车采用了数字做横坐标，字母做纵坐标给电路进行定位。3.无标模块式电路图。采用此方式绘图的汽车公司较多，如通用别克、本田、东风雪铁龙、富康、丰田、福特、宝马、三菱等。但各公司的具体电路表达方式和图形符号各有不同，读图时需参照相关电路图和图形符号列表进行。4.米切尔电路图。现已成为中国地区汽车维修的一种主要资料。大众车系电路识读方法德国大众车系汽车电路图的特点1、整个电路突出中央接线盒为中心的特点2、整个电路很少交叉转折,纵向排列。3、统一了电源正极、电器搭铁方式和部位4、所有连接器均采用了统一的代号和表达方式↖30号线:常火线,不管线路的开关等配电设备处于什么状态,该导线均带电↖15号线:接小容量的火线,点火开关闭合时接通电源带电↖X号线:接大容量电器火线,点火开关处于点火位置时,通过中间继电器闭合而使该导线带电↖31号线:是搭铁线↖C线:是中央线路板的内部接线←箭头表示接下一页电路图继电器位置编号:说明在继电器板上的2号位置继电器盒上继电器的符号,在说明中可以找到它的名称继电器与继电器板的连接号,”2/30”中的分子”2”表示孔,分母“30”表示继电器的插脚保险丝代号”5S”,表示在保险盒第五号位,额定电流10A↖继电器盒的连接件符号,D表示插座13表示插脚表示线路的中断点,方框内的数字”61”表明该导线与电路代码61的导线是同一条导线导线颜色与截面积标记电器元件插接器端子代号,分子80表示电器元件共有80个脚,分母3表示3号脚保险丝代号“S123”表示在中央配线盒上第123号保险丝,其允许通过的最大电流为10A电器元件代号在电路图下可以查到元件名称元件符号参见电路图符号说明线束插接器代号表示8脚的插接器阿a插头上的第６脚接线端子线束内铰接点代号在电路图下方可查到该铰接点位于哪个骊束内搭铁点代号在电路图下方可查到该代号的搭铁点在汽车上的位置内部连线（细实线）内部连线代号电路代码，用以标志电路呼线路定位通用车系电路图读法美国通用车系汽车电路图特点1、电路图中标示有特殊的提示符号2、电路图中标有电源接通说明3、电路图中有电路编号电源接通说明,框内文字说明框下保险丝在什么情况下接通静电敏感符号元件标注用文字注明元件的名称及位置虚线框表示零部件一部分实线框表示完整的零部件接线盒插接器连接标注插接器代号在右侧,插接器端子号在左侧密封圈代号P表示密封圈数字101表示密封圈的位置电路标注表达该电路导线的截面积、颜色和电路编号线束插接器标注左侧“Ｃ”表示插接器Ｃ端子，右侧“Ｃ１０１”表示线束插接器，“１０１”表示插接器的位置控制器插接器标注右侧“Ｃ2”表示控制器上的Ｃ１插接器，左侧数字“61”表示Ｃ2插接器的61号端子线间连接器标注铰接点标注搭铁点标注密封圈标在电路图中，线路部分都是以粗实线画出，集中在图的中间部分。每条导线上都有颜色，其颜色是指导线绝缘层的颜色，有单色线和双色线，以英文缩写来表示。如果导线是双色的，则以两种颜色英文缩写共同组成。同一电气系统中颜色相同但不同的导线加用上角标以示区别，如BLU²与BLU³是不同的导线。本田轿车的电路图导线并没有标出导线的截面积，只是根据和导线相连接的熔断...
