陶瓷制作中的化学问题VIP免费

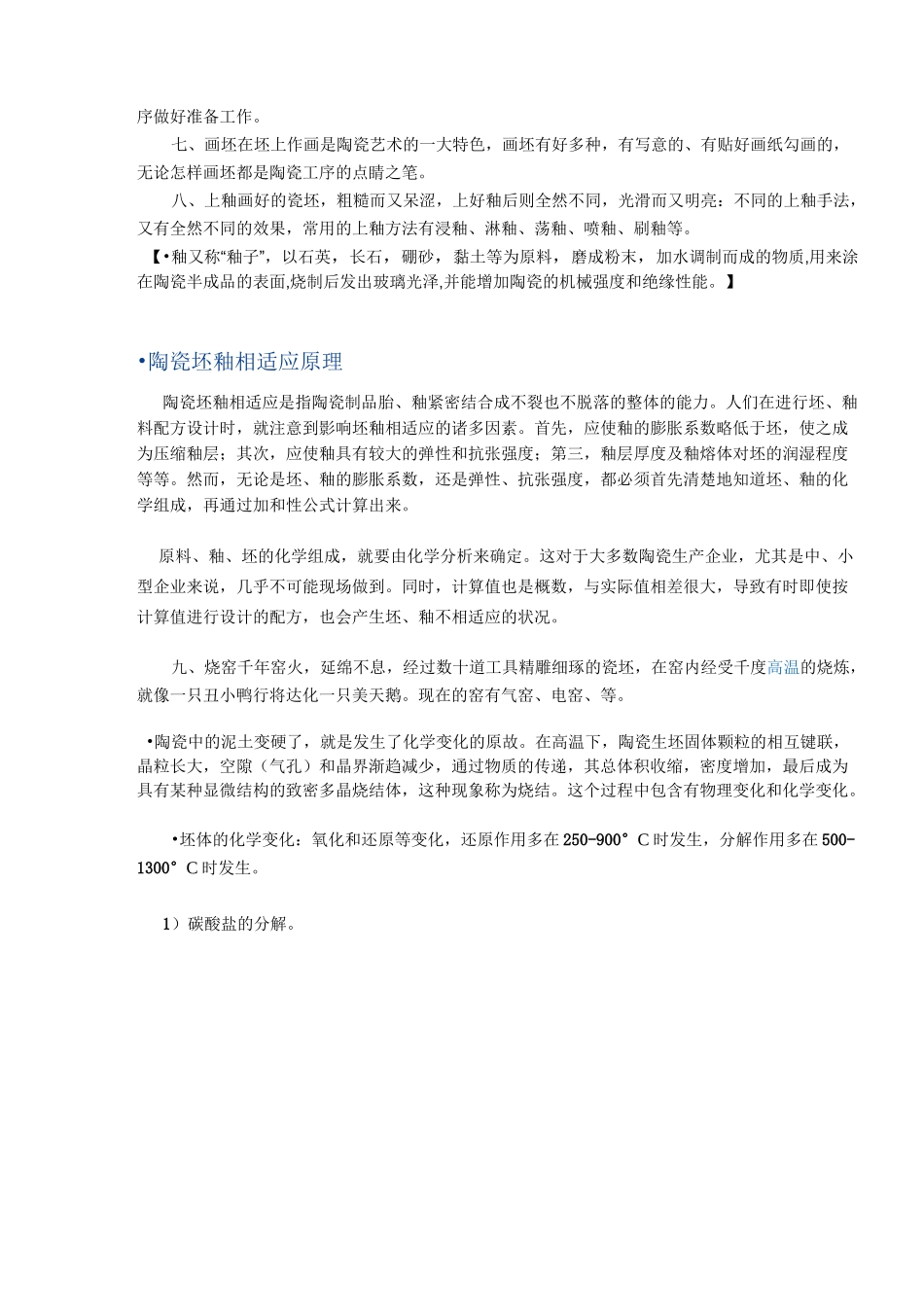

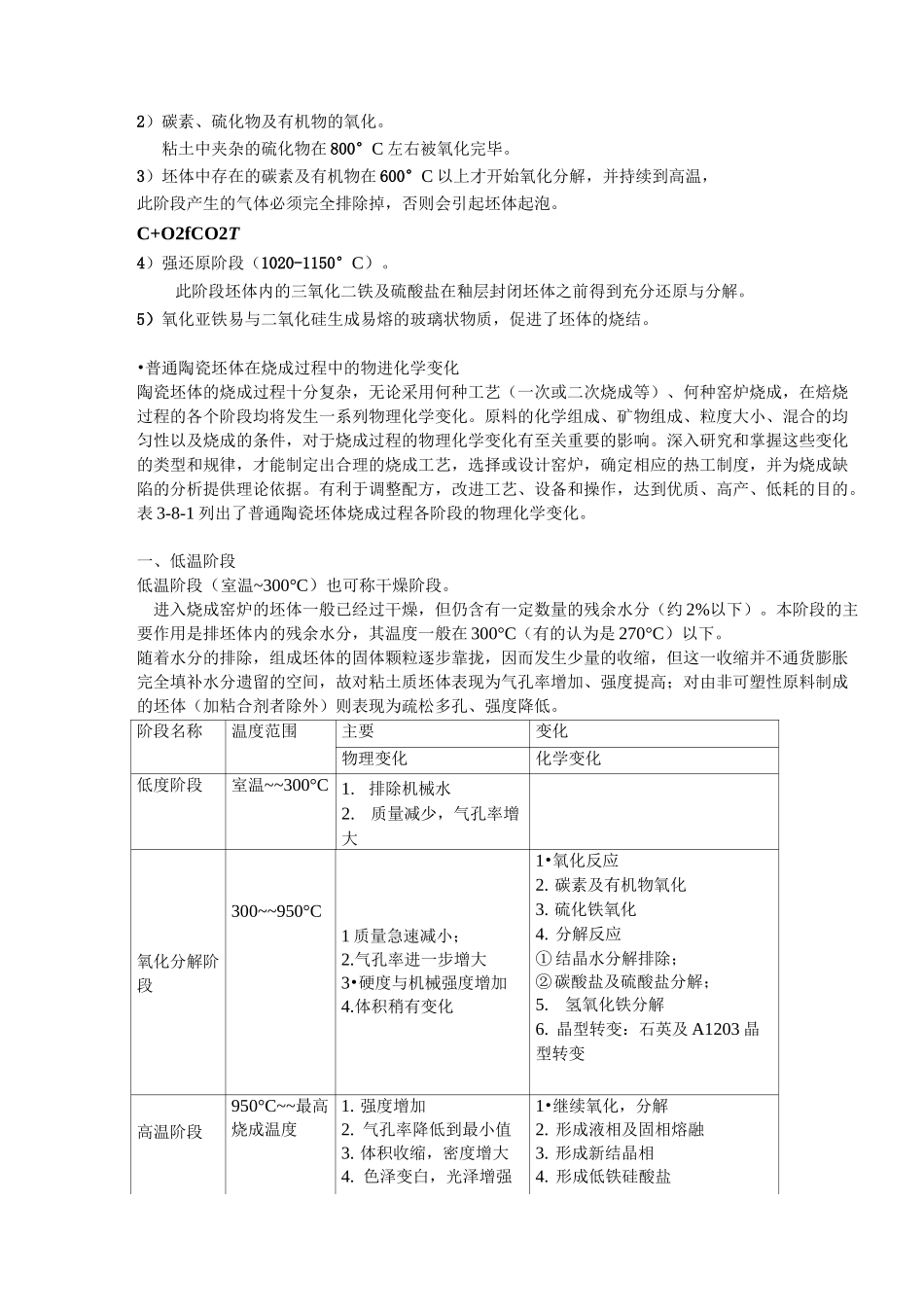

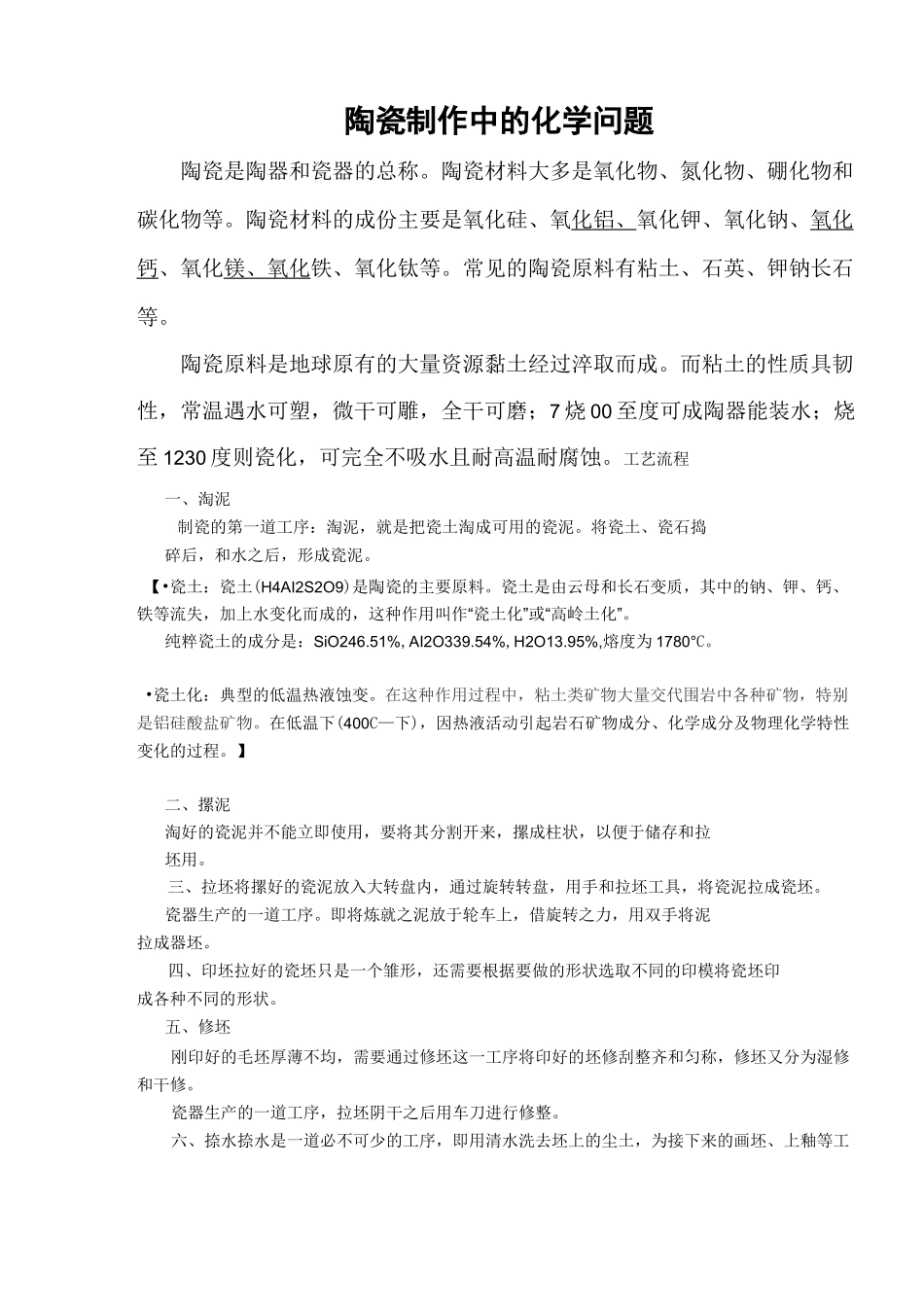

陶瓷制作中的化学问题陶瓷是陶器和瓷器的总称。陶瓷材料大多是氧化物、氮化物、硼化物和碳化物等。陶瓷材料的成份主要是氧化硅、氧化铝、氧化钾、氧化钠、氧化钙、氧化镁、氧化铁、氧化钛等。常见的陶瓷原料有粘土、石英、钾钠长石等。陶瓷原料是地球原有的大量资源黏土经过淬取而成。而粘土的性质具韧性，常温遇水可塑，微干可雕，全干可磨；7烧00至度可成陶器能装水；烧至1230度则瓷化，可完全不吸水且耐高温耐腐蚀。工艺流程一、淘泥制瓷的第一道工序：淘泥，就是把瓷土淘成可用的瓷泥。将瓷土、瓷石捣碎后，和水之后，形成瓷泥。【•瓷土：瓷土(H4AI2S2O9)是陶瓷的主要原料。瓷土是由云母和长石变质，其中的钠、钾、钙、铁等流失，加上水变化而成的，这种作用叫作“瓷土化”或“高岭土化”。纯粹瓷土的成分是：SiO246.51%,AI2O339.54%,H2O13.95%,熔度为1780°C。•瓷土化：典型的低温热液蚀变。在这种作用过程中，粘土类矿物大量交代围岩中各种矿物，特别是铝硅酸盐矿物。在低温下(400C—下)，因热液活动引起岩石矿物成分、化学成分及物理化学特性变化的过程。】二、摞泥淘好的瓷泥并不能立即使用，要将其分割开来，摞成柱状，以便于储存和拉坯用。三、拉坯将摞好的瓷泥放入大转盘内，通过旋转转盘，用手和拉坯工具，将瓷泥拉成瓷坯。瓷器生产的一道工序。即将炼就之泥放于轮车上，借旋转之力，用双手将泥拉成器坯。四、印坯拉好的瓷坯只是一个雏形，还需要根据要做的形状选取不同的印模将瓷坯印成各种不同的形状。五、修坯刚印好的毛坯厚薄不均，需要通过修坯这一工序将印好的坯修刮整齐和匀称，修坯又分为湿修和干修。瓷器生产的一道工序，拉坯阴干之后用车刀进行修整。六、捺水捺水是一道必不可少的工序，即用清水洗去坯上的尘土，为接下来的画坯、上釉等工序做好准备工作。七、画坯在坯上作画是陶瓷艺术的一大特色，画坯有好多种，有写意的、有贴好画纸勾画的，无论怎样画坯都是陶瓷工序的点睛之笔。八、上釉画好的瓷坯，粗糙而又呆涩，上好釉后则全然不同，光滑而又明亮：不同的上釉手法，又有全然不同的效果，常用的上釉方法有浸釉、淋釉、荡釉、喷釉、刷釉等。【•釉又称“釉子”，以石英，长石，硼砂，黏土等为原料，磨成粉末，加水调制而成的物质,用来涂在陶瓷半成品的表面,烧制后发出玻璃光泽,并能增加陶瓷的机械强度和绝缘性能。】•陶瓷坯釉相适应原理陶瓷坯釉相适应是指陶瓷制品胎、釉紧密结合成不裂也不脱落的整体的能力。人们在进行坯、釉料配方设计时，就注意到影响坯釉相适应的诸多因素。首先，应使釉的膨胀系数略低于坯，使之成为压缩釉层；其次，应使釉具有较大的弹性和抗张强度；第三，釉层厚度及釉熔体对坯的润湿程度等等。然而，无论是坯、釉的膨胀系数，还是弹性、抗张强度，都必须首先清楚地知道坯、釉的化学组成，再通过加和性公式计算出来。原料、釉、坯的化学组成，就要由化学分析来确定。这对于大多数陶瓷生产企业，尤其是中、小型企业来说，几乎不可能现场做到。同时，计算值也是概数，与实际值相差很大，导致有时即使按计算值进行设计的配方，也会产生坯、釉不相适应的状况。九、烧窑千年窑火，延绵不息，经过数十道工具精雕细琢的瓷坯，在窑内经受千度高温的烧炼，就像一只丑小鸭行将达化一只美天鹅。现在的窑有气窑、电窑、等。•陶瓷中的泥土变硬了，就是发生了化学变化的原故。在高温下，陶瓷生坯固体颗粒的相互键联，晶粒长大，空隙（气孔）和晶界渐趋减少，通过物质的传递，其总体积收缩，密度增加，最后成为具有某种显微结构的致密多晶烧结体，这种现象称为烧结。这个过程中包含有物理变化和化学变化。•坯体的化学变化：氧化和还原等变化，还原作用多在250-900°C时发生，分解作用多在500-1300°C时发生。1）碳酸盐的分解。2）碳素、硫化物及有机物的氧化。粘土中夹杂的硫化物在800°C左右被氧化完毕。3）坯体中存在的碳素及有机物在600°C以上才开始氧化分解，并持续到高温，此阶段产生的气体必须完全排除掉，否则会引起坯体起泡。C+O2fCO2T4）强还原阶段（1020-1150°C）。此阶段坯体内的三氧化二铁及硫酸盐在釉层封闭坯体之前得到充...
