ADSS光缆工程施工设计方案VIP免费

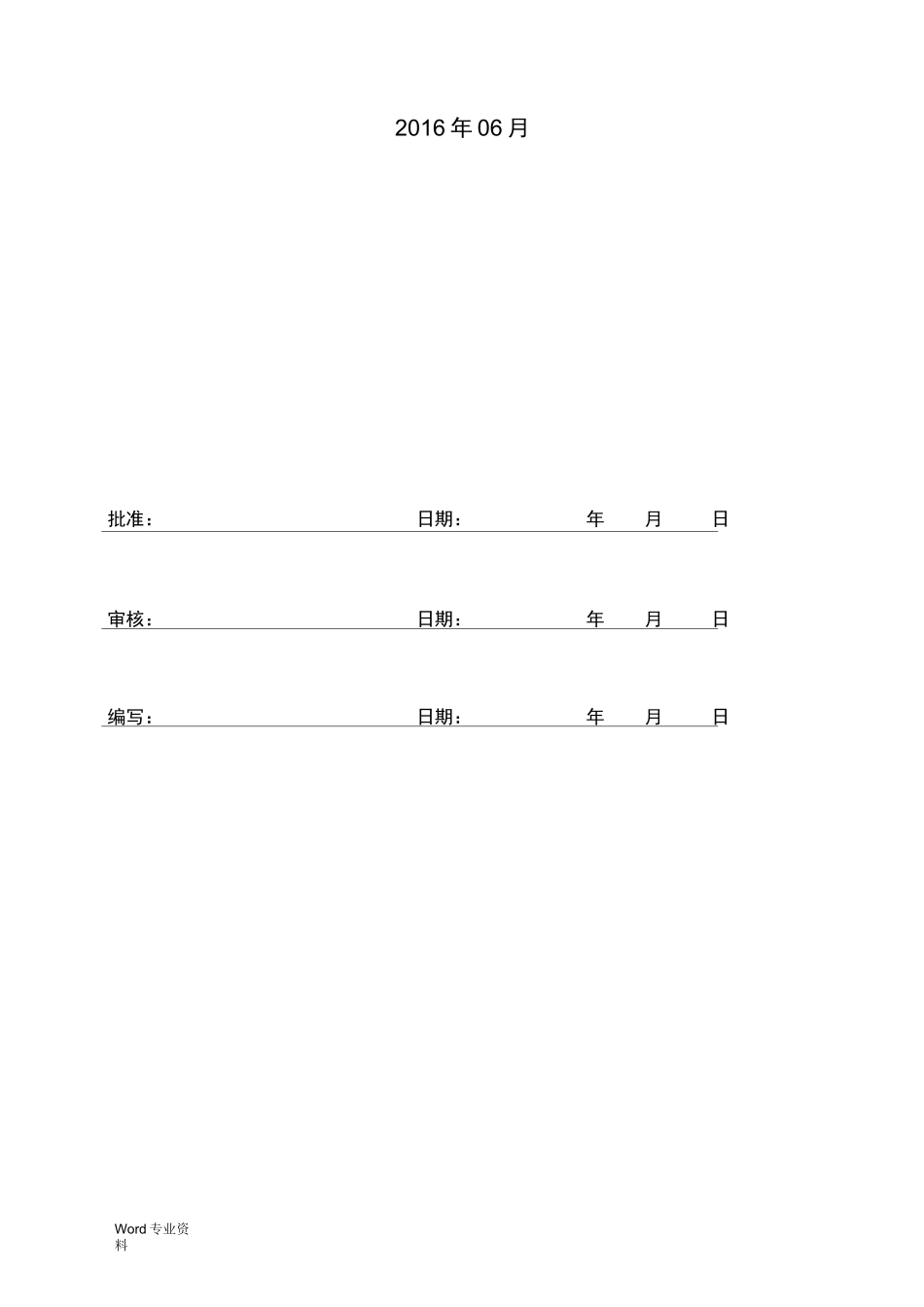

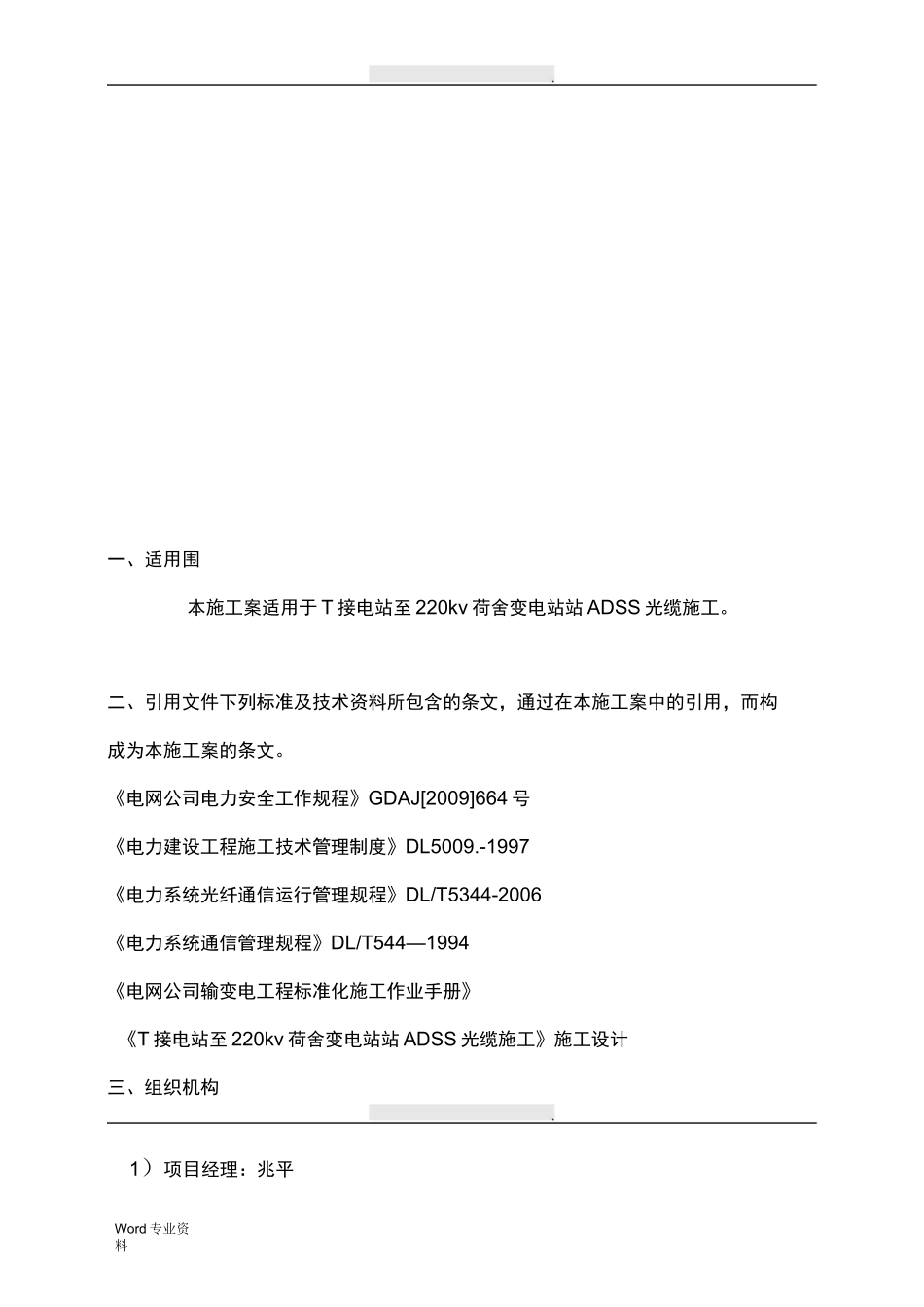

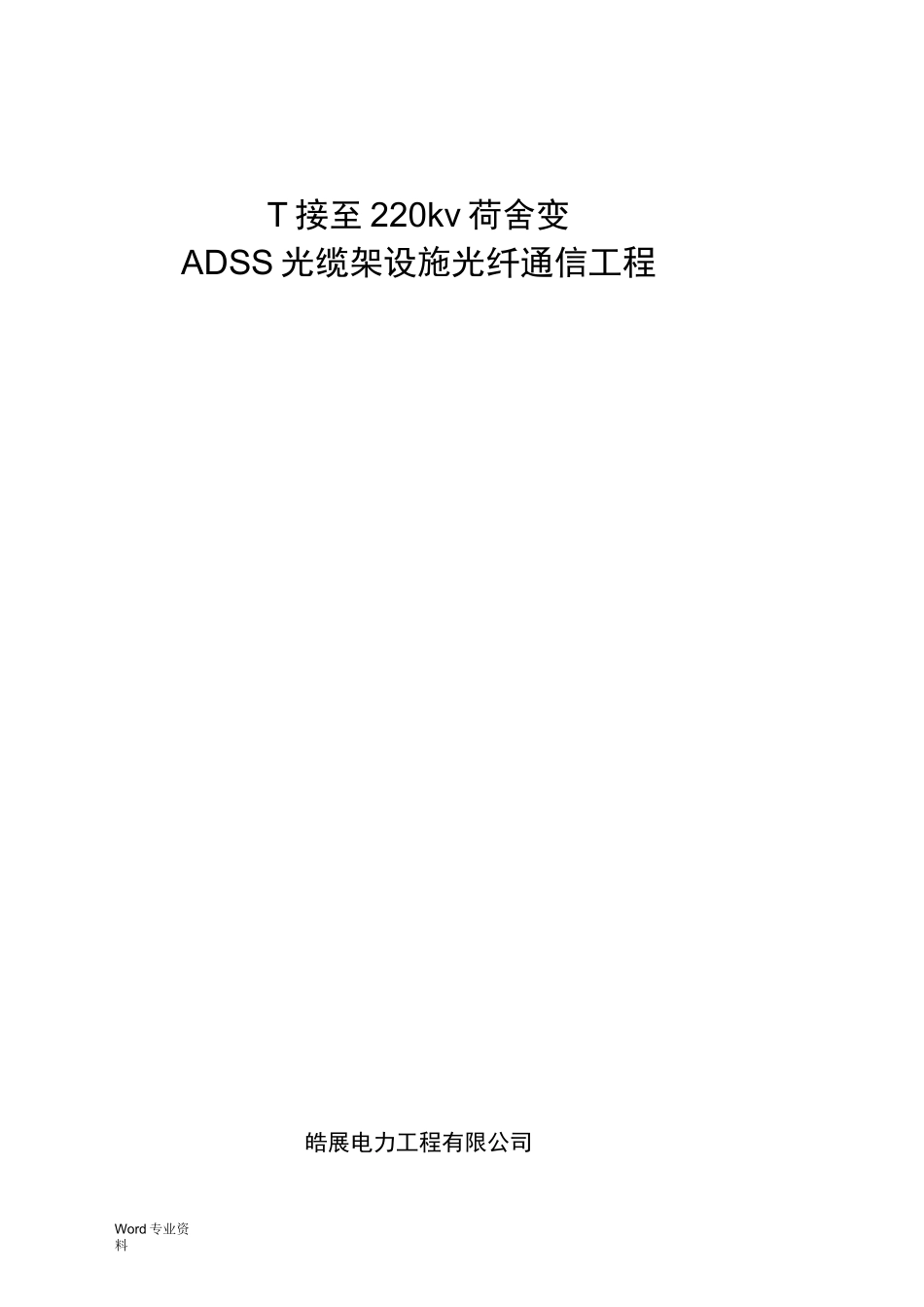

Word专业资料T接至220kv荷舍变ADSS光缆架设施光纤通信工程皓展电力工程有限公司Word专业资料2016年06月批准：日期：年月日审核：日期：年月日编写：日期：年月日Word专业资料一、适用围本施工案适用于T接电站至220kv荷舍变电站站ADSS光缆施工。二、引用文件下列标准及技术资料所包含的条文，通过在本施工案中的引用，而构成为本施工案的条文。《电网公司电力安全工作规程》GDAJ[2009]664号《电力建设工程施工技术管理制度》DL5009.-1997《电力系统光纤通信运行管理规程》DL/T5344-2006《电力系统通信管理规程》DL/T544—1994《电网公司输变电工程标准化施工作业手册》《T接电站至220kv荷舍变电站站ADSS光缆施工》施工设计三、组织机构1）项目经理：兆平Word专业资料2）：项目负责人：德国3）项目技术员：唐乔平4）项目质检员：余永祥5）项目安全员：付小勇6）项目造价员：建荣7）材料员：黄勃四、工程概述根据国网公司、省电力公司建设“一强三优”现代化电网企业的工作目标，结合宜丰县供电公司电网和电力通信网的实际情况，建设一条ADSS光缆、沟通35kv东门变至在220kv荷舍变之间的光纤通道。本工程涉及220kv荷舍变1个站点，与35kv荷舍变10kv916三期大道II回线同杆架设光缆线路长度为：7.8km，型号为：ADSS-AT-48B1-500（2卷丿。在在220kv荷舍变综合配线柜上新安装ODF-48光纤配线箱1套。五、工程施工工作流程及施工进度计划5.1工程施工工作流程5.1.1本工程通信资料的初步收集，制定初步案；5.1.2根据初步案进行资料的进一步完善和收集，确定案5.1.3对施工案进行会审5.1.4确定最终施工案5.1.5设备、材料、安装工器具到场5.1.6工作票办理及工作人员职责分配5.1.7开工、光缆架、敷设5.1.8完工、清理施工现场5.1.9自检、自验收5.2工程施工进度计划（如因特殊原因无法如期进行，计划顺延）本工程计划在2016年06月25日-06月30日进行施工线路现场勘察，停电计划安排，07月01日进场开工，2016年07月20日本段线路竣工，日历本段工期为20天。施工时间安排：施工时间安排：2)07月01日-07月10日：10kv三期大道II回线#01--60#杆间ADSS光缆敷设；4丿07月10日-07月15日:220kv荷舍变ADSS进站光缆敷设、ODF光纤配线箱安装、光配模块制作；5)07月15日-07月20日:对光缆线路验收、移交。Word专业资料5.3停电计划安排1)无5.4线路跨越：1)35kv良东支线4#-5#、6#-7#分别跨公路，公路地段必须派专人看护或在公路地段前、后100米外设置安全警示牌以防车辆车速过快发生车辆刮缆或撞伤人员事故发生，同时光缆到路面安全距离不得少于6.5米。5.5提交工程竣工资料，设备移交运行部门。六、技术措施6.1根据案容，编制ADSS光缆施工作业指导书；6.2各级人员应熟悉本工作的容、性质及工作所具备的条件；6.3根据案要求，准备施工用材料；6.4按停电时间安排，提出设备检修工作申请；6.5本次工作用工器具按要求提前3天运抵工作现场并摆放到指定位置，做好机具使用前检查调试；七、安全措施7.1格执行电力安全工作规程、办理相关施工工作手续；7.2施工人员对所使用的各种工器具、仪器仪表进行检查，必须完备良好；7.3工作负责人在开工前必须向工作班成员交代本次的工作任务、设备停电围及相关安全措施；7.4工作负责人每天收工时及时总结当天工作完成情况，按案要求，安排第二天工作任务；7.5工作负责人根据要求组织工作班成员学习、熟悉工作任务、安全措施并进行相应危险点分析；7.6现场统一安排，服从统一指挥；7.7在运行的通信机房禁使用无线通讯设备7.8在运行的通信机房及变电站未经可不得碰触任设备7.9其他措施施工前同线路、档案、配电人员联系收集线路图、杆型图、相关线路下配电杆路图等相关资料。在查不到的情况下，同老施工人员或熟悉线路的人员联系。施工前认真勘察现场，主要勘察跨越情况(电力线、公路、铁路、河道、田地、民房)提前做好预案，地形，杆型，线路情况Word专业资料准备的牵引绳或吊绳应具备重量轻，电器绝缘性好，延伸率小，拉力释放后不打圈。绳子要求干燥无霉变。放线前应将地形情况及线路图对施工人员具体交待，带领放线负责人必须勘察过现场。并有熟悉当地百姓及线路的人员参加。负责青苗赔偿...
