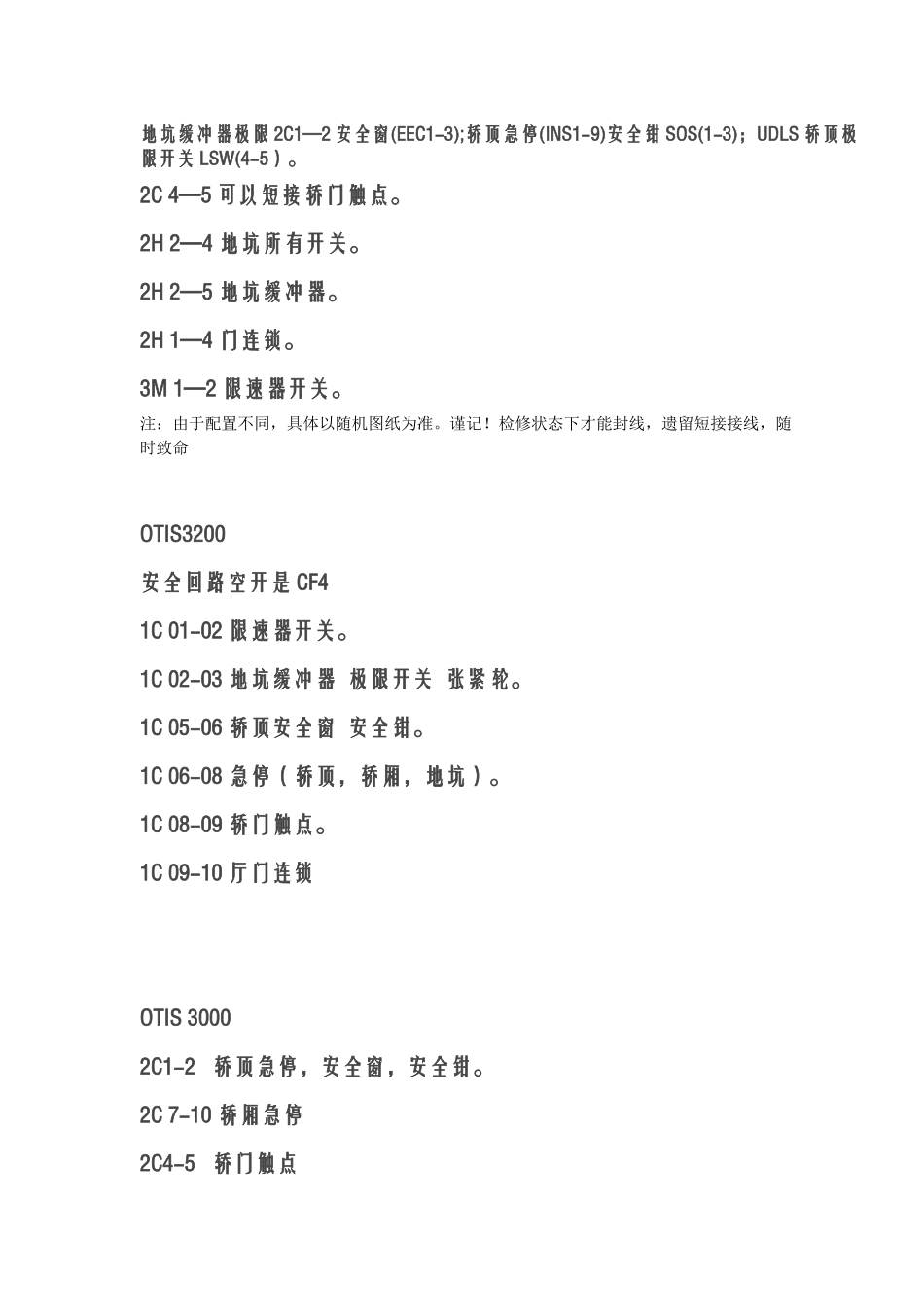

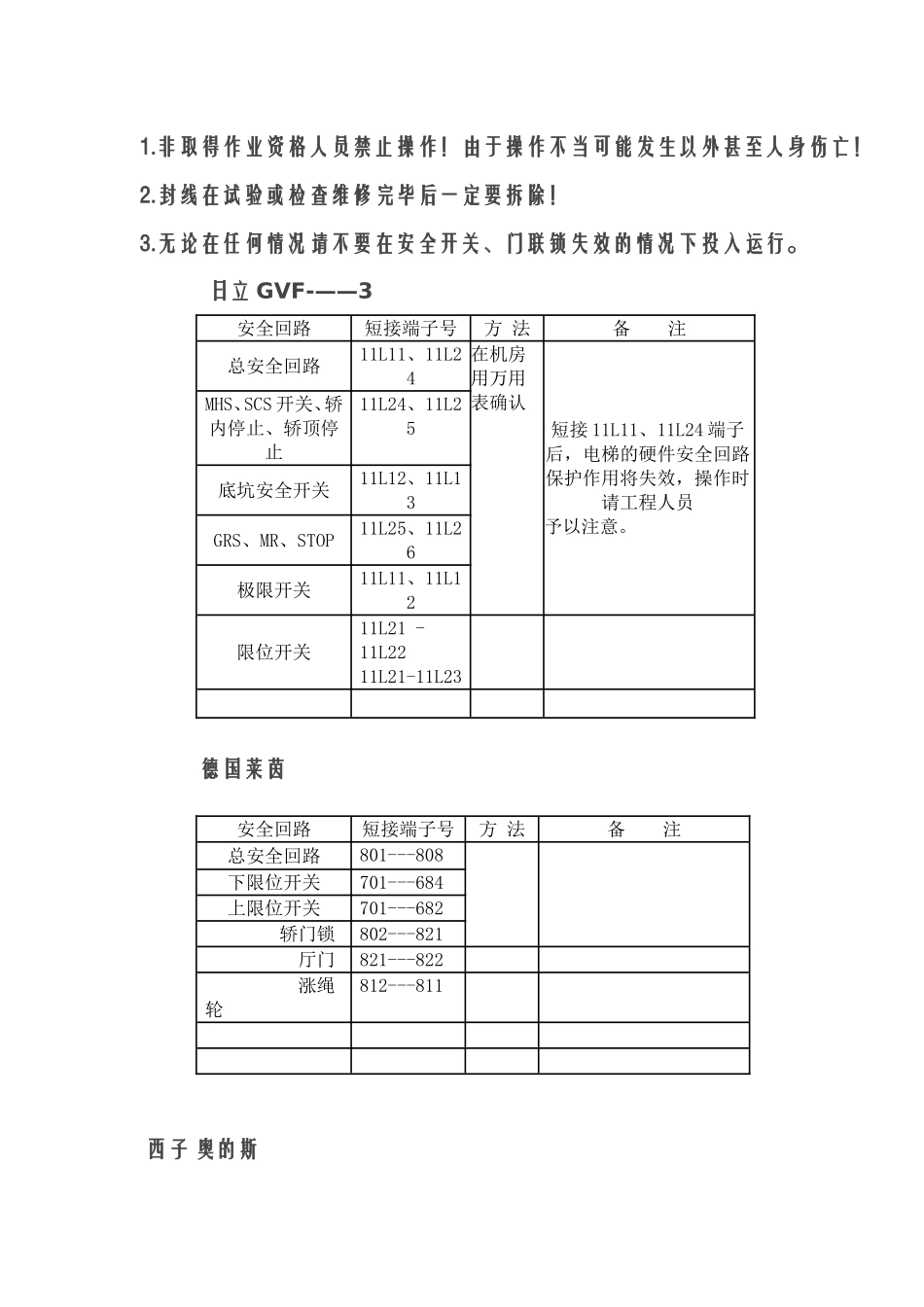

东芝CV330A紧急运转操作说明紧急电动运行：封闭的安全开关：安全钳、上下极限、缓冲器、限速器。操作方法：将紧急运行开关置紧急电动运行状态，所有检修开关置正常状态。门联锁短接：短接所有厅门和轿门，短接后电梯将不能以正常状态运行。操作方法：将CNDC插件插上，将控制柜检修开关置检修状态，将短接钥匙开关置短接状态。安全电路符号说明：安全部件名称安装部位代号符号备注控制柜急停机房控制柜操作盘CCS底坑急停1底坑检修盒1KS1底坑急停2底坑检修盒1KS2轿顶安全开关轿顶检修盒2KS安全钳拉杆开关轿底安全钳连杆SOLS上极限开关井道开关最上方2LS下极限开关井道开关最下方1LS缓冲器开关底坑缓冲器BUFS1液压型适用缓冲器开关底坑缓冲器BUFS2液压型适用限速器涨紧轮开关底坑限速器涨轮GRS限速器涨紧轮开关底坑限速器涨轮WGRS对重有限速器适用安全门出口开关井道安全门EDS井道有安全门适用限速器开关机房限速器SLS1对重有限速器适用限速器开关机房限速器SLS盘车手轮开关机房电动机轴端RHS厅门联锁各层厅门LS轿门联锁轿厢轿门GLS上限位井道上部开关架上4LS限位下限位井道下部开关架上3LS限位安全回路封线：短接封闭部位和端子号短接封闭范围PC1A-----A11全部安全回路PC1A-------A2CCS、1KS1、1KS2机房，地坑A2----------A72KS、SOLS轿顶A7---------A102LS、1LS、BUFS、GRS、WGRS、EDS极限A10-------A11SLS、SLS、RHS限速器A11–--HDC厅门联锁HDC-------DC轿门联锁NC2----------CNH1-1下限位NC2----------CNH1-2上限位危险！1.非取得作业资格人员禁止操作！由于操作不当可能发生以外甚至人身伤亡！2.封线在试验或检查维修完毕后一定要拆除！3.无论在任何情况请不要在安全开关、门联锁失效的情况下投入运行。日立GVF-——3安全回路短接端子号方法备注总安全回路11L11、11L24在机房用万用表确认短接11L11、11L24端子后，电梯的硬件安全回路保护作用将失效，操作时请工程人员予以注意。MHS、SCS开关、轿内停止、轿顶停止11L24、11L25底坑安全开关11L12、11L13GRS、MR、STOP11L25、11L26极限开关11L11、11L12限位开关11L21-11L2211L21-11L23德国莱茵安全回路短接端子号方法备注总安全回路801---808下限位开关701---684上限位开关701---682轿门锁802---821厅门821---822涨绳轮812---811西子奥的斯地坑缓冲器极限2C1—2安全窗(EEC1-3);轿顶急停(INS1-9)安全钳SOS(1-3)；UDLS轿顶极限开关LSW(4-5）。2C4—5可以短接轿门触点。2H2—4地坑所有开关。2H2—5地坑缓冲器。2H1—4门连锁。3M1—2限速器开关。注：由于配置不同，具体以随机图纸为准。谨记！检修状态下才能封线，遗留短接接线，随时致命OTIS3200安全回路空开是CF41C01-02限速器开关。1C02-03地坑缓冲器极限开关张紧轮。1C05-06轿顶安全窗安全钳。1C06-08急停（轿顶，轿厢，地坑）。1C08-09轿门触点。1C09-10厅门连锁OTIS30002C1-2轿顶急停，安全窗，安全钳。2C7-10轿厢急停2C4-5轿门触点2H1-6厅门连锁2H2-4地坑缓冲器极限开关张紧轮。8H1-3上、下极限3M1-3限速器开关4M8-9机房急停日立NPHGXF安全回路电梯信号灯：1：40D厅门灯2：50安全灯3：40G矫门灯4：50B软硬安全保护灯5：50X软件安全保护灯3安全回路短接（插排）1：厅门XR13—42：轿门Y2—9Y3—201：11—24总安全回路2：22—23上下极限开关3：11—12上下行中端开关（井道）4；12—13缓冲器开关，涨紧轮断绳开关（底坑）5：24—25安全窗，安全钳开关（轿顶）6：25—26限速器超速开关，盘车手轮（机房）华升富士达1．短接线路1）MC15X继电器板TA1-5（P2）↔T2-3（P8）↔T2-5（P8A）井道安全回路C1-B6（P8C）↔T2-7（P10）轿厢安全回路T1-3（C1-A4）↔T2-6（C1-B1）轿门锁T2-4（P15）↔T2-2（P1）厅门联锁T1-2（P23）↔T1-1（P24）轿顶优先开关2）IF118板H31-A6（P17）↔H31-B6（C-1）井道上终端限位（LS11H32-A6（P18）↔H32-B6（C-2）井道下终端限位（LS21富士达①安全回路（L40，P8）：过电流：L40，P1B；相序保护：P1B，P1；限速器：P1，P1A；...
