初识滑动变阻器专题训练VIP免费

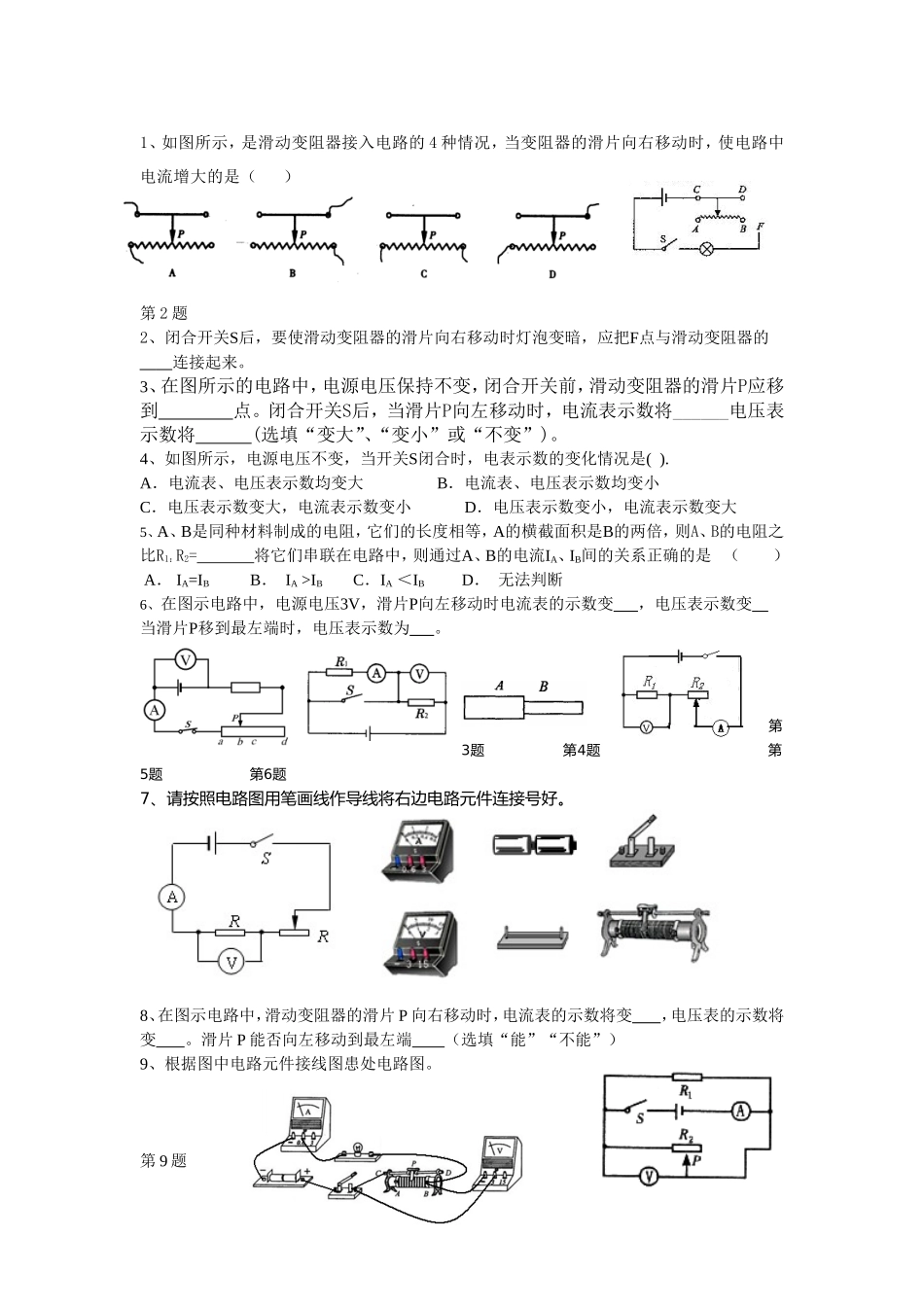

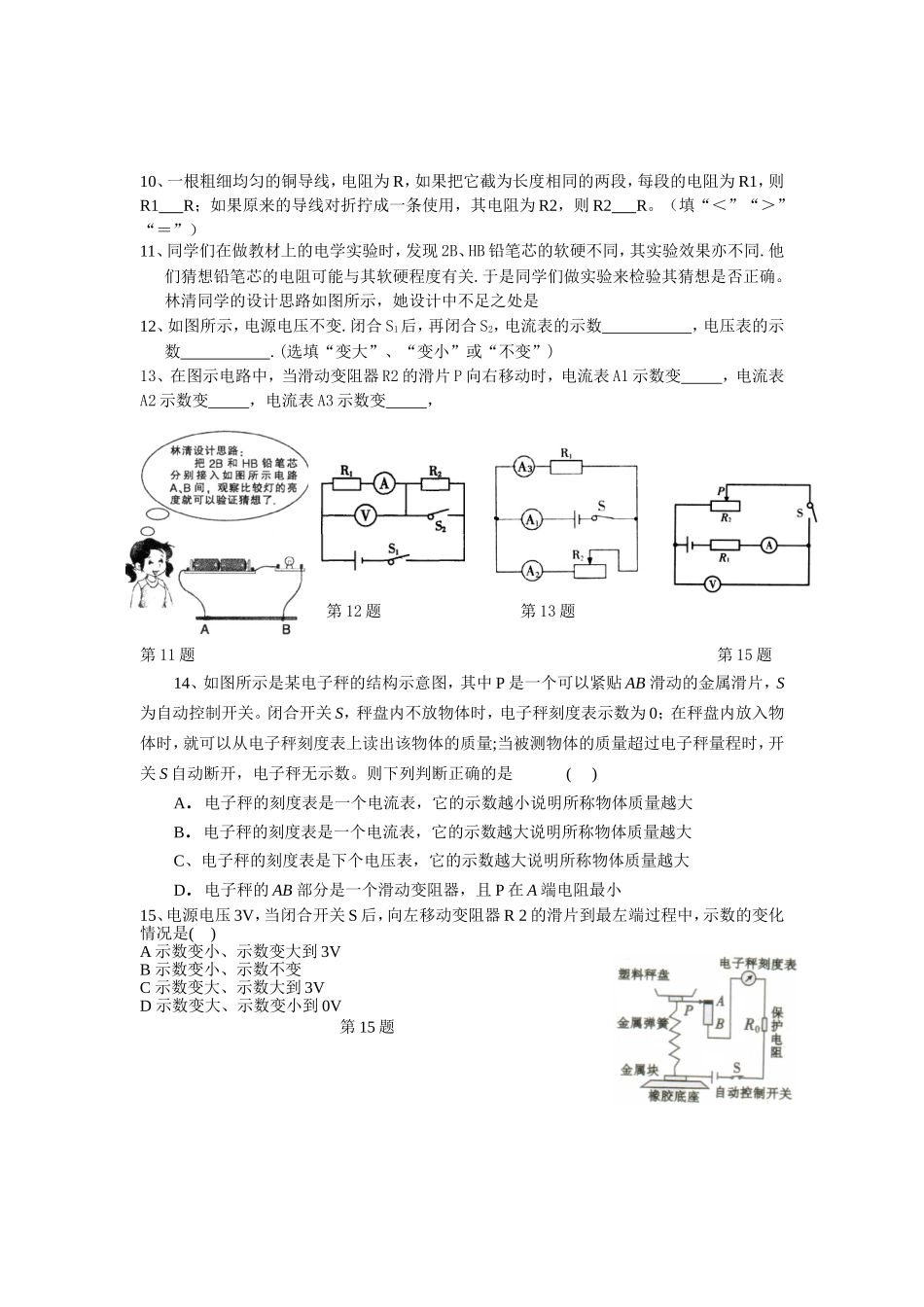

1、如图所示，是滑动变阻器接入电路的4种情况，当变阻器的滑片向右移动时，使电路中电流增大的是（）第2题2、闭合开关S后，要使滑动变阻器的滑片向右移动时灯泡变暗，应把F点与滑动变阻器的连接起来。3、在图所示的电路中，电源电压保持不变，闭合开关前，滑动变阻器的滑片P应移到点。闭合开关S后，当滑片P向左移动时，电流表示数将______电压表示数将(选填“变大”、“变小”或“不变”)。4、如图所示，电源电压不变，当开关S闭合时，电表示数的变化情况是().A．电流表、电压表示数均变大B．电流表、电压表示数均变小C．电压表示数变大，电流表示数变小D．电压表示数变小，电流表示数变大5、A、B是同种材料制成的电阻，它们的长度相等，A的横截面积是B的两倍，则A、B的电阻之比R1：R2=将它们串联在电路中，则通过A、B的电流IA、IB间的关系正确的是（）A．IA=IBB．IA>IBC．IA＜IBD．无法判断6、在图示电路中，电源电压3V，滑片P向左移动时电流表的示数变，电压表示数变当滑片P移到最左端时，电压表示数为。第3题第4题第5题第6题7、请按照电路图用笔画线作导线将右边电路元件连接号好。8、在图示电路中，滑动变阻器的滑片P向右移动时，电流表的示数将变，电压表的示数将变。滑片P能否向左移动到最左端（选填“能”“不能”）9、根据图中电路元件接线图患处电路图。第9题10、一根粗细均匀的铜导线，电阻为R，如果把它截为长度相同的两段，每段的电阻为R1，则R1R；如果原来的导线对折拧成一条使用，其电阻为R2，则R2R。（填“＜”“＞”“＝”）11、同学们在做教材上的电学实验时，发现2B、HB铅笔芯的软硬不同，其实验效果亦不同.他们猜想铅笔芯的电阻可能与其软硬程度有关.于是同学们做实验来检验其猜想是否正确。林清同学的设计思路如图所示，她设计中不足之处是12、如图所示，电源电压不变.闭合S1后，再闭合S2，电流表的示数，电压表的示数.(选填“变大”、“变小”或“不变”)13、在图示电路中，当滑动变阻器R2的滑片P向右移动时，电流表A1示数变，电流表A2示数变，电流表A3示数变，第12题第13题第11题第15题14、如图所示是某电子秤的结构示意图，其中P是一个可以紧贴AB滑动的金属滑片，S为自动控制开关。闭合开关S，秤盘内不放物体时，电子秤刻度表示数为0；在秤盘内放入物体时，就可以从电子秤刻度表上读出该物体的质量;当被测物体的质量超过电子秤量程时，开关S自动断开，电子秤无示数。则下列判断正确的是()A．电子秤的刻度表是一个电流表，它的示数越小说明所称物体质量越大B．电子秤的刻度表是一个电流表，它的示数越大说明所称物体质量越大C、电子秤的刻度表是下个电压表，它的示数越大说明所称物体质量越大D．电子秤的AB部分是一个滑动变阻器，且P在A端电阻最小15、电源电压3V，当闭合开关S后，向左移动变阻器R2的滑片到最左端过程中，示数的变化情况是()A示数变小、示数变大到3VB示数变小、示数不变C示数变大、示数大到3VD示数变大、示数变小到0V第15题
