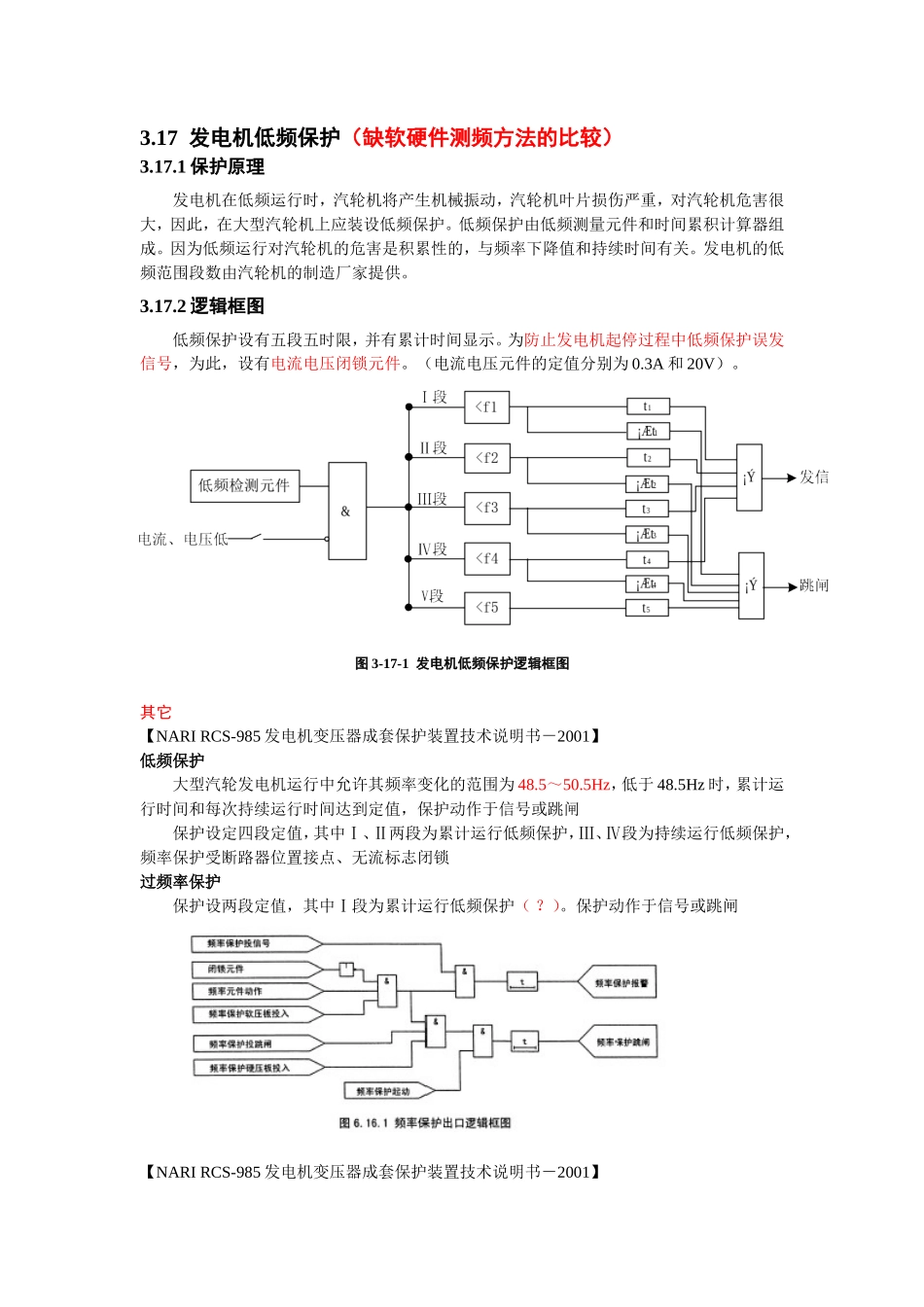

3.17发电机低频保护（缺软硬件测频方法的比较）3.17.1保护原理发电机在低频运行时，汽轮机将产生机械振动，汽轮机叶片损伤严重，对汽轮机危害很大，因此，在大型汽轮机上应装设低频保护。低频保护由低频测量元件和时间累积计算器组成。因为低频运行对汽轮机的危害是积累性的，与频率下降值和持续时间有关。发电机的低频范围段数由汽轮机的制造厂家提供。3.17.2逻辑框图低频保护设有五段五时限，并有累计时间显示。为防止发电机起停过程中低频保护误发信号，为此，设有电流电压闭锁元件。（电流电压元件的定值分别为0.3A和20V）。图3-17-1发电机低频保护逻辑框图其它【NARIRCS-985发电机变压器成套保护装置技术说明书－2001】低频保护大型汽轮发电机运行中允许其频率变化的范围为48.5～50.5Hz，低于48.5Hz时，累计运行时间和每次持续运行时间达到定值，保护动作于信号或跳闸保护设定四段定值，其中Ⅰ、Ⅱ两段为累计运行低频保护，Ⅲ、Ⅳ段为持续运行低频保护，频率保护受断路器位置接点、无流标志闭锁过频率保护保护设两段定值，其中Ⅰ段为累计运行低频保护（？）。保护动作于信号或跳闸【NARIRCS-985发电机变压器成套保护装置技术说明书－2001】【南自：DGT801数字式发电机变压器保护装置技术说明书】低频&过频保护低（过）频保护主要用于保护汽轮机不受低频共振的影响。汽轮机各节叶片都有一共振频率，当系统频率接近或等于共振频率时，将引起叶片的共振而损坏汽轮机低（过）频保护反应系统频率的降低（升高），并受出口断路器辅助接点闭锁。即发电机退出运行时低（过）频保护也自动退出运行电压取自发电机机端TV的某一线电压（如UAB）出口方式：可发信或跳闸图：发电机频率异常保护出口逻辑注意：保护的整定计算300MVA及以上的汽轮机提供以下整定值：47.0Hz－每次运行时间不低于20秒47.5Hz－每次运行时间不低于1分钟50.5Hz～51.0Hz－每次运行时间不低于3秒51.0Hz～51.5Hz－每次运行时间不低于0.5秒频率积累保护为了保护保护汽轮机不受低/过频共振的影响。汽轮机各节叶片都有一共振频率，当系统频率接近或等于共振频率时，将引起叶片的共振而损坏汽轮机低/过频运行对于汽轮机而言时个疲劳过程，一般汽轮机低频运行了累计达一定时间，汽轮机将疲劳报废。因此低/过频运行是个积累过程。保护装置停运不影响积累值频率积累保护反应系统频率的降低，并受出口断路器辅助接点闭锁。即发电机退出运行时低（过）频保护也自动退出运行电压取自发电机机端TV的某一线电压（如UAB）出口方式：可发信或跳闸可以有六个这样的频率积累段同时存在图：发电机频率积累保护出口逻辑注意：保护的整定计算频率上下限定值及其时间积累300MVA及以上的汽轮机提供以下整定值：48.0Hz－累计运行时间不低于2小时47.5Hz－累计运行时间不低于1小时50.5Hz～51.0Hz－累计运行时间不低于180分51.0Hz～51.5Hz－累计运行时间不低于30分【南自：DGT801数字式发电机变压器保护装置技术说明书】【NARI-SIMENS微机发电机成套保护系统】频率保护（ANSI81）7UM511具有四段频率保护，每段可设置低频和低周保护，即使是电压严重畸变的情况下，复杂的算法亦能成功地根据基波分量来确定频率技术数据：频率保护(ANSI81)段数4频率f1，f2，f3，f440到65Hz重复测量数（单转发测量3/f）2到10000响应时间约60ms＋测量时间低压闭锁V<40到100V闭锁返回系数1.05【NARI-SIMENS微机发电机成套保护系统】【许继：WFB-100微机型发变组成套保护装置技术说明书】方案与CSG300A类似定值整定原则：300MW及以上的汽轮机，运行中允许其频率变化的范围为48.5～50.5Hz。低于48.5Hz或高于50.5Hz时，累计允许运行时间和每次允许的持续运行时间国内尚未正式的统一规定，应综合考虑发电机组和电力系统的要求，并根据制造厂家提供的技术参数确定。保护可动作于信号，并有累计时间显示当低频累加保护需要动作于发电机解列时，其低频段的动作频率和延时应注意与电力系统的低频减载装置进行协调。一般情况下，应通过低频减载装置减负荷，使系统频率及时恢复，以保证机组的安全；仅在低频减载动作后频率仍没有恢复，从而微机机组安全时才进行机组的解列。因此要...
