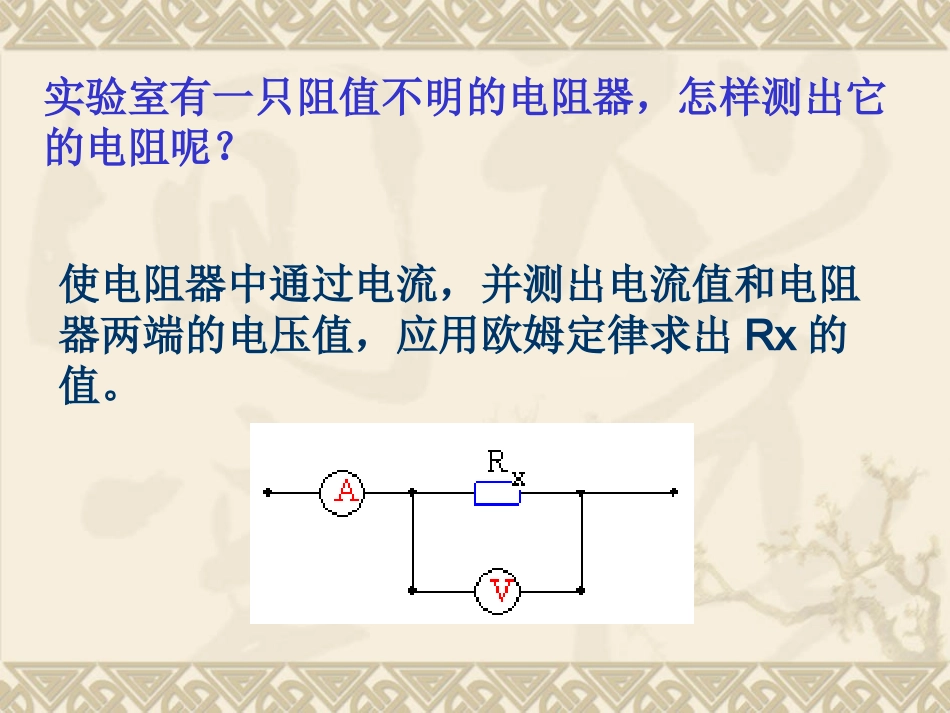

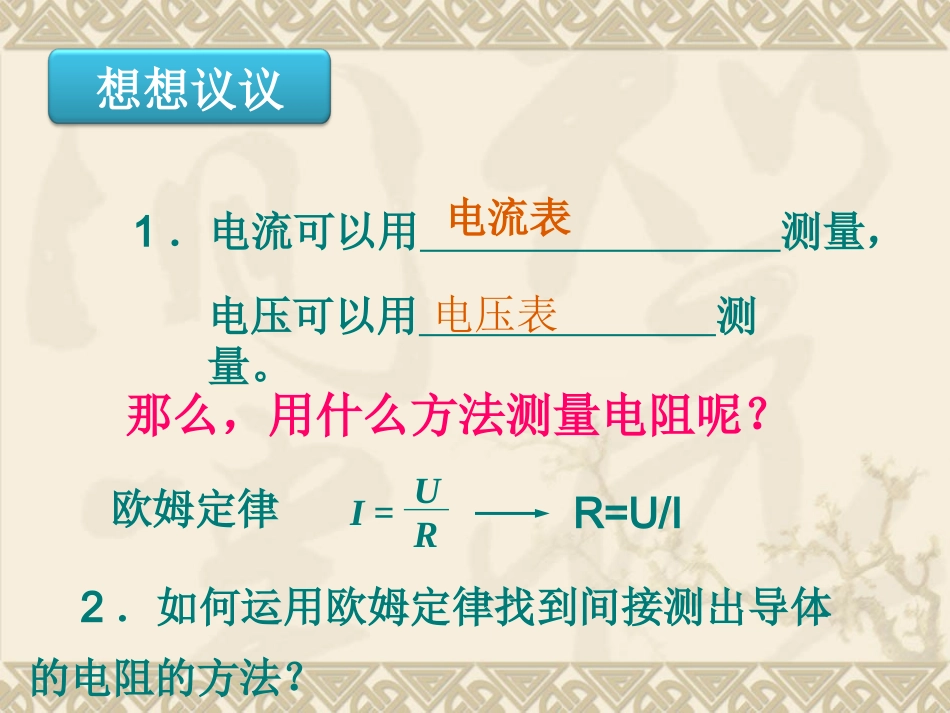

第十七章欧姆定第三节电阻的测量红旗中学黎大源想想议议1．电流可以用测量，电流表电压可以用测量。电压表那么，用什么方法测量电阻呢？欧姆定律I=URR=U/I2．如何运用欧姆定律找到间接测出导体的电阻的方法？实验室有一只阻值不明的电阻器，怎样测出它的电阻呢？使电阻器中通过电流，并测出电流值和电阻器两端的电压值，应用欧姆定律求出Rx的值。学习用伏安法测量电阻器的电阻值电池阻、开关、电阻器、电流表、电压表、滑动变阻器、导线器材：目的：原理：欧姆定律R=U/I步骤：1、根据测量原理，设计电路图，连接电路。2、闭合开关，调节滑动变阻器，使电流为某一适当值，从电压表和电流表上分别读出U、I的值，做三次实验，得出三组数据。3、将实验数据填在表格中，算出电阻的平均值。电路图实物图测量次数电压U/V电流I/A电阻R/Ω123实验记录表格讨论：1、这个实验做三次的目的是什么？2、闭合开关，滑动变阻器是滑片向左滑动时，两表的示数怎样变化？滑动变阻器两端电压呢？3、某同学实验在发现发现闭合开关后，电流表的指针几乎不动，而电压表的指钟却有明显的偏转，则电路中发生故障的原因可能是什么？一份完整的实验报告应包括哪些项目?应包括:实验名称、目的、原理、器材、步骤、实验数据记录、实验结论、讨论等。例1小英按图甲所示的电路图连接实验电路，测量电阻R的阻值。闭合开关S，调节滑动变阻器的滑片P后，观察到电压表和电流表的示数分别如图乙、丙所示，则电流表的示数为A，电阻R的阻值为Ω。0.45二、例题分析二、例题分析解析：当灯两端电压越大，灯丝电阻越大。原因：当灯两端电压越大，灯丝温度升高。例2某同学用伏安法测小灯泡的电阻，下表为记录的实验数据，从中你发现了什么？说明原因。电压U/V123电流I/A0.220.300.34电阻R/Ω4.556.678.82二、例题分析二、例题分析例3在“测量小灯泡的电阻”的实验中，某同学在连接电路时，不小心将电流表和电压表接错了位置，如图所示。闭合开关可能出现的现象是()A．电流表烧坏，电压表示数为0B．小灯泡烧坏C．电流表示数为0，电压表示数为电源电压值D．电流表示数为0，电压表示数为0C二、例题分析二、例题分析VALRS课堂小结用“伏安法”测电阻基础知识：1、“伏安法”测电阻的原理是什么？2、“伏安法”测电阻的实验中需要哪些器材？3、做“伏安法”测电阻实验时，如何正确的使用电压表、电流表、滑动变阻器？4“伏安法”测电阻的实验中还需要注意什么？5、“伏安法”测电阻的实验中如果电压表或电流表损坏了还能否继续做实验？应该怎么办？1．小东同学做“测量小灯泡电阻”的实验：（1）请完成如图实验电路的连接；（2）小东正确连接电路后闭合开关，调节滑动变阻器使电压表的示数为图（甲）所示，此时电流表的示数如图（乙）所示，小灯泡的电阻是Ω。5abcd练一练2．小东同学做测量灯泡电阻实验，连接电路后闭合开关，发现灯不亮，电流表无示数，电压表示数为电源电压。则故障原因可能有几种？请写出三种灯泡不亮的原因。（1）电压表串联在电路中了；（2）小灯泡断路；（3）连接小灯泡两端的导线或接线柱断路。练一练谢谢指导!
