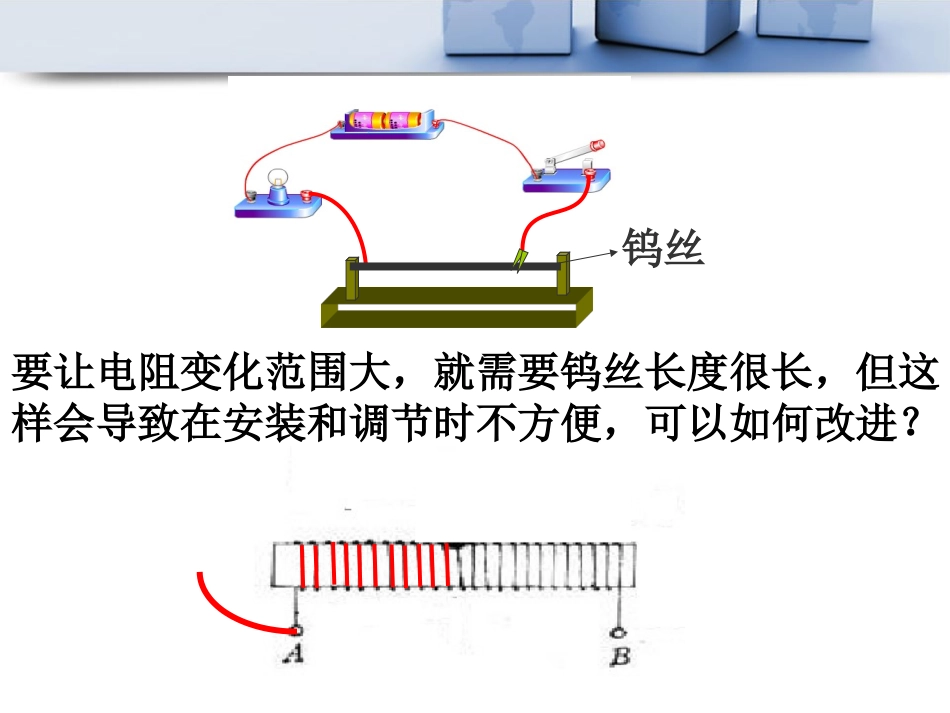

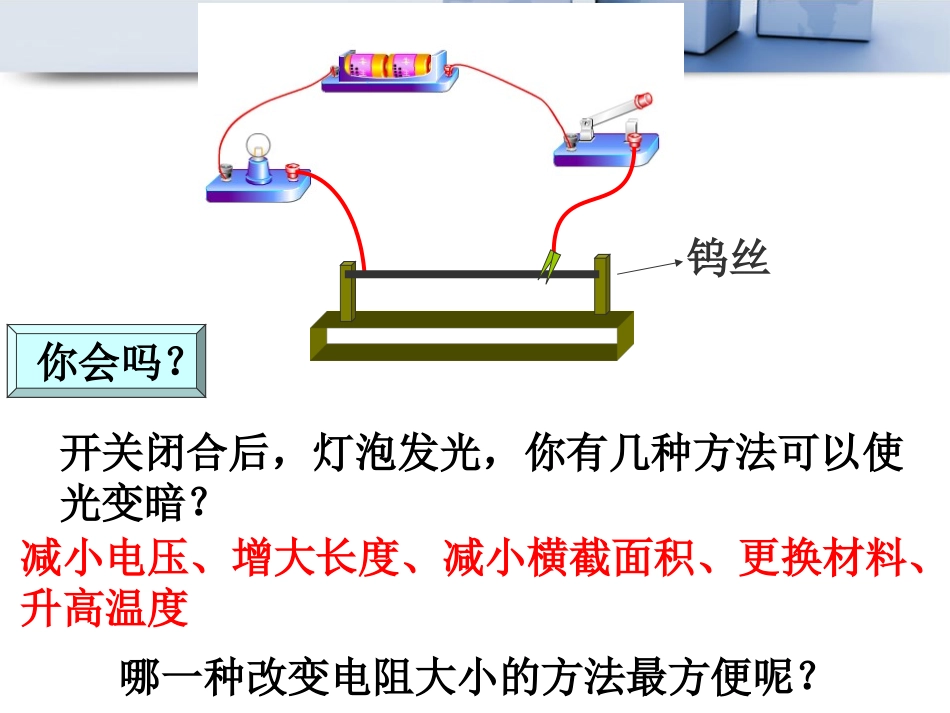

八、变阻器你会吗？开关闭合后，灯泡发光，你有几种方法可以使光变暗？哪一种改变电阻大小的方法最方便呢？减小电压、增大长度、减小横截面积、更换材料、升高温度钨丝钨丝要让电阻变化范围大，就需要钨丝长度很长，但这样会导致在安装和调节时不方便，可以如何改进？一、滑动变阻器（一）原理：靠改变接入电阻丝的长度来改变电阻大小的装置。（二）认识滑动变阻器接线柱滑片金属杆带绝缘层的电阻线绝缘陶瓷筒接线柱接线柱接线柱DABCP（三）结构示意图（四）使用方法ABDCP1、滑动变阻器有四个接线柱，但只需接入两个，共有几种连接方法？组合情况有：AC、AD、BC、BDAB、CD为什么不行？滑动变阻器正确连接方法：“一上一下”接线法。2、实现调节电阻的接法里，哪几种接法是等效的？AC(D)BC(D)思考：讨论：1、如果滑片向右移动，有效长度如何变化？电阻如何变化？2、调节电阻大小，主要取决于哪个接线柱？ABDCP接入电阻大小由下接线柱来决定的。滑片越靠近所连接的下接线柱，长度越小，电阻越小。滑片越远离所连接的下接线柱，长度越大，电阻越大。3、滑动变阻器可以改变电路中的电阻，那么应该是串联还是并联？串联4、连接好电路，闭合开关前，滑动变阻器的滑片位置是否正确？开关闭合前，滑片应位于阻值最大处。5、当滑片向左滑动时，灯泡的亮度如何变化？电流表如何变化？说明滑动变阻器有什么作用？6、将电压表并联在灯泡两端，再将滑动变阻器的滑片向左移，电压表示数怎么变？这说明滑动变阻器还有什么作用？滑动变阻器在电路中的作用：①保护电路②控制电流③控制用电器两端电压滑动变阻器口诀“一上一下，近小远大，使用之前，滑到最大。”动动手：1、将图中的电路元件连接起来。开关闭合前，有什么注意事项？2、要求开关闭合后滑片向右滑动时灯泡变亮。请连接实物图。针对训练：1、当滑动变阻器的滑片向左移动时，灯泡变亮的是，灯泡变暗的是，灯泡亮度不变的是。①②③④⑤⑥2、若滑动变阻器的滑片P向D端滑动时，小灯泡变亮，说明滑动变阻器的电阻变，长度变。应该把接线柱和接到电路的M、N两端．3、滑动变阻器以下四种接法中，滑片向左移动，连入电路中的电阻减小的有（）ABCD铭牌：“50Ω1.2A”你知道它的意思吗？5、滑动变阻器铭牌：“50Ω”：“1.2A”：最大电阻允许通过的最大电流6、滑动变阻器电路图符号：ABC（D）ABC（D）1、若两只滑动变阻器分别标有“20Ω1A”和“50Ω2A”字样，若把它们串联起来使用，则电路中允许通过的最大电流应是（）A、1AB、2AC、3AD、不能确定针对训练：2、连接下图中的电路，使得滑动变阻器能够控制灯泡的亮度．要求：变阻器的滑片向左移动，灯泡越来越亮，连接实物、画出电路图．3、连接电路图A．滑动变阻器电阻变小B．电流表示数变大C．电流表示数变小D．电流表示数不变4、当滑动变阻器R2的滑片P向右滑动时（）R25、如图所示，电源电压保持不变，当开关S闭合后，将滑动变阻器的滑片向右移动时，电压表V的示数将，电流表A1示数将,R2的电流将，电流表A将。(选填“变大”、“不变”或“变小”)6、如图所示的两个电路中，电源电压相等且保持不变．闭合开关S，当滑动变阻器的滑片P都向右移动时，灯泡的亮度变化情况是（）A．L1和L2都变暗B．L1变暗，L2亮度不变C．A1示数变小，A2示数不变D．右图中的滑动变阻器电压变大。生活中有哪些地方用到了滑动变阻器？为什么在旋钮过程中，音量会增大？电动车跑的更快？二、电阻箱1、如何调节可以使电阻为876Ω？2、电阻箱有什么优点和缺点？讨论：读数方法：读出每个旋盘上与三角相对应的数字后乘倍率，最后相加。针对训练1、如图所示，电阻箱的示数是Ω．2、电阻箱是一种能够表示出电阻值的变阻器．如图乙是旋钮式电阻箱的示意图．从图中可知此时变阻器A，B两接线柱间的等效电阻为Ω．三、插孔式电阻箱讨论：1、上图的电阻为多少Ω？2、如何调节可以使电阻为9Ω？3、变阻的原理是什么？读数：拔去插头，小孔上的电阻值相加即为接入电路的电阻值。四、电阻箱和滑动变阻器的区别和联系电阻箱滑动变阻器用法滑片在电阻丝上滑动调节旋盘电阻值变化连续改变电阻值，不能读出电阻值。不能连续改变电阻值，能...
